Какую антенну лучше выбрать для цифрового телевидения: критерии выбора

Сегодня аналоговое телевидение практически повсеместно заменила цифра. Чтобы качество вещания было на высоте, важно знать, какая самая лучшая антенна для цифрового телевидения.

Содержание

1. Разница между аналоговым и цифровыми сигналами ТВ
2. Параметры телесигнала
3. Виды антенн для цифрового ТВ
4. Как выбрать антенну для цифрового телевидения
5. Комнатная или наружная
6. Установка
7. Характеристики
8. Рейтинг лучших
9. Как узнать, работает ли выбранная антенна с цифровым ТВ
10. Сделать антенну самостоятельно или купить

Купить антенну для цифрового ТВ сегодня проще простого — производители предлагают большое количество моделей. Чтобы выбрать, какая лучшая антенна для цифрового ТВ, нужно разобраться в принципе ее работы и понять, чем аналоговый сигнал отличается от цифрового.

Аналоговыми сигналами можно назвать все, что окружает человека в повседневной жизни — звуки, изображения, четкость, яркость, цветовая палитра и так далее. Принцип работы аналогового телевидения заключается в следующем.

1. Изображение пишется с помощью камер, звук посредством микрофона.
2. Полученная информация преобразуется в электрические импульсы, которые транслирует телевышка.
3. Антенна, установленная на крыше или в квартире, улавливает волновые сигналы.
4. Пройдя через кабель, на ТВ появляется картинка и звук.

С цифровым телевидением все несколько иначе:

1. Начальный этап цифры ничем не отличается от аналогового действия — картинку и звук записывают с помощью соответствующего оборудования.
2. Информация трансформируется в двузначный цифровой код, состоящий из единиц и нулей.
3. В закодированном виде телевизионная вышка передает радиоволны.
4. Антенна принимает информацию и посредством коаксиального кабеля передает ее на телеприставку.
5. Устройство преобразовывает двузначный код обратно в изображение и звук, и транслирует на телевизор.

По сравнению с аналоговым телевидением цифровое имеет ряд преимуществ:

• отличное качество без потери и искажения сигнала;
• возможность принимать большое количество каналов.

Сегодня приняты несколько стандартов телевещания:

• ISDB — используют в Японии;
• ATSC — формат, используемый в США;
• DBV — базовый стандарт для стран Европы, применяемый и в Российской Федерации.

Последний включает в себя ряд подстандартов, способных передавать цифровой, мобильный, спутниковый и кабельный сигнал.

DVB-T и его усовершенствованный аналог DVB-T2. Предназначен для вещания эфирного цифрового телевидения. Отличается высоким качеством выдаваемой картинки, приличной емкостью, возможностью передачи дополнительных сведений, к примеру, телетекста и программы передач (эта функция есть только у Т2).

DVB-C/С2. «Заточен» под передачу сигналов формата MPEG4 и MPEG2 посредством кабеля. Отличается отличной пропускной способностью, транслирует каналы без искажений и помех. Сравнительно недорог, активно используется в европейских странах.

DVB-S/S2/S2X. Применяется для передачи спутникового сигнала с тарелки-антенны на ресивер. Стандарт S2 является более модифицированным, главное отличие — передача сигнала в HD-качестве. S2X – разновидность S2 с дополнительными опциями. Данные стандарты позволяют принимать сигнал со спутника не только с помощью тюнера, но и посредством вмонтированного в телеприемник модуля со смарт-картой оператора. Такая функция есть у всех современных моделей телевизоров, например, у бренда Самсунг.

DVB-H/h3/SH. Благодаря этому стандарту пользователи могут смотреть цифровые каналы с любого гаджета – мобильного телефона, планшета и так далее. Вещание на портативном устройстве ведется не от одной, а от нескольких телевышек, в зависимости от расстояния до ближайшего источника.

IPTV или интернет-телевидение. Достаточно новый формат предоставляет возможность транслировать телеканалы посредством компьютерных коммуникаций, позволяющих передавать картинку в HD-качестве и полнообъемное звучание.

Виды антенн для цифрового ТВ

Делая выбор, какая антенна нужна для цифрового ТВ, пользователь должен обратить внимание на ряд критериев:

1. Есть ли в приборе встроенный усилитель.
2. Какое расстояние до телевизионной вышки.
3. Из чего сделаны стены дома (панельные или кирпичные), и какова их толщина.
4. Материал остекления окон. Если стоят стеклопакеты, то важно учитывать их толщину.
5. Куда смотрят окна — в направлении вышки или в противоположную сторону.
6. Есть ли на пути сигнала препятствия в виде рослых деревьев, высотных домов, рекламных растяжек.
7. Нередко на плохой прием жалуются жители, дома которых расположены в дворах-колодцах. Это происходит из-за многократно отраженного стенами волнового сигнала.

Проанализировав все факторы, можно идти в магазин за антенной либо попытаться сделать принимающее устройство самостоятельно.

Важно: Чтобы иметь возможность просматривать цифровое телевидение, кроме антенны, понадобится цифровая приставка, поддерживающая стандарт DVB-T2.

Как выбрать антенну для цифрового телевидения

Самый простой и экономный вариант получения доступа к цифровому ТВ — подключиться к наружной коллективной антенне (при условии, что она уже установлена). Обычно так поступают жители многоквартирных домов. Если коллективного приемника нет или существуют трудности с его использованием, то придется устанавливать собственное оборудование.

Комнатная или наружная

Принимающее устройство может располагаться как внутри дома или квартиры, так и снаружи — на крыше, балконе или стене. Людям, живущим в непосредственной близости к телевизионной вышке, вполне подойдет первый вариант. Плюс установки антенны в помещении — легкость в настройке. Также можно не тратиться на дорогой кабель — расстояние от антенны до приставки минимальное, значит сигнал гарантированно не будет искажен.

Если расстояние до источника сигнала приличное либо он находится в стороне, противоположной той, куда смотрят окна квартиры, то антенну придется монтировать снаружи. Жители высоких этажей часто располагают оборудование на балконе, те, кто живет ниже, монтируют приемник на крыше.

Установка

Обитателям частных домов, особенно в сельской местности, приходится поднимать антенну как можно выше, чтобы уловить радиоволны. Специалисты рекомендуют придерживаться таких нормативов. Высота установки приемника в сельской местности — не менее 10 м, в пригороде — 20 м, в черте города более 30 м.

Параметры приведены для равнинного рельефа, при холмистой местности следует учитывать разницу в расположении антенны и телевышки. К примеру, если дом стоит в низине, а передающая вышка на возвышении, то приемник нужно поднять выше, чтобы компенсировать разницу.

Характеристики

Антенна способна принимать сигнал в дециметровом диапазоне при условии ровной местности и отсутствии видимых помех на радиус 50 км от вышки.

Мощность приемника рассчитывается в зависимости от удаленности от ретранслятора:

• при дистанции 3 км будет хватать мощности в 10 Вт;
• удаление до 5 км — понадобится антенна 50 Вт; 1
• 15 км — приемник мощностью 100 Вт;
• расстояние от 15 до 25 км — не менее 500 Вт ;
• дальность от 30 до 35 км — 1 кВт;
• 35-40 км — мощность не менее 2 кВт;
• 40-50 км — приемник в 5 кВт.

Карту покрытия можно найти в интернете. Опять же приведенные показатели рассчитаны для ровной местности.

Пассивная или активная

По типу комплектации современные телеантенны для цифрового телевидения бывают пассивными и активными.

Первые работают самостоятельно, вторые предполагают использование усилителя. Пассивные лучше выбирать для загородных домов и квартир, из окон которых буквально видна телевизионная вышка. В таких случаях понадобиться не более 10 м кабеля, сигнал не искажается, необходимости в усилителе нет.

В частных и многоквартирных домах вдали от источника сигнала устанавливают активную антенну. Особенно если установлен приемник с малой мощностью. Также устройство будет требовать подключения усилителя и в том случае, когда сигнал принимают сразу несколько телевизоров с помощью специальных разветвителей.

Рейтинг лучших

Среди всего многообразия представленных моделей по отзывам пользователей можно сделать мини-обзор антенн, которые считаются номером один.

LUMAX DA1502A. Продукт китайского производства со встроенным усилителем. Антенна изготовлена из крепкого пластика, отлично ловит сигнал даже там, где другие приемники не справляются. Отличается компактностью и эргономичным дизайном и хорошими техническими параметрами, что позволяет ставить ее как на улице, так и в комнате. Коэффициент усиления —28 Дб.

Locus Меридиан 07 AF Turbo. Уличный вариант с повышенной мощностью и усилителем, выполненным в виде отдельного блока. Прекрасно ловит и автоматически улучшает сигнал даже на расстоянии 50 км от источника. Рекомендована для эксплуатации в областях со сложными погодными и географическими условиями. Мощность усилителя 30 Дб.

Locus L999/06 Next Широкополосное устройство с внешним блоком питания и коэффициентом усиления 23-27 Дб.

HARPER ADVB-2128. Это плоское устройство последнего поколения прекрасно подойдет для монтажа за городом, к примеру, на даче. Производители позиционируют данную модель как мощный, надежный прибор для местности с нестабильным уровнем сигнала. Оборудованная качественной системой усиления и очистки, что дает возможность просматривать цифровые каналы даже в глуши. Монтируется как в доме, так и на улице, проста в эксплуатации. Мощность усиления до 30 Дб.

Selenga 105A. Комнатное настольное устройство с интересным дизайном оснащено индикатором, показывающим уровень мощности сигнала. Несмотря на маленький размер, отличается хорошими техническими характеристиками и качеством приема. Усилитель — 28 Дб.

Дельта К131А.03. Прибор отличается малыми габаритами, показывает отличную стабильность в работе. Функция самостоятельной настройки уровня сигнала позволяет вручную поймать даже те каналы, которые другие антенны не улавливают. Прибор можно поставить как в городской квартире, так и на даче. Коэффициент усиления 25 Дб.

Как узнать, работает ли выбранная антенна с цифровым ТВ

В большинстве случаев, после того как телеантенна куплена и установлена, волновой сигнал появляется не сразу либо есть, но очень слабый. Необходимо отрегулировать направление приемника.

Алгоритм следующий:

1. На дистанционном пульте цифровой приставки нажать кнопку info несколько раз, пока на экране не появится картинка с информацией о канале. Внизу поля размещены два индикатора, проводящие тестирование интенсивности и качество приема сигнала.
2. Аккуратно круговыми движениями поворачивать приемник и перемещать его по горизонтали и вертикали, пока волновой сигнал не станет достаточно сильный. Делать это нужно медленно, после выжидая 5-10 секунд после каждой смены позиции.

Сделать антенну самостоятельно или купить

Сегодня купить антенну для цифрового телевидения можно в любом гипермаркете. Но специалисты все же рекомендуют обращаться в профессиональные магазины. Стоимость оборудования в них их не выше, нежели в маркетах, зато сотрудники имеют нужную квалификацию и подскажут, какую антенну нужно установить для цифрового телевидения.

Но как бы ни был широк выбор устройств, всегда найдутся люди, жаждущие сделать антенну своими руками. И не столько из желания сэкономить, сколько из интереса — получится ли.

В самом процессе изготовления антенны ничего сложного нет. Сделать ее можно из любых подручных материалов, даже из-под жестяных пивных банок. Самыми популярными были и остаются медные антенны биквадрат (выглядят как угловатая восьмерка), внешние приемники с массой поперечных перемычек, прикрепленных к метровому основанию, устройства в виде рогатки.

Но домашнее оборудование будет работать только при условии близкого расположения к вышке. При дальних расстояниях понадобится усиливающая прием аппаратура.

Как и к любому делу, к вопросу выбора антенны для цифрового телевидения нужно подходить с толком. Правильно подобранное устройство обеспечит просмотр любимых передач в прямом эфире даже в маленькой деревне.

Руководство покупателя. Как выбрать телевизионную антенну.

Содержание:

Эфирное телевизионное вещание

Классификация антенн

Технические характеристики антенн

Сборка, установка и настройка

Советы и примеры

ЭФИРНОЕ ТЕЛЕВИЗИОННОЕ ВЕЩАНИЕ

Эфирным телевизионное вещание называют, потому что ТВ-сигнал транслируется телестаницей в окружающее пространство с помощью э лектромагнитных волн, и любой желающий может улавливать этот сигнал с помощью телевизионной эфирной антенны.

Как правило, эфирная трансляция производится уже только местными передающими телестанциями в вашем городе, а в них сигнал из студии приходит по кабелю, спутниковому каналу или иным путем.

Эфирное вещание ведется на метровых (МВ/VHF ) и дециметровых (ДМВ/UHF ) волнах.

В связи с переходом Республики Беларусь на цифровой формат вещания, эфирное телевидение становится удобным и бесплатным способом доставки качественного телевизионного сигнала. Уже сейчас в Белоруссии больше половины страны может смотреть цифровое эфирное телевидение.

В качестве основного формата цифрового эфирного ТВ в Республики Беларусь принят стандарт DVB-T2.

В 2015 году вся страна перешла на DVB-T2 и аналоговое вещание полностью отключено. Это необходимо помнить и учитывать при приобретении новых телевизоров и антенн.

КЛАССИФИКАЦИЯ АНТЕНН

Телевизионные антенны условно делятся по месту установки, типу усиления сигнала, диапазону принимаемых частот.

По месту установки — комнатные и наружные.

Комнатные антенны, естественно, устанавливаются внутри помещения. Важно знать, что прием на комнатную антенну возможен только там, где уровень ТВ-сигнала достаточно высокий — такие места называют зонами уверенного приема.

В действительности таких зон не так уж и много. Бесполезно ждать качественной «картинки» с комнатной антенной в деревне, на даче и других удаленных местах. Конечно, хочется обойтись симпатичной изящной конструкцией, а не лазить по крышам и балконам, но законы физики обойти никак не получится.

Среди комнатных антенн стоит выбирать адаптированные к условиям белорусского приема. Лучшими будут те, у которых конструктивная часть, отвечающая за прием ДМВ-диапазона, имеет направленность.

Для комнатных антенн особо актуальными выглядят активные антенны. Желательно и наличие возможности плавно регулировать усиление.

Утверждение, что комнатная антенна должна хорошо принимать сигналы в любой комнате, в корне ошибочно! Каждый случай следует рассматривать отдельно и подбирать подходящую антенну.

Наружные антенны имеют значительно лучшие параметры и могут применяться в большинстве мест, включая загородные дома и дачи.

Установка наружной антенны требует больших усилий и некоторого опыта, но по лученные результаты с лихвой окупят ваши старания и затраты. Наружные антенны почти всегда могут обеспечить лучшее качество приема!

По типу усиления сигнала — пассивные и активные.

Пассивные антенны принимают и усиливают сигнал за счет своей конструкции (геометрии). Они не подключаются к электрической сети и не имеют активных элементов усиления: транзисторов, микросхем или других электронных компонентов.

Таким образом, пассивная антенна не вносит собственных помех и шумов (которые неминуемо производятся различными электронными компонентами) в принимаемый сигнал. В то же время, зачастую её собственного усиления не хватает для качественного приема.

Активные антенны усиливают принимаемый сигнал не тольк о за счет особенностей конструкции, но и с помощью электронного усилителя, которым они оснащены. Усилитель может быть смонтирован внутри корпуса антенны или отдельно от него. Питание осуществляется от бытовой электросети с помощью адаптера (блока питания).

Следует помнить, что усилитель является источником собственных шумов. В некоторых случаях в принимаемом телесигнале могут наблюдаться помехи и искажения, например:

— при работе в зоне и без тог о уверенного ТВ-сигнала,

— при неправильном выборе усилителя с очень высоким усилением (это тот случай, когда всё хорошо в меру!),

— при использовании низкокачественных усилителей неизвестных фирм и изготовителей.

По принимаемым частотам — канальные, диапазонные и всеволновые.

Канальные антенны предназначены для приема только отдельных частотных каналов, применяются в специальных условиях — для обычного телезрителя они практически не бывают нужны.

Диапазонные антенны используются там, где нужно принимать только МВ, или только ДМВ. В частности, для вещания цифрового эфирного телевидения в Республике Беларусь применяется только ДМВ-диапазон.

Всеволновые антенны способны одновременно принимать сигналы обоих диапазонов: МВ и ДМВ.

ТЕХНИЧЕСКИЕ ХАРАКТЕРИСТИКИ АНТЕНН

Антенна, как и любое электронное устройство, обладает целым рядом параметров и технических характеристик. Часть из них описывается в паспорте изделия, часть — только в технических условиях. Вряд ли рядовому покупателю нужны все эти цифры.

Наверное, единственная техническая характеристика, на которую стоит обратить внимание потребителю — это усиление антенны или коэффициент усиления.

Измеряется в децибеллах (дБ). Чем выше значение — тем лучше способность антенны усилить ТВ-сигнал. Но как было сказано выше, не всегда большое усиление приведет к лучшему изображению.

Усиление должно соответствовать месту установки антенны!

Иногда недобросовестные производители или продавцы указывают на упаковке и в паспорте изделия заоблачные коэффициенты усиления, не имеющие ничего общего с действительностью.

Если на антенне указаны цифры выше 40–45 дБ — к такому изделию стоит относиться очень осторожно. А если вы видите 80, 90, 120 дБ — почти наверняка вас вводят в заблуждение. Не покупайте!

СБОРКА, УСТАНОВКА И НАСТРОЙКА

Приобретение антенны — это еще не все, что нужно для качественного приема телевизионных сигналов.

Антенну нужно правильно собрать, грамотно установить, подключить и настроить.

Сборка обычно по дробно описана в паспорте изделия или на упаковке. Внимательно прочтите инструкцию перед началом сборки, а лучше — до покупки! Обратите внимание на место установки антенны, порядок подключения к телевизору и достижения наилучшег о качества приема.

Если в инструкции вы видите корявый машинный перевод, ошибки и неточности, некачественные и непонятные иллюстрации — откажитесь от приобретения такой антенны!

Установленную антенну необходимо подключить к телевизору. Это делается с помощью коаксиального кабеля, который у многих антенн имеется в комплекте поставки. Но если антенна приобретается без кабеля (часто, наружная антенна), либо длины кабеля недостаточно — стоит отнестись со всей серьезностью к вопросу его покупки!

Для телевизионных антенн необходимо применять кабель волновым сопротивлением 75 Ом. Эта цифра указывается на самом изделии.

Качество кабеля складывается из качества используемых материалов и качества производства. Чем плотнее оплетка кабеля и чем толще центральная жила — тем кабель лучше и, обычно , тем он дороже.

Настройка же антенны чаще всего сводится к правильной ориентации ее на телецентр. Методика проста — медленно поворачивайте антенну в горизонтальной плоскости, одновременно наблюдая за качеством принимаемого изображения. При настройке наружной антенны — воспользуйтесь помощью второго человека.

Для комнатных антенн при переключении ТВ-каналов возможны ситуации, когда потребуется менять усиление или подстраивать положение МВ- или ДМВ-частей антенны. Это нормально и является свое образной платой за размещение антенны внутри помещения.

О настройке антенны должно быть подробно написано в ее паспорте.

СОВЕТЫ И ПРИМЕРЫ

Часто покупатель затрудняется с выбором подходящей телевизионной антенны. Здесь прежде всег о, необходимо определить, для каких задач приобретается антенна и что от нее о жидается, в каких условиях ей предстоит работать. Выбор антенны исходя тольк о из ее внешнего вида может привести к недовольству некачественным изображением на экране телевизора. Далее приводятся несколько основных тезисов, которые могут помочь:

— Если речь идет о приеме какото- то небольшого количества каналов, то можно ограничить ся выбором комнатной антенны бюджетног о сегмента. Но следует четко осознавать, что комнатная антенна зачастую не обеспечит качественный прием всех каналов — это компромиссный вариант, если другие варианты совсем не подходят. Среди комнатных антенн лучше выбирать направленные.

— Направляйте антенну в сторону телецентра.

— Если окна комнаты, где установлен телевизор выходят в сторону телецентра, вам может подойти оконная антенна REMO BAS-5107 MINI Digital — она крепится на стекле, и за счет этого, хоть и является комнатной, в некоторых случаях может составить конкуренцию наружным.

— При использовании телевизора с диагональю больше 32 дюймов стоит рассматривать применение наружной антенны, даже несмотря на желание обойтись к омнатной.

— Чем дальше от телевышки предполагаемое место установки антенны, тем с большим усилением понадобится антенна. При расстояниях свыше 15 км хороший прием может обеспечить практически только наружная антенна.

Помните! При небольшом расстоянии от телевышки, встроенный усилитель будет перегружаться мощным сигналом, что может привести к резкому уху дшению приема всех каналов.

— Если планируется подключение к антенне нескольких ТВ, стоит выбрать наружную антенну, причем с самыми лучшими параметрами.

— Если к просмотру планируется только цифровое ТВ, присмотритесь к специальным «цифровым антеннам».

Помните! Ваш телевизор и ресивер должен принимать сигналы в с тандарте DVB-T2.

Далее следуют примеры некоторых типичных ситуаций, чтобы вам было легче сориентировать ся при выборе антенны. Однако в разных местах всегда разные условия приема, которые зависят от множества факторов — не может быть гарантий 100% качественного приема.

Если почувствуете не уверенность в выборе антенны, воспользуйтесь помощью про давца-консультанта.

СИТУАЦИЯ 1: Квартира на верхнем этаже многоэтажки на небольшом расстоянии от телестанции (3–5 км). Кроме того, телецентр виден из места предполагаемой установки антенны.

Здесь лучший вариант — это наружная всеволновая антенна без встроенного усилителя.

Приемлемый уровень качества изображения будет достигнут при использовании практически любой комнатной антенны. Если выбирается комнатная антенна со встроенным усилителем, то обязательно должна быть регулировка усиления для исключения перегрузки мощным сигналом.

В случае приема сигнала в цифровом формате DVB-T2 качество изображения должно быть прекрасным и на комнатную антенну.

СИТУАЦИЯ 2: Аналогично предыдущей ситуации, но окна квартиры выходят на противоположную сторону от телецентра.

Лучший вариант — наружная всеволновая антенна без усилителя, установленная на крыше и направленная на телецентр.

Если по каким-либо причинам это невозможно, можно применить направленную комнатную антенну (например, SkyTech DVB-T708, которую можно устанавливать как внутри, так и с наружи помещений). Но прием всех каналов в хорошем качестве, как правило, невозможен.

Опять-таки, в случае приема сигнала в цифровом формате DVB-T2 качество изображения должно быть прекрасным.

СИТУАЦИЯ 3: Окраина города, многоэтажка, квартира на нижнем этаже. Расстояние до телецентра составляет 10–30 км.

Наиболее подходящим вариантом выглядит наружная активная всеволновая антенна, установленная на крыше. В этом случае, понадобится дополнительно приобрести коаксиальный кабель, так как обычно в комплекте с антенной идет небольшое количество  кабеля (6–8 метров). Кабель необходимо выбирать качественный, с наименьшими потерями, имеющий плотную оплетку из проволок и алюминиевую фольгу в качестве экрана. Чаще всего применяется кабель типоразмера RG-6 или SAT-50.

Старые советские кабели РК-75 имеют значительное затухание в диапазоне ДМВ и практически непригодны для современного использования.

Применение комнатных антенн в этом случае возможно только в случае невысоких требований к качеству принимаемого сигнала.

В случае применения направленных комнатных антенн (таких как, Дельта К131А.02) для приема сигнала в цифровом стандарте возможен качественный прием.

СИТУАЦИЯ 4: Дача или загородный дом назначительном (более 50 км) расстоянии от телецентра.

Для качественного приема всех каналов необходимо применять профессиональный комплекс из нескольких диапазонных антенн с системами усиления и фильтрации сигнала.

Если допустимо, что качественное изображение будет не на всех каналах — то можно применить наружную всеволновую антенну с усилителем.

Комнатные антенны в этом случае абсолютно бесполезны.

Полное руководство по выбору телевизионной антенны

Многие из нас выросли и смотрели эфирное (OTA) телевидение с телевизионной антенной до того, как платное телевидение убедило нас в том, что нам нужен кабель. Знаете ли вы, что по-прежнему можете бесплатно смотреть OTA TV? Знаете ли вы также, что телевизионные сигналы транслируются в кристально чистом формате HD? Кроме того, это бесплатно! Мы все можем смотреть местные телеканалы без кабеля. Все, что вам нужно, это телевизионная антенна и цифровой тюнер. Не верьте производителям телевизионных антенн. Любая телевизионная антенна улавливает эфирные телевизионные сигналы. Термин «цифровая антенна» является маркетинговым термином. Антенна от 1950 будет работать до тех пор, пока у вас есть цифровой тюнер. Эта антенна будет работать даже с новым стандартом эфирного цифрового телевидения ATSC 3. 0.

У большинства из вас уже есть цифровой тюнер, встроенный в телевизор. Любой телевизор, выпущенный после 2007 года, имеет встроенный цифровой тюнер в соответствии с законодательством США. Если ваш телевизор старше 2007 года и вы не готовы к обновлению, вы можете приобрести цифровой преобразователь.

Прежде чем мы продолжим, проверьте, есть ли уже антенна на вашей крыше. Найдите кабель, сходящий с вашей крыши, и определите, где он входит в дом. Подключите этот кабель к телевизору и найдите каналы. Имейте в виду, что вы должны убедиться, что антенна правильно заземлена. Если у вас нет антенны или вам нужна лучшая, читайте дальше. Нажмите на любую из тем ниже, чтобы перейти к этой части статьи.

• Как выбрать лучшую телевизионную антенну
  • Получить отчет о сигнале

  • Крытый Против. открытый

  • УВЧ против. УКВ

  • Направленный против. Всенаправленный

• Лучшая телевизионная антенна для вас
  • Каналы УВЧ с хорошим сигналом

  • Каналы УВЧ со средним уровнем сигнала (желтый)

  • Каналы UHF и VHF-Hi

  • Каналы в Lo-VHF, VHF-Hi и UHF

• Важные темы о телевизионных антеннах

• Потеря сигнала

• Где установить комнатную антенну

• Усиление антенны против. Усиление усилителя
  • Подробнее об антенных усилителях

• Типы телевизионных антенн
  • Современные всенаправленные антенны

  • Направленные антенны

  • Старые всенаправленные антенны

Как выбрать лучшую телевизионную антенну

На рынке представлено несколько брендов телевизионных антенн. Однако дело не в бренде. Это ваше местоположение и направление от вышек и в каком диапазоне транслируется большинство ваших каналов. Как правило, вы можете приобрести комнатную антенну GE Ultra Edge, если живете в городе или пригороде. Это обеспечит бесплатный доступ к основным сетям вещания и, возможно, немного больше.

Если антенна GE не соответствует вашим потребностям, переход на другую марку того же типа антенны, скорее всего, не увеличит количество принимаемых каналов. Однако знание того, когда вам нужна направленная антенна, или УКВ-антенна, или усиление, и какая антенна подходит для вашей ситуации, может изменить мир к лучшему.

Давайте рассмотрим шаги по выбору идеальной антенны для ваших нужд.

Получить отчет о сигналах

В отчете о сигналах содержится важная информация о телевизионных сигналах в вашем регионе. Их легко получить онлайн. У FCC есть отличный картографический инструмент, показывающий, какие станции доступны в вашем районе. Это позволит вам узнать, какие станции имеют сильный и слабый сигнал в вашем районе. Он также указывает полосу сигнала для каждого канала. Каждый канал будет иметь UHF, HI-V (высокий VHF) или LO-V (низкий VHF). Хотя это может не иметь большого значения для вас, я объясню, почему это важная информация, необходимая для выбора подходящей антенны.

Каналы упорядочены в отчете по силе сигнала: сильные сигналы отображаются зеленым цветом, умеренные сигналы отображаются желтым цветом, а слабые сигналы — коричневым цветом. См. изображение ниже в качестве примера.

Пример отчета FCC о телесигнале

Indoor Vs. Наружная

Наружная антенна всегда будет лучше принимать телевизионные каналы, чем комнатная телевизионная антенна. Я всегда рекомендую использовать наружную антенну, когда это возможно. Тем не менее, вы обычно принимаете телевизионный канал с помощью комнатной антенны, если он имеет сильный сигнал и находится в диапазоне УВЧ.

Я не советую слепо доверять цветовой маркировке на веб-сайте FCC. Хотя веб-сайт чрезвычайно полезен, характеристики антенны различаются в зависимости от каналов УВЧ и ОВЧ.

УВЧ Против. VHF

Телевизионные каналы разделены на три разных диапазона: UHF, HI-V (высокий VHF) или LO-V (низкий VHF). Большинство комнатных ТВ-антенн рассчитаны на прием каналов УВЧ.

Что касается комнатных антенн, то мне больше всего повезло со старомодными антеннами с кроличьими ушками, когда дело доходит до приема УКВ-сигнала. Это связано с тем, что для захвата УКВ-сигналов требуются элементы с длинными полюсами. Что еще хуже, многие сигналы в современном цифровом мире создают помехи каналам в диапазоне ОВЧ.

Обычно я рекомендую использовать наружную антенну, если вы зависите от приема УКВ-каналов. Тем не менее, есть хаки для антенн, такие как использование объединителя сигналов UHF / VHF для объединения вашей антенны UHF с парой кроличьих ушей для каналов VHF.

Направленный vs. Всенаправленные

Направленные телевизионные антенны — это антенны, предназначенные для приема сигналов в том направлении, в котором вы их направляете. Всенаправленные антенны предназначены для захвата каналов во всех направлениях. Этот компромисс обусловлен фокусировкой усиления антенны. (Что отличается от коэффициента усиления усилителя.) В направленной ТВ-антенне усиление встроено в ТВ-антенну и фокусирует прием в направлении башни. Всенаправленные антенны уравновешивают свое усиление, чтобы принимать каналы во всех направлениях. Усиление усилителя применяется к уже принятому сигналу, который также будет усиливать шум в этом сигнале.

Лучшая телевизионная антенна для вас

Теперь, когда у нас есть общее представление о том, что важно, когда речь идет о антенном приеме, мы можем выбрать лучшие антенны для конкретных ситуаций. Если вы хотите узнать больше о концепциях приема сигнала, я подробнее остановлюсь на этой теме позже в этой статье.

УВЧ-каналы с хорошим сигналом

Если между вашим домом и близлежащими телевышками не так много холмов и препятствий, вам подойдет большинство всенаправленных комнатных антенн. Телевизионная антенна GE Ultra Edge за 20 долларов предназначена для подключения каналов УВЧ в этом диапазоне сигнала и должна была сработать. В противном случае в вашем доме могут быть толстые стены или другие факторы, мешающие приему. В этом случае я бы рассматривал ваши телевизионные сигналы как «умеренные», а не как сильные. Такие антенны, как Winegard Flatwave, также являются хорошим вариантом, но вы заплатите немного больше, если менее дорогой вариант может выполнить свою работу.

Если в вашем районе есть только каналы УВЧ и хороший уровень сигнала, то трудно ошибиться с наружной антенной. Если вам нужно тянуть от вышек в разных направлениях, используйте доступную по цене антенну DB2e Bowtie.

Каналы УВЧ со средним уровнем сигнала (желтый)

В таких ситуациях я рекомендую наружную антенну. Тип антенны зависит от расположения каналов и силы этих сигналов. Если каналы УВЧ имеют средний уровень сигнала, но расположены в нескольких направлениях, вы можете использовать всенаправленную антенну, такую ​​как ANTOP AT-415B. Это эстетично для глаз. Он также прост в установке и отлично справляется с приемом каналов UHF и VHF-Hi.

Умеренные сигналы труднее уловить. Вам может понадобиться антенна с небольшим встроенным усилением. Думайте об усилении как о фокусировке антенны в заданном направлении. Если ваши каналы расположены примерно на 180 градусов друг от друга, мы рекомендуем Clearstream 4V. Он разнонаправленный, поскольку создает широкую дугу и даже добавляет усиление сигнала в направленной вперед дуге на 180 градусов. Если вам нужно немного больше усиления, вы можете попробовать Channel Master ExtremeTenna.

Если вам нужно еще большее усиление, вы можете попробовать Antennas Direct DB8e. Антенные панели на этой антенне можно расположить оптимальным образом в зависимости от того, где находятся телевышки. Он также дает немного больше усиления.

Каналы UHF и VHF-Hi

Хотя я мог легко получить каналы VHF-Hi с помощью всенаправленной антенны, не у всех будет одинаковый опыт из-за различных интерференционных картин в зависимости от местоположения. Если у вас есть проблемы с приемом каналов VHF-Hi, существуют антенны, предназначенные для достойной работы с каналами UHF и Hi-VHF. В качестве комнатной антенны я бы выбрал Mohu Leaf Glide. Ознакомьтесь с моим обзором Mohu Leaf Glide для получения дополнительной информации. Он лучше справляется с этими каналами Hi-VHF по сравнению с телевизионной антенной GE Ultra Edge за 20 долларов.

Что касается улицы, то Антенны Direct Clearstream 2V — хороший вариант. Он тянет каналы в пределах 70-градусной дуги и добавляет немного усиления в этом направлении. В то время как Antennas Direct считает это внутренней/наружной антенной, я считаю ее слишком громоздкой, чтобы рассматривать ее как комнатную антенну. Если вам нужно немного больше мощности, попробуйте обновленный Clearstream 4V.

Если вам нужно немного большее усиление антенны, вы можете попробовать Winegard HD7694P. Она требует более точного наведения, чем другие антенны, но будет тянуть каналы на больших расстояниях в диапазоне VHF-Hi.

Каналы в диапазонах Lo-VHF, VHF-Hi и UHF

В некоторых районах страны есть цифровые каналы в диапазоне VHF-Lo. Если все нужные вам каналы находятся в пределах 45 миль, выберите Channel Master CM3016. Для каналов на большие расстояния я бы попробовал Winegard HD8200U. Другим вариантом было бы получить эту версию DB8e, упомянутую выше. Он поставляется с комплектом VHF, который добавляет два дипольных элемента с соединением сигналов для улучшения приема VHF.

Важные темы по телевизионным антеннам

Теперь, когда вы знаете, какой тип антенны вам понадобится, я хотел бы указать вам на дополнительную информацию по общим вопросам, касающимся эфирного телевидения.

Видеорегистратор по эфиру – Да, вы можете записывать с антенны. Я настоятельно рекомендую его и рассмотрю несколько вариантов в этом руководстве по OTA DVR.

Более 1 телевизора — Существуют решения для подключения антенны к более чем 1 телевизору. Я рекомендую наружную антенну для этого в большинстве ситуаций, но перейдите по ссылке для получения дополнительной информации.

Заземление антенны — Это не касается комнатной антенны. Однако вы хотите заземлить наружную антенну. Это смягчит удары молнии и другие электрические аномалии, которые возможны, но маловероятны.

Приемная — Для тех, кто не хочет читать все детали и внутреннюю работу телевизионных антенн, я составил краткий справочник, чтобы помочь улучшить прием внутренней антенны.

Установщики антенн . Многие читатели спрашивали об установщиках антенн в их районе. Я обнаружил отличный сервис под названием Home Advisor, который находит надежных специалистов по благоустройству дома в вашем районе.

Просто нажмите по этой ссылке и «антенна» в поиске. Затем вы можете выбрать «Установить или заменить антенну». Заполните форму, и Home Advisor свяжет вас с сертифицированными специалистами в вашем регионе для выполнения работы. Если вы хотите связаться с живым человеком, чтобы он связал вас с местным специалистом, вы можете позвонить в Home Advisor по телефону 888-605-2759

Антенны и ТСЖ . Ваше ТСЖ не может помешать вам установить антенна. Я объясняю почему в своей статье о телевизионных антеннах, FCC и вашем ТСЖ.

Потери сигнала происходят из различных источников и измеряются в децибелах (дБ). Я сделал все возможное, чтобы изучить многочисленные исследования потерь сигнала и свел воедино приблизительные оценки возможных потерь сигнала ниже. Следующие источники потери сигнала будут вычтены из NM;

TV – Обычно телевизор имеет потери в дБ. Оценки в 3 дБ должно быть достаточно.

Кабельные трассы – Обычно в США используется коаксиальный кабель RG-6. Максимальные потери по дБ на самой высокой частоте ТВ составляют около 5,6 дБ на 100 футов длины кабеля. Добавьте потери 0,5 дБ для любого неразъемного соединения.

Разветвители – Каждое разветвление коаксиального кабеля, идущего от антенны к телевизору, приводит к потерям, указанным на разветвителе. Обычно это 3,5 дБ, но для уверенности он должен быть указан на разветвителе. Вы должны подсчитать каждый выход на разветвителе, независимо от того, используется он или нет. В этом посте я более подробно расскажу о выборе коаксиального разветвителя сигнала.

Смежный дом – Смежный дом, расположенный на линии генерации сигнала и отбрасывающий тень либо на антенну, либо на внешнюю стену, которая находится на пути внутренней антенны, создает потери. Различные исследования показывают потери в дБ между 10-21 дБ для сигналов в диапазоне частот УВЧ и ОВЧ. Исследования также показывают, что увеличение высоты комнатной антенны уменьшит потери.

Затенение деревьев — это когда соседнее дерево на линии генерации сигнала отбрасывает тень на антенну или на внешнюю стену на линии с антенной. Исследования показали, что деревья имеют потери дБ 0-10 дБ в диапазоне частот УВЧ и ОВЧ. Телевизионная антенна, установленная на более низкой высоте, может улучшить распространение сигнала, поскольку сигнал лучше обходит кроны деревьев. В редких случаях поднятие антенны может ухудшить качество приема. Часто в этих случаях можно винить густую крону дерева.

Проникновение в дом – Имеет значение только для комнатной антенны. Ожидайте потери около 14 дБ для сигнала, проникающего в дом и достигающего антенны на первом этаже. Установка антенны на 2-м или 3-м этаже может значительно уменьшить часть этих потерь.

Все остальное с измеримыми потерями в децибелах (дБ) – Да, это расплывчато, но любое соседнее препятствие может привести к потерям в децибелах (дБ).

Где установить комнатную антенну

Чтобы выяснить, можем ли мы использовать комнатную антенну, нам потребуется оценить уровень шума сигнала, который может выдержать станция, на основе цветового кодирования мощности сигнала из таблицы FCC, показанной ранее в этом документе. статья. Мы можем назвать эту оценку «запасом шума». Как правило, мы можем принять следующие значения запаса по шуму:

• Зеленый — у нас есть около 45 дБ для работы с
• Желтый — у нас есть около 30 дБ для работы с
• Оранжевый — мало места для ошибки. Допустимый уровень шума на этих каналах составляет менее 15 дБ.
• Красный. Эта станция не будет работать без направленной антенны со встроенным усилением сигнала для фокусировки на вышке. поиск каналов FCC. Используйте эту информацию, чтобы установить антенну, чтобы она была направлена ​​на эту вышку, когда это возможно.
  • Оптимально, если она будет возле ближайшей к башне внешней стены. Если это так, вычтите только 14 дБ для проникновения в дом; в противном случае вычтите около 34 дБ, чтобы учесть затенение сигнала вашим домом.
  • Если есть густая листва, которая может отбрасывать тень на вашу антенну со стороны вышки, вычтите 10 дБ
  • Если соседний дом находится в направлении вышки и отбрасывает тень на антенну, вычтите еще 20.

  Если у вас осталось около 12 дБ или более после вычитания оценок потерь, у вас должно быть достаточно сигнала для просмотра OTA TV. Если уровень шума ниже 12 дБ, попробуйте найти место повыше для установки антенны. Это может быть верхний этаж или даже чердак. Вы можете рассмотреть крышу, если это возможно.

  Если для самого слабого сигнала имеется достаточный запас по шуму, следующим соображением является расстояние от антенны до вышки. Важной переменной при рассмотрении расстояния является то, является ли частота сигнала VHF или UHF. Коммерческие антенны обычно указывают диапазон, в котором они могут улавливать сигнал. Это немного вводит в заблуждение, поскольку они обычно указывают расстояние для сверхвысокой частоты (UHF).

  Частота UHF работает на более высокой частоте, чем VHF или «Очень высокая частота». На самом деле, комнатная коммерческая антенна мало что даст для приема УКВ-станции, чего нельзя сделать с помощью пары кроличьих ушей.

  Обычно ваши каналы VHF должны быть в пределах 15 миль, а ваши UHF должны быть в пределах 30 миль, чтобы решение для помещений работало. Это сильно зависит от того, сколько потерь принимает сигнал, прежде чем он достигнет вашей антенны. Я видел, как внутренние антенны работают на расстоянии более 50 миль от радиовышки.

  Последнее, что нам нужно рассмотреть, это направление башни. Эта информация может понадобиться или не понадобиться в зависимости от типа антенны, но важно знать, нужно ли нам устранять неполадки с сигналом. Нажмите на соответствующий канал в инструменте карты FCC, и он выделит направление к телебашне.

  Теперь у нас есть все, что нужно знать о сигнале. Теперь мы можем рассказать о доступных типах антенн, их сильных и слабых сторонах.

  Коэффициент усиления антенны по сравнению с Усиление усилителя

  Этот вопрос может сбить с толку, поскольку существует два типа усиления антенн. Существует коэффициент усиления антенны, который мы обсуждали ранее как присущий антенне. В основном это помогает вам принимать сигнал с вышки и может быть добавлено к вашему запасу по шуму.

  Затем идет усиление усилителя, которое добавляется от усилителя с питанием. Этот усилитель не повлияет на способность антенны принимать сигнал, но уменьшит шум, создаваемый разветвителями, длинами кабелей и тюнерами между антенной и вашим телевизором.

  Подробнее об антенных усилителях

  Пассивные и активные антенны . Активная телевизионная антенна представляет собой антенну с усилителем сигнала с питанием. Это противоположно пассивной телевизионной антенне, которая не имеет усиления сигнала. Активные антенны не повлияют на способность антенны улавливать сигнал.

  Однако он усилит сигнал, поступающий на вашу антенну, для преодоления помех в линии, разветвителях и ТВ-тюнере. Это «усиление» дается в единицах усиления в дБ. Обратите внимание, что усилитель также добавляет шум, который влияет на коэффициент усиления усилителя.

  Это не означает, что каждой антенне нужен усилитель. Сильные усиленные сигналы могут перегрузить тюнер, из-за чего канал не будет отображаться на телевизоре. (Перегрузка в данном случае не означает «взорваться». С тюнером все будет в порядке.)

  Бывают также случаи, когда усилитель не дает реальной пользы. Например, предположим, что все принятые каналы попадают на антенну с запасом по шуму 30 дБ. Этого уже достаточно для преодоления большинства коаксиальных линий к телевизору, поэтому усилитель не нужен.

  Здесь возникает еще один важный момент. Очистите свои коаксиальные трассы. В старых антеннах и установках кабельного телевидения использовался коаксиальный кабель RG-59. Это почти вдвое превышает потери в дБ по сравнению с RG-6, используемым в современных телевизионных антенных установках.

  При использовании разветвителей убедитесь, что они рассчитаны на частоту не менее 5–1000 МГц. Помните, что мощность сигнала делится на количество выходов разветвителя, независимо от того, используются они или нет. Разветвитель вызывает потери соединения 3,5 дБ на каждом выходе.

  Типы телевизионных антенн

  Прежде чем закончить, я хотел бы дать общий обзор различных типов антенн. Важно понимать, что направленные антенны будут иметь больший радиус действия. Тем не менее, для типичных внутренних и наружных домашних антенн я бы придерживался простоты и удобства всенаправленной антенны, если это вообще возможно.

  Современные всенаправленные антенны

  Плоская – эстетически привлекательная антенна, изображенная ниже. Они приятны для глаз. Они хорошо работают с сигналами УВЧ.

  Stylish- Такие компании, как Mohu, представили эстетически привлекательные внутренние антенны, такие как Mohu Curve. Я использовал ее сам, и это одна из моих любимых комнатных ТВ-антенн. В качестве стильной наружной антенны, отлично работающей в диапазоне УВЧ и УКВ, я рекомендую Mohu Sky, изображенную ниже. Это антенна, которую мы используем, и она нам нравится. Он доступен на веб-сайте Mohu.

  Направленные антенны

  Решетчатая антенна  – Эти антенны предназначены для направления усиления антенны в луч, ширина которого обычно не превышает 25 градусов. Они идеально подходят для тех областей, где телевизионные башни имеют тенденцию быть в одном направлении.

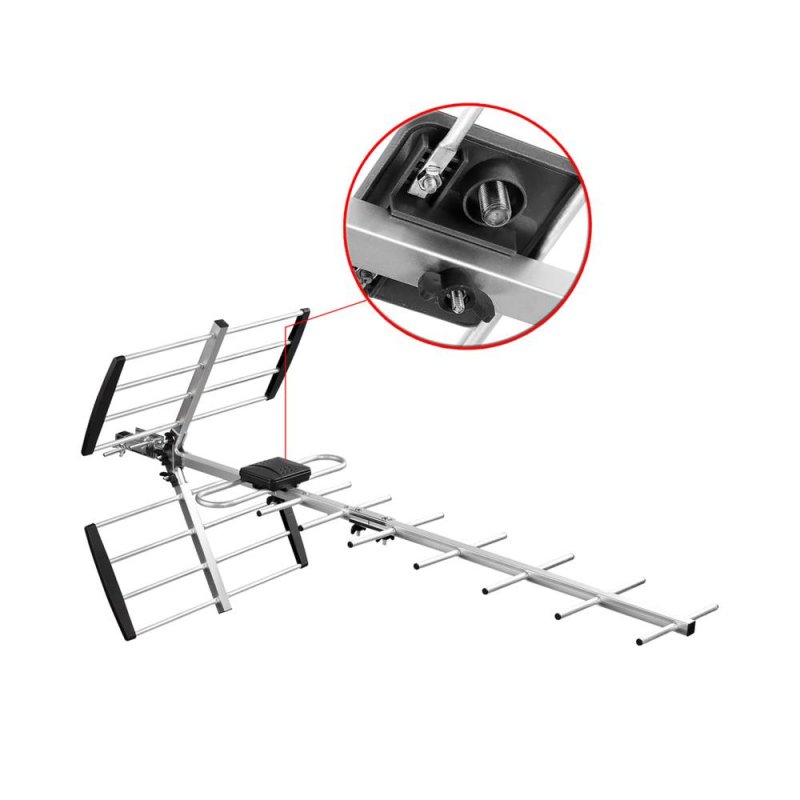

  Антенна Yagi — Это моя любимая направленная антенна. Ширина луча может варьироваться от 30 до 80 градусов, но дает большое усиление антенны. Они отлично подходят для захвата труднодоступных башен на больших расстояниях, но также захватывают близлежащие станции, которые не находятся в том направлении,

  Старые всенаправленные антенны

  Эти антенны по-прежнему хорошо работают для станций рядом с вашим домом. Если вы живете в районе метро с большим количеством сигналов поблизости, вы можете попробовать одного из этих динозавров.

  Петля — Петля — это всенаправленная антенна, показанная на рисунке ниже. Эта антенна также содержит пару кроличьих ушей. Петля в основном предназначена для приема УВЧ.

  Дипольная антенна . Для телевизионных антенн эти всенаправленные антенны обычно называют «кроличьими ушами». Они работают для местных сигналов VFH, но не более того.

  Галстук-бабочка – Антенна в виде галстука-бабочки изображена ниже. Он всенаправленный и может тянуть VHF и UHF. Галстук-бабочка хуже работает на УВЧ по сравнению с рамочной антенной и не выдерживает кроличьи уши на УКВ.

  Нужна дополнительная информация?

  Если эта статья не ответила на ваш конкретный вопрос, перейдите на нашу домашнюю страницу ! В нем вы найдете доступных интернет-провайдеров, потоковые сервисы для удовлетворения ваших потребностей, информацию об антеннах и многие другие инструменты и ресурсы, которые помогут вам сэкономить деньги на телевидении и доступе в Интернет.

  Чтобы быть в курсе последних новостей и рекомендаций по перерезанию шнура и другим техническим темам, обязательно следите за нашей лентой новостей Google, лайкайте нашу страницу в Facebook и следите за нами в Twitter.

  * Раскрытие информации: Grounded Reason поддерживается небольшой комиссией за покупки, сделанные по ссылкам на продукты на этом веб-сайте. Мы не принимаем компенсацию от компаний, пытающихся повлиять на наш обзор продуктов.

  Будет ли телевизионная антенна работать на телевизоре без Smart TV? (РУКОВОДСТВО 2022)

  by Jim Kimble / Обновлено: 8 июня 2022 г.

  Старые телевизоры Vizio, LG, Sony или Samsung, не поддерживающие Smart, работают с антенной цифрового телевидения.

  Проверить можно одним простым способом. Загляните за телевизор и найдите порт для подключения телевизионной антенны. Это тот же порт, который используется для подключения кабельного телевидения к телевизору. Этот порт, известный как «разъем F» или «разъем F-типа», также используется для подключения телевизионной антенны.

  Наличие этого порта также означает, что ваш телевизор оснащен тюнером ATSC, необходимым для приема цифровых эфирных сигналов.

  Содержание

  • Как подключить телевизионную антенну к старому телевизору без Smart TV
  • Что делать, если в моем телевизоре нет порта для антенны?
  • Какие телеканалы я могу получить со своим старым телевизором?

  Как подключить телевизионную антенну к старому телевизору, не поддерживающему Smart TV

  1. Подключите коаксиальный кабель, подключенный к телевизионной антенне, к разъему F на телевизоре.
  2. Перейдите к настройкам в меню настроек телевизора, которое управляет входами.
  3. Найдите опцию «AirTV» или «Беспроводное телевидение» и выберите «Поиск каналов».

  Этот процесс займет от 5 до 15 минут. В идеале, ваша телевизионная антенна должна быть расположена там, где она обращена к вашим местным вещательным башням.

  Бесплатный инструмент, такой как rabbitears.info , покажет вам, где в вашем районе находятся местные телебашни. У Antennas Direct также есть бесплатный инструмент   , который рекомендует определенные телевизионные антенны и наносит на карту местные вещательные башни.

  Просто помните, что вам нужно жить в пределах досягаемости вышек, питаемых вашими местными телевизионными станциями, чтобы принимать любые каналы.

  Что делать, если в моем телевизоре нет порта для антенны?

  Комнатная телевизионная антенна ClearStream Horizon подключена к телевизору Samsung 2007 года выпуска. (фото предоставлено Джимом Кимблом / The Cord Cutting Report)

  Возможно, вы сможете смотреть бесплатные эфирные каналы даже без порта F-типа для подключения телевизионной антенны.

  Если ваш телевизор имеет порт HDMI, то вы можете подключить ТВ-тюнер или OTA DVR например Tablo.

  OTA DVR обычно имеют один или несколько встроенных цифровых ТВ-тюнеров и порт для подключения ТВ-антенны.

  Если на вашем телевизоре нет порта HDMI, вы можете увидеть выходные порты для красного и желтого кабелей аудио/видео. Вы можете подобрать недорогой конвертер цифрового ТВ.

  Конвертер будет иметь тюнер ATSC и порт для подключения телевизионной антенны.

  Старые телевизоры с цифровым тюнером потенциально могут получить доступ к четырем большим вещательным сетям: ABC, CBS, FOX и NBC.

  Существует множество других бесплатных локальных сетей. Местные филиалы и подканалы PBS, включая MeTV, GRIT и ionTV, доступны в эфире.

  Прочтите «Как выбрать лучшую телевизионную антенну и OTA DVR», чтобы получить дополнительные советы.
