Встроенный контроллер одного ноутбука и его наследство / Хабр

В этом материале я хочу немного рассказать о том, что происходит во встроенном контроллере (Embedded Controller, EC) моего ноутбука. Речь идёт о мультиконтроллере IT8586E, основанном на Intel 8051. Он встроен в ноутбук Lenovo Ideapad 310-15IKB. Но, прежде чем переходить к деталям, полагаю, нелишним будет поговорить о том, что это вообще такое — встроенные контроллеры.

Краткая история встроенных контроллеров на платформах x86

Сначала был создан компьютер IBM PC. Многих это возмутило, данный шаг компании IBM был широко признан неразумным.

В материнскую плату этого компьютера было встроено множество периферийных устройств, вроде Intel 8259 (программируемый контроллер прерываний) или Intel 8253 (программируемый таймер). Обращаться к этим контроллерам можно было, пользуясь инструкциями in/out ядра x86 (и, на самом деле, к контроллерам 8259 и 8253 всё ещё можно обращаться на современных x86-процессоров, но теперь они входят в состав кристалла CPU). Один из контроллеров IBM PC, Intel 8255 (программируемый контроллер интерфейса периферийных устройств), отвечал за взаимодействие с клавиатурой.

В компьютере IBM PC AT, который был выпущен в 1984 году, контроллер i8255 заменили на Intel 8042, который отвечал за взаимодействие с клавиатурой и назывался контроллером клавиатуры. В адресном пространстве ввода/вывода x86 у него было два адреса — 0x60 и 0x64. Ядро, пользуясь этими портами, могло отправлять этому контроллеру команды и получать от него данные. У контроллера клавиатуры были неиспользуемые выводы, поэтому специалисты компании IBM решили, что блестящей мыслью будет использовать эти выводы для решения задач, не связанных с клавиатурой, вроде перезагрузки компьютера.

Где-то в конце 1980-х периферийные устройства всё чаще и чаще объединяли, включая в состав одной микросхемы несколько таких устройств. Например — это чипы северного моста и южного моста. Один из таких чипов, Super I/O-контроллер, отвечал за взаимодействие с низкоскоростными устройствами, вроде последовательных портов, параллельных портов и контроллеров дисководов гибких дисков. В состав этого чипа часто входил и контроллер клавиатуры.

Ноутбукам, кроме прочего, требовалась особая система управления питанием. Производители портативных компьютеров взглянули на контроллер клавиатуры, на то, что он способен перезагружать компьютер, и сказали: «На самом деле — это замечательно. Давайте сделаем то, что нам нужно, по похожей схеме». В результате к контроллеру клавиатуры были добавлены два порта с похожим интерфейсом, позволяющим отправлять на устройства команды и получать от них данные. И, фактически, во многих платформах эта возможность реализована в том же самом контроллере, который входит в состав Super I/O-чипа.

В середине 1990-х заметным явлением стал стандарт ACPI (Advanced Configuration and Power Interface, усовершенствованный интерфейс управления конфигурацией и питанием). Он определял стандартизированный интерфейс для EC. А именно, через его командный интерфейс можно было обращаться к 8-битному адресному пространству переменных, определяемых производителями оборудования. Эти переменные можно было описывать с помощью языка AML (ACPI Machine Language), средствами AML можно было описывать и код, позволяющий воздействовать на эти переменные.

В конце 2000-х годов микросхемы южного и северного мостов были объединены с CPU. Правда, надо отметить, что интеграция южного моста (PCH, Platform Controller Hub) в CPU, по всей видимости, имеет место лишь на мобильных платформах. Но в ноутбуках EC всё ещё представлен отдельным чипом, который, кроме того, реализует функционал Super I/O-контроллера и контроллера клавиатуры. Он, например, решает следующие задачи:

• Управление вентиляторами.
• Взаимодействие с подсистемой интеллектуальных аккумуляторов (Smart Battery).
• Чтение данных, поступающих с клавиатуры, и чтение состояния кнопок управления питанием.
• Взаимодействие с регуляторами напряжения.

Схема материнской платы моего ноутбука

Так как EC интенсивно взаимодействует с разными устройствами — неплохо было бы знать о том, что это за устройства. Мне в решении этой задачи повезло — кто-то выложил в интернет так называемые boardview-файлы к интересующей меня плате. В таких файлах содержатся схемы печатных плат, в частности, сведения о компонентах, расположенных на плате, и о том, как они связаны. Между компонентами материнских плат имеется так много соединений, что анализ схемы их связей может оказаться весьма сложной задачей. Я попытался представить связи между компонентами платы в упрощённой форме, результат моих трудов показан на следующей схеме (тут нет большинства линий, имеющих отношение к питанию).

Схема связей компонентов платы (оригинал)

CPU соединён с EC с использованием шины LPC (Low Pin Count), которая, по сути, представляет собой замену шины ISA, применявшейся в более старых компьютерах, в физической реализации которой используется меньше линий связи. Процессор и контроллер взаимодействуют, в основном, по LPC. Но между EC и CPU имеется множество соединений (показанных синими линиями без стрелок), используемых в особых целях. Например — это линия SCI, предназначенная для вызова прерывания от EC в CPU.

Тут, кроме того, имеется соединение, названное BEEP#, предназначенное для включения на ноутбуке звукового сигнала.

Прошивка EC

Раздобыть прошивку контроллера несложно. Я уже извлекал образ BIOS раньше, для других нужд. После его обработки с помощью утилиты cpu_rec в моём распоряжении оказалось примерно 160 Кб 8051-кода из самого начала образа, расположенного до кода, имеющего отношения к UEFI. Контроллер 8051 имеет 16-битное адресное пространство, а значит 160 Кб кода ему не соответствуют. Получается, что речь идёт о так называемой banked-прошивке. То есть — одни части («блоки» или «банки») прошивки в адресном пространстве подвергаются динамической замене на другие части путём воздействия на некие регистры.

Размеры блоков прошивки обычно, в большинстве контроллеров 8051, составляют либо 32, либо 64 Кб. Выяснить их размер при работе с конкретным контроллером можно, поискав повторяющиеся фрагменты кода. Дело в том, что в разных блоках прошивки обычно имеются одинаковые фрагменты, представляющие код общего назначения (быстро найти такие фрагменты можно попробовать, прибегнув к автокорреляции). Оказалось, что в моём случае речь идёт о блоках кода размером 32 Кб.

Обработка 32-килобайтных блоков с помощью утилиты at51_base позволила узнать о том, что первый блок загружается по адресу 0x0, а второй, третий и четвёртый — по адресу 0x8000. Получается, что первые 32 Кб адресного пространства не меняются, а его верхняя область (0x8000) динамически переключается между тремя имеющимися банками. Пятый банк кода не содержит. В нём имеются только некие данные.

После того, как я всё это выяснил, меня посетила блестящая идея, которая заключалась в том, чтобы посмотреть даташит исследуемого компонента. Даташит на мой контроллер найти не удалось, но мне попались документы на IT8502E, описывающие устройство достаточно близкое к тому, которое было у меня. В нём, что было очень кстати, подробно описывалось большинство I/O-механизмов и, похоже, описание функционирования прошивки, в основном, соответствовало той прошивке, что была у меня.

При просмотре даташита я наткнулся на упоминание отладочного интерфейса I2C, но он, правда, не был документирован. После некоторых изысканий я нашёл проект ECSpy, который представляет собой Rust-реализацию отладчика для EC, созданную силами компании System76, которая работает над собственной прошивкой для EC.

Отладчик даёт доступ на чтение и запись к оперативной памяти и регистрам ввода/вывода EC. Доступ к регистрам отличается дополнительным ограничением, которое заключается в том, что операция записи чётко определена лишь для триггерных регистров (в результате, например, операция, вызывающая изменение состояния конечного автомата, не сработает).

Ещё в даташите сказано, что возможность отладки нужно включать с помощью регистра, но она и так включена. Доступ к ней осуществляется посредством I/O-портов x86 через Super I/O-чип, поэтому ей можно пользоваться из пользовательского пространства, без необходимости писать драйвер.

Для реверс-инжиниринга тех частей прошивки, которые отвечают за взаимодействие с различными устройствами, могут пригодиться спецификации этих устройств. Я, работая над этим проектом, прочитал часть спецификаций ACPI, SMBus и Smart Battery. В процессе исследования кода прошивки используются следующие ресурсы и инструменты: boardview-файлы, даташиты, спецификации компонентов, отладчик Ghidra, обычный браузер, применяемый для поиска дополнительных сведений вроде скан-кодов, исходный код Linux-драйвера для EC, дизассемблированный машинный ACPI-код, отладчик для EC и его исходный код. В таких делах весьма кстати могут оказаться несколько мониторов, использование которых позволяет ускорить сопоставление информации, полученной из разных источников.

В прошивке имеется единственная главная функция, в которой и решается большая часть задач. Обычно прерывания устанавливают какие-то биты, связанные с событиями, а потом эти события обрабатываются за пределами контекста прерываний в главном цикле. В векторе прерываний контроллера имеются описания некоторого количества различных прерываний, но большинство прерываний идут по линии так называемого INTC-прерывания, по адресу 0x13, после чего осуществляется просмотр большой таблицы переходов, содержащей адреса конкретных обработчиков прерываний.

Большой объём работы выполняется в коде главного цикла, ответственном за обработку событий таймера. Таймер в EC запрограммирован так, что он выдаёт прерывание раз в одну миллисекунду. Потом, на основе прерываний таймера, формируются события, которые происходят, например, каждые 10, 50, 100 мс. Обновление ACPI-переменных выполняется, в основном, в этом контексте.

POST-карты в современных ноутбуках

BIOS, когда производится загрузка x86-системы, регулярно пишет данные в порт ввода/вывода 0x80. Эти данные сообщают о том, на каком этапе находится загрузка, а так же о происходящих в ходе этого процесса ошибках. Раньше соответствующие сведения отправлялись на шину ISA, куда можно было подключить POST-плату, выводящую текущее значение в шестнадцатеричном формате. Это позволяло диагностировать проблемы, происходящие в ходе загрузки систем. В современных ноутбуках шина LPC представляет собой замену шины ISA, а данные о процессе загрузки до сих пор обычно отправляют на шину LPC.

В прошивке EC, на самом деле, имеется код, ответственный за запись данных в порт 0x80. В этом коде можно обнаружить команды, с помощью которых данные разделяют на полубайты, используемые потом в роли смещений в следующей таблице:

0xc0, 0xf9, 0xa4, 0xb0, 0x99, 0x92, 0x82, 0xf8, 0x80, 0x90, 0x88, 0x83, 0xc6, 0xa1, 0x86, 0x8e

Затем, вместе с тактовыми импульсами, осуществляется последовательный вывод результирующего значения на GPIO-пины.

Вышеприведённая поисковая таблица может показаться вам знакомой. Дело в том, что она позволяет преобразовывать полубайты в шестнадцатеричные числа для их вывода на 7-сегментном дисплее. Если взглянуть на схему материнской платы, там можно увидеть две линии — EC_TX и EC_RX (эти названия, вероятно, не очень удачны, так как одна из них — это линия данных, а другая — тактовая линия, обе они используются лишь для отправки данных). Они ведут к Wi-Fi-чипу, который подключён к плате через разъём M.2. Но эти линии, на самом деле, ни к чему на Wi-Fi-карте не присоединены.

Это наводит на мысль о том, что существуют некие POST-платы, которые можно подключать к разъёму M.2 для решения проблем, возникающих в ходе загрузки ноутбуков. Так как я знаком с протоколом обмена данными, используемым в M.2-картах, я попытался сделать собственный вариант такой платы (она, в целом, представляет собой два последовательно соединённых сдвиговых регистра, подключённых к 7-сегментным дисплеям). Посмотрите — какая симпатичная у меня получилась штука.

Самодельная POST-плата для разъёма M.2

Но я, к сожалению, видимо что-то напутал, так как эта плата, в итоге, так и не заработала, а мне не очень-то хотелось тратить время на поиск и исправление ошибок, допущенных при её создании.

Клавиатурные механизмы

Ноутбук получает сведения о нажатых клавишах клавиатуры через i8042-порты EC (0x60 и 0x64). У контроллера имеется прямой доступ к матрице контактов клавиатуры, а значит, ему нужно преобразовывать необработанные данные, поступающие с клавиатуры, в скан-коды PS/2. Ему ещё нужно наблюдать за состоянием клавиши Fn, которая позволяет определять альтернативный функционал для некоторых клавиш, и сведения о нажатии которой не отправляются процессору.

Можно подумать, что вышеописанная задача решается очень легко, что заключается она в просмотре некоей поисковой таблицы и в отправке хосту результатов. Но, увы, скан-коды PS/2 — это настоящий бардак.

Существует три различных набора скан-кодов, между которыми нет ничего общего. EC использует набор №2. Одиночное нажатие и отпускание клавиши не всегда приводит к генерированию одного байта скан-кода.

Вот примеры:

• Нажатие на клавишу x приводит к выдаче скан-кода 22, а её отпускание генерирует скан-код F0 22.
• Нажатие клавиши Delete генерирует скан-код E0 71, а её отпускание — код E0 F0 71.

Поведение большинства клавиш, как правило, соответствует вышеприведённой схеме, когда при отпускании клавиши генерируется тот же код, что при её нажатии, но с префиксом F0. А E0 — это префикс для расширенного набора скан-кодов (обратите внимание на то, что при отпускании клавиши Delete  код F0 идёт после кода E0). Но тут есть некоторые исключения. Например:

• Нажатие кнопки Pause (на моём ноутбуке это — сочетание клавиш Fn + b) приводит к выдаче последовательности кодов E1 14 77 E1 F0 14 F0 77. А при её отпускании не генерируется вообще ничего.
• Но комбинация клавиш Ctrl + Pause выдаёт совершенно другую последовательность кодов, в частности — E0 7E E0 F0 7E. При отпускании этих клавиш снова ничего не выдаётся.
• Существуют клавиши, направленные на управление мультимедийными возможностями, вроде Mute Microphone. Своих PS/2-скан-кодов у них нет. Их нажатие приводит к тому, что EC генерирует SCI-прерывание. Затем соответствующий AML-код, связанный с таблицами ACPI, отправляет уведомление операционной системе. После этого ОС считывает значение переменных ACPI EC и генерирует соответствующее событие.

Позиции клавиш на клавиатуре представлены 7-битным целым числом, которое используется в поисковой таблице в роли индекса при преобразовании этого числа в промежуточное байтовое значение. Эта первая поисковая таблица может быть изменена с помощью команд i8042 для переключения на другую раскладку клавиатуры.

Если промежуточное значение меньше 0x80, это значит, что оно просто соответствует обычному однобайтовому PS/2 скан-коду. А если говорить о других значениях, то они, по уже рассмотренной нами схеме, используются в роли индексов в поисковой таблице. Результирующее значение определяет функцию, которая используется для обработки скан-кода. Полученные скан-коды затем помещают в 16-байтовый кольцевой буфер, байты, содержащиеся в котором, если это возможно, потом отправляют хосту.

Тут решаются и другие задачи, вроде борьбы с фантомными нажатиями клавиш (anti-ghosting), устранения ложных повторных нажатий клавиш (debouncing) и поддержки клавиши Fn, о которой я уже вкратце рассказал.

Интересно то, что контроллер иногда помещает в буфер некоторые скан-коды, делая это в коде, не имеющем отношение к клавиатурным механизмам. Например, речь идёт о сочетании клавиш Win + Q, или о прерывании обработки нажатия на клавишу. Я, правда, более глубоко в этом не разбирался.

Таинственный фрагмент кода

В ходе общего обзора файла с прошивкой можно заметить, что 4-й блок (0x18000-0x20000) содержит не особенно много кода. Странно то, что этот код расположен где-то посередине 0xffs с переходом на область 0x1e000-0x1e596. Сначала я подумал, что это — код, имеющий какое-то отношение к программам начальной загрузки или прошивки устройства, но после того, как я посмотрел на код, оказалось, что эта мысль неверна.

А именно, при более близком рассмотрении этого кода можно заметить в нём константы, вроде 0x67452301, 0xEFCDAB89 или 0xCA62C1D6. Они используются в алгоритме SHA-1.

Зачем встроенному контроллеру SHA-1? Если посмотреть на то, что именно вызывает SHA1-код, то окажется, что он используется при взаимодействии с батареей по SMBus:

• EC случайным образом генерирует последовательность из 20 байтов для одноразового использования (nonce) и отправляет её в регистр батареи 0x27.
• EC вычисляет значение sha1($secret . sha1($secret . nonce)), где $secret — это 16-байтовый секретный ключ, который хранится в прошивке.
• EC читает 20 байтов из регистра батареи 0x28 и проверяет, чтобы они совпадали с тем значением, которое было вычислено на предыдущем шаге.

В результате возникает такое ощущение, что батареи, перед их использованием, проходят аутентификацию для предотвращения применения подделок или для каких-то подобных нужд.

Где хранится код?

Прошивка, в соответствии с даташитом, способна обращаться к содержимому флеш-памяти, применяя линейную адресацию, пользуясь 28-битным регистром адреса и 8-битным регистром данных. В коде прошивки можно обнаружить множество операций записи и чтения, направленных на адреса 0x0fff_fe00 и 0x0fff_fd00. Но размер флеш-памяти далёк от 256 Мб, в результате такие операции, очевидно, не работают с подобными адресами флеш-памяти.

При более близком рассмотрении кода выяснилось, что там, в основном, осуществляется запись 0xff в 0x0fff_fe00, а после этого выполняются операции чтения/записи множества байтов — вроде 0x05, 0x02 или 0xd7. Оказывается, что это SPI-команды для работы с флеш-памятью, а то, что мы видели — это механизм, с помощью которого код прошивки осуществляет запись и стирание данных. Но если взглянуть на образ, хранящийся в BIOS, оказывается, что он ничем не отличается от оригинала. Может, изменения хранятся лишь в кеш-памяти (которая есть у EC)? А, может быть, соответствующие участки кода попросту никогда не выполняются?

Во многих прошивках для 8051 обычно имеется код, реализующий возможности отладки, и мой — не исключение. Перед функциями, имеющими отношение к контроллеру клавиатуры и к EC, имеется множество функций, которые явно реализуют отладочные возможности. Одна из них — это команда контроллера клавиатуры, предназначенная для чтения из EC данных с адресов флеш-памяти с применением регистра.

Если сделать оттуда дамп прошивки, то получится образ, который отличается от оригинала. Изначально я предполагал, что EC использует образ из флеш-памяти BIOS, так как он хранится в этой памяти, и EC к этой памяти подключён. Но оказалось, что это, на самом деле, не так. К этой памяти напрямую подключены и CPU, и EC. В результате, в том случае, если и тот и другой одновременно попытаются прочесть из неё данные, на шине неизбежно возникнет конфликт. Прошивка, на самом деле, хранится в самом EC. В IT8502 этой возможности не было (это запутало меня ещё сильнее, так как я пользовался даташитом именно для такого контроллера).

Запуск моего собственного кода в EC

Вероятно, стоит сказать о том, что у 8051 имеется некоторое количество различных адресных пространств:

• IRAM: 256 байтов внутренней оперативной памяти (быстрой).
• SFR: 128 байтов адресного пространства ввода/вывода в верхней половине IRAM (при непрямой адресации памяти производится возврат к IRAM).
• XDATA: 16-битная адресуемая внешняя RAM (она медленная, и на данном EC, кроме того, содержит адреса подсистемы ввода/вывода).
• CODE: 16-битное адресуемое пространство кода.

Тут обращает на себя внимание факт отсутствия инструкций для записи в адресное пространство CODE. Но, если опираться на то, о чём мы говорили в предыдущем разделе, внести изменение в это адресное пространство можно, воспользовавшись возможностью записи данных во флеш-память.

Я этого делать не собирался, так как подобные действия несут в себе риск «окирпичивания» устройства. EC можно перепрограммировать, используя входы/выходы клавиатурной матрицы в роли параллельного порта, но я не собирался заниматься и этим.

Ещё одна проблема, связанная с записью данных во флеш-память, заключается в том, что её содержимое проверяется с использованием контрольной суммы. В прошивке имеется сигнатура, которая указывает на то, где начинается контрольная сумма, и в ней имеются два байта, которые различаются в разных редакциях прошивки. Подобное характерно для контрольных сумм. Если дело обстоит именно так — то неясно, где именно начинается и заканчивается контрольная сумма, и то, как именно она вычисляется.

Применив delsum part (инструмент, который я создал ранее, рассчитанный именно на решение подобных задач), можно найти множество кандидатов на роль контрольной суммы: это — CRC с полиномом 0x8005, а контрольная сумма заканчивается по адресу 0x1ffff. Но начало контрольной суммы с уверенностью определить нельзя, так как во всех редакциях прошивки, которые я смог найти, соответствующие данные выглядели, до адреса 0x4000, одинаково. Это значит, что для каждого начального смещения, соответствующего адресу до 0x4000, имеется набор параметров, применение которого приводит к получению правильных контрольных сумм. При этом можно изменять байты в области памяти, для которой вычисляется контрольная сумма, поступая так при условии, что есть полная уверенность в том, что это делается в правильном месте, так как для вычисления контрольной суммы важна лишь конечная часть этой области памяти.

Правда, для выполнения собственного кода нет нужды выполнять запись данных во флеш-память. В EC для этого имеется другой механизм. А именно — адреса 0x0000-0x1000 в адресном пространстве XDATA — это обычная оперативная память, которую можно отобразить на произвольную область адресного пространства CODE, изменив содержимое кое-каких регистров.

Схема из даташита, на которой показано 5 областей, пронумерованных от 0 до 4, которые могут быть отображены на адресное пространство кода. А именно, речь идёт об областях 0x0000-0x0800, 0x0800-0x0c00, 0x0c00-0x0e00, 0x0e00-0x0f00 и 0x0f00-0x1000

В результате для выполнения собственного кода достаточно лишь выполнить отображение одного из этих фрагментов на память с кодом. Оперативная память в диапазоне 0x0000-0x0e00 используется самой прошивкой, в результате остаются блоки 3 и 4, размер каждого из которых составляет 256 байт.

Правда, чтобы осуществить отображение этой памяти на память с кодом, нужно выполнить запись в регистры и в оперативную память из пространства XDATA. Есть одна отладочная функция, позволяющая писать данные в XDATA, но она содержит ошибки и может писать данные только по адресам, где байт из верхней части адреса является таким же, как и байт из его нижней части. Тут имеется ещё и интерфейс I2C, который достаточно хорошо подходит для решения задачи записи данных в SRAM.

Я сомневался по поводу записи данных в порты ввода/вывода, так как было сказано, что это подходит лишь для триггерных регистров. Но в регистрах, используемых для отображения памяти, имеется ещё и бит для запуска DMA-транзакции (так как этот чип, конечно, поддерживает DMA). В любом случае, не было способа проверить то, что отображение памяти осуществляется именно так, как мне нужно, так как нет отладочной функции, позволяющей читать данные из адресного пространства CODE.

К счастью, был и другой путь: функционал отображения памяти используется для перезаписи флеш-памяти (так как никто не заинтересован в том, чтобы работа программы завершилась бы с ошибкой, когда будет достигнута область с кодом, выполняющим запись данных). Используя I2C можно отредактировать содержимое SRAM в адресном пространстве XDATA, поместив туда отладочный код, и подстроить механизм записи данных во флеш-память так, чтобы он обращался бы к этому отладочному коду.

При таком подходе я смог ещё и проверить, работает ли механизм отображения памяти так, как нужно. Как оказалось, работал он неправильно. Получилось, что, например, отображение адресов 0x0e00-0x0f00 из пространства XDATA на область, начинающуюся с адреса 0x7722, приводит к отображению адреса 0x7722 на 0x0e22 (а не на 0x0e00), адреса 0x7723 на 0x023, адреса 0x7800 на 0x0e00, и адреса 0x7821 на 0x0e21. Это, возможно, результат ошибки в самом чипе.

В любом случае, эту проблему легко обойти, так как между адресами, всё равно, имеется взаимно однозначное соответствие, а значит — код можно просто записать в те места пространства XDATA, которые будут соответствовать нужным местам памяти. Оказалось, что I2C-запись в регистры, отвечающие за отображение памяти, тоже работает. В результате для выполнения отладочного кода с его последующей записью мне не нужно было бы прибегать к режиму перезаписи флеш-памяти.

Итоги

Я приступил к разработке программы, которая берёт ihex-файл и настраивает страницы 0xe00 и 0xf00, в результате чего я могу просто указать местоположение патча, пользуясь ассемблерной инструкцией ORG, а программа сама заполнит непропатченные области кодом прошивки из образа и правильно запишет код в SRAM. Это упрощает жизнь программиста и, пожалуй, ускоряет процесс разработки кода для EC.

На сегодня это всё, а в следующий раз я расскажу об исследовании прошивки ноутбучного Wi-Fi-модуля (RTL8821AE) и о разработке небольшого кейлоггера, основанного исключительно на возможностях Intel 8051.

Занимались ли вы разработкой прошивок для контроллеров, основанных на Intel 8051?

System Information Main — информация о системе ноутбука (с фото)

Добавить комментарий

Проверка версии прошивки вашего EC – LiquidSky.com

Всегда важно проверять версию прошивки вашего EC перед ее обновлением. Это связано с тем, что процесс обновления прошивки может быть рискованным, и вы хотите убедиться, что используете самую последнюю версию прошивки. Существует несколько различных способов проверить версию прошивки вашего EC. Первый способ — проверить номер версии, напечатанный на самом ЭК. Второй способ — проверить номер версии в BIOS. Третий способ — проверить номер версии, который отображается при загрузке компьютера. Какой бы метод вы ни использовали, вы сможете найти номер версии прошивки вашего EC.

MSI GL72M 7REX EC Прошивка 1799EMS1112 для загрузки Windows 10 (64-разрядная версия 66) можно загрузить здесь. TP-1Y, использующий BIOS 1YET29WW и EC 1YHT29WW, не имеет внешних драйверов. Это сложная и полезная задача, но сделать это очень просто. Процесс калибровки занимает много времени. Если вы не можете проверить Центр обновления Windows вручную, загрузка файлов Центра обновления Windows для любого устройства Surface невозможна. Согласно MSI, в прошлом году не было необходимости вручную обновлять прошивку док-станции. Как только вы увидите ссылку для скачивания, вам нужно только заменить номер версии на тот, который вы ищете.

Если вы хотите вернуться к предыдущей версии прошивки EC, просто переустановите старую версию. MSiWS63 8SL EC Прошивка 16K7EWS2104 была загружена 5 раз. Первый шаг в обновлении прошивки — сделать это. Gigabyte Gaming Box 580 Rx Thunderbolt имеет следующие характеристики: Эта утилита позволяет прошивать Adobe Flash в Microsoft Silverlight. Ami Утилита обновления прошивки 2 38 Intel Management Engine Update Me — это утилита обновления прошивки для системы управления Intel. Msi Dragon 2 Msi Ge73 Raider Shutdown Есть еще много поклонников, которые хотят работать на вас. Обзор ноутбука Msi Gp63 представлен здесь.

Официальная страница 531 гостиной владельцев MSI Gt73vr обновляется на Youtube каждый раз, когда публикуется новое обновление BIOS. Msi Live Update Free для Windows Msi доступен для бесплатной загрузки и бесплатен для всех пользователей. Как проверить версию прошивки Nb Ec?

Как узнать версию Msi Ec?

Есть несколько способов узнать версию MSI EC. Один из способов — посмотреть на версию BIOS . Другой способ — посмотреть вывод команды «msinfo32».

Что такое ЕС?

Встроенный контроллер (EC) — это контроллер, встроенный в компьютер. Клавиатура, сенсорная панель и другие параметры пользовательского интерфейса на ноутбуке управляются микропроцессором, встроенным в систему. Версия
BIOS и версия EC являются двумя наиболее распространенными версиями. Самая последняя версия BIOS указана на странице Версия BIOS, а самая последняя версия встроенного контроллера указана на странице Версия EC.

Как проверить версию Ec Bios?

Чтобы проверить версию BIOS на материнской плате ASUS, войдите в меню BIOS и найдите параметр версии BIOS . Эта опция обычно находится в разделе «О программе». Номер версии BIOS будет отображаться на экране.

Рекомендуется знать версию BIOS вашего компьютера, чтобы вы могли найти самую последнюю версию. Проверьте версию вашей операционной системы с помощью Windows или Mac. Параметр «Устранение неполадок» можно использовать в дополнение к меню параметров загрузки. В диспетчере устройств вы найдете список ваших версии BIOS . Когда вы вводите свою операционную систему и архитектуру вашего компьютера, вы можете найти последнюю установленную версию BIOS. Необходимо устранить неприемлемые проблемы (например, если что-то работает неправильно и для исправления можно использовать обновление BIOS).

Как проверить версию BIOS и Ec

При запуске или перезагрузке компьютера нажмите F2 (или удерживайте и вращайте), чтобы получить доступ к утилите настройки BIOS. После этого версии BIOS и EC будут перечислены в разделах Версия BIOS и Версия EC.
Встроенный контроллер (EC) ноутбука (NB) включает в себя микропроцессор с хранилищем микропрограммы для управления клавиатурой, сенсорной панелью или другим пользовательским интерфейсом.
Микропрограмма встроенного контроллера EC — это тип программного обеспечения, которое позволяет ноутбукам управлять всем, от клавиатуры до питания. Проверьте текущие версии BIOS и EC, включив питание компьютера, а затем нажав кнопку [DEL], когда появится логотип MSI.

Что такое Ec в ноутбуке Msi?

Кредит: YouTube

EC (встроенный контроллер) — это небольшой микроконтроллер на материнской плате ноутбуков MSI, отвечающий за инициализацию и управление многими аппаратными компонентами компьютера. Он также отвечает за обеспечение основных функций ввода-вывода (I/O), таких как управление клавиатурой и мышью и управление питанием.

Что такое прошивка Ec Msi

«Прошивка EC» — это тип компьютерного кода, который используется для обеспечения основных функций управления устройством. Этот код обычно хранится в постоянной памяти (ПЗУ), поэтому его нельзя легко изменить или удалить. Прошивка MSI EC используется для управления основными функциями ноутбуков и компьютеров MSI. Этот код используется для управления питанием ноутбука, температурным режимом и другими основными функциями.

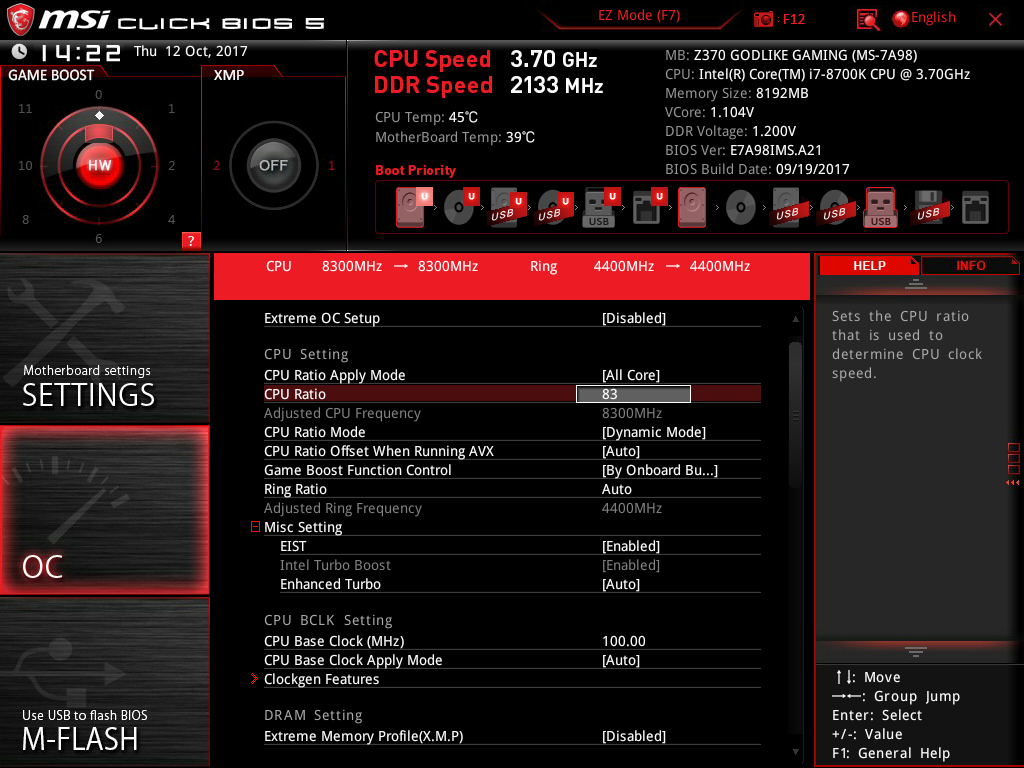

Проверка версии Msi Bios

Если ваш BIOS еще не настроен, номер его версии можно найти в окне «Информация о системе». Нажав Windows R, вы можете ввести «msinfo32» в поле «Выполнить», а затем выбрать «Ввод». Номер версии BIOS можно найти на панели «Сводка системы».

Live Update от MSI может автоматически находить обновления BIOS на основе собственных пользовательских настроек. Как правило, не рекомендуется устанавливать на компьютер обновления BIOS, чтобы ускорить процесс или добавить новые функции. Единственное, что вы должны сделать, если новая версия вашего BIOS улучшится, это обновить его. В большинстве случаев обновления BIOS не содержат новых функций, поэтому вы не заметите существенного влияния. Ваш компьютер не будет работать быстрее и не получит новые функции, потому что обновления BIOS обычно не добавляют к нему новых функций. Если новая версия содержит какие-либо новые функции, вам следует обновить только BIOS. Как обновить биос в виндовс 10? BIOS 24 — ********р 2021 —*** — самое последнее обновление для этой системы.

Инструмент обновления прошивки Msi

Инструмент обновления прошивки MSI — это утилита, позволяющая обновить прошивку материнской платы MSI . Этот инструмент предназначен для использования с материнскими платами MSI, использующими прошивку AMI Aptio. Этот инструмент можно использовать для обновления прошивки из операционной системы или с загрузочного USB-накопителя.

Обновление прошивки материнской платы

Необходимо обновить прошивку вашей материнской платы, чтобы улучшить ее совместимость с другим оборудованием и добавить новые функции. Хотя MSI советует не обновлять прошивка материнской платы , если система не стабильна, они рекомендуют ее для тех, у кого нет. Если вы используете программное обеспечение MSI для обновления прошивки материнской платы или используете MSI Center/MSI Center Pro/MSI Dragon Center, вы можете сделать это автоматически, но только после установки драйвера.

Версия встроенного ПО Bios Ec

Версия встроенного ПО BIOS EC — это версия BIOS, используемая для управления встроенным контроллером на вашем компьютере. Эта прошивка управляет основными функциями вашего компьютера, такими как управление питанием и температурным режимом.

Категории Gaming Gear

О

Ширли

Освещение игрового мира за последние 5 лет. Игра в основном FPS, например CS:GO

Обновления прошивки для Mesa 3 Windows

8 мая 2023

Обновления прошивки для BIOS (UEFI) и EC (встроенный контроллер) доступны для моделей Mesa 3 Windows. Подробную информацию об изменениях см. в примечаниях к выпуску. Некоторые сведения об этом обновлении также представлены на веб-странице junipersys.com/batterymesa3.

ПРЕДОСТЕРЕЖЕНИЕ : Приведенное ниже обновление микропрограммы предназначено для моделей Mesa 3 с Windows и некоторых моделей OEM-производителей, для которых не установлены предустановленные настройки микропрограммы. Если во время загрузки на устройстве отображается другой бренд, обратитесь к партнеру этого бренда, чтобы получить специальное обновление микропрограммы. Если вы не знаете, где получить специальную прошивку для вашей марки и модели устройства, обратитесь за помощью по адресу [email protected]. Следуйте инструкциям по установке точно так, как написано. Несоблюдение этих шагов может привести к необходимости отправки устройства в сертифицированный ремонтный центр для обслуживания.

Примечание:  Если вы давно не обновляли свое устройство, установите предыдущее исправление ОС 22039, прежде чем устанавливать последнюю версию микропрограммы. Кроме того, если вы используете BitLocker, вам может понадобиться ключ восстановления после завершения установки микропрограммы. Дополнительные сведения см. в разделе Поиск ключа восстановления BitLocker в Windows.

Чтобы установить прошивку,

1. Подключите к планшету стабильный внешний источник питания, например зарядное устройство мощностью 30 Вт, входящее в комплект поставки устройства.
2. Загрузите и скопируйте приведенный ниже файл на планшет Mesa 3 Windows.

M3Updater_UEFI_148_EC_129.exe

3. Удалите все внешние устройства хранения данных (USB-носители), подключенные к Mesa 3 или док-станции.
4. Сохраните и закройте все открытые файлы и закройте все запущенные программы. В качестве меры предосторожности сделайте резервную копию любых важных данных с Mesa 3, прежде чем продолжить.
5. Запустите файл M3Updater_UEFI_148_EC_129.exe на Mesa 3. Если появится черное окно командной строки, нажмите клавишу Enter или кнопку на экранной клавиатуре, чтобы продолжить.
6. Подождите, пока приложение начнет процесс обновления, который может потребовать нескольких перезапусков (или перезагрузок). После каждого перезапуска автоматически запускается приложение обновления.
   Примечание . Если вы установили PIN-код или пароль, вам может потребоваться вводить их после каждого перезапуска и ждать 10–15 секунд, чтобы продолжить. Обновление прошивки может занять до 20 минут.
7. Когда приложение перестанет выполнять обновления, следуйте инструкциям на экране.
8. Убедитесь, что прошивка обновлена, нажав кнопку Windows (Пуск) > Информация об устройстве. Версия BIOS (UEFI) должна быть 1.48, а версия встроенного контроллера (EC) теперь 1.29..
9. После установки этого обновления микропрограммы установите последнее исправление для ОС со следующей веб-страницы.

Mesa 3 Накопительное обновление ОС Windows 22292 или более поздней версии

Примечание:  Если в настоящее время у вас установлена ​​версия 1.
