Clrtc на материнской: CLRTC на материнской плате asus что это?

Содержание

Джампер на материнской плате asus — Dudom

Джампер на материнской плате вызывает очень много вопросов, таких как что это такое, для чего они нужны, и зачем о них нужно знать?

А многие не знают, и зря! Знать для чего нужен этот джампер, и какую роль он выполняет на материнской плате, необходимо для того, что бы вы смогли отрегулировать работоспособность вашего системного блока. На максимальную стабильную работу, в не зависимости от года выпуска самой материнской платы и ее комплектующих.

Что такое джампер, и для чего он нужен на материнской плате?

Джампер на материнской плате, это такая маленькая перемычка, с помощью которой можно в ручную отрегулировать работу того или иного модуля материнской платы. И каждая перемычка на отдельном участке материнской платы имеет свое предназначение и функцию.

Например, эта перемычка, расположенная, рядом с батарейкой на материнской платы, в зависимости от производителя отвечает за, аварийное восстановление биоса, переключение и настройка звукового чипа, принудительный сброс нестроек на материнской плате.

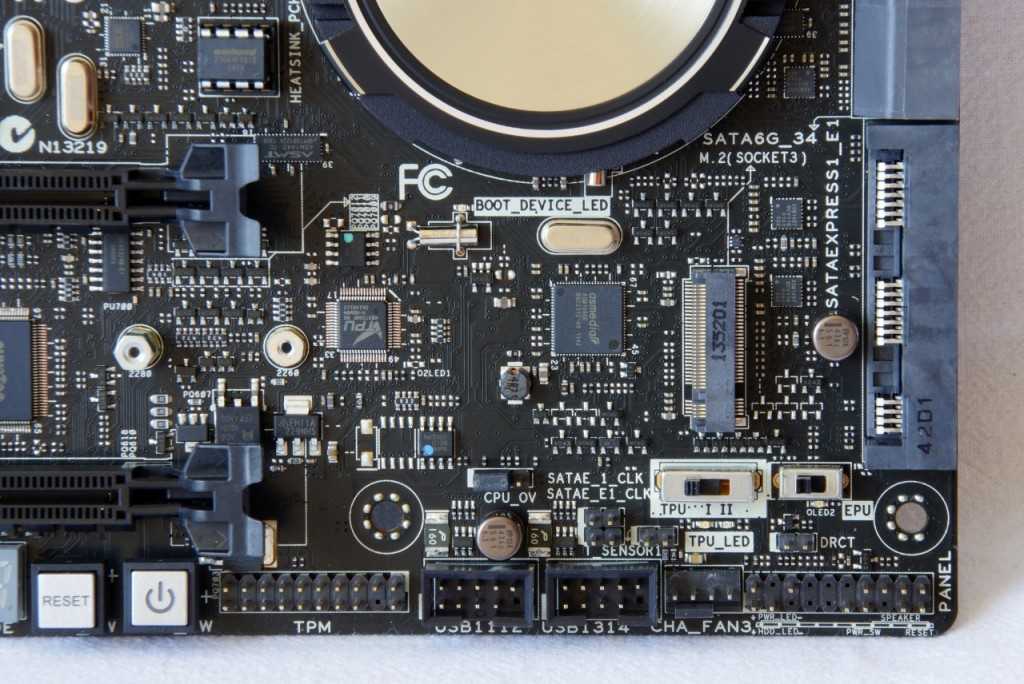

Этот джампер предназначен для разгона материнской платы.

Перемычки расположенные рядом со слотами оперативной памяти, отвечают за ее разгон и ручную настройку частоты Гц.

Перемычка расположенная у северного или южного моста отвечает за режим работы и пропускную способность кеш памяти.

Старые материнские платы не могли автоматически определять, какое устройство к ним будет подключено, и именно набор из пин контактов при замыкании перемычкой определял этот выбор.

Перемычки расположенные у разъемов подключения жесткого диска, флопика и двд привода, отвечают за ручную установку в приоритетах загрузки того или иного устройства при серьезной ошибке биоса или его сбое.

Перемычка, расположенная у разъема слота видеокарты, предназначена для подключения и настройки дополнительного питания видеокарты, режима работы.

Другие функциональные особенности джамперов не материнской плате, зависят от производителя и назначения материнсой платы, о которых полную информацию на сайте производителя или в технической документации.

Зная основные расположения эти перемычек, у вас уже не возникнет вопроса, что это такое и для чего они используются на материнских платах.

Если эта статья была полезна Вам, то поделитесь ею со своими друзьями в социальных сетях. Для этого просто кликните по кнопкам соц. сетей внизу. Если у Вас возникли вопросы и предложения, то напишите их в комментариях к этой статье ниже. Вы также можете перейти на Главную страницу.

Напишите в комментариях ниже, приходилось ли вы когда нибудь совершать ручную настройку материнской платы с помощью перемычек?

Простой компьютерный блог для души)

Приветствую друзья! Сегодня материнские платы сложны — имеют много защит, например от скачка напряжения, от замыкания, перегрева..

На самой плате можно заметить не только конденсаторы, но и разные коннекторы, разьемы, слоты, переключатели… об одном таком переключателе сегодня пойдет речь.

Перемычка CLRTC CHASSIS на материнке — для чего нужна?

CLRTC CHASSIS — перемычка (джампер), предназначенный для очистки памяти CMOS, данная операция также называется обнуление. Память содержит настройки биоса, поэтому можно сказать, что перемычка позволяет сбросить настройки биоса.

Важно! Если у вас материнка Асус, тогда советую сразу посмотреть офф ссылку с информацией об CLRTC:

Джампер можно встретить на разных производителей материнок — Asus, Gigabyte, MSI, ASRock и т.д.

Сброс биоса полезен в случаях:

Настроили так, что ПК работает нестабильно, неправильно, появились глюки, зависания и прочие лаги.
Пытались разогнать процессор настройками биоса (например слишком завышена частота шины FSB), но в итоге разгона нет, стабильность нарушена.
Установили на биос пароль, но после — забыли.
Желание вернуть биос к дефолтным настройкам.

Другие названия перемычки

Реализация на плате, принцип работы

Предупреждаю — переключать перемычки нужно только при отключенном питании блока питания. Если случайно металлический предмет (например отвертка) попадет на плату во время работающей материнке — может быть короткое замыкание. Современные материнки имеют защиту от этого, но не стоит рисковать.

Джампер может быть реализован в виде трех вариантов:

2 контакта:

В этом случае контакты просто выступают и ничем не защищены. Стоит их замкнуть на 15-20 секунд и память CMOS будет обнулена, а настройки биоса — сброшены.

3 контакта (или 4):

Если 3 контакта — тогда 1 и 2 будут уже замкнуты. Чтобы выполнить сброс, нужно перемычкой замкнуть 2 и 3. Если 4 контакта — тогда замкнуть нужно 3 и 4. В таком варианте может быть по-разному — стоит посмотреть документацию к материнской плате. Думаю что вы уже догадались, что смысл в замыкании нужных контактов на 15-20 секунд, можно немного больше для гарантии.

Вместо контактов — кнопка (обычно на платах премиум-класса):

Дорогие платы могут иметь кнопки вместо джамперов. На картинке выше название не CLRTC, а Clr CMOS — зависит от модели. В таком случае кнопку также нужно зажать на 15-20 сек.

Может быть такое, что вы не сможете найти перемычку/спец. кнопку на материнке. Альтернативный способ — просто снять батарейку (внешне напоминает монетку). Просто извлеките ее, предварительно почитав информацию в интернете об этом, хотя сложного ничего нет, и вставьте ее через пару минут.

Важно. После сброса биоса будет сбито время и дата. В таком случае ПК может выдать сообщение при включении, точнее ошибку, что нужно сперва настроить дату/время.

Есть вариант сброса биоса через утилиту Debug, которая присутствует в составе Windows, но доступна только в 32-bit версиях, чтобы ее запустить, зажмите Win + R и напишите:

Данный вариант я не рассматривал, так как по моему мнению он требует определенных навыков от юзера да и немного сложный, как мне кажется..

Материнки Intel

Здесь все не так просто — чтобы выполнить сброс BIOS, необходимо:

Найти перемычку BIOS Configuration Jumper, он должен иметь 3 коннектора (pin).
На двух будет перемычка.
Необходимо ее снять, после — включить ПК.
После загрузки Windows — выключить.
Установить перемычку обратно.

Возможно после снятия перемычки ПК не будет загружать Windows, а выдаст сигнал/сообщение о том что биос сброшен. Тогда выключите комп через меню или в крайнем случае из розетки (хотя нежелательно). После поставьте перемычку обратно и включайте ПК.

Если не помогло, тогда:

Установите перемычку CLRTC в положение коннекторов 2-3.
Включите ПК.
После прохождение проверки/теста POST биос должен открыться сам в диагностическом режиме, где вы сможете произвести сброс биоса.
После — выключаем ПК и устанавливаем перемычку обратно в 1-2 коннекторы.

Примечание. Возможно на платах Интел может быть немного иначе — без перемычки означает что плата запустит биос в конфигурационном/диагностическом режиме. В любом случае — стоит посмотреть руководство к материнке.

Кнопки на задней панели

Некоторые платы могут содержать кнопку на задней панели, нажав которую, будет сброшен биос:

Достаточно удобно, не нужно разбирать корпус ПК, искать перемычки. Все достаточно быстро. Кнопка может быть не подписана, в таком случае лучше посмотреть в интернете на офф сайте информацию о вашей плате (либо почитать инструкцию).

Заключение

CLRTC на материнской плате — перемычка, джампер, предназначенный для обнуления памяти CMOS, которая питает биос. После того как биос остается без питания — он сбрасывается до заводского состояния. Может называться по-другому, например Clear CMOS, Clear RTC, CLRTC CHASSIS.
В зависимости от платы, фирмы и ценовой категории — перемычка может быть разной: 2 штекера, 3 или даже 4. Либо в виде кнопки на плате или на задней стороне компьютерного корпуса (вернее на плате, там где разьем монитора, сетевого кабеля и т.д.).

Надеюсь информация была полезной. Удачи и добра!

В данной заметке я напишу как обнулить (очистить) биос. Статья предназначена для новичков.

Итак, по каким-либо причинам нам надо обнулить (очистить) биос. Или же, как иногда говорят — сделать «клеар кмос» (clear_cmos).

Для облегчения выполнения этого действия в некоторых матплатах высшего и среднего ценового диапазона производителем предусмотрены кнопки, кторые позволяют практически мгновенно очистить данные CMOS.

Обычно они отмечены надписью «clr_cmos» (clear_cmos).

Они могут располагаться как на самой плате спереди:

Так и сзади материнской платы могут располагаться:

А иногда и вовсе без надписи:

[Инструкция о том, как с помощью этой «быстрой кнопки обнуления» очистить биос, будет в конце заметки].

Но на обычных материнках (которых

99% от общего числа) таких «удобств» нет. Но и повода огорчаться нет — на абсолютно каждой матплате есть трехконтактный разъем. Этот разъем как раз и прежназначен для очистки биос (кмос).

Они могут выглядеть вот так:

Как вы могли заметить на всех трех фотках, на трехконтактный разъем установлен двухконтактный джампер (или — перемычка). Джампер может замыкать только два контакта их трех. Для всех материнок (и хардов, кстати) эти джамперы абсолютно стандартны — идентичны, то бишь.

Вот так выглядит джампер (перемычка):

Их можно найти как на самой материнке — в коробке или же на самой материнке, где она уже установлена на трехконтактном разъеме в положении 1-2 (как вы могли заметить на трех фотках сверху). Вот как на фотке снизу:

Или же найти джампер на жестких дисках, где она уже установлена каком-нибудь положении.

Но — на современных материнских платах производители обычно не ставят никаких джамперов. Тогда их надо искать в магазине, где купили матплату — попросите одну штучку — и вам дадут ее бесплатно.

В данном конкретном случае мы рассмотрим матплату MSI P67A-C43.

Она выглядит вот так:

На современных платах трехконтактый разъем для очистки кмос обозначен надписью «JBAT1» (надо полагать — Jumper Battery 1). Ищем ее:

Нашли ее. Что надо сделать?

1. Заранее выключить компьютер.

2. Кнопку на блоке питания (БП) перевести в положение «0».

3. Выдернуть из «задницы» БП 3-контактную вилку шнура электропитания.

4. Выждать затем секунд этак 15 и затем взять джампер и перемкнуть штырьки 2-3. Фотка снизу:

Если же джампер уже находится в положении 1-2, то следует перевести перемычку из положения 1-2 в положение 2-3. Фотка снизу:

5. Переждать секунд 5. Затем джампер возвращаем обратно в исходное положение 1-2. Даже если джампера не было — все равно пусть остается в положении 1-2.

Это нормально, поскольку положение 1-2 для перемычки — является стандартным/номинальным рабочим.

Ни в коем случае не оставяляйте джампер в положении 2-3! Это чревато неприятными последствиями для работоспособности матплаты!

6. После того, как установили перемычку в положении 1-2, можно включать компьютер. Биос как говорится «девственно чист».

П.С. Теперь о том, как обнулить биос с помощью «быстрой кнопки».

Проделываем те же действия, что указаны выше, но вместо «танцев с джамперами» просто нажимаем кнопку.

ВНИМАНИЕ. При включенном компе нажимать кнопку «clr_cmos» строго не рекомендуется, ибо чревато 🙂

Инструкция: Материнская плата ASUS M2S-X

(скачивание инструкции бесплатно)

Формат файла: PDF

Доступность: Бесплатно как и все руководства на сайте. Без регистрации и SMS.

Дополнительно: Чтение инструкции онлайн

Français

Deutsch

Italiano

Español

Русский

Português

Polski
Česky

Magyar

Български

Română

Srpski

Quick Start Guide

First Edition V1 Published December 2006

15G0637640K0

U2971

M2S-X

Страница:
(1 из 38)

навигация

Оглавление инструкции

Страница 1 из 39
U2971 M2S-X Quick Start Guide Français Deutsch Italiano Español Русский Português Polski Česky Magyar Български Română Srpski First Edition V1 Published December 2006 Copyright © 2006 ASUSTeK COMPUTER INC. All Rights Reserved. 15G0637640K0
Страница 2 из 39
1. Schéma de la Carte Mère Français 21.8cm(8.6in) ATX12V 1 2 DDR2 DIMM_B2 (64 bit,240-pin module) USBPW34 PCI3 1 2 USB56 CLRTC CHASSIS 2 3 Normal (Default) CR2032 3V Lithium Cell CMOS Power SB_PWR FLOPPY 1 2 SATA1 CLRTC R 4Mb BIOS PLED PANEL PLED- SATA2 PCI2 PLED+ Super I/O PCI1 Clear RTC SPEAKER
Страница 3 из 39
3. Mémoire Système Français Vous pouvez installer des modules DIMM DDR2 ECC/non ECC non tamponnés de 256 Mo, 512 Mo, 1 Go et 2 Go dans les socles DIMM en utilisant les configurations de mémoire données dans cette section. Installez toujours des DIMMs avec une latence CAS identique. Pour obtenir une
Страница 4 из 39
4. Informations du BIOS Français La ROM Flash sur la carte mère contient un BIOS. Vous pouvez mettre à jour les informations du BIOS ou configurer ses paramètres en utilisant l’ utilitaire de Setup du BIOS. Les écrans BIOS comprennent les clés de navigation et une courte aide en ligne pour vous
Страница 5 из 39
1. Motherboard-Layout 21.8cm(8.6in) ATX12V 1 2 DDR2 DIMM_B2 (64 bit,240-pin module) USBPW34 CR2032 3V Lithium Cell CMOS Power CLRTC CHASSIS 1 2 PLED PLED+ USB56 PANEL Clear RTC SPEAKER PANEL IDE_LED 2. 2 3 Normal (Default) IDE_LED+ IDE_LED- 4Mb BIOS SB_PWR FLOPPY 1 2 CLRTC R PCI3 SATA1 PLED- SATA2
Страница 6 из 39
3. Arbeitsspeicher Sie können 256MB, 512MB, 1GB und 2GB ungepufferte ECC/Nicht-ECC DDR2 DIMMs in den DIMM-Steckplätzen entsprechend den in diesem Abschnitt beschriebenen Arbeitsspeicherkonfigurationen installieren. Installieren Sie immer DIMMs mit gleicher CAS-Latenzzeit. Für optimale
Страница 7 из 39
4. BIOS-Informationen Das BIOS ist in einem Flash-ROM auf dem Motherboard gespeichert. Sie können mit Hilfe des BIOS-Setupprogramms die BIOS-Informationen aktualisieren oder die Parameter konfigurieren. Auf den BIOS-Seiten finden Sie Navigationstasten und eine kurze Online-Hilfe. Laden Sie bitte
Страница 8 из 39
1. Diagramma disposizione scheda madre 21. 8cm(8.6in) ATX12V 1 2 DDR2 DIMM_B2 (64 bit,240-pin module) RTL8201CL USBPW34 1 2 SIS 756 4Mb BIOS USB56 1 2 Normal (Default) CR2032 3V Lithium Cell CMOS Power SB_PWR CLRTC CHASSIS PLED PANEL 2 3 Clear RTC SPEAKER PANEL IDE_LED Reset Ground R FLOPPY 1 2
Страница 9 из 39
3. Memoria di sistema Si possono installare moduli DIMM DDR2 ECC/non ECC unbuffered 256 MB, 512 MB, 1GB e 2GB nelle prese DIMM utilizzando le configurazioni memoria di questa sezione. Utilizzare e installare sempre moduli DIMM con la stessa latenza CAS. Per poter garantire la perfetta compatibilità
Страница 10 из 39
4. Informazioni sul BIOS La Flash ROM sulla scheda madre contiene il BIOS. È possibile aggiornare le informazioni del BIOS, o configurare i parametri utilizzando l’utilità di configurazione BIOS Setup. La schermata BIOS include tasti di navigazione ed una concisa guida in linea. Se si riscontrano
Страница 11 из 39
1. Distribución de la placa base 21.8cm(8.6in) ATX12V 1 2 DDR2 DIMM_B2 (64 bit,240-pin module) USBPW34 CR2032 3V Lithium Cell CMOS Power CLRTC CHASSIS 1 2 PLED PLED+ USB56 2 3 Normal (Default) SB_PWR FLOPPY 1 2 CLRTC R PCI3 SATA1 PANEL PLED- SATA2 4Mb BIOS Clear RTC SPEAKER PANEL IDE_LED+ IDE_LED-
Страница 12 из 39
3. Memoria de sistema Puede instalar DIMM DDR2 ECC/no ECC de 256MB, 512MB, 1GB y 2GB sin memoria intermedia dentro de las ranuras DIMM utilizando las configuraciones de memoria que aparecen en esta sección. Instale siempre DIMM con la misma latencia CAS. Para una compatibilidad óptima, se
Страница 13 из 39
4. Información de la BIOS La Flash ROM de la placa base contiene la BIOS. Puede actualizar la información de la BIOS o configurar los parámetros utilizando la utilidad Configuración de la BIOS. Las pantallas de la BIOS incluyen teclas de navegación y una breve ayuda en línea para guiarle. Si
Страница 14 из 39
1. Схема системной платы 21.8cm(8.6in) ATX12V 1 2 DDR2 DIMM_B2 (64 bit,240-pin module) USBPW34 1 2 CLRTC USB56 CR2032 3V Lithium Cell CMOS Power SB_PWR FLOPPY CLRTC CHASSIS PLED PANEL Clear RTC SPEAKER PANEL IDE_LED 2. 2 3 Normal (Default) PLED+ R PCI3 1 2 SATA1 PLED- SATA2 4Mb BIOS IDE_LED+
Страница 15 из 39
3. Системная память Материнская плата поддерживает суммарные объемы оперативной памяти 256, 512 Мбайт, 1 Гбайт и 2 Гбайт при условии, что используются небуферируемые модули DIMM DDR2 (ECC/без ECC). Кроме того, установка модулей памяти в разъемы для модулей DIMM должна выполняться в соответствии с
Страница 16 из 39
4. Информация BIOS BIOS записан в микросхеме энергонезависимой памяти, находящейся на системной плате. Используя утилиту настройки BIOS можно настроить или обновить BIOS. Экраны BIOS содержат кнопки навигации и краткую справку. Если после изменения настроек BIOS система стала работать нестабильно,
Страница 17 из 39
1. Disposição da placa-principal 21.8cm(8.6in) ATX12V 1 2 DDR2 DIMM_B2 (64 bit,240-pin module) USBPW34 R 4Mb BIOS USB56 CLRTC CHASSIS 1 2 2 3 Normal (Default) CR2032 3V Lithium Cell CMOS Power SB_PWR FLOPPY 1 2 CLRTC PCI2 PCI3 SATA1 PLED PANEL PLED- SATA2 PLED+ Super I/O PCI1 Clear RTC SPEAKER
Страница 18 из 39
3. Memória do sistema Pode instalar DIMMs DDR2 sem entreposição e ECC/non-ECC de 256 MB, 512 MB, 1 GB e 2 GB nos sockets DIMM, utilizando as configurações descritas nesta secção e relativas à memória. Instale sempre DIMMs com a mesma latência CAS. Para uma óptima compatibilidade, recomendamos-lhe a
Страница 19 из 39
4. Informação da BIOS A memória ROM Flash existente na placa-principal contém a BIOS. Pode actualizar a informação da BIOS ou configurar os seus parâmetros utilizando o utilitário de configuração da BIOS. Os ecrãs da BIOS incluem teclas de navegação e uma breve ajuda online que lhe servirão de
Страница 20 из 39
1. Plan płyty głównej 21.8cm(8.6in) ATX12V 1 2 DDR2 DIMM_B2 (64 bit,240-pin module) USBPW34 1 2 CLRTC 4Mb BIOS USB56 Normal (Default) CR2032 3V Lithium Cell CMOS Power SB_PWR FLOPPY CLRTC CHASSIS PLED PLED+ R PCI3 1 2 SATA1 PANEL PLED- SATA2 IDE_LED 2. 2 3 Clear RTC SPEAKER PANEL IDE_LED+ IDE_LED-
Страница 21 из 39
3. Pamięć systemowa. Polski Możesz zainstalować kości 256 MB, 512 MB, 1 GB i 2 GB pamięci unbuffered ECC/non-ECC DDR2 DIMMs do gniazda DIMM, używając konfiguracji pamięci podanych w tej sekcji. Należy zawsze instalować moduły DIMM z tym samym czasem opóźnienia CAS (CAS latency). Dla uzyskania
Страница 22 из 39
4. Informacje BIOS Polski Moduł Flash ROM na płycie zawiera BIOS. Możesz uaktualnić informacje BIOS lub skonfigurować parametry używając narzędzia do konfiguracji BIOS. Ekran BIOS zawiera przyciski nawigacyjne i krótką pomoc online, aby Cię poprowadzić. Jeśli napotkasz problemy systemowe lub gdy
Страница 23 из 39
1. Rozvržení základní desky 21.8cm(8.6in) ATX12V 1 2 DDR2 DIMM_B2 (64 bit,240-pin module) Česky USBPW34 USB56 CLRTC CHASSIS CR2032 3V Lithium Cell CMOS Power 1 2 PLED PANEL Clear RTC SPEAKER PANEL IDE_LED 2. 2 3 Normal (Default) PLED+ 4Mb BIOS SB_PWR FLOPPY 1 2 CLRTC R PCI3 SATA1 PLED- SATA2
Страница 24 из 39
3. Systémová pamět’ Do DIMM socketů můžete nainstalovat 256MB, 512MB, 1GB a 2GB DIMM ECC/non-ECC bez vyrovnávací paměti (unbuffered) při použití konfigurací v této sekci. Vždy instalujte moduly DIMM se stejnou čekací dobou CAS. Pro zajištění optimální kompatibility doporučujeme zakoupit všechny
Страница 25 из 39
4. Informace o BIOSu Pamět’ Flash ROM na základní desce uchovává informace o možnostech nastavení (Setup utility). Můžete aktualizovat informace v BIOSu nebo konfigurovat parametry pomocí BIOS Setup utility. Obrazovky BIOS používjí k ovládání navigační klávesy a online pomoc. Pokud budete mít
Страница 26 из 39
1. Az alaplap felépítése 21.8cm(8.6in) ATX12V 1 2 DDR2 DIMM_B2 (64 bit,240-pin module) USBPW34 CR2032 3V Lithium Cell CMOS Power CLRTC CHASSIS 1 2 PLED PLED+ USB56 PANEL Clear RTC SPEAKER PANEL IDE_LED 2. 2 3 Normal (Default) SB_PWR FLOPPY 1 2 CLRTC R PCI3 SATA1 PLED- SATA2 4Mb BIOS IDE_LED+
Страница 27 из 39
3. Rendszermemória Az alaplapba 256 MB, 512 MB, 1 GB és 2 GB méretű unbuffered ECC/non-ECC DDR2 RAM modulokat szerelhet az alábbi útmutatónak megfelelően. Mindig azonos CAS késleltetésű modulokat használjon. Az optimális teljesítmény érdekében javasoljuk, hogy azonos gyártótól szerezze be az összes
Страница 28 из 39
4. BIOS információk Az alaplap BIOS-át az alaplapon található Flash ROM chip tartalmazza. A BIOSjellemzőket a BIOS Setup segédprogramon keresztül állíthatja. A BIOS Setup beépített súgóval (Help) is rendelkezik. Amennyiben a rendszer instabillá válna, vagy más rendszerproblémákat észlel a BIOS
Страница 29 из 39
Схема на дънната платка 1. 21.8cm(8.6in) ATX12V 1 2 DDR2 DIMM_B2 (64 bit,240-pin module) USBPW34 CR2032 3V Lithium Cell CMOS Power CLRTC CHASSIS 1 2 PLED PANEL SPEAKER PANEL IDE_LED 2. Clear RTC Reset PWRSW Монтаж на процесор Моля, следвайте описаните по-долу инструкции за инсталиране на процесора.
Страница 30 из 39
3. Системна памет Можете да монтирате 256МВ, 512МВ, 1GB и 2GВ /небуферирани, ECC/без ЕСС/DDR2 модули в DIMM сокетите като използвате конфигурациите за памет в този раздел. Винаги инсталирайте DIMM модули с еднаква CAS задръжка. За оптимална съвместимост се препоръчва закупуваните модули памет да
Страница 31 из 39
4. BIOS информация Можете да обновявате информацията на BIOS или да настройвате параметрите чрез използването на BIOS Setup. BIOS екраните съдържат навигационни клавиши и кратка онлайн помощ. В случай, че установите проблеми със системата или същата стане нестабилна след промяната на настройките,
Страница 32 из 39
1. Schema plăcii de bază 21.8cm(8.6in) ATX12V 1 2 DDR2 DIMM_B2 (64 bit,240-pin module) USBPW34 CR2032 3V Lithium Cell CMOS Power CLRTC CHASSIS 1 2 PLED PANEL PLED- USB56 Clear RTC SPEAKER PANEL IDE_LED 2. 2 3 Normal (Default) PLED+ 4Mb BIOS SB_PWR FLOPPY 1 2 CLRTC R PCI3 SATA1 SATA2 IDE_LED+
Страница 33 из 39
3. Memoria sistemului În DIMM-uri puteţi instala 256MB, 512MB, 1GB sau 2GB memorie unbuffered ECC/non-ECC DDR2 utilizând configuraţiile din această secţiune. Instalaţi întotdeauna modulele de memorie DIMM cu acelaşi timp de întârziere CAS. Pentru compatibilitate optimă, vă recomandăm să
Страница 34 из 39
4. Informaţii despre BIOS Memoria Flash ROM de pe placa de bază conţine BIOS-ul. Puteţi actualiza informaţia sau parametrii din BIOS folosind funcţia de instalare BIOS (BIOS Setup). Ecranele BIOS includ taste de navigaţie şi scurt ajutor on-line pentru a vă ghida. Dacă întâlniţi probleme de sistem,
Страница 35 из 39
1. Izgled matične ploče 21.8cm(8.6in) ATX12V 1 2 DDR2 DIMM_B2 (64 bit,240-pin module) USBPW34 CR2032 3V Lithium Cell CMOS Power CLRTC CHASSIS 1 2 PLED PLED+ USB56 PANEL Clear RTC SPEAKER PANEL IDE_LED 2. 2 3 Normal (Default) SB_PWR FLOPPY 1 2 CLRTC R PCI3 SATA1 PLED- SATA2 4Mb BIOS IDE_LED+
Страница 36 из 39
3. Sistemska memorija Možete postaviti 256MB, 512MB, 1GB i 2GB unbuffered ECC/non-ECC DDR2 DIMM module u memorijska podnožja prateći uputstva za postavljanje u ovoj sekciji. Uvek koristite memorije sa jednakim CAS vrednostima, za maksimalnu kompatibilnost, preporučujemo da meorijski moduli budu od
Страница 37 из 39
4. BIOS Flash ROM na matičnoj ploči sadrži BIOS. Parametre BIOS-a možete promeniti pomoću uslužnog programa. Ekrani BIOS-a podržavaju navigaciju putem tastature i kratka objašnjenja svakog od parametara. Ukoliko vaš sistem ima probleme, ili je posta nestabilan posle promena parametara, odaberite
Страница 38 из 39
www.asus.com
Страница 39 из 39

Как очистить CMOS на материнской плате ASUS | Small Business

Если ваш служебный или домашний компьютер отказывается запускаться, особенно после изменения каких-либо основных параметров загрузки или обновления микропрограммы, вам может потребоваться сброс настроек в базовой системе ввода-вывода или BIOS . Иногда вы можете сделать это с помощью подсказки меню при запуске компьютера, но если даже это недоступно, вам может потребоваться сбросить небольшой раздел памяти, известный как КМОП. Вы можете сбросить CMOS на материнской плате ASUS , соединив определенные контакты на материнской плате.

Понимание BIOS и CMOS

Большинство современных компьютеров имеют так называемую базовую систему ввода-вывода , или BIOS, , которая загружается даже раньше таких операционных систем, как macOS, Linux или 90. BIOS помогает центральному процессору компьютера обмениваться данными с памятью, жесткими дисками и другими установленными устройствами и отслеживает основные данные, такие как системное время и параметры загрузки.

Он хранит эти данные в небольшой области памяти, обычно называемой КМОП , для комплементарного оксида металла и полупроводника , технология, часто используемая для создания этой области памяти. Иногда его также называют RTC , для часов реального времени , так как он также хранит данные о том, который сейчас час, даже когда компьютер выключен. В общем, его также можно назвать NVRAM , для энергонезависимой оперативной памяти, ссылаясь на то, что он не меняется при перезагрузке системы. На Mac, его иногда называют параметр оперативной памяти, или PRAM.

Устранение проблем с BIOS

Если некоторые из ваших настроек BIOS неверны, вы часто можете исправить их, войдя в меню настройки BIOS во время загрузки компьютера. Это позволит вам изменить порядок, в котором ваш компьютер ищет устройства для загрузки операционной системы, что может быть полезно, если вы хотите загрузиться с DVD или USB-накопителя вместо жесткого диска, а также обновить настройки, связанные с установленными устройства и даже дату и время.

Когда ваш компьютер запускается, ищите приглашение нажать определенную клавишу, например, F2, F8 или Удалить, для загрузки меню настройки BIOS . Если вы не видите такой подсказки, проверьте документацию по вашей системе. Если вы не понимаете настройку, обратитесь за помощью, обратитесь к производителю или другому специалисту. Записывайте изменения, которые вы вносите, и не вносите изменения наугад, так как у вас могут возникнуть проблемы с повторным запуском компьютера. 9Сброс CMOS на материнских платах ASUS знать, или меню BIOS не загрузится, вам может потребоваться сбросить память CMOS . На материнской плате ASUS это технический процесс, требующий открытия компьютера. Если вы не разбираетесь в инструментах и электронике, вы можете обратиться за помощью или отдать компьютер на профессиональное обслуживание.

Выключите компьютер и отключите его от сети. Откройте корпус вашего компьютера с помощью отвертки, обращая внимание на то, какие винты куда входят. Найдите материнскую плату вашего компьютера и найдите перемычку CLRTC, набор из двух контактов на материнской плате. Аббревиатура перемычки материнской платы ASUS CLRTC означает «очистить часы реального времени», , так как она используется для очистки RTC или

3 CMOS 9.0003.

Затем с помощью отвертки, проволоки или другого металлического проводника соедините два контакта. Убедитесь, что проводник не касается других компонентов или вас. Подключите компьютер и включите его. CMOS должны быть сброшены, и вы сможете удерживать соответствующую клавишу, чтобы войти в меню BIOS и ввести новые настройки.

Когда вы закончите, выключите и отсоедините компьютер от сети. Удалите проводник и соберите компьютер обратно. Запустите его нормально.

Извлечение батареи

Если перемычка CLRTC не сбрасывает CMOS , попробуйте извлечь батарею, которая обычно представляет собой круглую батарею, похожую на батарейку для часов. Выключите и отключите компьютер от сети, откройте его и извлеките аккумулятор. Снова подключите контакты перемычки.

Загрузите компьютер и убедитесь, что вы можете войти в меню BIOS , указывающее, что CMOS очищена. Затем выключите его, снова подключите аккумулятор и закройте корпус. Загрузите компьютер, используйте меню BIOS для установки соответствующих параметров и используйте компьютер в обычном режиме.

Если этот процесс не помогает, обратитесь за помощью по телефону ASUS или к производителю компьютера.

Как исправить «Код 00» на материнской плате ASUS

Если вы получаете этот код ошибки, знайте, что проблему можно решить очень просто. Вы можете попробовать сбросить батарею CMOS или сбросить настройки BIOS / UEFI до заводских значений по умолчанию. Прежде чем попробовать эти методы, вам также следует использовать браслет, чтобы заземлить себя на корпусе вашего ПК. Это поможет предотвратить вероятность короткого замыкания из-за статического электричества и выровнять электрическую энергию, распространяющуюся между компонентами вашего ПК.

Сброс батареи CMOS

Первым шагом к устранению кода 00 на материнской плате ASUS является повторная установка батареи CMOS. Сначала этот процесс может показаться сложным, но на самом деле он очень прост. Отключите компьютер от сети и запишите, где находится каждый винт. Найдите перемычку CLRTC на материнской плате. Это два контакта, и перемычка будет установлена на «очистить часы реального времени». Убедитесь, что металлический проводник не касается других компонентов, иначе вы можете случайно коснуться его. После того, как вы успешно сбросили батарею CMOS, ваш компьютер должен загрузиться в меню BIOS.

Если эти два шага не помогли, попробуйте сбросить батарею CMOS на материнской плате ASUS. Батарея CMOS хранит компьютерную информацию и имеет тот же тип, что и аналоговые часы. Во-первых, извлеките батарейку CMOS и замените ее токопроводящим предметом. Следующим шагом в сбросе батареи CMOS на материнской плате ASUS является повторное подключение источника питания.

Батарея CMOS расположена на материнской плате, но может быть не видна сразу. Если вы не знаете, где его найти, обратитесь за помощью к руководству по материнской плате. Батарея CMOS обычно представляет собой небольшой круглый пластиковый отсек с металлическим язычком на одной стороне. Используя маленькую отвертку, отвинтите аккумулятор и дайте ему разрядиться в течение 30 минут. Как только аккумулятор зарядится, вставьте его обратно в материнскую плату. Когда система перезагрузится, она должна загрузиться нормально.

Сброс настроек BIOS/UEFI

Другим простым решением проблемы с кодом 00 на материнской плате ASUS является сброс настроек BIOS/UEFI на материнской плате. Вы можете сделать это, выбрав опцию «Устранение неполадок» в меню «Панель управления». Если это не решит проблему, попробуйте заменить батарею CMOS. В качестве альтернативы вы можете попробовать сбросить настройки BIOS/UEFI из настроек BIOS или UEFI.

Чтобы сбросить настройки BIOS на материнской плате ASUS, отключите компьютер от сети и извлеките батарею CMOS. Обратите внимание на расположение винтов. Затем снимите перемычку CLRTC, расположенную в памяти CMOS материнской платы. Эта перемычка состоит из двух контактов, первый из которых известен как перемычка очистки часов реального времени, которая используется для сброса CMOS на материнской плате. Важно, чтобы металлический проводник не касался других компонентов или пользователя. Теперь ваш компьютер сможет войти в меню BIOS, и вы сможете снова использовать свой компьютер.

Следующим шагом в устранении ошибки «Код 00» на материнской плате ASUS является перезагрузка компьютера в режиме восстановления. Вы можете сделать это, нажав маленькую кнопку перезагрузки в правом нижнем углу вашего ПК. Затем перейдите в меню настроек BIOS и выберите вариант восстановления настроек по умолчанию. Это вернет настройки к заводским значениям по умолчанию и устранит ошибку.

Сброс настроек UEFI до заводских

Если у вас возникла эта проблема, вы можете решить ее, сбросив настройки UEFI на материнской плате ASUS. Вы можете сделать это, открыв свой компьютер и введя соответствующие ключи в меню настроек UEFI. Вы также можете обратиться к специалисту по ремонту компьютеров, чтобы решить эту проблему. Ниже перечислены некоторые из наиболее распространенных шагов, которые можно предпринять для решения этой проблемы.

Перед тем, как попробовать какое-либо из этих решений, убедитесь, что у вас есть рабочая батарея CMOS. В некоторых случаях код ошибки материнской платы может быть результатом разгона процессора, графического процессора или оперативной памяти. К счастью, сброс этих компонентов до значений по умолчанию обычно решает проблему. Таким образом, вы можете продолжать пользоваться преимуществами разгона, гарантируя, что ваш компьютер работает с оптимальной производительностью.

Если вы все еще сталкиваетесь с этой проблемой, это может быть связано с повреждением BIOS. Чтобы обновить BIOS, перейдите в базу знаний материнских плат ASUS и узнайте, что такое BIOS и как загрузить и установить последнюю версию. Этот шаг также может привести к тому, что ваш компьютер не сможет загрузить свою операционную систему. Вы должны выполнять этот шаг только в том случае, если последовательность загрузки вашей материнской платы неблагоприятна.

Сброс настроек BIOS до заводских

Сброс настроек BIOS до заводских — это простой способ решить проблемы с кодом 00 на материнской плате ASUS. Этот процесс сбрасывает настройки BIOS до состояния по умолчанию и удаляет все данные из микросхем EPROM. Его также можно использовать для устранения проблем с пустыми экранами и сброса пароля BIOS. В любом случае выполните действия, описанные в этой статье, чтобы решить проблему.

В этой ошибке и общей нестабильности системы может быть виноват ряд разогнанных компонентов. Если вы подозреваете разогнанные компоненты, вам следует сбросить их до заводских настроек, чтобы избежать нестабильности системы.

Материнская плата может страдать от общей нестабильности системы, вызванной разгоном ОЗУ, ЦП, графического процессора или других компонентов. Как правило, ошибка устраняется восстановлением заводских настроек BIOS. Если предположить, что материнская плата работает нормально, батарейку CMOS можно заменить. Если на материнской плате есть батарея CMOS, важно сначала извлечь ее, а затем переустановить блок питания.

Если вы не можете войти в меню настроек BIOS, нажав кнопку «загрузка», вы можете перезагрузить компьютер, чтобы попробовать другой способ. Как правило, нажатие правой клавиши загрузки открывает меню настроек BIOS. Оттуда выберите параметр «Конфигурация хранилища по умолчанию» или сброс настроек к заводским и подтвердите операцию. Вы можете обнаружить, что ошибка «Код 00» была исправлена.

Замена модулей оперативной памяти

Чтобы решить эту проблему, вам необходимо сбросить все эти компоненты до значений по умолчанию. Если ничего не помогает, ответом может быть замена планок оперативной памяти. Вы также можете попробовать сбросить настройки BIOS или UEFI вашей материнской платы.

При замене планок оперативной памяти вы должны убедиться, что их напряжения, тайминги и емкости совпадают. Если модули оперативной памяти не идентичны, вы можете вручную настроить их так, чтобы они совпадали. Это решение должно работать для большинства пользователей. Вы должны отключить все устройства, прежде чем менять местами планки оперативной памяти.

Убедитесь, что ваша оперативная память правильно установлена в слотах. В случае компьютеров с Windows 7 щелкните вкладку «Windows» и выберите «Мой компьютер». На компьютерах с Windows 8.1 щелкните правой кнопкой мыши значок системы и выберите «Изменить память». Теперь вы должны сразу увидеть новую оперативную память. Как только вы это сделаете, вы снова сможете пользоваться своим компьютером!

Удаление разогнанных частот

Если у вас материнская плата ASUS, вы наверняка задавались вопросом, как удалить разогнанные частоты. Эти настройки находятся в разделе AI Tweaker BIOS. Вы должны нажать «Удалить», чтобы удалить их и перезагрузить компьютер. Затем зайдите в настройки BIOS и перейдите на вкладку «Дополнительно». Оказавшись там, выберите новую частоту ЦП, которую вы хотите использовать. Она должна быть как минимум на 10 МГц выше текущей.

Разгон — сложный процесс. Для повседневного использования вы должны запускать процессор при напряжении около 1,435 В. Если вы хотите разогнать процессор для игр, вам следует стремиться к более высоким напряжениям.
