Сигналы БИОС, расшифровка звуковых сигналов BIOS — AMI, Award, Phoenix, почему пищит спикер материнской платы

Главная » Железо » БИОС и UEFI » Расшифровка звуковых сигналов БИОС на материнской плате

На чтение 7 мин Просмотров 8.3к. Опубликовано Обновлено

Оглавление

  1. AMI (American Megatrends Inc.)
  2. Phoenix Technologies Ltd.
  3. Award Software International Inc.
  4. Dell Technologies
  5. IBM
  6. Compaq
  7. Основные рекомендации по устранению проблем

В этой статье я расшифрую звуковые сигналы БИОС основных производителей, которые передаются спикером материнской платы при возникновении каких-то не исправностей с компьютером или ноутбуком.

После запуска ПК или ноута происходит проверка работоспособности установленных комплектующих. Процессом управляет BIOS материнской платы и называется POST (от сокращения Power On Self Test — самотестирование при включении).

Если во время прохождения процедуры POST выявляются какие-нибудь неполадки, то БИОС сразу сообщает об этом специальным звуковым сигналом (писком различной частоты и длины). Во многих случаях могут выводится данные о проблеме на монитор.

В передаваемых сигналах зашифрована информация о возникшей проблеме с каким-либо оборудованием, что позволяет нам быстро найти и устранить причину неполадки. Ниже представлены таблицы с возможными звуковыми сигналами (кодами) БИОСа и их расшифровкой ⇒

AMI (American Megatrends Inc.)

Звуковые сигналы AMI BIOS
1 короткийСамотестирование закончено успешно, проблем нет
2 или 3 короткихнеисправность оперативной памяти (нарушена четность ОЗУ, не удается прочитать первые 64 килобайта оперативки)
4 или 7 короткихнеисправность материнской платы (сбой таймера)
5 или 11 короткихнеисправность центрального процессора (CPU)
6 короткихпроблема с клавиатурой (либо контроллер, но скорее всего не до вставлена в разъем PS/2 на материнке)
8 короткихсбой в работе памяти видеокарты
9 короткихошибки в BIOS материнской платы (нарушена контрольная сумма)
10 короткихошибки в микросхеме CMOS материнской платы или сел элемент питания (батарейка)
11 короткихсбой кэш-памяти
1 длинный + 1 короткийнеисправность блока питания
1 длинный + 2 короткихпроблема с видеокартой или оперативной памятью (не до конца вставлены в разъем)
1 длинный + 3 короткихнеисправна видеокарта или к разъемам материнской платы подключены неподдерживаемые модули ОЗУ
1 длинный + 4 короткихнет видеокарты
1 длинный + 8 короткихнеисправна видеокарта или к ней не подключен монитор
3 длинныхвышел из строя один или несколько модулей оперативной памяти (RAM)
5 коротких + 1 длинныйотсутствует оперативная память или модули ОЗУ установлены не правильно
Постоянный звуковой сигналкомпьютер перегрелся, возникли проблемы с оперативной памятью или блоком питания

Phoenix Technologies Ltd.

У этого разработчика своя система сигналов, которая состоит из коротких звуков и пауз между ними. Цифры — количество сигналов. Тире — паузы.

Звуковые сигналы Phoenix BIOS
1-1-2центральный процессор вышел из строя
1-1-3сбой в CMOS-памяти или разрядилась питающая ее батарейка
1-1-4ошибка в BIOS материнской платы (не совпадает контрольная сумма)
1-2-1, 1-4-1проблема с материнской платой
1-2-2, 1-2-3, 3-1-1, 3-1-2, 3-1-4сбой работы контроллера DMA (контроллер прямого доступа к оперативной памяти)
3-2-4, 4-2-3проблема с контроллером клавиатуры
1-3-1, 1-3-3, 1-3-4, 1-4-2неисправность оперативной памяти (ОЗУ)
3-3-4проблема с видеокартой
3-4-2проблема с BIOS видеокарты
3-4-1неисправен монитор
1-4-3, 4-2-1, 4-3-2, 4-3-3ошибка инициализации системного таймера
1-4-4проблема с одним из портов ввода-вывода
2-1-1, 2-1-2, 2-1-3, 2-1-4, 2-2-1, 2-2-2, 2-2-3, 2-2-4, 2-3-1, 2-3-2, 2-3-3, 2-3-4, 2-4-1, 2-4-2, 2-4-3, 2-4-4различные ошибки чтения и записи из и в оперативную память
4-2-4 4-4-3проблема с математическим сопроцессором, неполадка центрального процессора
4-3-1ошибка инициализации оперативной памяти
4-4-1неполадка одного из последовательных портов
4-4-2неполадка параллельного порта
Постоянно повторяющиеся сигналыматеринская плата вышла из строя
Звук сирены неисправность видеокарты, необходимо заменить конденсаторы
Непрерывный сигналсистема охлаждения центрального процессора вышла из строя

Award Software International Inc.

В 1998 году произошло слияние с Phoenix Technologies, поэтому с этого момента как отдельный разработчик биоса не существует.

Звуковые сигналы Aaward BIOS
1 короткийПК или ноутбук исправен, проблемы отсутствуют
2 коротких сбой в работе оперативной памяти. Нарушена четность.
3 длинныхпроблема с клавиатурой
1 длинный + 1 короткийнеисправность оперативной памяти
1 длинный + 2 короткихсбой в работе видеокарты
1 длинный + 3 короткихотсутствует или неисправна видеокарта
1 длинный + 9 короткихсбой чтения памяти BIOS
Повторяющийся 1 сигналнеисправность блока питания или отсутствие питания на комплектующих (видеокарта, HDD, SSD)
Повторяющаяся серия из 2 сигналовнеполадки центрального процессора
Непрерывный сигналпроблема с блоком питания (БП)

Dell Technologies

Расшифровка, так же, как и у Phoenix.

Звуковые сигналы БИОС Dell
1-2отсутствует видеокарта
1-2-2-3проблема с микросхемой BIOS (нарушена контрольная сумма)
1-3-1-3сбой в работе клавиатуры
1-3-3-1, 1-3-4-1, 1-3-4-3, 1-4-1-1различный ошибки оперативной памяти

IBM

Звуковые сигналы BIOS IBM
1 короткий проблем не найдено
2 короткихнеисправность в видеокарте
3 длинныхошибка контроллера, неправильно подключена клавиатура, плохой контакт (не до вставлена) в разъемах оперативной памяти
1 длинный + 1 короткийнеисправна материнская плата
1 длинный + 2 коротких или 1 длинный + 3 короткихпроблема с видеокартой
Повторяющиеся короткиепроблемы с блоком питания или материнской платой
Непрерывный неисправность блока питания или материнской платы

Compaq

Звуковые сигналы БИОСа Compaq
1 короткий тест пройден успешно
1 короткий + 2 длинныхнеисправность оперативной памяти
2 короткихНа экране монитора появляется предложение войти в программу CMOS Setup Utility. Проверьте правильность подключения всех комплектующих
1 длинный + 1 короткийпроблема с микросхемой BIOS или села питающая ее батарейка
1 длинный + 2 короткихполомка видеокарты или она установлена не правильно
Постоянный сигналнеполадки оперативной памяти

Основные рекомендации по устранению проблем

Из своего опыта могу сказать, что наиболее частые проблемы при загрузке ПК или ноутбука, когда материнка начинает пищать являются ⇒

  • не до конца вставлены интерфейсный шлейфы в заднюю панель материнской платы. Особенно это касается мышек, клавиатур и видеокарт;
  • плохая внутренняя сборка настольного ПК. Плохо вставляют в разъемы оперативную память, видеокарты и другие платы расширения. Это может возникать как из-за попадания пыли в разъемы, так из-за окисления контактов на платах расширения и оперативки;

Решить это можно продувкой разъемов и очисткой контактов стирательной резинкой и протиркой их спиртом.

  • неправильно выставленные настройки БИОС, из-за которых комп не может запуститься. Часто возникает при разгоне центрального процессора или оперативки. В этом случае поможет его сброс до заводских настроек. Более подробно об этом вы можете почитать в моей статье как сбросить БИОС.

Что означает один длинный два коротких сигнала bios?

Что означает 3 коротких сигнала биос?

Что означает 3 длинных сигнала биос?

Что означает 4 коротких сигнала bios?

Что означает 5 коротких сигналов биос?

Что означает один длинный три коротких сигнала bios?

Да

33.33%

Нет

66.67%

Проголосовало: 6

Александр

В 1998 году — первое знакомство с компьютером. С 2002 года постоянно развиваюсь и изучаю компьютерные технологии и интернет. Сейчас военный пенсионер. Занимаюсь детьми, спортом и этим проектом.

Задать вопрос

( Пока оценок нет )

Звуковые сигналы BIOS — Настройка BIOS

Звуковые сигналы BIOS

Наверное, многие пользователи замечали, что после нажатия кнопки POWER системного блока спустя некоторое время система выдает один короткий звуковой сигнал, после чего продолжается загрузка компьютера. Данный звуковой сигнал свидетельствует о том, что процедура самотестирования POST успешно завершена и будет выполнена загрузка операционной системы.




Если же во время загрузки компьютера была обнаружена неисправность/ошибка, работа системы приостанавливается и на экран монитора выводится сообщение о возникшей ошибке. Сообщения об ошибках зачастую имеют звуковое сопровождение воспроизводимое при помощи встроенного динамика (спикера —  пищалка).

Звуковые сигналы БИОС используются в следующих случаях:

— Чтобы помочь разобраться у возникшей неисправности;

— Когда возможна ситуация, при которой вывод сообщения на экран может быть не выполнен;

— Чтобы привлечь внимание пользователя при выводе сообщения.



Звуковые сигналы БИОСа имеют разную продолжительности, комбинацию последовательности звуковых сигналов , и/или высоту тона сигнала. Поэтому данные звуковые сигналы оказывают неоценимую помощь при быстрой диагностики проблем в работе компьютера.

Поскольку, на сегодня наиболее распространенными являются BIOS  AWARD, AMI, IBM, AST, Phoenix, Compaq, DELL, Quadtel ниже будут приведены звуковые сигналы данных БИОС.



Звуковые сигналы AWARD BIOS













Сигнал

Значение (Описание ошибки)

1 короткий

Процедура POST выполнена, ошибок не обнаружено, загрузка системы продолжается.

2 коротких

Возникла некритическая ошибка, которую возможно исправить с помощью настроек BIOS Setup. Сигнал может сопровождаться сообщением с описанием ошибки и сообщением, предлагающим войти в BIOS Setup.

3 длинных

Ошибка контроллера клавиатуры. Рекомендуется перезагрузить компьютер. Если ошибка повторилась, проблема кроется в материнской плате.

1 короткий, 1 длинный

Ошибка оперативной памяти. Рекомендуется перезагрузить компьютер, достать модули ОЗУ из слотов, вставить их обратно. Если ошибка повторилась – понадобится замена модулей оперативной памяти.

1 длинный, 2 коротких

Не обнаружен видеоадаптер или ошибка видеопамяти. Проверьте качество установки видеокарты в слот расширения. Если видеокарта интегрированная, возможно потребуется замена материнской платы. Сигнал может возникать, если к видеокарте не подключен монитор.

1 длинный, 3 коротких

Ошибка клавиатуры. Необходимо проверить качество соединения коннектора клавиатуры с разъемом на материнской плате. Сигнал может возникать в случае неисправности клавиатуры или материнской платы.

1 длинный, 9 коротких

Ошибка возникает в случае возникновения проблем при чтении БИОС или если неисправна микросхема BIOS. Зачастую, решением данной неисправности есть перепрошивка BIOS.

Повторяющийся короткий

Блок питания неисправен. Необходимо заменить БП. Ошибка также возникает при замыкании в цепях питания.

Повторяющийся длинный

Ошибка оперативной памяти. Сигнал может возникать, если неправильно установлены модули ОЗУ (или один из модулей оперативной памяти неисправен).

Непрерывный

Блок питания неисправен. Необходимо заменить БП.

Сигнал отсутствует

Блок питания не исправен или не подключен к материнской плате.

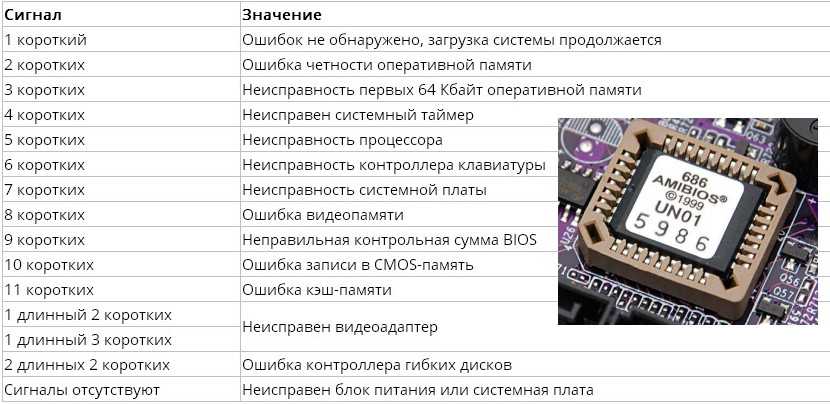

Звуковые сигналы AMI BIOS

















Сигнал

Значение (описание ошибки)

1 короткий

Процедура POST выполнена, ошибок не обнаружено, загрузка системы продолжается

2 коротких

Ошибка четности оперативной памяти. Рекомендуется перезагрузить компьютер, достать модули ОЗУ из слотов, вставить их обратно. Если ошибка повторилась – понадобится замена модулей оперативной памяти.

3 коротких

Ошибка первых 64 Кбайт оперативной памяти. Рекомендуется перезагрузить компьютер, достать модули ОЗУ из слотов, вставить их обратно. Если ошибка повторилась – понадобится замена модулей оперативной памяти.

4 коротких

Неисправен системный таймер материнской платы. Если ошибка проявляется при каждом включении компьютера, необходимо заменить материнскую плату.

5 коротких

Проблемы с процессором. Рекомендуется перезагрузить компьютер. Если неисправность не устранена – необходимо заменить ЦП.

6 коротких

Ошибка клавиатуры. Необходимо проверить качество соединения коннектора клавиатуры с разъемом на материнской плате. Сигнал может возникать в случае неисправности клавиатуры или материнской платы.

7 коротких

Ошибка материнской платы. Рекомендуется перезагрузить компьютер. Если неисправность не устранена – необходимо заменить системную плату.

8 коротких

Не обнаружен видеоадаптер или ошибка видеопамяти. Проверьте качество установки видеокарты в слот расширения. Если видеокарта интегрированная, возможно потребуется замена материнской платы.

9 коротких

Ошибка контрольной суммы BIOS. Сигнал может сопровождаться сообщением с описанием ошибки. Проблема может решится в случае обновления (прошивки) содержимого BIOS.

10 коротких

Ошибка записи в CMOS память. Рекомендуется перезагрузить компьютер. Если неисправность не устранена – необходимо заменить системную плату или микросхему CMOS.

11 коротких

Ошибка внешней кэш-памяти (это память, которая установлена в слотах системной платы).

1 длинный 2 коротких

Не обнаружен видеоадаптер. Ошибка может возникать, если не подключен видеоадаптер или он неисправен. Проверьте качество установки видеокарты в слот расширения. Если проблема не решила, скорее всего, понадобится замена видеокарты.

1 длинный 3 коротких

Не обнаружен видеоадаптер. Ошибка может возникать, если не подключен видеоадаптер или он неисправен. Проверьте качество установки видеокарты в слот расширения. Если проблема не решила, скорее всего, понадобится замена видеокарты.

1 длинный 8 коротких

Не обнаружен видеоадаптер или ошибка видеопамяти. Проверьте качество установки видеокарты в слот расширения. Если видеокарта интегрированная, возможно потребуется замена материнской платы. Сигнал может возникать, если к видеокарте не подключен монитор.

Сигналы отсутствуют

Блок питания не исправен или не подключен к материнской плате.



Звуковые сигналы IBM BIOS












Сигнал

Значение (описание ошибки)

1 короткийУспешный POST
1 сигнал и пустой экранНеисправна видеосистема
2 короткихНеисправна Bидеосистема
3 длинныхНеисправна материнская плата (ошибка контроллера клавиатуры), неконтакт оперативной памяти
1 длинный, 1 короткийНеисправна материнская плата
1 длинный, 2 короткихНеисправна видеосистема (Mono/CGA)
1 длинный, 3 короткихНеисправна видеосистема (EGA/VGA)
Повторяющийся короткийНеисправности связаны с блоком питания или материнской платой
НепрерывныйПроблемы с блоком питания или материнской платой
ОтсутствуетНеисправны блок питания, материнская плата, или динамик



Звуковые сигналы AST BIOS





















Сигнал Значение (описание ошибки)
1 короткийОшибка при проверке регистров процессора. Неисправность процессора
2 короткихОшибка буфера клавиатурного контроллера. Неисправность клавиатурного контроллера.
3 короткихОшибка сброса клавиатурного контроллера. Неисправность клавиатурного контроллера или системной платы.
4 короткихОшибка связи с клавиатурой.
5 короткихОшибка клавиатурного ввода.
6 короткихОшибка системной платы.
9 короткихНесовпадение контрольной суммы ПЗУ BIOS. Неисправна микросхема ПЗУ BIOS.
10 короткихОшибка системного таймера. Системная микросхема таймера неисправна.
11 короткихОшибка микросхемы системной логики (чипсета).
12 короткихОшибка регистра управления питанием в энергонезависимой памяти.
1 длинныйОшибка контроллера DMA 0. Неисправна микросхема контроллера DMA канала 0.
1 длинный, 1 короткийОшибка контроллера DMA 1. Неисправна микросхема контроллера DMA канала 1.
1 длинный, 2 короткихОшибка гашения обратного хода кадровой развёртки. Возможно, неисправен видеоадаптер.
1 длинный, 3 короткихОшибка в видеопамяти. Неисправна память видеоадаптера.
1 длинный, 4 короткихОшибка видеоадаптера. Неисправен видеоадаптер.
1 длинный, 5 короткихОшибка памяти 64K.
1 длинный, 6 короткихНе удалось загрузить векторы прерываний. BIOS не смог загрузить векторы прерываний в память
1 длинный, 7 короткихНе удалось инициализировать видеоподсистему.
1 длинный, 8 короткихОшибка видеопамяти.

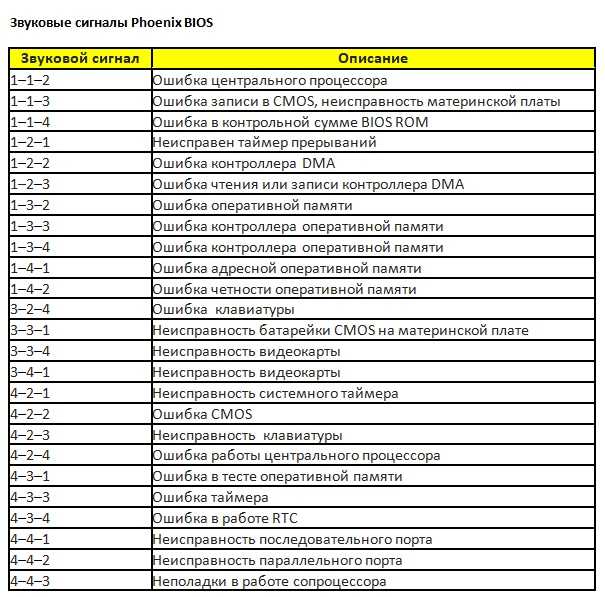

Звуковые сигналы Phoenix BIOS

Beep-коды представлены последовательностью звуковых сигналов. Например, 1-1-2 означает 1 звуковой сигнал, пауза, 1 звуковой сигнал, пауза, и 2 звуковых сигнала.
















































Сигнал Значение (описание ошибки)
1-1-2Ошибка при тесте процессора. Процессор неисправен. Замените процессор
1-1-3Ошибка записи/чтения данных в/из CMOS-памяти.
1-1-4Обнаружена ошибка при подсчете контрольной суммы содержимого BIOS.
1-2-1Ошибка инициализации материнской платы.
1-2-2 или 1-2-3Ошибка инициализации контроллера DMA.
1-3-1Ошибка инициализации схемы регенерации оперативной памяти.
1-3-3 или 1-3-4Ошибка инициализации первых 64 Кбайт оперативной памяти.
1-4-1Ошибка инициализации материнской платы.
1-4-2Ошибка инициализации оперативной памяти.
1-4-3Ошибка инициализации системного таймера.
1-4-4Ошибка записи/чтения в/из одного из портов ввода-вывода.
2-1-1Обнаружена ошибка при чтении/записи 0-го бита (в шестнадцатеричном представлении) первых 64 Кбайт ОЗУ
2-1-2Обнаружена ошибка при чтении/записи 1-го бита (в шестнадцатеричном представлении) первых 64 Кбайт ОЗУ
2-1-3Обнаружена ошибка при чтении/записи 2-го бита (в шестнадцатеричном представлении) первых 64 Кбайт ОЗУ
2-1-4Обнаружена ошибка при чтении/записи 3-го бита (в шестнадцатеричном представлении) первых 64 Кбайт ОЗУ
2-2-1Обнаружена ошибка при чтении/записи 4-го бита (в шестнадцатеричном представлении) первых 64 Кбайт ОЗУ
2-2-2Обнаружена ошибка при чтении/записи 5-го бита (в шестнадцатеричном представлении) первых 64 Кбайт ОЗУ
2-2-3Обнаружена ошибка при чтении/записи 6-го бита (в шестнадцатеричном представлении) первых 64 Кбайт ОЗУ
2-2-4Обнаружена ошибка при чтении/записи 7-го бита (в шестнадцатеричном представлении) первых 64 Кбайт ОЗУ
2-3-1Обнаружена ошибка при чтении/записи 8-го бита (в шестнадцатеричном представлении) первых 64 Кбайт ОЗУ
2-3-2Обнаружена ошибка при чтении/записи 9-го бита (в шестнадцатеричном представлении) первых 64 Кбайт ОЗУ
2-3-3Обнаружена ошибка при чтении/записи 10-го бита (в шестнадцатеричном представлении) первых 64 Кбайт ОЗУ
2-3-4Обнаружена ошибка при чтении/записи 11-го бита (в шестнадцатеричном представлении) первых 64 Кбайт ОЗУ
2-4-1Обнаружена ошибка при чтении/записи 12-го бита (в шестнадцатеричном представлении) первых 64 Кбайт ОЗУ
2-4-2Обнаружена ошибка при чтении/записи 13-го бита (в шестнадцатеричном представлении) первых 64 Кбайт ОЗУ
2-4-3Обнаружена ошибка при чтении/записи 14-го бита (в шестнадцатеричном представлении) первых 64 Кбайт ОЗУ
2-4-4Обнаружена ошибка при чтении/записи 15-го бита (в шестнадцатеричном представлении) первых 64 Кбайт ОЗУ
3-1-1Ошибка инициализации второго канала DMA.
3-1-2 или 3-1-4Ошибка инициализации первого канала DMA.
3-2-4Ошибка инициализации контроллера клавиатуры.
3-3-4Ошибка инициализации видеопамяти.
3-4-1Возникли серьёзные проблемы при попытке обращения к монитору.
3-4-2Не удается инициализировать BIOS видеоплаты.
4-2-1Ошибка инициализации системного таймера.
4-2-2Тестирование завершено.
4-2-3Ошибка инициализации контроллера клавиатуры.
4-2-4Критическая ошибка при переходе центрального процессора в защищенный режим.
4-3-1Ошибка инициализации оперативной памяти.
4-3-2Ошибка инициализации первого таймера.
4-3-3Ошибка инициализации второго таймера.
4-4-1Ошибка инициализации одного из последовательных портов.
4-4-2Ошибка инициализации параллельного порта.
4-4-3Ошибка инициализации математического сопроцессора.
Длинные, непрекращающиеся сигналыНеисправна материнская плата.
Звук сирены с высокой на низкую частотуНеисправна видеокарта, проверить электролитические емкости, на утечку или заменить все на новые, заведомо исправные.
Непрерывный сигналНе подключен (неисправен) кулер CPU.



Звуковые сигналы Compaq BIOS









Сигнал Значение (описание ошибки)
1 короткийОшибок нет. Нормальная загрузка системы.
1 длинный + 1 короткийОшибка контрольной суммы памяти CMOS BIOS. Возможно сел аккумулятор ROM.
2 короткихГлобальная ошибка.
1 длинный + 2 короткихОшибка инициализации видеокарты. Проверьте правильность установки видеокарты.
7 сигналов (1 длинный, 1 с, 1?, 1 короткий, пауза, 1 длинный, 1 короткий, 1 короткий)Неисправность видеокарты AGP. Проверьте правильность установки.
1 длинный постоянныйОшибка оперативной памяти, попробуйте перезагрузиться.
1 короткий + 2 длинныхНеисправность оперативной памяти. Перезагрузитесь через Reset.



Звуковые сигналы DELL BIOS

Beep-коды представлены последовательностью звуковых сигналов. Например, 1-1-2 означает 1 звуковой сигнал, пауза, 1 звуковой сигнал, пауза, и 2 звуковых сигнала.










Сигнал Значение (описание ошибки)
1-2Не подключена видеокарта
1-2-2-3Ошибка контрольной суммы ПЗУ BIOS
1-3-1-1Ошибка обновления DRAM
1-3-1-3Ошибка клавиатуры 8742
1-3-3-1Неисправна память
1-3-4-1Ошибка ОЗУ на линии xxx
1-3-4-3Ошибка ОЗУ на младшем бите xxx
1-4-1-1 тестОшибка ОЗУ на старшем бите xxx



Звуковые сигналы Quadtel BIOS






Сигнал Значение (описание ошибки)
1 короткий сигналОшибок не обнаружено, ПК исправен
2 коротких сигналаCMOS RAM повреждена. Заменить IC, если это возможно
1 длинный, 2 коротких сигналаОшибка видеоадаптера. Неисправен видеоадаптер. Переустановите видеоадаптер или замените адаптер, если это возможно
1 длинный, 3 коротких сигналаОдин или несколько из периферийных контроллеров неисправен. Замените контроллеры и проведите повторное тестирование



Добавить комментарий

Что выше Декодирование 4G — темная лошадка вашего BIOS. Должен ли он быть включен?

Rinocrosserв 16:25 (02.08.21)

В BIOS современных материнских плат можно найти чекбокс Above 4G Decoding, а теперь рядом с ним появилась полоса Resizable Bar. А Resizable Bar уже хорошо объяснила AMD — процессор может напрямую общаться с картой через пару больших шагов, вместо миллиона крошечных.

Но что же тогда такое декодирование выше 4G и равно ли оно Resizable Bar? Ни одна статья в Интернете не объясняет этот термин точно, но я постараюсь дать наилучшее возможное объяснение.

Что умеет этот переключатель и зачем видеокарте столько памяти?

Вы могли заметить, что видеокарта выглядит как отдельный компьютер внутри компьютера. У этих устройств есть свой BIOS, отдельный набор памяти, свои схемы питания и, конечно же, свой процессор, пусть даже и называемый GPU, а не CPU. Несложно догадаться, что с центральным процессором у них схожие и разные функции, но общаться они должны: именно центральный процессор управляет видеокартой.

Поэтому для взаимодействия процессор часто размещает копии или кеш данных в оперативной памяти для работы с видеокартой. Затем он передает такую ​​информацию на карту по шине PCI. Обычно область для хранения такой информации ограничивалась первыми 4 гигабайтами оперативной памяти.

А так как современный софт, операционные системы и процессоры стали работать с 64-битами, то и пространством надо управлять намного больше. А после 32-битных, где было ограничение всего в 4 Гигабайта данных, теперь железо и софт могут одновременно обрабатывать гораздо большие значения (теоретически до 16 Эксабайт, в существующих аппаратных реализациях всего 256 Терабайт) .

Должен ли я включить декодирование выше 4G?

Судя по отзывам, чинить то, что не сломано, не стоит: у некоторых пользователей возникают проблемы при включении этой опции. Тем не менее, владельцы карт с объемом памяти более 4 ГБ или с более чем 16 ГБ оперативной памяти в системе могут попробовать эту функцию для лучшего выполнения вычислительных задач. Перед этим многие рекомендуют обновить драйвера и биос.

Например, для научных вычислений на картах Tesla, рендеринга больших сцен для 3D-художников или майнинга современных криптовалют для эффективного использования потребуется одновременно более 4 гигабайт данных.

Раньше задача решалась очередью промежуточных операций в драйверах и системе поэтому она никогда не превышает выделенных 4 Гигабайт, но это снижает производительность, а для некоторых задач и вовсе неприемлемо (владельцы карт Tesla или нескольких платы видеозахвата уже давно сталкиваются с проблемами).

  • Например, для работы с сигналом RGB24 на сайте Avermedia прямо указано, что сигнал не укладывается в стандартные 32 бита.
  • Крипто-майнерам рекомендуется включать галочку с момента ее появления в BIOS для правильного масштабирования между двумя и более картами, потому что даже сейчас ограничение в 4 ГБ просто неприемлемо для майнинга ETH.

Стоит учесть, что в некоторые моменты может возрастать потребление оперативной памяти, поэтому проводить этот трюк на компьютерах с 8-12Гб в современных реалиях довольно опасно.

Требуется ли декодирование выше 4G для игр?

Флажок «Декодирование выше 4G» обязательно необходим для того, чтобы полоса изменения размера работала для пользователей Radeon 6000 (RDNA2) и NVIDIA RTX 3000 (Ampere). Причем обе функции уже можно включить на современных материнских платах со свежим биосом.

В чем разница между этими двумя технологиями?

  • Выше 4G Декодирование влияет на количество оперативной памяти, выделяемой за один раз процессору для работы с видеопамятью. И это объясняет некоторое увеличение потребления оперативной памяти. Раньше приходилось ютиться в блоке 4 ГБ, а с выше 4G можно использовать всю площадь.
  • Панель с изменяемым размером позволяет графическому API передавать большие блоки памяти на графическую карту. Раньше они общались кусками по 256 мегабайт, а теперь можно отправлять сразу много и из любого участка памяти.

Звучит как довольно удобная комбинация. Кстати, меня толкнули в грешную страну настройки биоса из-за расследования бума майнинга. Ну хоть какая-то польза от этих молодцов… шахтеров!

Какое оборудование в настоящее время поддерживает декодирование выше 4G?

В настоящее время декодирование выше 4G может быть включено на материнских платах с поддержкой процессоров AMD Ryzen 5000 (например, чипсеты AMD B550, X570), а на других платформах эта функция определяется производителем.

Если вы не найдете такой функции, то вам может понадобиться обновление биоса (если заявлена ​​поддержка в описании обновлений или от производителя).

Для пользователей Intel эта функция широко доступна на чипсетах Z490, но также опционально встречается на Z390 и даже на некоторых серверных решениях, в том числе относительно старых, потому что сама опция была включена в стандарт PCI-E более чем 10 лет назад.

И теперь NVIDIA также поддерживает Resizable Bar

Ринокроссерв 20:36 (30.03.21)

5

5

35

4

3

6

Technologies

Обучение

AMD RADEON RX 6800

AMD RADEON RX 6800 XT

AMD RADEON RX 6900 XT

NVIDIA

AMD

RADEON

Bios

DehoNING

9 0002

9 0002

. 0003

Панель с изменяемым размером

PCI-Express

Аппаратное обеспечение

Аппаратное обеспечение компьютера

Аналогичное

15:10 (14/05/22)

Ринокроссер в

#Технологии

15:25 (05.02.22)

Ринокроссер в

#GameDEV#Learning

20:40 (26/05/21)

Ринокроссер в

#GameDEV

22:39 (18/05/21)

Rinocrosser в

#Игры#Технологии#Все

18:14 (05.02.21)

Ринокроссер в

#Игры

13:46 (29/04/21)

Ринокроссер в

#Игры

Память

— что такое «декодирование выше 4G»?

спросил

Изменено
1 год, 10 месяцев назад

Просмотрено
189k раз

Я столкнулся с проблемой, из-за которой, если я не включу «Декодирование выше 4G» в настройках BIOS, моя серверная система не будет загружаться с определенным количеством устройств хранения.

Результаты Google дают это:
«Определение «декодирования выше 4G» позволяет пользователю включать или отключать сопоставление памяти ввода-вывода для 64-битного устройства PCIe с адресным пространством 4 ГБ или более, поскольку основная карта VGA всегда должна отображаться ниже адреса 4 ГБ. »
(https://www.asus.com/support/FAQ/1004170/)

Но что это значит для того, кто мало разбирается в компьютерах?

  • память
  • биос

2

Поскольку официального ответа никогда не было, и это один из первых результатов Google:

Это позволяет 64-битным устройствам PCIe использовать адреса в 64-битном адресном пространстве. Поскольку 32-разрядные операционные системы не могут получить доступ к 64-разрядному адресному пространству*, этот параметр выбран из соображений совместимости. В большинстве случаев его не нужно включать. По моему опыту, большинство материнских плат по умолчанию отключают этот параметр. Обычно нет ничего плохого в том, чтобы включить его, если у вас 64-битная ОС.

Как правило, люди включают его, когда у них установлено много карт PCIe, например, с тройным и четырехъядерным SLI и с использованием вычислительных модулей GPGPU, таких как NVIDIA Tesla. Он чаще используется на рабочих станциях и серверах.

Поскольку ни один из параметров не должен вызывать проблем в 64-разрядной операционной системе, в большинстве случаев вы можете включить или отключить его без каких-либо побочных эффектов.
______________
* Обратите внимание, что 32-разрядный процессор или процессор в 32-разрядном режиме
может получить доступ к 2 32 байтам,
это 2 2 × 2 30 = 4 гигабайта (4 гигабайта).

4

На компьютерах с архитектурой x86 пространство памяти является общим в системе. Карты системной памяти снизу вверх (0 -> xGB), а пространство памяти PCI находится в верхней части пространства системной памяти (xxx —> FFFFFFFF 4GB-1). Обратите внимание, что «пространство памяти» — это не «память». Это просто диапазоны адресов для HW для декодирования и утверждения транзакций.

Обычно это нормально, поскольку устройства PCI/PCIe обычно запрашивают разумный объем памяти для своего PCI BAR (диапазона базовых адресов), например 64 КБ или меньше. BAR — это место, где находятся такие вещи, как регистры, специфичные для устройства, и то, к чему драйвер устройства может получить доступ для управления устройством. Очень большие BAR не применимы к большинству устройств, потому что они используют механизмы DMA для передачи данных, а не центральный процессор, выполняющий доступ к PIO (очень низкая производительность), поэтому им не нужно сопоставлять свое внутреннее хранилище с BAR.

Как только вы начинаете использовать устройства типа GPU, например, устройства более высокого уровня требуют очень больших пространств PCI BAR, таких как 32 ГБ или более. Если ваше пространство памяти PCI ограничено 32-разрядным, то нет доступного диапазона адресов для размещения 32 ГБ. Таким образом, перечисление PCI в BIOS начало поддерживать назначение 64-разрядного PCI BAR во время перечисления. Обычно это началось около 12 лет назад, и некоторые из первых алгоритмов, которые его поддерживали, все еще имели ошибки или ограничения. Некоторые системы зависали, если размер BAR превышал 8 ГБ. С тех пор алгоритмы перечисления PCI улучшились.

Таким образом, «Декодирование более 4 ГБ» означает, что перечислению BIOS PCI «разрешено» назначать диапазоны памяти PCI BAR выше 4 ГБ (макс. 32-разрядный). Это может быть сделано даже для небольших шин PCI BAR, если они сообщают о себе как о 64-разрядных.

Обратите внимание, что в устройствах PCI/PCIe шины PCI BAR являются 32-разрядными. Если PCI BAR хочет поддерживать 64-битный, он «объединяет» 2 32-битных BAR для хранения 64-битного адреса. Устройство с «64-битным PCI BAR 2» означает, что его BAR 2 является младшим 32b от назначенного адреса, а BAR 3 становится старшим 32b.

Также обратите внимание, что 32-разрядная архитектура x86 по-прежнему может получать доступ к PCI BAR размером более 4 ГБ из-за PAE.

Если вы используете 32-разрядную операционную систему, вам почти наверняка потребуется отключить эту функцию, иначе ОС может вообще не видеть часть вашего оборудования.
Поскольку это сопоставит вашу видеопамять с доступными примерно 3,5 ГБ, вам следует использовать любые инструменты, поставляемые с ней, и убедиться, что она не использует намного больше памяти, чем вам нужно, поскольку эта память не будет доступна для вашей операционной системы и Программы. Большинство из них может быть ограничено до 128 или 256 Кб.
Если вы используете 64-битную ОС с объемом памяти 8 ГБ или более, вы, вероятно, можете не использовать эту опцию, если только вы не играете с дорогой видеокартой.

По-видимому, декодирование выше 4G необходимо для разблокировки «Smart Access Memory» с новейшим графическим процессором AMD NAVI… что позволяет увеличить производительность в играх до 16%.

Эта опция позволяет картам Tesla сопоставлять свою видеопамять непосредственно с диапазоном памяти машины, к которой она подключена.

Читайте также:
