Чтобы удаленно управлять состоянием серверной платформы, системные администраторы и инженеры пользуются технологией IPMI, которая значительно упрощает им жизнь. Теперь не надо каждый раз бежать к серверу, чтобы нажать на кнопку перезагрузки ― своевременно реагировать на критические неполадки можно сидя дома в уютном кресле. В этой статье рассмотрим основные компоненты IPMI и детали работы технологии. Что […]

Чтобы удаленно управлять состоянием серверной платформы, системные администраторы и инженеры пользуются технологией IPMI, которая значительно упрощает им жизнь. Теперь не надо каждый раз бежать к серверу, чтобы нажать на кнопку перезагрузки ― своевременно реагировать на критические неполадки можно сидя дома в уютном кресле. В этой статье рассмотрим основные компоненты IPMI и детали работы технологии.

Что такое IPMI

Аббревиатура IPMI расшифровывается как Intelligent Platform Management Interface (интеллектуальный интерфейс управления платформой). Через IPMI можно удаленно подключиться к серверу и управлять его работой:

• Проводить мониторинг физического состояния оборудования, например, проверять температуру отдельных составляющих системы, уровни напряжения, скорость вращения вентиляторов
• Восстанавливать работоспособность сервера в автоматическом или ручном режиме (удаленная перезагрузка системы, включение/выключение питания, загрузка ISO-образов и обновление программного обеспечения)
• Управлять периферийными устройствами
• Вести журнал событий
• Хранить информацию об используемом оборудовании

Допустим, инженер перенастраивает сеть на сервере, допускает ошибку в конфигурации и теряет доступ по SSH. Как теперь «достучаться» до сервера? Можно подключиться по IPMI и поменять настройки.

IPMI хорош тем, что перечисленные выше функции доступны вне зависимости от работы процессора, BIOS или операционной системы (ОС) управляемой платформы. Например, можно удаленно перезагрузить сервер, если зависла ОС, или поискать причину выхода из строя CPU в журнале системных событий. Управлять можно даже выключенным сервером ― достаточно того, что сервер подключен к электрической сети.

После того как сервер смонтировали и подключили к сети, инженеры Selectel настраивают BIOS и IPMI. Дальше можно выйти из шумной серверной и продолжить настраивать оборудование удаленно. Как только первоначальная настройка закончена, клиенты Selectel могут управлять работой выделенных серверов и серверов произвольной конфигурации через IPMI.

Историческая справка

Первую версию спецификации IPMI v1.0 разработали совместно компании Intel, Dell, NEC и Hewlett-Packard в 1998 году. На практике обнаружились уязвимости и недостатки, которые исправили в последующих версиях IPMI v1.5 и v2.0.

Спецификация IPMI стандартизирует интерфейс общения, а не конкретную реализацию в «железе», поэтому IPMI не требует использования специальных запатентованных устройств и определенных микроконтроллеров. Производители, придерживаясь спецификаций, разрабатывают собственное оборудование IPMI, встроенное в серверные платформы:

Компании устанавливают свои цены на предоставляемую технологию. Если стоимость реализации IPMI увеличивается, цена аренды сервера растет, так как напрямую зависит от стоимости расходников.

Решения производителей отличаются между собой:

• Наглядностью информации о состоянии оборудования
• Уникальным набором приложений для восстановления работоспособности сервера, если отказали какие-либо комплектующие
• Возможностью собирать статистику по всем комплектующим сервера, в том числе подключенным через карты расширения PCI, NVM и т.д.
• Использование технологии не только в серверном оборудовании, но и с обычными компьютерами через платы расширения PCI-Express

На деле для комфортной работы с удаленной консолью и своевременного оповещения о проблемах достаточно базового функционала IPMI.

Хотя производители предоставляют измененный и доработанный IPMI, реализация его архитектуры остается схожей. Разберемся, из чего состоит технология, опираясь на официальную спецификацию компании Intel.

Базовые компоненты любого IPMI

Контроллеры управления

В центре архитектуры — «мозг» IPMI, микроконтроллер BMC (Baseboard Management Controller). Через него как раз и происходит удаленное управление сервером. По сути, BMC ― это отдельный компьютер со своим программным обеспечением и сетевым интерфейсом, который распаивают на материнской плате или подключают как плату расширения по шине PCI management bus.

Базовые компоненты архитектуры IPMI

BMC питается от дежурного напряжения материнской платы, то есть работает всегда, вне зависимости от состояния сервера.

К BMC можно подключить дополнительные контроллеры управления (Management Controllers, MCs), чтобы расширить возможности базового управления. Например, в то время как основная система управляется функциями BMC, MCs подключаются для мониторинга различных подсистем: резервных источников питания, RAID-накопителей, периферийных устройств.

MCs поставляются самостоятельными платами, отдельными от центрального BMC, поэтому их также называют Satellite Controllers. Дополнительных контроллеров может быть несколько, а вот центральный BMC — один.

К BMC контроллеры подключаются через интерфейс IPMB (Intelligent Platform Management Bus ― шина интеллектуального управления платформой). IPMB ― это шина на основе I2C (Inter-Integrated Circuit), по которой BMC перенаправляет команды управления к различным частям архитектуры:

• Общается с дополнительными контроллерами (MCs)
• Считывает данные сенсоров (Sensors)
• Обращается к энергонезависимому хранилищу (Non-Volatile Storage)

Архитектура IPMI реализована так, что удаленный администратор не имеет прямого доступа к компонентам системы. Например, чтобы получить данные с сенсоров, удаленный администратор посылает команду на BMC, а BMC в свою очередь обращается к сенсорам.

Кроме передачи команд на BMC можно настроить автоматическое выполнение действий контроллером с помощью следующих механизмов:

PEF (Platform Event Filtering)	BMC хранит таблицу событий с информацией о том, на какие события реагировать и какие действия предпринять. Когда BMC получает сообщение о событии, он сравнивает данные с таблицей и выбирает, как реагировать на событие. Реакция включает такие действия, как выключение, перезагрузка системы, формирование оповещения
Watchdog Timer	Таймер настраивается на выполнение действия по истечении заданного промежутка времени. Действия включают в себя выключение, перезагрузку сервера, прерывание процессов. Если в качестве таймаута задать значение 0, действие будет выполнено сразу же. В зависимости от реализации Watchdog может опрашивать систему о состоянии раз в заданный временной интервал. Если система не отвечает (например, при зависании), инициируется действие
Firmware Firewall	Некоторые действия BMC, реализуемые в отдельно стоящем сервере, могут нарушить работу модульных платформ (например, блейд-сервера). Чтобы предотвратить возможные проблемы, файрвол позволяет BMC блокировать настройки, команды IPMI и операции записи, поступающие через системный интерфейс. Файервол также содержит набор команд, через которые можно узнать, какие команды и функции управления доступны для конкретной платформы

Настройка PEF и Watchdog Timer в BIOS сервера

Энергонезависимое хранилище

Энергонезависимое хранилище остается доступным даже при сбое CPU сервера, например, через локальную сеть; состоит из трех областей:

• System Event Log (SEL) ― журнал системных событий
• Sensor Data Record (SDR) Repository ― репозиторий, хранящий данные о сенсорах
• Field Replaceable Units (FRUs) Info ― инвентарная информация о модулях системы

Модули системы генерируют (Event Generator) или получают (Event receiver) события. MCs выступают в качестве генераторов событий, а BMC в архитектуре может выполнять обе роли. BMC получает сообщения о событиях по системному интерфейсу и IPMB, затем регистрирует их в System Event Log (SEL).

К реализации SEL есть обязательные требования:

• SEL хранит в памяти не меньше 16 событий
• К информации, хранящейся в SEL, можно получить доступ вне зависимости от доступа к BMC и состояния управляемой платформы

Команды IPMI допускают чтение и удаление SEL. Поскольку память SEL ограничена, периодически журнал надо проверять и очищать, чтобы записывались новые события. В настройках BMC можно сконфигурировать автоочистку SEL. Автоочистка на различных платформах происходит по-разному — стирая старые записи, чтобы заполнить новые, или очищая всю историю.

Сообщение о событии несет в себе информацию из областей SDR Repository и FRU Info.

Записи SDR — это данные о типах и количестве сенсоров, их возможности генерировать события, типы показаний. SDR также содержат записи о количестве и типах устройств, подключенных к IPMB. Записи SDR хранятся в области памяти, которая называется SDR Repository (Sensor Data Records Repository).

Записи FRU содержат информацию о серийных номерах и моделях деталей различных модулей системы — процессора, платы памяти, платы ввода-вывода, контроллерах управления.

Информация FRU может предоставляться через MC (командами IPMI) либо через доступ к чипам энергонезависимой памяти SEEPROM (Serial Electrically Erasable Programmable Read Only Memory), подключенным по шине Private Management Bus. По этой шине контроллеры общаются через низкоуровневые I2C-команды с устройствами, которые не поддерживают IPMI-команды.

Практическое применение

Допустим, клиент жалуется на зависания сервера, но в логах операционной системы всё в порядке. Смотрим SEL ― видим ошибки по одной из планок оперативной памяти с указанием информации о слоте, в котором она находится. Меняем ― сервер начинает работать как часы.

Выше мы разобрали основные модули архитектуры IPMI. Теперь обратимся к структуре передаваемых команд и посмотрим, по каким интерфейсам происходит удаленное подключение.

Структура IPMI-команд

IPMI передает сообщения в формате запрос-ответ. Запросы — это команды. Команды инициируют действия и устанавливают значения. Формат запрос-ответ делает возможным одновременное общение нескольких контроллеров по одной шине.

Сообщения IPMI содержат базовый набор полей, единый для всех команд:

• Network Function (NetFn) присваивает команде значение кластера, к которому команда относится (команды шасси, событий, хранилища и т. д.)
• Поле Request/Response Identifier нужно, чтобы различать запросы и ответы
• Requester’s ID — информация об источнике сообщения. Например, для IPMB эта информация содержит LUN (Logical Unit Number) устройства
• Responder’s ID адресует запрос к желаемому ответчику
• Command — уникальные в рамках Network Function команды
• Data — дополнительные параметры (например, данные, возвращаемые в ответе)

Кроме того, в ответе всегда передается Completion Code, который сообщает результат выполнения команды. Если в ходе выполнения запроса произошла ошибка, будет отправлен ненулевой код, соответствующий событию.

Каналы, по которым передаются сообщения, можно разделить на три категории с соответствующими интерфейсами:

• BMC ― MCs, Sensors, Storage (IPMB)
• BMC ― управляемая платформа (System Interface)
• BMC ― удаленный администратор (LAN, Serial Interface)

В этой модели BMC можно воспринимать как коммутатор, который связывает между собой интерфейсы системы (в терминологии спецификации ― Bridging):

• Serial ↔ IPMB
• Serial ↔ System Interface
• LAN ↔ IPMB
• LAN ↔ System Interface
• Serial ↔ PCI Management Bus
• LAN ↔ PCI Management Bus
• Другие комбинации, в том числе Serial ↔ LAN

При доставке через разные интерфейсы архитектуры базовый набор полей дополняется номерами каналов и фреймами. Например, протокол IPMB добавляет адресные поля и поля для проверки целостности передаваемых данных, а LAN инкапсулирует команды IPMI в UDP/IP пакеты.

Интерфейсы удаленного доступа

В начальной версии IPMI удаленная консоль подключалась к модулю BMC через последовательный интерфейс (Serial Interface). Спецификация IPMI v2.0 базируется на использовании сетевого интерфейса (LAN Interface).

Интерфейс LAN предоставляется через выделенный сетевой порт BMC со своим IP-адресом. При передаче через LAN сообщения IPMI проходят несколько этапов инкапсуляции:

• Сообщения IPMI формируются в пакеты IPMI Session (позже в статье мы подробнее рассмотрим формирование IPMI Session)
• Пакеты IPMI Session инкапсулируются по протоколу RMCP (Remote Management Control Protocol)
• RMCP-пакеты формируются в UDP datagrams
• Добавляются фреймы Ethernet

Инкапсуляция сообщений IPMI при передаче через LAN

Последовательный интерфейс для подключения удаленной консоли к BMC уже не используется, однако он нужен для реализации двух функций:

• Serial Port Sharing
• Serial-over-LAN (SoL)

Serial Port Sharing ― это возможность использовать общий последовательный коннектор между последовательными контроллерами BMC и управляемой системы. Обычно Serial Port Sharing используется для реализации BIOS Console Redirection, то есть перенаправления BIOS-консоли на модуль BMC.

Serial-over-LAN нужен для взаимодействия с компонентами системы, которые понимают только последовательный интерфейс общения. Еще можно из консоли сервера посылать команды напрямую к устройствам сервера (чипам, картам, дискам и так далее). SoL реализован так, чтобы работать совместно с функцией Serial Port Sharing.

Сеанс и аутентификация

Для LAN и последовательного интерфейса началу передачи IPMI-сообщений предшествует установление сеанса, в ходе которого формируются пакеты данных IPMI Session.

Установление сеанса ― это аутентификация конкретного пользователя. Сеанс должен быть активирован перед началом передачи IPMI-сообщений по следующему алгоритму:

Алгоритм активации сеанса

1. Удаленная консоль запрашивает данные по аутентификации у BMC
2. BMC посылает ответ о поддерживаемых типах аутентификации (none, password, алгоритмы MD2 и MD5 и т. д.)
3. Удаленная консоль посылает команду о выбранном типе аутентификации и отправляет логин пользователя
4. Если пользователь имеет привилегии доступа к каналу, BMC посылает ответ, содержащий ID сеанса. Благодаря назначению ID, несколько сеансов могут работать одновременно на одном канале (согласно требованиям спецификации ― не менее четырех одновременных сессий)
5. Удаленная консоль посылает запрос активации сеанса. Запрос содержит ID сеанса и аутентификационную информацию (имя пользователя, пароль, ключи ― зависит от выбранного типа аутентификации)
6. BMC верифицирует информацию о пользователе, утверждает ID сеанса и посылает ответ об активации

Сеансы автоматически прерываются, если в течение заданного интервала не выполняется никаких действий или если соединение разорвано.

Доступ к BMC можно заблокировать, отправив одновременно множество запросов об активации сеанса, тогда все ресурсы будут использоваться для отслеживания сессий, требующих активации. Чтобы предотвратить возможную атаку, в реализации BMC рекомендуется применять алгоритм LRU (Last Recently Used). Алгоритм утверждает ID сеанса для наиболее раннего запроса активации сеанса. Например, удаленная консоль запускается через браузер в noVNC-сессии. Если открыть несколько вкладок с запущенными сессиями, текстовый ввод будет доступен в наиболее ранней открытой вкладке.

Когда IPMI становится недоступен

IPMI помогает восстановить работоспособность сервера при его сбое. Однако может случиться так, что становится недоступна система удаленного управления. Сбои в работе IPMI можно разделить на четыре категории:

• На уровне сети. «Битые» порты, нерабочее оборудование, дефект кабеля, плохо обжатая витая пара
• На уровне ПО. Баг системы, зависание модуля BMC, необходимость обновить прошивку модуля
• На уровне «железа». Перегрев, выход из строя критичных комплектующих (память, процессор), дефекты архитектуры системы
• На уровне питания. Отключение питания BMC или проблемы с блоком питания сервера

Перечисленные факторы влияют как на работу IPMI, так и на сам сервер. Модуль BMC ― это независимый от сервера чип, и отказ данного микроконтроллера говорит об отказе сервера в 90% случаев.

IPMI на практике

Управлять сервером по IPMI можно через веб-браузер, утилиты, предоставляемые производителями, и утилиты с открытым исходным кодом.

Веб-интерфейс у каждой реализации IPMI свой, но принцип доступа остается одинаковым:

1. Ввести в адресную строку IP-адрес порта BMC
2. Ввести логин и пароль. Иногда эта информация указана непосредственно на оборудовании

В Selectel мы работаем с IPMI-модулями компаний Intel, Asus и Supermicro. В качестве примера посмотрим на веб-интерфейс Supermicro:

Веб-интерфейс оборудования Supermicro

Возможности веб-интерфейса также реализованы в графической утилите Supermicro IPMIView:

Интерфейс Supermicro IPMIView

Чтобы управлять оборудованием через Linux-консоль, устанавливается соответствующая утилита (например, Ipmitool для локального и удаленного управления или IPMICFG для локального). Далее при помощи консольных команд добавляется IPMI-устройство и конфигурируется BMC.

Работа с утилитой IPMICFG

Клиентам Selectel доступен IPMI для выделенных серверов и серверов произвольной конфигурации. IPMI реализован в виде KVM-консоли, которая запускается в noVNC-сессии через панель управления. Для этого в карточке с информацией о сервере надо нажать на значок консоли в правом верхнем углу:

Карточка с информацией о сервере

Консоль открывается в браузере и подстраивается под размер экрана. При желании консоль можно использовать даже через телефон или планшет.

Сессия прерывается, если выйти из панели.

KVM-консоль, запущенная в noVNC-сессии

Заключение

IPMI ― это полностью автономный компонент серверной платформы, который не зависит ни от операционной системы, ни от BIOS, ни от CPU сервера.

Благодаря IPMI, затраты на обслуживание серверных систем сокращаются, а жизнь системных администраторов становится проще. Нет необходимости постоянного присутствия рядом с оборудованием ― его работа контролируется удаленно по сети.

В этой статье мы рассмотрели основные компоненты IPMI. Однако детали технологии обширны. Талантливые разработчики, опираясь на спецификацию, могут создавать свое IPMI-оборудование и open-source инструменты, попутно устраняя недостатки текущей спецификации и открывая новые возможности удаленного управления.

Материалы, использованные в статье:

Спецификация IPMI v2.0

Официальная документация Supermicro

Как узнать версию БИОСа на компьютере и ноутбуке, проверить в реестре, определить через командную строку, картинки

Базовая система ввода-вывода материнской платы вычислительной машины (BIOS) предназначена для абстрагирования операционных систем и приложений пользователя от особенностей аппаратного обеспечения компьютера. Такие системы могут быть предусмотрены не только для базовой платы, но и для карт расширения, устанавливаемых в разъемы материнской платы. В отличие от остальных разновидностей, центральная именуется системной и обозначается как System ROM BIOS. Она выполняет функцию не только поддержки «железа», но и его диагностики, конфигурирования, а также запуска загрузчика ОС.

Разработчики материнских плат осуществляют поддержку своих продуктов, выпуская обновления программного обеспечение базовых систем ввода-вывода. Модернизация БИОС может потребоваться в самых разных ситуациях, наиболее частыми из которых являются:

• Некорректное функционирование компонентов системной платы из-за ошибок программного кода BIOS;
• Получение поддержки нового оборудования, например, процессоров;
• Ошибки взаимодействия аппаратного обеспечения с новой версией операционной системы.

Перед обновлением нужно узнать текущую версию БИОС, чтобы правильно перейти на новую ее версию или откатиться к старой, в случае возникновения проблем при работе на обновленной системе.

Также важно знать версию базовой системы при обновлении аппаратного обеспечения вычислительной системы, чтобы обеспечить его работоспособность. К примеру, инсталлируя последний релиз БИОС для работы с новой моделью центрального процессора, устанавливаемого в разъем, можно лишиться поддержки старого ЦПУ, о котором данная версия базовой системы «не знает».

Для того чтобы определить версию BIOS, можно воспользоваться несколькими способами. Выбор конкретного метода зависит от возможностей пользователя и настроек вычислительной машины.

Используем CMOS

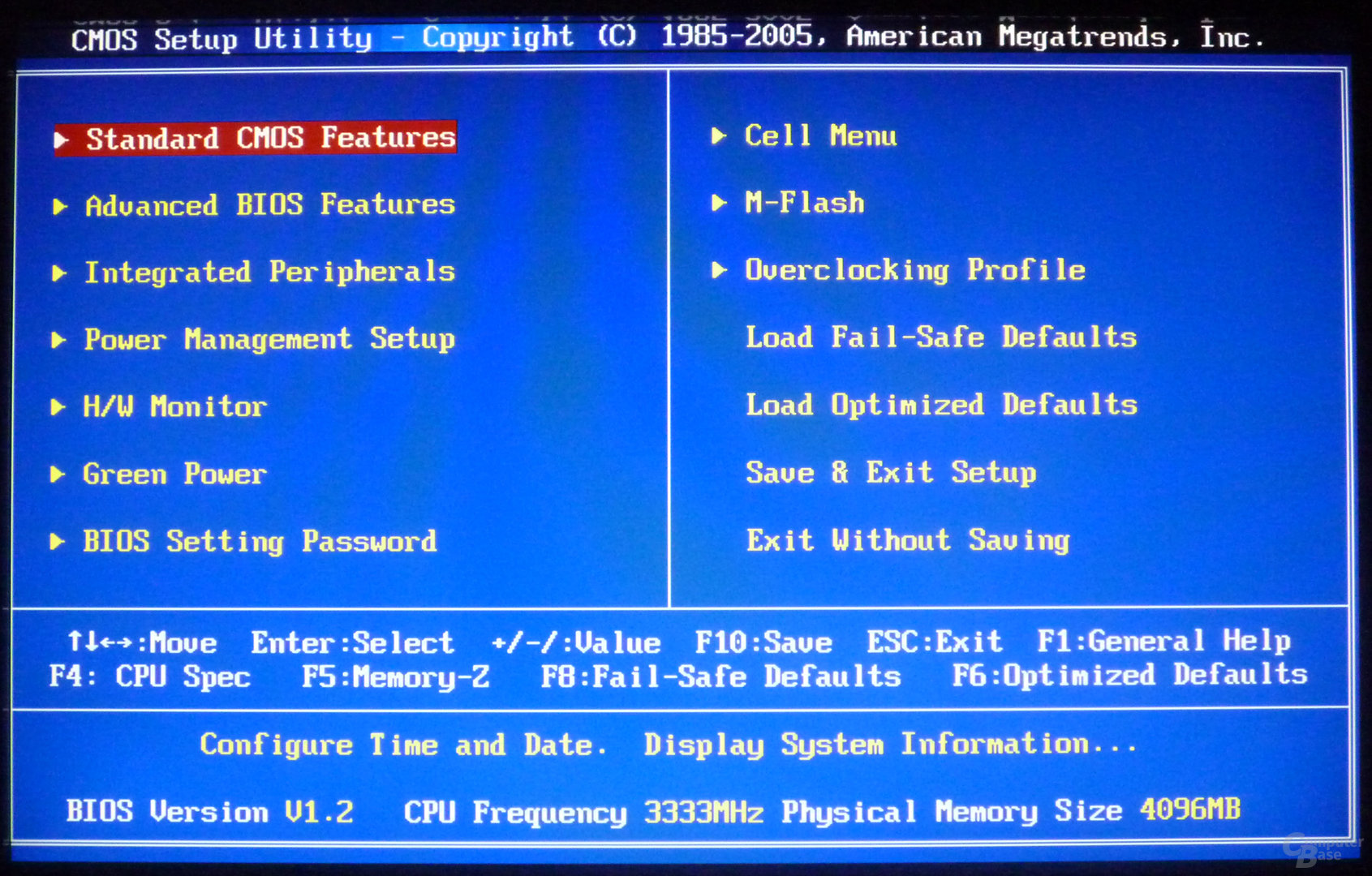

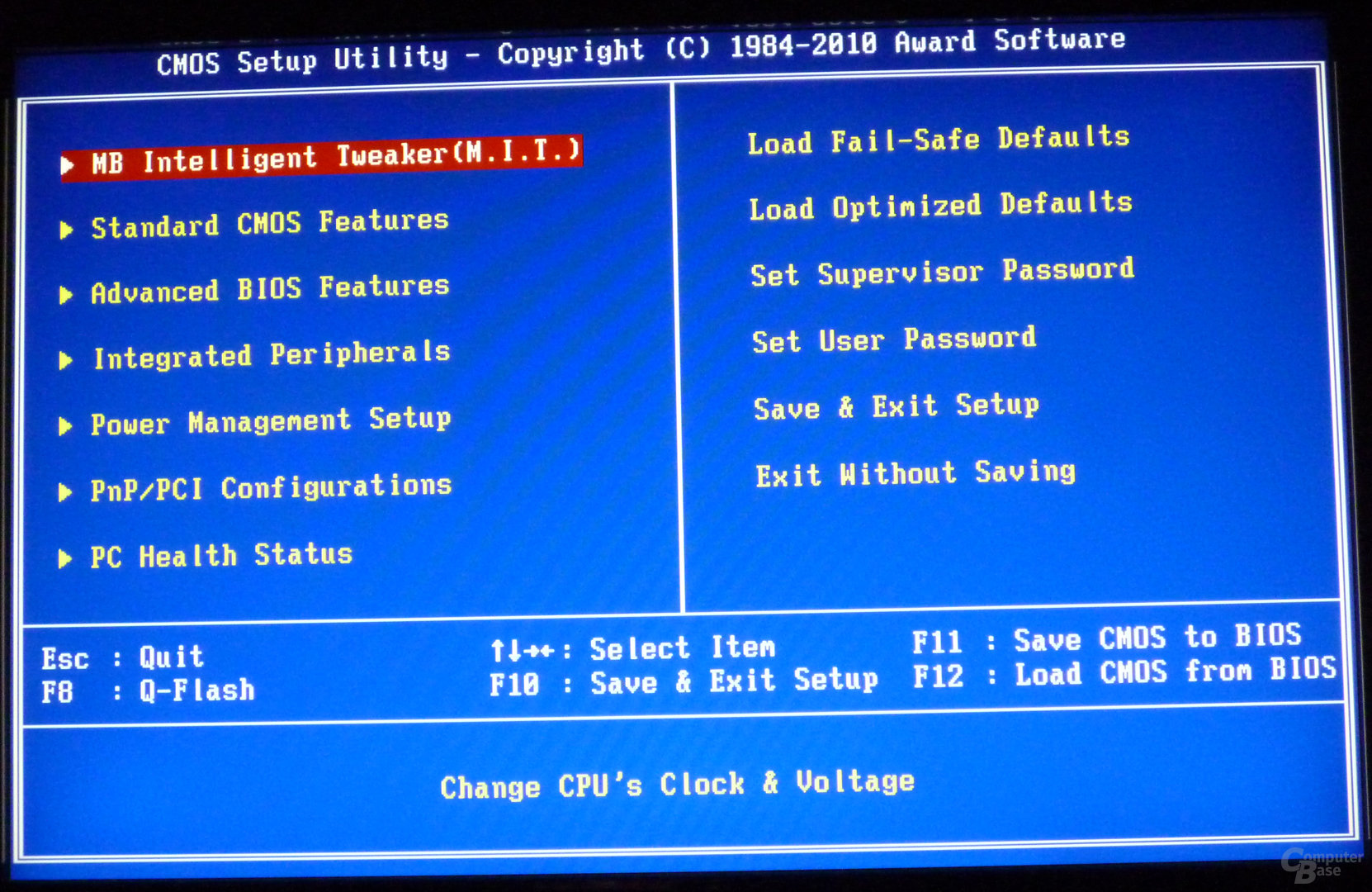

Можно просмотреть информацию о БИОС в программе настройки, которая называется CMOS. Вызывается она при загрузке компьютера путем нажатия определенной клавиши на клавиатуре. Конкретное значение кнопки высвечивается на экране при прохождении инициализации и первичной проверке аппаратных компонентов – самотестировании POST. Наиболее часто используется клавиша Delete.

Информация о версии обычно находится в меню Main или Standard, ее отображает значение константы BIOS Version.

У разных производителей может быть свое расположение информации о версии, например, в настраиваемых графически CMOS этот параметр располагается на стартовой странице.

Использование реестра

Иногда, возможности узнать версию БИОС через программу конфигурирования не удается, например, при установленном пароле на вход. В этом случае придется воспользоваться программами и системными утилитами, предоставляемыми операционной системой компьютера.

В Windows можно посмотреть информацию о версии базовой системы ввода-вывода через реестр. Для этого нужно выполнить несколько шагов:

1. Сначала запускаем редактор реестра. Сделать это можно посредством оснастки Выполнить. Для ее вызова нажмите кнопку Пуск и выберите меню «Выполнить».
2. В появившемся окне наберите команду Regedit и нажмите кнопу OK.
3. Откроется редактор реестра Windows. Найдите в нем раздел HKEY_LOCAL_MACHINE\HARDWARE\DESCRIPTION\System\BIOS, и посмотрите параметр BIOSVersion. Это и есть искомое значение.

Применение специализированного ПО

Если по каким-то причинам доступ к реестру закрыт, или в нем нет нужной информации, для определения версии BIOS можно использовать специализированные программные средства. Из бесплатного софта подойдет комплекс Everest, который собирает многочисленную информацию об аппаратных и программных составляющих персонального компьютера или сервера.

Это приложение удобно тем, что может использоваться без инсталляции и имеет обширную базу данных, позволяющую ему выводить большое количество сведений о системной плате. После запуска, Everest некоторое время тратит на сбор данных, а затем выводит их в виде структурированной информации.

В разделе «Системная плата» находится подраздел, посвященный базовой системе ввода-вывода, и там есть поле «Версия BIOS»:

Также имеется бесплатная программа PCWizard, которую можно запускать без предварительной установки. Этот пакет собирает много полезной информации, а аппаратная часть представлена в разделе «Железо». При выборе пиктограммы «Материнская плата» отображается информация о системной карте, в том числе о BIOS и ее версии:

Узнать версию с использование командной строки

Использование дополнительных программ для просмотра системной информации удобно, но они не всегда могут быть под рукой. Даже без установки их запуск подразумевает предварительное скачивание, на которое требуется время. Если же необходимо узнать версию БИОС в срочном порядке, можно воспользоваться оснасткой wmic, работу с которой произвести посредством командной строки.

Делается это в несколько шагов. Для начала нужно запустить командную оболочку Windows. Она вызывается через Пуск – Выполнить и набором в появившемся окне комбинации cmd. После нажатия кнопки ОК появляется средство запуска сценариев посредством командной строки:В этом окне набираем команду wmic bios get smbiosbiosversion и нажимаем Enter. В результате будет выведена версия BIOS системной платы ПК:

Если используется Linux, то можно воспользоваться утилитой dmidecode. Запускать ее нужно в терминале с правами root. В результате на экран будет выведена детальная информация об аппаратной конфигурации вычислительной машины, и о версии БИОС в том числе:

Использование системной информации

В Windows имеется еще одна возможность просмотра версии базовой системы ввода-вывода материнской платы – использование оснастки «Сведения о системе». Чтобы ее запустить, воспользуемся кнопками Пуск – Выполнить, и далее вводом команды msinfo32 с последующим нажатием кнопки ОК. Будет выведено окно с системной информацией, в котором есть данные и о BIOS:Описанных выше способов вполне достаточно для определения текущей версии базовой системы ввода-вывода материнской платы.

Что такое БИОС? Какие есть виды БИОС?

Что такое БИОС?

BIOS — это аббревиатура от Basic Input/Output System. Это программа прошивки, которая находится на чипе на материнской плате. BIOS обеспечивает основные функции, необходимые для запуска и работы компьютера.

Когда вы включаете компьютер, он выполняет самотестирование при включении питания (POST), чтобы убедиться, что все компоненты работают правильно. Если все в порядке, он загружает операционную систему в память и запускает ее.

BIOS также предоставляет доступ к дополнительным параметрам, которые можно использовать для настройки системы. Например, вы можете использовать BIOS, чтобы установить порядок загрузки, чтобы ваш компьютер сначала пытался загрузиться с определенного устройства (например, жесткого диска, оптического привода, флэш-накопителя USB). Вы также можете установить объем памяти, выделяемый для видео.

Усовершенствования

С годами он развивался по мере того, как становились доступными новые стандартные компоненты, а производители компьютеров разрабатывали свои собственные модификации. Некоторые из этих изменений видны пользователю; другие настройки скрыты в целях совместимости. Но независимо от того, сколько настроек было сделано, все BIOS (или программы, подобные BIOS) делают в основном одно и то же: инициализируют оборудование, загружают операционную систему и предоставляют параметры конфигурации для изменения параметров оборудования.

Операционная система с малым коэффициентом

«Базовая» в BIOS указывает на ее небольшой размер, что делает ее подходящей для размещения в ограниченном пространстве ПЗУ, доступном на материнских платах первых компьютеров. Многие считают BIOS аббревиатурой от «Basic Input Output Service», но это не совсем правильно — хотя некоторые из них действительно могут предоставлять услуги ввода и вывода, в первую очередь он предназначен для инициализации аппаратных устройств, загрузки программного обеспечения из системной памяти и разрешения пользователям настроить свои параметры.

Особенности

Он существует с первых дней появления персональных компьютеров, и его основной целью всегда была инициализация оборудования, чтобы ОС могла взять на себя управление. Однако со временем его роль изменилась, и теперь он часто включает в себя функции, позволяющие настраивать параметры вашего компьютера. Например, вы можете использовать BIOS для установки порядка загрузки, то есть порядка, в котором ваш компьютер ищет операционные системы при запуске. Вы также можете использовать его для настройки мыши, клавиатуры, монитора и других периферийных устройств.

В дополнение к основным обязанностям по инициализации оборудования он также обеспечивает базовый уровень безопасности. Это может помочь защитить ваш компьютер от несанкционированного доступа, запрашивая пароль, прежде чем вы сможете внести изменения в свои настройки. И если что-то пойдет не так с вашим компьютером, часто можно найти способ исправить это без загрузки Windows.

Где хранится?

BIOS — это программа, обычно хранящаяся на одной или нескольких микросхемах постоянной памяти (ПЗУ) на материнской плате. Он предоставляет первый код, который запускается при запуске компьютера, и инициализирует аппаратное обеспечение, чтобы операционная система (ОС) могла вступить во владение. Он также предоставляет базовый интерфейс для настройки параметров вашего компьютера.

На заре вычислительной техники ПЗУ было намного дешевле и в большем количестве, чем оперативная память (ОЗУ), поэтому оно хранилось там. Однако с появлением дешевой и обильной оперативной памяти большая ее часть теперь хранится во флэш-памяти, которую при необходимости можно перезаписать. Это позволяет обновить его, не открывая компьютер и не заменяя микросхему ПЗУ.

Итак, что все это значит для вас?

В большинстве случаев вам не нужно об этом беспокоиться. Он заботится о своем собственном хозяйстве без какого-либо вмешательства с вашей стороны, конечного пользователя. Но иногда полезно знать, что он задумал, особенно если что-то пойдет не так или вы хотите убедиться, что ваша машина работает с наименьшими возможными накладными расходами.

Как это работает?

Не существует единого BIOS, и разные производители оборудования вносят свой вклад в этот процесс, но в основном это происходит так: происходить в быстрой последовательности.

• Прежде всего, кнопка питания активирует схему, которая активирует вашу RAM (память) — как только это произойдет, вы увидите сообщение «Нажмите DEL, чтобы войти в SETUP». Если вы это сделаете, вас встретит меню, в котором можно настроить и настроить параметры в зависимости от того, какое оборудование установлено и чего хотят его пользователи. На данный момент машина все еще работает от внешнего источника (например, адаптера переменного тока).
• Следующим шагом является нажатие клавиши (обычно F12), которая сообщит BIOS, что вы хотите загрузиться с внешнего устройства, такого как компакт-диск или USB-накопитель.

Затем он найдет загрузочный диск с операционной системой и загрузит его. Если все пойдет хорошо, вы увидите знакомую анимацию «загрузки» и отправитесь в путь!

Как обновить?

Обновления обычно выпускаются для решения конкретных проблем с оборудованием или для добавления поддержки новых процессоров, наборов микросхем или устройств. Его обновление также может повысить стабильность и производительность системы. Если вы думаете об обновлении BIOS, обязательно проверьте информацию о совместимости на веб-сайте производителя и загрузите последнюю версию.

Существует несколько различных способов обновления BIOS, но наиболее распространенным является использование загрузочного USB-накопителя. Для создания загрузочного USB-накопителя вам потребуется:

• USB-накопитель (минимум 2 ГБ)
• Файлы обновления BIOS с сайта производителя
• Компьютер, который может загружаться с USB

После того, как вы все собрали, выполните следующие действия:

1. Отформатируйте USB-накопитель как FAT32
2. Извлеките файлы обновления BIOS на USB-накопитель
3. Перезагрузите компьютер и войдите в программу настройки BIOS
4. Измените порядок загрузки так, чтобы USB был первым, затем снова перезагрузите компьютер
5. При появлении запроса нажмите любую клавишу, чтобы начать процесс обновления BIOS
6. Дождитесь завершения обновления, а затем перезагрузите компьютер в последний раз

Если вам неудобно делать это самостоятельно, вы всегда можете отдать свой компьютер специалисту. Обновление BIOS — довольно простой процесс, но важно убедиться, что вы делаете это правильно, чтобы избежать каких-либо проблем. Поэтому, если вы думаете об обновлении BIOS, обязательно ознакомьтесь с инструкциями в руководстве к вашему компьютеру и внимательно следуйте им.

Распространенные проблемы с ним

Даже если вы будете внимательно следовать инструкциям, у вас могут возникнуть проблемы с обновлением BIOS. Вот некоторые из наиболее распространенных проблем, с которыми сталкиваются люди:

1. Компьютер не запускается после обновления BIOS. Одна из наиболее распространенных проблем заключается в том, что компьютер не запускается после завершения обновления. Если это произойдет, попробуйте перезагрузить компьютер и посмотрите, нормально ли он загружается. Если это не так, вам может потребоваться позвонить в службу технической поддержки или доставить компьютер к специалисту.
2. Настройки BIOS сбрасываются до значений по умолчанию: Другая распространенная проблема заключается в том, что после обновления настройки BIOS сбрасываются до значений по умолчанию. Это может быть настоящей болью, если вы внесли в них изменения и не помните, какими они были. Если это произойдет, вам, вероятно, потребуется войти в меню настроек BIOS и вручную сбросить их до нужных значений.
3. После обновления BIOS компьютер становится нестабильным: иногда обновление BIOS может привести к нестабильной работе компьютера, что означает, что он может чаще давать сбои или зависать. Если это произойдет, вы можете рассмотреть возможность отката к предыдущей версии BIOS.
4. Компьютер не загружается с USB-накопителя. Последняя распространенная проблема заключается в том, что компьютер не загружается с USB-накопителя после завершения обновления BIOS. Если это произойдет, вам нужно будет изменить некоторые настройки в BIOS, чтобы он снова загружался с USB-устройств.

Это лишь некоторые из наиболее распространенных проблем, возникающих при обновлении BIOS. Если вы столкнулись с какими-либо другими проблемами, обязательно поищите решение в Интернете или обратитесь за помощью к производителю вашего компьютера. Обновление BIOS может быть немного хлопотным, но в конце концов оно того стоит, так как может помочь повысить производительность вашего компьютера и устранить некоторые распространенные проблемы.

Как решить общие проблемы с ним?

Если у вас возникли проблемы с обновлением BIOS, вот несколько советов, которые помогут вам решить эту проблему.

Во-первых, убедитесь, что вы следуете правильным инструкциям для вашего конкретного компьютера. Для некоторых обновлений BIOS перед обновлением требуется войти в экран настроек BIOS, в то время как другие можно обновить с помощью программного приложения. Если вы не знаете, как обновить BIOS, обязательно ознакомьтесь с руководством по эксплуатации вашего компьютера или обратитесь за помощью к производителю.

Также убедитесь, что компьютер правильно подключен к источнику питания и шнур питания надежно подключен. Если ваш компьютер не получает достаточно энергии, возможно, он не сможет правильно обновить BIOS.

Если после применения этих советов у вас все еще возникают проблемы, возможно, пришло время отнести ваш компьютер к профессионалу. Обновления BIOS могут быть сложными, и если что-то пойдет не так, вы можете получить неработающий компьютер. Пусть этим занимаются профессионалы!

Каковы преимущества его обновления?

Преимущество обновления BIOS вашего компьютера заключается в том, что вы можете решить определенные проблемы или получить доступ к улучшенным функциям безопасности. Имейте в виду, что обновления BIOS могут сделать ваш компьютер нестабильным, если они не обрабатываются должным образом. Из-за этого всегда выполняйте тщательный поиск советов и инструкций о том, как правильно обновить BIOS, прежде чем начинать процесс. Таким образом, вы избежите ненужной поездки в ремонтную мастерскую!

Почему необходимо регулярно обновлять BIOS?

Регулярное обновление BIOS является важной частью поддержания оптимальной работы компьютера. Это та же концепция, что и при обновлении вашей Windows или любой другой операционной системы: ошибки и угрозы безопасности исправляются и устраняются, поэтому вам не нужно о них беспокоиться!

Какие существуют виды BIOS?

Существует два типа BIOS: UEFI и Legacy. Когда вы включаете компьютер, он проходит через систему UEFI или Legacy. Эти типы BIOS влияют на загрузку вашего компьютера, поэтому они являются одной из самых важных частей!

Устаревший и UEFI

Основное различие между UEFI и унаследованным BIOS заключается в том, что последний был создан для работы со старыми компьютерами, которые не используют более продвинутые технологии, такие как жесткие диски или USB-накопители, для загрузки своих систем. Этот тип материнских плат был очень распространен до 2015 года, потому что только тогда стали доступны новые технологии.

Конечно, есть компьютеры, которые даже сегодня используют устаревший BIOS просто потому, что они были произведены до того, как UEFI стал популярным, поэтому полезно знать и то, и другое.

UEFI (Unified Extensible Firmware Interface) — это BIOS, созданный для современных компьютеров, который на самом деле использует более продвинутые технологии хранения, такие как жесткие диски или USB-накопители, для загрузки вашего компьютера. Этот тип материнских плат стал популярным в 2015 году, потому что больше людей использовали жесткие диски и USB-накопители на своих компьютерах, чем раньше, поэтому UEFI был создан для новых технологий, а устаревший BIOS — нет.

Какие основные производители BIOS?

1. Американ Мегатрендс Инк
2. Феникс Технолоджиз

Заключение

Теперь, когда вы больше знаете о том, что такое BIOS, почему полезно обновлять его и почему вы должны делать это регулярно, обратитесь к одному из наших технических специалистов в Мельбурне. Они помогут подготовить обновленный BIOS в кратчайшие сроки!

minuszerogrades.net

minuszerodegrees.net

Образы ПЗУ BIOS для некоторых клонов AT

ПРИМЕЧАНИЕ. Дополнительные изображения на  http://chukaev.ru54.com/bios_en.htm

Источник BIOS	Материнская плата:  LM-103S          (ЦП: AMD 80L286-16/S припаян)
Поставщик	модем7 на форуме Vintage Computer Forums, 15 июля
Тип микросхемы BIOS	27C256       (количество: 2)
BIOS содержит строку	«15. 12.89″
Набор микросхем материнской платы	3 чипа Headland: HT101A/B1A4924, HT102/B1A4000 (2 шт.)
Комментарии	1. Материнская плата имеет маркировку «LM-103S» между двумя слотами и наклейку «103FS-16». 2. BIOS состоит из микросхемы LO и микросхемы HI (low и high) 3. 12-мегагерцовая версия на eBay имела Quadtel BIOS (маркировка: QT-102 V3.05.1) (фото)
Загрузка BIOS	AMI BIOS для материнской платы LM-103S.zip
микросхема биоса фото	Фото
Фото материнской платы	Фото           (8 МБ)
Идент. AMI BIOS.	D286-1234-121589-K8           (наблюдается владельцем в нижней части экрана загрузки)
Самонапоминание	[ДЕК 2017] На случай, если я воспользуюсь этой информацией позже: Контроллер клавиатуры от IBM 5170 был протестирован мной на этой материнской плате. Это сработало. (Только частичный тест: POST не дал ошибок. Зашел в BIOS SETUP и использовал там клавиатуру.)

Источник BIOS	Материнская плата: ECS-386/32 от Elitegroup Computer Systems          (ЦП: вставлен 80386DX-20)
Поставщик	модем7 на форуме Vintage Computer Forums, 15 декабря
Тип микросхемы BIOS	27C256       (количество: 2)
BIOS содержит строки	«ЧИПСЕТ C&T 386» и «Дата: — 03.03.89
Набор микросхем материнской платы	8 чипов от Chips & Technologies: P82C206, P82C301C, P82C302C, P82A303, P82A304, P82B305 (2 шт.), P82A306A
Комментарии	1. Материнская плата имеет маркировку «ECS-386/32» 2. Руководство пользователя здесь 3. Из руководства пользователя: «Системная плата ECS-386/32 на базе 80386» 4. Из руководства пользователя: «Чипсы и технологии CS8230 чипсет» 5. BIOS состоит из L-чипа и H-чипа (младшего и старшего)
Загрузка BIOS	AMI BIOS для ECS-386/32.zip
Фото чипа BIOS	Фото
Фото материнской платы	Фото           (8 МБ)
Идент. AMI BIOS.	EC&T-1131-030389-K8           (наблюдается владельцем в нижней части экрана загрузки)
Самонапоминание	[ДЕК 2017] На случай, если я воспользуюсь этой информацией позже: Контроллер клавиатуры от IBM 5170 был протестирован мной на этой материнской плате. Это сработало. (Только частичный тест: POST не дал ошибок. Зашел в BIOS SETUP и использовал там клавиатуру.)

.

Источник BIOS	Материнская плата: FU340, Abit          (ЦП: 80386)
Поставщик	Анонимный трус на форуме Vintage Computer Forums, 15 декабря
Тип микросхемы BIOS	27C512 ?
BIOS содержит строки	«FU340 REV-B PAGE MODE BIOS» и «05. 05.91»
Набор микросхем материнской платы	3 чипа от Chips & Technologies: P82C351, P82C355, P82C356
Комментарий	Total Hardware 99 идентифицирует производителя FU325/FU333/FU340 как Abit
Загрузка BIOS	AMI BIOS для материнской платы Abit FU340.zip
Идент. AMI BIOS.	30-400-ZZ1247-00101111-050591-PEAKDM           (находится в коде BIOS)

Источник BIOS	Материнская плата:  UM386, Elitegroup Computer Systems          (ЦП: 80386DX-40 вставлен)
Поставщик	модем7 на форуме Vintage Computer Forums, 15 июля
Тип микросхемы BIOS	27C512       (количество: 1)
BIOS содержит строку	«УМ386 В1.1 03-06-92»
Набор микросхем материнской платы	3 микросхемы UMC: UM82C206F, UM82C391A, UM82C482AF
Комментарии	1. Материнская плата имеет маркировку «UM386 REV 1.1» 2. Total Hardware 99 идентифицирует производителя UM 386 как Elitegroup Computer Systems 9.0151
Загрузка BIOS	AMI BIOS для материнской платы UM386 ревизии 1.1.zip
Фото чипа BIOS	Фото
Фото материнской платы	Фото           (10 МБ)
Идент. AMI BIOS.	30-0500-D01131-00101111-070791-UMCWB-F           (наблюдается владельцем в нижней части экрана загрузки)

.

Источник BIOS	Материнская плата: A433C-C/A450C-C, производства J-Bond               (ЦП: 80486DX-33 вставлен)
Поставщик	модем7 на форуме Vintage Computer Forums, 16 января
Тип микросхемы BIOS	27C512       (количество: 1)  (фактически установленный чип: TMS27C512)
BIOS содержит строку	«ETEQ 486 05 марта 1992 г. »           (видно на экране загрузки)
Набор микросхем материнской платы	2 чипа ETEQ: ET82C491, ET82C493 1 чип от Chips & Technologies: P82C206
Комментарии	1. Материнская плата имеет маркировку «A433C-C/A450C-C  VER:02» 2. Total Hardware 99 идентифицирует производителя JB A450CC как J-Bond
Загрузка BIOS	AMI BIOS для J-Bond A433C-C_A450C-C.zip
Фото микросхемы BIOS	Фото
Фото материнской платы	Фото           (12 МБ)
Идент. AMI BIOS.	40-0200-001353-00101111-070791-ETEQ4/1C           (наблюдается владельцем в нижней части экрана загрузки)
Самонапоминание	[ДЕК 2017] На случай, если я воспользуюсь этой информацией позже: Контроллер клавиатуры от IBM 5170 был протестирован мной на этой материнской плате. Это сработало. (Только частичный тест: POST не дал ошибок. Зашел в BIOS SETUP и использовал там клавиатуру.)

Источник BIOS	Неизвестная материнская плата               (ЦП: вставлен 80386DX-40)
Поставщик	модем7 на форуме Vintage Computer Forums, 16 января
Тип микросхемы BIOS	27C512       (количество: 1)  (фактически установленный чип: M27C512)
BIOS содержит строки	«BIOS ID SMIH0107» и «IT9112»           (оба отображаются на экране загрузки)
Набор микросхем материнской платы	2 чипа Форекс: FRX36C300, FRX36C402 1 чип SiS: 85C206
Комментарий	Судя по базе данных Total Hardware 99, эта плата очень близка к следующим платам: * Марка: FOREX COMPUTER COMPANY Модель: 386 CACHE SYSTEM BOARD * Марка: FREE COMPUTER TECHNOLOGY INC. Модель: CACHE 386 ISA * Марка: INFORMTECH INTERNATIONAL INC. Модель: IT386SM-P * Марка: SPRING CIRCLE COMPUTER INC. Модель: MDX340C/FOREX386 Возможно, это плата, разработанная для Forex, лицензированная для других
Загрузка BIOS	SMIH0107 BIOS.zip
Фото чипа BIOS	Фото
Фото материнской платы	Фото           (9 МБ)
Идент. AMI BIOS.	30-0400-428005-00101111-070791-FORX-F           (наблюдается владельцем в нижней части экрана загрузки)
Самонапоминание	[ДЕК 2017] На случай, если я воспользуюсь этой информацией позже: Контроллер клавиатуры от IBM 5170 был протестирован мной на этой материнской плате. Это сработало. (Только частичный тест: POST не дал ошибок. Зашел в BIOS SETUP и использовал там клавиатуру.)

Источник BIOS	Материнская плата: Everex EV-1806
Поставщик	SomeGuy на форуме Vintage Computer Forums, 17 мая
Тип микросхемы BIOS	27128       (количество: 2)
BIOS содержит строки	«286-BIOS (C)1987 AMI, для AT PLUS INC» и «(C)1987 American Megatrends Inc. »
Набор микросхем материнской платы	2 чипа EVEREX и 1 чип Chips & Technologies
Комментарий	ПЗУ с маркировкой «REV-F1A-21 EVEN» и «REV-F1A-21 ODD»
Загрузка BIOS	Everex EV-1806 — ПЗУ BIOS — REV-F1A-21.zip
Фото материнской платы	Фото

.

Источник BIOS	Материнская плата: Everex EV-1815
Поставщик	SomeGuy на форуме Vintage Computer Forums, 17 мая
микросхема BIOS тип	27128       (количество: 2)
BIOS содержит строки	«286 Modular BIOS Version 3.03» и «Award Software Inc.»
Комментарий	Микросхема ODD в разъеме U108 с маркировкой «23C15» Чип EVEN в сокете U109 с маркировкой «23C16»
Загрузка BIOS	Award 286 Modular BIOS Version 3. 03 — BIOS ROM.zip
Комментарий	Более поздняя версия, 3.03GS, находится здесь

без торговой марки.

Источник BIOS	Материнская плата: клон AT
Поставщик	bobba84 на форуме Vintage Computer Forums, 17 мая
Тип микросхемы BIOS	27256       (количество: 2)
BIOS содержит строки	«286-BIOS (C)1989 American Megatrends Inc» и «VLSI BIOS, 286 ЧИПСЕТ»
Загрузка BIOS	AMI 286-BIOS ROM — DVL2-1160-040990-K8. zip
Фото чипа BIOS	Фото
Идент. AMI BIOS.	DVL2-1160-040990-K8           (наблюдается владельцем в нижней части экрана загрузки)

Источник BIOS	Неизвестная материнская плата
Поставщик	ldkraemer на форуме Vintage Computer Forums, 17 мая
BIOS содержит строку	«286-BIOS (C) 1990, American Megatrends Inc»
Комментарий	Невозможно определить информацию о версии BIOS из содержимого ПЗУ
Загрузка BIOS	AMI 286-BIOS ROM — неизвестная версия — 1. zip
Идент. AMI BIOS.	???

Источник BIOS	Материнская плата: Soyo SY-19I
Поставщик	диоднманн на форуме Vintage Computer Forums, 17 ноября
BIOS содержит строки	«ROM BIOS (C)1990 American Megatrends Inc» и «ETEQ386» и «07/07/91»
Набор микросхем материнской платы	ЭТЕК
Комментарий	Согласно информации здесь, также работает на материнской плате Soyo SY-19G.
Загрузка BIOS	AMI BIOS для материнской платы Soyo SY-19I.bin
Идент. AMI BIOS.	30-0200-Dh2102-00101111-070791-ETEQ386           (находится в коде BIOS)

Материнская плата

Источник BIOS	Материнская плата: M321 версии REV.2.3
Поставщик	IdeaFix с сайта www. phantom.sannata.ru/forum    (http://ideafix.name/?p=3280)
BIOS содержит строки	«ROM BIOS (C) 1990 American Megatrends Inc.» и «05.05.91»
Набор микросхем материнской платы	ЧИПСЫ
Загрузка BIOS	Материнская плата M321 ревизии REV.2.3 — BIOS ROM.bin
Фото материнской платы	Фото           (только пример, а не фактическая плата, из которой взят указанный выше BIOS)
Идент. AMI BIOS.	30-0201-ZZ1347-00101111-050591-M320           (находится в коде BIOS)

Источник BIOS	Материнская плата: UNICHIP 386BW 367 REV 1.0
Поставщик	IdeaFix с сайта www.phantom.sannata.ru/forum
BIOS содержит строки	«UNICHIP BIOS VER 2.0A 27.09.1993» и «AMIBIOS (C)1992 American Megatrends Inc.»
Загрузка BIOS	http://ideafix. name/?p=3280    (см. № 2; «UNICHIP 386BW 367 REV 1.0»)
Идент. AMI BIOS.	???

Источник BIOS	Материнская плата: GMB-386SAT V1.0
Поставщик	IdeaFix с сайта www.phantom.sannata.ru/forum
BIOS содержит строки	«AMIBIOS (C) 1992 American Megatrends Inc. »
Загрузка BIOS	http://ideafix.name/?p=3280    (см. № 4; «GMB-386SAT V1.0»)
Идент. AMI BIOS.	30-0100-428036-00101111-111192-ALI1217           (находится в коде BIOS)

Источник BIOS	Материнская плата: TI 486DLC REV: S3Q
Поставщик	IdeaFix с сайта www.phantom. sannata.ru/forum
BIOS содержит строки	«Texas Instruments 486DLC [S3Q]», «Ver 1.4b» и «06/06/92(C)1992 American Megatrends Inc.»
Загрузка BIOS	http://ideafix.name/?p=3280    (см. № 9; «TI 486DLC REV: S3Q»)
Идент. AMI BIOS.	X0-0100-000000-00101111-060692-RC2018A           (находится в коде BIOS)

Источник BIOS	Материнская плата: KT216WB 5/HI REV 2, возможно, KT Technology
Поставщик	IdeaFix с сайта www.phantom.sannata.ru/forum
Чипсет материнской платы	5 микросхем Windbond: W83C201P, W83C202AP, W83C203AP, W83C204P, W83C205AP
BIOS содержит строки	«Дата: -13.06.90 (C) 1985-1990, American Megatrends Inc.»
Комментарий	Невозможно определить информацию о версии BIOS из содержимого ПЗУ
Загрузка BIOS	http://ideafix. name/?p=3261    (см. № 1; «KT216WB 5/HI REV 2»)
Фото материнской платы	http://ideafix.name/?p=3261    (см. № 1; «KT216WB 5/HI REV 2»)
Идент. AMI BIOS.	???

Источник BIOS	Неизвестная материнская плата          (ЦП: Harris 80C286-16 припаян)
Поставщик	IdeaFix с сайта www.phantom.sannata.ru/forum
Набор микросхем материнской платы	САРК RC2015
BIOS содержит строки	«[Стандартная система 80286 2V1]» и «Дата: -05.05.91 (C) 1985-1990, American Megatrends Inc.»
Комментарий	Невозможно определить информацию о версии BIOS из содержимого ПЗУ
Загрузка BIOS	http://ideafix.name/?p=3261    (см. № 2; «UNKNOWN SARC REV 1.2»)
Фото материнской платы	http://ideafix. name/?p=3261    (см. № 2; «UNKNOWN SARC REV 1.2»)
Идент. AMI BIOS.	20-0300-008034-00101111-050591-SARC286           (находится в коде BIOS)

Источник BIOS	Неизвестная материнская плата          (ЦП: Harris 80C286-20 припаян)
Поставщик	IdeaFix с сайта www.phantom.sannata.ru/forum
Чипсет материнской платы	САРК RC2015
BIOS содержит строки	«[Стандартная система 80286 2V1]» и «Дата: -05.05.91 (C) 1985-1990, American Megatrends Inc.»
Комментарий	Невозможно определить информацию о версии BIOS из содержимого ПЗУ
Загрузка BIOS	http://ideafix.name/?p=3261    (см. № 3; «UNKNOWN SARC REV 1.3»)
Фото материнской платы	http://ideafix.name/?p=3261    (см. № 3; «UNKNOWN SARC REV 1.3»)
Идент. AMI BIOS.	20-0300-008034-00101111-050591-SARC286           (находится в коде BIOS)

Источник BIOS	Материнская плата: PTM-1632C, производства DTK
Поставщик	IdeaFix с сайта www. phantom.sannata.ru/forum
Набор микросхем материнской платы	4 чипа от Chips & Technologies
BIOS содержит строки	«DTK 286 Chipset ROM BIOS Version 3.26» и «АВТОРСКИЕ ПРАВА 30.06.1985» и «28.06.90»
Загрузка BIOS	http://ideafix.name/?p=3261    (см. № 5; «БЛОК PTM-1632C»)
Фото материнской платы	http://ideafix.name/?p=3261    (см. № 5; «БЛОК PTM-1632C»)

Источник BIOS	Материнская плата:  MAT286          (ЦП: вставлен Siemens 80286-16)
Поставщик	IdeaFix с сайта www.phantom.sannata.ru/forum
Набор микросхем материнской платы	Поворотная полоса
BIOS содержит строки	«Дата: -13.06.90 (C) 1985-1990, American Megatrends Inc.»
Комментарий	Невозможно определить информацию о версии BIOS из содержимого ПЗУ
Загрузка BIOS	http://ideafix. name/?p=3261    (см. № 6; «MAT286 REV.D»)
Фото материнской платы	http://ideafix.name/?p=3261    (см. № 6; «MAT286 REV.D»)
Идент. AMI BIOS.	???

Источник BIOS	Неизвестная материнская плата
Поставщик	romanon на форуме Vintage Computer Forums, 18 марта
BIOS содержит строки	«СБИС SCAMP 386SX 16/20/25 МГц» «07. Читайте также: 0 Amd ftpm switch: Что такое AMD CPU fTPM Switch в биосе 0 Программа на пк для записи экрана: 12 лучших программ для записи экрана 0 Линейка macbook pro: Модельный ряд MacBook Pro Разное Советы Старое Ещё Как настроить подключение к wifi на ноутбуке: Настройка Wi-Fi на ноутбуке: пошаговое руководство Как запустить через биос сидиром: [Ноутбук/Десктоп/AIO] Как загрузить систему с USB носителя/CD-ROM? | Официальная служба поддержки Bios загрузка: Как изменить порядок загрузки в BIOS для Windows 7, 8, 8.1, 10 и 11 Сложные функции эксель: Сложные формулы и простые решения в Excel Почему дом 2 плохо грузит онлайн: Dom2.ru не работает сегодня июль 2023? Это только у меня проблемы с Dom2.ru или это сбой сайта?
