Как подключить PS/2
Порт PS/2 представляет собой 6-контактный разъем mini-DIN, используемый для подключения клавиатур и мышей к компьютерной системе, совместимой с ПК. Его имя взято из персональных компьютеров IBM Personal System / 2 , с которыми оно было представлено в 1987 году. Разъем мыши PS / 2, как правило, заменил старый разъем последовательной мыши DE-9 RS-232 , а PS / 2 клавиатура заменила более крупный 5-контактный / 180 ° DIN-коннектор, используемый в дизайне IBM PC / AT . Конструкции PS / 2 на интерфейсах клавиатуры и мыши являются электрически подобными и используют один и тот же протокол связи. Однако, в отличие от аналогичного разъема Apple Desktop Bus , используемого Apple, данный порт клавиатуры и мыши данной системы не может быть взаимозаменяемым, поскольку два устройства используют другой набор команд.
Цветовые коды портов PS / 2 (фиолетовый для клавиатуры и зеленый для мыши)
Гнездовой разъем фронтальная сторона
| 1 | +DATA | Data |
| 2 | Not Connected | |
| 3 | GND | Ground |
| 4 | Vcc | +5 V ВС 275 mA |
| 5 | +CLK | Clock |
| 6 | Not connected |
Протокол связи
Связь является последовательной , синхронной и двунаправленной.
Прилагаемое устройство генерирует тактовый сигнал. Ведущий управляет связью с использованием тактовой линии. Когда хост вытягивает часы на низком уровне, связь с устройством блокируется.
Доступность порта
Старые ноутбуки и самые современные материнские платы имеют один порт, который поддерживает клавиатуру или мышь. Иногда порт также позволяет подключить одно из устройств к двум нормально неиспользуемым контактам в разъеме, чтобы оба одновременно подключались через специальный разделительный кабель. Эта конфигурация распространена среди ноутбуков IBM / Lenovo Thinkpad среди многих других.
Интерфейс клавиатуры PS / 2 был электрически таким же, как для 5-контактного DIN-разъема на бывших AT-клавиатурах , а клавиатуры, предназначенные для одного, могут быть подключены к другому с помощью простого адаптера проводки. В отличие от этого, интерфейс мыши PS / 2 существенно отличается от RS-232 (который обычно использовался для мышей на ПК без портов PS / 2), но тем не менее было сделано много мышей, которые могли работать как с простой пассивной проводкой адаптер, в котором мыши обнаруживали бы наличие адаптера из-за его проводки, а затем соответственно переключали протоколы.
Разъемы мыши и клавиатуры PS / 2 также использовались в компьютерных системах, не относящихся к IBM, таких как линия DEC AlphaStation , ранние компьютеры IBM RS / 6000 CHRP и SGI Indy , Indigo 2 и более новые ( Octane и т. Д.), компьютеры. Различные компьютеры клонирования Macintosh с конца 1990-х годов отличались портами мыши и клавиатуры PS / 2, включая Motorola StarMax и Power Computing PowerBase.
Состояние устаревшего порта и USB
PS / 2 теперь считается устаревшим портом , а порты USB теперь обычно предпочитаются для подключения клавиатур и мышей. Это относится, по крайней мере, к спецификации Intel / Microsoft PC 2001 от 2000 года.
Тем не менее, порты PS / 2 по-прежнему включаются на многие материнские платы компьютеров и предпочитаются некоторыми пользователями по различным причинам, в том числе:
— Порты PS / 2 могут быть одобрены по соображениям безопасности в корпоративной среде, поскольку они позволяют полностью отключать порты USB, предотвращая подключение любых USB-съемных дисков и вредоносных USB-устройств.
— Интерфейс PS / 2 не дает никаких ограничений на опрокидывание ключа. Интерфейс клавиатуры USB HID требует, чтобы он явно обрабатывал опрокидывание ключей, с полным классом клавиатуры HID, поддерживающим n-key rollover. Однако класс USB-загрузочной клавиатуры (разработанный для того, чтобы BIOS мог легко обеспечить клавиатуру при отсутствии поддержки USB OS HID), позволяет только 6-клавишное опрокидывание. Некоторые периферийные устройства для клавиатуры поддерживают только последний класс, и некоторые ОС могут не переключиться на использование полного класса клавиатуры HID с устройством после загрузки. Короткий опрокидывание препятствует быстрой машинистки (в том числе использовать в играх), а также пользователям, которые зависят от необычных горячих клавиш, которые должны распознаваться специальным программным обеспечением (например, для целей разработки системы) или пытаться использовать альтернативные методы ввода, такие как Брайль или хорды ввод.
Некоторые USB-клавиатуры могут не работать с BIOS на некоторых материнских платах из-за проблем с драйверами или отсутствия поддержки.
Интерфейс PS / 2 имеет почти универсальную совместимость с BIOS.
Они вызывают меньше проблем при переключении KVM с системами без Wintel.
USB-мыши имеют более низкую задержку, чем мыши PS / 2, потому что стандартные мыши USB опрошены с частотой по умолчанию 125 герц, в то время как стандартные мыши PS / 2 отправляют прерывания со скоростью 100 герц, когда у них есть данные для отправки на компьютер. Кроме того, USB-мыши не приводят к тому, что контроллер USB прерывает систему, если у них нет изменения статуса для сообщения в соответствии со стандартным профилем спецификации USB HID для мышей. Как PS / 2, так и USB позволяют отменять частоту дискретизации, причем PS / 2 поддерживает частоту дискретизации до 200 герц и USB, поддерживая скорость опроса до 1 килогерца, пока мышь работает на скоростях USB с полной скоростью или выше.
Преобразование между PS / 2 и USB
Многие клавиатуры и мыши были специально разработаны для поддержки интерфейсов USB и PS / 2 и протоколов, выбрав соответствующий тип подключения при включении питания.
Такие устройства обычно оснащены разъемом USB и поставляются с адаптером пассивной проводки для подключения к порту PS / 2. Такие пассивные адаптеры не являются стандартизованными и поэтому могут быть конкретными для устройства, с которым они пришли. Они не могут использоваться для адаптации других устройств к портам PS / 2. Хотя combi-устройства, поддерживающие USB и PS / 2, все еще доступны, большинство клавиатур USB и мышей в 2010 году больше не поддерживают или даже поддерживают протокол PS / 2. Подключение к порту PS / 2 потребует адаптера, активно переводимого между протоколами. Такие адаптеры поддерживают только определенные классы USB-устройств, таких как клавиатуры и мыши, но не зависят от модели или поставщика.
Старые PS / 2-периферийные устройства могут быть подключены к порту USB через активный адаптер, который обычно обеспечивает пару портов PS / 2 за счет одного USB-порта.
Цветовой код
Оригинальные разъемы PS / 2 были черного цвета или имели тот же цвет, что и соединительный кабель (в основном белый).
Позже в стандарте PC 97 появился цветовой код: порт клавиатуры и разъемы на совместимых клавиатурах были фиолетовыми. Мыши и разъемы были зелеными. (Некоторые поставщики первоначально использовали другой цветовой код, Logitech использовал оранжевый цвет для разъема клавиатуры в течение короткого периода времени, но вскоре переключился на фиолетовый.) Сегодня этот код по-прежнему используется на большинстве ПК. Распиновки разъемов одинаковы, но большинство компьютеров не будут распознавать устройства, подключенные к неправильному порту.
| Пурпурный | Клавиатура | |
| Зеленый | Мышь |
Проблемы с оборудованием — горячее подключение
Порты PS / 2 предназначены для подключения цифровых линий ввода-вывода микроконтроллера на внешнем устройстве непосредственно к цифровым линиям микроконтроллера на материнской плате. They are not designed to be hot swappable .
Они не предназначены для горячей замены. Устройства с горячей заменой PS / 2 обычно не наносят ущерба, потому что более современные микроконтроллеры имеют более строгие линии ввода-вывода, встроенные в них, которые сложнее повреждать, чем у более старых контроллеров. Однако, горячая замена все еще может нанести ущерб старым машинам или машинам с менее надежными реализациями портов.
Если они подвергнуты горячей замене, устройства должны быть достаточно похожими на то, что драйвер, работающий на главной системе, распознает и может использоваться с новым устройством. В противном случае новое устройство не будет функционировать должным образом. Хотя это редко встречается со стандартными клавиатурными устройствами, хост-система редко распознает новое устройство, подключенное к порту мыши PS / 2. На практике большинство клавиатур могут быть подвергнуты горячей замене, но этого следует избегать.
Долговечность

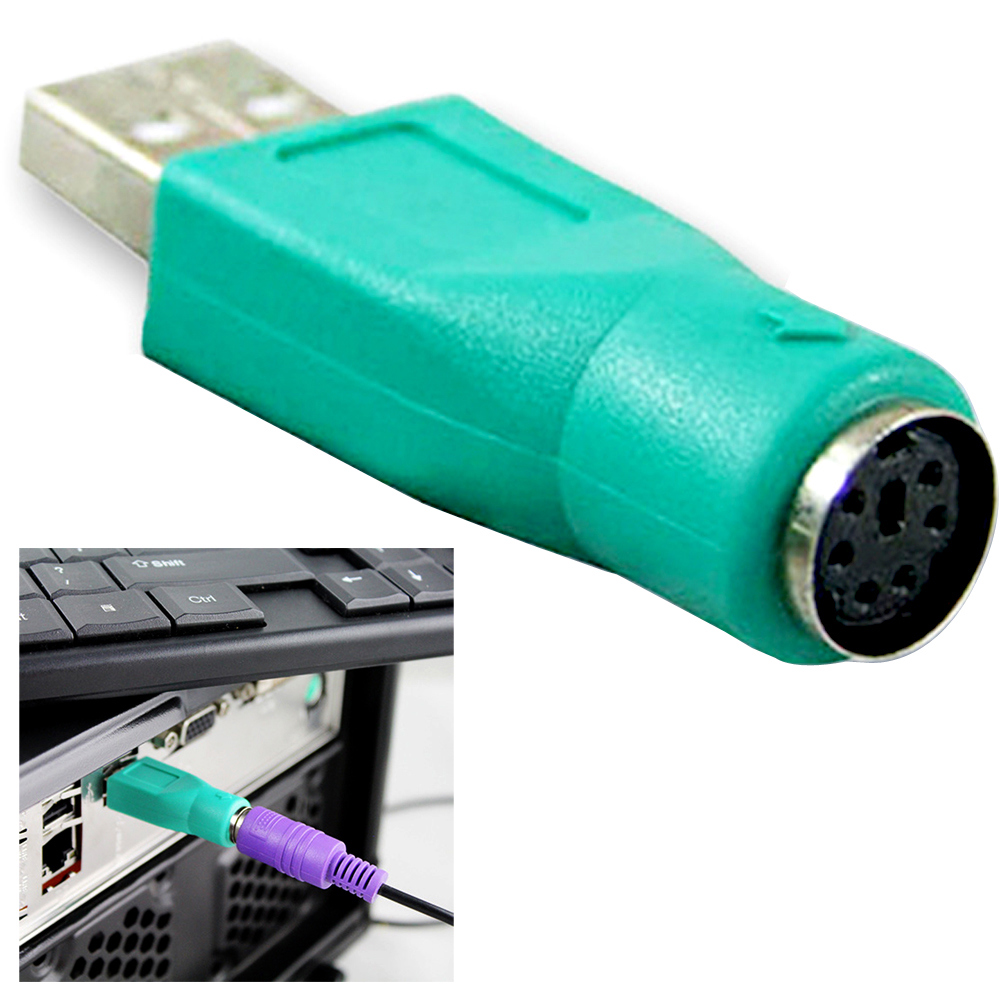

Адаптер PS / 2-USB USB с питанием от шины
Разъемы PS / 2 не предназначены для подключения и выхода очень часто, что может привести к согнутым или сломанным контактам.
Разъемы PS / 2 вставляются только в одном направлении и должны быть повернуты правильно, прежде чем пытаться подключиться. Большинство, но не всех разъемов, включают стрелку или плоскую секцию, которая обычно выравнивается справа или сверху гнезда перед подключением. Точное направление может отличаться на старых или не ATX- компьютерах, поэтому следует соблюдать осторожность, чтобы избежать повреждения или согнутости контактов при подключении устройств. Эта проблема немного смягчена в наше время с появлением адаптера PS / 2-USB: пользователи могут просто оставить разъем PS / 2 подключенным к адаптеру PS / 2-USB без проблем и не подвергать риску повреждения таким образом. У адаптера USB-to-PS / 2 нет этой проблемы.
Отказоустойчивость
Как уже отмечалось, в стандартной реализации оба порта PS / 2 обычно управляются одним микроконтроллером на материнской плате. Это делает дизайн и производство чрезвычайно простыми и дешевыми. Однако редкий побочный эффект этой конструкции заключается в том, что неисправное устройство может вызвать путаницу контроллера, в результате чего оба устройства работают неустойчиво.
Результирующие проблемы могут быть трудными для устранения неполадок (например, плохая мышь может вызвать проблемы, которые, по-видимому, являются ошибкой клавиатуры и наоборот).
Промышленные клавиатуры в настольном исполнении
DT-5K-PS2-CYR*
Русифицированная защищенная клавиатура в настольном исполнении, 113-клавишн., интегрирован.указ.устройство HulaPoint, корпус из нержавеющей стали, IP65, PS/2
Под заказ
В корзину
SB-87-TP-USB
Защищенная клавиатура Ultra-Thin Mobile Keyboard with Touchpad USB, нерусифицированная
Под заказ
В корзину
BT-870-TP
Защищенная компактная клавиатура с сенсорной панелью и комбинированным подключением, VESA, IP67, нерусифицированная
Под заказ
В корзину
BT-870-TP-CYR
Защищенная компактная клавиатура с сенсорной панелью и комбинированным подключением, VESA, IP67, русифицированная
Под заказ
В корзину
SK-97-TP-USB-CYR
Защищенная русифицированная клавиатура с интегрированным тачпадом SK-97-TP-USB-CYR
Под заказ
В корзину
SLK-880-FSR-USB-CYRILLIC-H
Защищенная клавиатура SLK-880-FSR с подсветкой указательное устройство FSR, USB
Под заказ
В корзину
DP-72-USB-CYR
Настольная клавиатура, 72 клавишн.
, IP65, русифицированная, USB-интерфейс
Под заказ
В корзину
DU-5K-FSR-USB
Нерусифицированная настольная клавиатура в пластиковом корпусе, 116-клавишн., интегрирован.указ.устройство (FSR sensor), IP65, USB-интерфейс
Под заказ
В корзину
DU-5K-FSR-PS2-CYR
Русифицированная настольная клавиатура в пластиковом корпусе, 116 клавиш, интегрированное указательное устройство FSR, IP65, PS/2
Под заказ
В корзину
BT-870-TP-SLIM-CYR
Защищенная компактная клавиатура с сенсорной панелью и комбинированным подключением (USB/Bluetooth), VESA, IP67, русифицированная
Под заказ
В корзину
SB-87-TP-M-USB-CYR
Защищенная клавиатура Ultra-Thin Mobile Keyboard with Touchpad USB, русифицированная
Под заказ
В корзину
DT-810-FSR-PS2-CYR
Русифицированная защищенная клавиатура в настольном исполнении, 81-клавишн.
, интегрирован.указ.устройство (FSR sensor), корпус из нержавеющей стали, IP65, PS/2
Под заказ
В корзину
DT-810-FSR-USB-CYR
Русифицированная защищенная клавиатура в настольном исполнении, 81-клавишн., интегрирован.указ.устройство (FSR sensor), корпус из нержавеющей стали, IP65, USB-интерфейс
Под заказ
В корзину
DT-5K-FSR-USB-CYR
Русифицированная защищенная клавиатура в настольном исполнении, 113-клавишн., интегрирован.указ.устройство (FSR sensor), корпус из нержавеющей стали,IP65, USB
Под заказ
В корзину
DT-5K-FSR-IS-CYR
Русифицированная защищенная клавиатура в настольном исполнении, 113-клавишн., интегрирован.указ.устройство (FSR sensor), корпус из нержавеющей стали, IP65, PS/2
Под заказ
В корзину
BT-870-TP-SLIM
Защищенная компактная клавиатура с сенсорной панелью и комбинированным подключением (USB/Bluetooth), VESA, IP67, нерусифицированная
Под заказ
В корзину
SLK-102-TP-USB-CYR
Русифицированная настольная клавиатура с интегрированной сенсорной панелью, 102-клавиши.
, NEMA 4X, USB
Под заказ
В корзину
DU-5K-FSR-USB-CYR
Русифицированная настольная клавиатура в пластиковом корпусе, 116-клавишн., интегрирован.указ.устройство (FSR sensor), IP65, USB-интерфейс
Под заказ
В корзину
DT-5K-FSR-PS2-CYR
Русифицированная защищенная клавиатура в настольном исполнении, 113-клавишн., интегрирован.указ.устройство (FSR sensor), корпус из нержавеющей стали,IP65, PS/2
Под заказ
В корзину
EKSB-97-TP-USB
Клавиатура с сенсорной панелью,подсветка, IP67, US, USB интерфейс 97 клавиш
Под заказ
В корзину
DP-88-PS2
Настольная клавиатура, 88 клавиш, IP65, PS/2, нерусифицированная
Под заказ
В корзину
DU-5K-TB-USB-CYR
Клавиатура русифицированная DU-5K-TB-USB-CYR
Под заказ
В корзину
SB-97-TP-USB
Клавиатура с сенсорной панелью, US, USB интерфейс 97 клавиш
Под заказ
В корзину
DU-1000-USB-CYR
Настольная клавиатура, 104 клавишн.
, IP65, USB, русифицированная
Под заказ
В корзину
SB-87-TP-USB-CYR
Защищенная клавиатура Ultra-Thin Mobile Keyboard with Touchpad USB, русифицированная
Под заказ
В корзину
DP-88-USB
настольная клавиатура, 88 клавиш, американская раскладка, IP65, USB
Под заказ
В корзину
DU-1000-PS2-CYR
Настольная клавиатура, 104 клавишн., IP65, PS/2 русифицированная
Под заказ
В корзину
DU-5K-TP2-USB-CYR
Русифицированная настольная клавиатура с интегрированной сенсорной панелью, 116-клавишн., IP65, USB-интерфейс
Под заказ
В корзину
DU-5K-TP2-PS2-CYR
Русифицированная настольная клавиатура с интегрированной сенсорной панелью, 116-клавишн., IP65, PS/2
Под заказ
В корзину
DT-81-USB-CYR
Русифицированная защищенная компактная клавиатура в настольном исполнении, 81-клавишн.
, корпус из нержавеющей стали, IP65, USB-интерфейс
Под заказ
В корзину
DT-810-USB-CYR
Русифицированная защищенная клавиатура в настольном исполнении, 81-клавишн., интегрирован.указ.устройство, корпус из нержавеющей стали, IP65, USB-интерфейс
Под заказ
В корзину
DT-18-USB
Цифровая защищенная клавиатура в настольном исполнении, 18-клавишн., корпус из нержавеющей стали, IP65, USB
Под заказ
В корзину
DP-72-USB
Настольная клавиатура, 72 клавишн., IP65, USB-интерфейс
Под заказ
В корзину
DT-81-PS2-CYR
Русифицированная защищенная компактная клавиатура в настольном исполнении, 81-клавишн., корпус из нержавеющей стали, IP65, PS/2-интерфейс
Под заказ
В корзину
DT-2000-TB-USB-CYR
Русифицированная защищенная клавиатура в настольном исполнении, 114-клавишн.
, интегрирован. 38 мм трекбол, корпус из нержавеющей стали, IP65, USB
Под заказ
В корзину
DT-2000-TB-PS2-CYR
Русифицированная защищенная клавиатура в настольном исполнении, 114-клавишн., интегрирован. 38 мм трекбол, корпус из нержавеющей стали, IP65, PS/2
Под заказ
В корзину
DT-2000-PS2-CYR
Русифицированная защищенная клавиатура в настольном исполнении, 114-клавишн., интегрирован. указ.устройство, корпус из нержавеющей стали, IP65, PS/2
Под заказ
В корзину
DT-18-PS2
Цифровая защищенная клавиатура в настольном исполнении, 18-клавишн., корпус из нержавеющей стали, IP65, PS/2
Под заказ
В корзину
DT-1000-USB-CYR
Русифицированная защищенная клавиатура в настольном исполнении, 114-клавишн., корпус из нержавеющей стали, IP65, USB
Под заказ
В корзину
DT-2000-USB-CYR
Русифицированная защищенная клавиатура в настольном исполнении, 114-клавишн.
, интегрирован. указ.устройство, корпус из нержавеющей стали, IP65, USB
Под заказ
В корзину
DP-88-PS2-CYR
Русифицированная настольная клавиатура, 88 клавиш, IP65, PS/2
Под заказ
В корзину
DT-810-PS2-CYR
Русифицированная защищенная клавиатура в настольном исполнении, 81-клавишн., интегрирован.указ.устройство, корпус из нержавеющей стали, IP65, PS/2
Под заказ
В корзину
DT-1000-PS2-CYR
Русифицированная защищенная клавиатура в настольном исполнении, 114-клавишн., корпус из нержавеющей стали, IP65, PS/2
Под заказ
В корзину
DP-88-USB-CYR
Русифицированная настольная клавиатура, 88 клавиш, IP65, USB
Под заказ
В корзину
DP-1000-USB-CYR
Русифицированная настольная клавиатура, 114-клавишн.
, IP54, USB-интерфейс
Под заказ
В корзину
DP-1000-PS2-CYR
Русифицированная настольная клавиатура, 114-клавишн., IP54, PS/2-интерфейс
Под заказ
В корзину
Клавиатура Ps2 — Etsy Турция
Etsy больше не поддерживает старые версии вашего веб-браузера, чтобы обеспечить безопасность пользовательских данных. Пожалуйста, обновите до последней версии.
Воспользуйтесь всеми возможностями нашего сайта, включив JavaScript.
Найдите что-нибудь памятное,
присоединяйтесь к сообществу, делающему добро.
(
31 соответствующий результат,
с рекламой
Продавцы, желающие расширить свой бизнес и привлечь больше заинтересованных покупателей, могут использовать рекламную платформу Etsy для продвижения своих товаров.
Вы увидите результаты объявлений, основанные на таких факторах, как релевантность и сумма, которую продавцы платят за клик. Узнать больше.
)
кодов сканирования клавиатуры PS2 | Онлайн-документация для продуктов Altium
Замороженное содержимое
Изменено администратором 13 сентября 2017 г.
При нажатии клавиши на клавиатуре на центральный процессор отправляется код. С помощью справочных таблиц ASCII хост может определить функцию нажатой клавиши. Передаваемый код называется кодом сканирования и далее подразделяется на код «сделать» в случае нажатия клавиши.
Если нажать и удерживать клавишу, не отпуская ее, код создания для этой клавиши будет отправляться непрерывно в соответствии с заданной скоростью автоматического повторения (печатания). Следует отметить, что если нажато и удерживается более одной клавиши, типографический режим применяется только к последней нажатой клавише.
При отпускании нажатой клавиши хосту отправляется дополнительный скан-код, информирующий его о том, что нажатая клавиша теперь отпущена. Этот дополнительный передаваемый код называется кодом «разрыва».
Длина большинства кодов сканирования составляет один байт, за исключением некоторых расширенных клавиш (например, SHIFT, CTRL, PAUSE). Расширенные ключи распознаются по префиксу E0h в коде производителя.
Соответствующий код прерывания для ключа состоит из байта префикса F0h, за которым следует код создания для этого ключа. Опять же, расширенные ключи являются исключением из этого правила, поскольку байт F0h помещается после байта E0h начального кода создания.
Клавиша ПАУЗА является исключением как из стандартных, так и из расширенных правил. Во-первых, его make-код имеет длину 8 байт и начинается с E1h, а не с E0h. Во-вторых, у него нет кода останова.
Коды включения и выключения для всех клавиш на клавиатуре PS/2 составляют набор кодов сканирования. Определено три набора скан-кодов, но только второй набор скан-кодов распознается полностью и используется по умолчанию всеми современными клавиатурами PS/2.
В таблице 1 перечислены все клавиши стандартной клавиатуры PS/2 вместе с их уникальными скан-кодами.
Таблица 1. Коды сканирования клавиатуры PS/2 (набор кодов сканирования 2).
Ключ | Код сканирования | Ключ | Код сканирования |
|---|---|---|---|
ESC | 76 (F076) | К | 42 (F042) |
F1 | 05 (F005 ) | L | 4B (F04B) |
F2 | 06 (F006) | ; | 4C (F04C) |
F3 | 04 (F004) | ‘ | 52 (F052) |
F4 | 0C (F00C ) | Введите | 5A (F05A) |
F5 | 03 (F003) | Сдвиг (левый) | 12 (F012) |
F6 | 0B (F00B) | Z | 1A (F01A) |
F7 9000 3 | 83 (F083) | X | 22 (F022) |
F8 | 0A (F00A) | C | 21 (F021) |
F9 | 01 (F001) | В | 2A (F02A) |
F10 | 09 (F009) | Б | 32 (F032) |
F11 | 78 (F078) | N | 3 1 (F031) |
F12 | 07 (F007) | M | 3A (F03A) |
Prt Scr | E012E07C (E0F07CE0F012) | 41 (F041) | |
Блокировка прокрутки | 7E (F07E) | . | 49 (F049) |
Пауза/пауза | E11477E1F014E077 (Нет) 90 003 | / | 4A (F04A) |
` | 0E (F00E) | Сдвиг (правый) | 59(F059) |
1 | 16 (F016) | Ctrl (левый) | |
2 | 1E (F01E) | Окна (левые) | E01F (E0F01F) |
3 | 2 6 (F026) | Alt (слева) | 11 (F011) |
4 | 25 (F025) | Пробел 9016 3 | 29 (F029) |
5 | 2E (F02E) | Alt (справа) | E011 (E0F011) |
6 | 36 (F036 ) | Окна (справа) | E027 (E0F027) |
7 | 3D (F03D) | Меню 9 0003 | E02F (E0F02F) |
8 | 3E (F03E) | Ctrl (справа) | E014 (E0F014) |
9 | 46 (F046) | Вставка | E070 (E0F070) |
45 (F045) | Дом | ||
— | 4E (F04E) | Page Up | E07D (E0F07D) |
= | 55 (F055) | E071 (E0F071) | |
Backspace | 66 (F066) | Конец | E06 9 (E0F069) |
Вкладка | 0D (F00D) | Страница вниз | E07A (E0F07A) |
Q | 15 (F015) | 900 02 Стрелка вверх | E075 (E0F075) |
W | 1D (F01D) | Стрелка влево | E0 6B (E0F06B) |
E | 24 (F024) | Стрелка вниз | E072 (E0F072) |
R | 2D (F02D) | E074 (E0F074) | |
T | 2C (F02C) | Num Lock | 7 7 (F077) |
Y | 35 (F035) | / | E04A (E0F04A) |
U | 3C (F03C) | 900 02 * | 7С (Ф07С) |
I | 43 (F043) | — | 7B (F07B) |
O | 44 (F044) | 7 | 6C (F06C) |
P | 4D (F04D) | 8 | |
[ | 54 (F054) | 9 | 7D (F07D) |
] | 5B (F05B) | + | 79 (F079) |
\ | 5D (F05D) | 4 | 6B (F06B ) |
Caps Lock | 58 (F058) | 5 | 73 (F073) |
А | 1C (F01C) | 6 | 74 (F074) |
S | 1B (F01B) | 1 | 69 (F069) |
D | 23 (F023) | 2 | 72 (F072) |
F | 2B (F02B) | 3 | 7A (F07A) |
G | 34 (F034) | 70 (F070) | |
H | 33 (F03 3) | . Читайте также: |
