DVMS – маленький помощник контроля DVB-T2
В рубрику «Новые продукты» | К списку рубрик | К списку авторов | К списку публикаций
В настоящее время системам мониторинга и контроля уделяется все больше и больше внимания. Это связано с тем, что получил большое развитие удаленный доступ к устройствам по сетям Интернет, Wi-Fi и т.п. Не остается в стороне и такая область, как телевизионное вещание. Учитывая особенности построения одночастотных сетей вещания (SFN), контроль качества телевизионного сигнала как на входе, так и на выходе передающего оборудования, а также на местах приема сигнала по-прежнему остается первостепенной задачей
Сергей Круглов
Инженер по телевизионной измерительной технике компании Rohde & Schwarz Rus
На качество работы современной теле- и радиопередающей станции оказывают влияние достаточно много факторов. Это и качество сигнала со спутника, и качественный прием и демодуляция спутниковым приемником, “безошибочная” доставка транспортного потока до передатчика, уровень и качественные параметры сигнала, которые передатчик выдает в эфир, и, конечно, качество сигнала вблизи абонентского оборудования.
Своевременное и правильное обнаружение и прогнозирование неполадок в сети передачи сигнала – залог бесперебойной работы телевизионного вещания.
Компания Rohde & Schwarz для решения задач непрерывного мониторинга представляет приборы DVMS1 и DVMS4, которые охватывают по своему функционалу весь список описываемых задач. Модульная конструкция данных приборов позволяет проводить анализ сигналов стандартов DVB-T/T2, DVB-S/S2, а также полный анализ транспортных потоков T2-MI и MPEG-2(TS) как по интерфейсу ASI, так и по ASI over IP. Прибор выпускается в двух модификациях DVMS1 и DVMS4. Отличие заключается в том, что в DVMS1 устанавливается только один из перечисленных выше модулей, а в DVMS4 – до 4 модулей. Одновременно принимаемого ВЧ-сигнала можно анализировать и передаваемые в нем транспортные потоки. Благодаря такому функционалу области применения данных приборов могут быть различными.
В случае обнаружения ошибок в распространении, доставке или структуре сигнала можно быстро принять меры противодействия и минимизировать время простоя.
В случае появления проблем будут получены тем более точные результаты анализа о месте возникновения ошибки и ее природе, чем более целостный и подробный мониторинг используется. Непрерывный мониторинг необходим для документального подтверждения характеристик сигнала и протоколирования ошибок. Такое применение может быть важно для договаривающихся сторон, и оно обеспечивает простоту контроля за соблюдением согласованных уровней качества.
Для решения данных задач требуется небольшое, с низким потреблением электроэнергии оборудование, которым можно управлять удаленно. Данное оборудование должно обеспечивать измерение основных параметров телевизионного сигнала, автономно собирать данные (с возможностью в дальнейшем передавать их для анализа, например в случае пропадания связи), фиксировать время появления ошибок и время восстановления сигнала.
Мониторинг на передающей стороне
Сигнал можно контролировать на входе передатчика и с направленного ответвителя и, если сигнал раздается со спутника, на входе спутникового приемника.
На рис. 1 представлена схема полного мониторинга на стороне передатчика.
Во-первых, сигнал с выхода спутниковой антенны можно (параллельно со входом на спутниковый приемник) подать на модуль DVB-S/S2 в DVMS. В нем можно посмотреть уровень сигнала, приходящий со спутниковой антенны, уровень сигнала, отклонение частоты, сигнал/шум, MER, битовые ошибки, частоту ошибочных пакетов. Также отображается сигнальное созвездие и скорость кодирования. Очень важным применением может стать тот факт, что на выходе TS Out модуля DVB-S/S2 будет демодулированный и декодированный сигнал, принимаемый со спутника, который можно подать на второй вход модулятора передатчика и использовать DVMS как резервный спутниковый приемник.
Во-вторых, сигнал после штатного спутникового приемника может быть подан на вход ASI DVMS или на плату IP для анализа ASI over IP и для анализа сигнала подаваемого на вход передатчика. В этом случае производится проверка транспортного потока по всем трем приоритетам, в том числе и правильность пакетов T2-MI.
При мониторинге сигнала T2-MI в первую очередь требуется проверка синтаксического уровня. Если синхробайт, счетчик непрерывности и CRC имеют корректные значения, анализ продолжается исследованием наличия всех PLP и параметров модуляции для всех PLP в информации о SFN-сети (если используется одночастотная сеть). Мониторинг отдельных PLP основан на мониторинге классических транспортных потоков MPEG-2 аналогично передаваемому в DVB-T. Существенной доработкой метода является учет того, что таблицы, имеющие отношение ко всем PLP, присутствуют только в Common PLP. Параллельно с отдельными PLP в сигнале T2-MI передаются параметры модуляции. Их мониторинг производится с помощью шаблонов. Здесь параметры, измеренные прибором мониторинга, сравниваются с пользовательскими спецификациями (шаблонами).
В-третьих, используя модуль DVB-T/T2, можно контролировать сигнал с выхода передатчика (ответвителя) или с эфирной антенны. Параметры, измеряемые при демодуляции канала: уровень сигнала, среднеквадратичная модуляционная ошибка MER (до 31 дБ или с дополнительной опцией до 35 дБ), битовая ошибка BER перед LDPC и перед ВСН, PER – взвешенная доля безошибочных пакетов, смещение центральной частоты и отклонение скорости передачи (рис.
2). Отображается сигнальное созвездие и параметры передачи сигнала DVB-T2 и параметры по каждому PLP. С помощью дополнительной опции можно контролировать спектр передаваемого сигнала и, соответственно, затухание отдельно по верхнему и нижнему “плечам”.
Таким образом, сигнал, передаваемый в эфир, может быть проконтролирован в нескольких точках, что дает возможность точно определить место появления ошибок в сигнале.
- Какой сигнал подается на передатчик? Правильно ли сформирован сигнал T2-MI, включая все содержащиеся в нем PLP (синтаксис, структура, скорость передачи, количество программ и т.д.)?
- Качество сигнала, излучаемого передатчиком. Соответствуют ли параметры модуляции стандарту DVB-T2?
Мониторинг на приеме
Очень важным является мониторинг качества ТВ-сигнала на приемной стороне, в непосредственной близости от приемных устройств потребителей. Данный вид контроля может быть интересен как контролирующим органам, так и компаниям, предоставляющим контент.
Приборы Rohde & Schwarz DVMS1 и DVMS4 могут производить запись в момент возникновения ошибок в потоке по заданному событию. Например, снижение уровня принимаемого сигнала, уменьшение MER и т.п. Причем записывать возможно как весь поток целиком, так и отдельный сервис (программу), а также отдельно видео- или звуковое сопровождение. Таким образом, можно отследить перерывы в вещании как по времени, так и по конкретному событию.
Обычно анализ работы одночастотных сетей (SFN) достаточно сложен, так как в этом случае необходимо контролировать синхронизацию всех передатчиков, участвующих в работе SFN-сети. Если синхронизация не обеспечивается, прием будет нарушаться, даже если каждый передатчик по отдельности излучает идеальный сигнал.
С помощью приборов серии DVMS можно оценить, попадают ли пришедшие сигналы в защитный интервал. После чего оцениваются уровни и временная синхронизация для всех сигналов. По достижении устойчивого состояния эти значения можно сохранить как опорные (рис.
3).
Далее мониторинг ведется относительно полученных опорных значений. Если какой-либо из сигналов демонстрирует отклонение по синхронизации или по уровню, которое нарушает заданные пользователем пределы, срабатывает сигнализация.
Если на передающей стороне расположено несколько передатчиков или используется более одного PLP, можно использовать множественный мониторинг. При этом прибор DVMS автоматически будет переключаться между соответствующими частотами или PLP и последовательно проверять сигналы.
Используя систему удаленного доступа, либо “удаленный рабочий стол” системы Windows, либо систему команд протокола SMNP, можно контролировать качество сигнала для нескольких передатчиков. С помощью системы мониторинга Rohde & Schwarz TS4570, описанной в предыдущей статье (“Все под контролем”, “Broadcasting. Телевидение и радиовещание”, № 3/2011), можно создавать иерархические системы мониторинга, включая мониторинг как передатчиков, так и другого оборудования, которым возможно управлять с помощью протокола SMNP.
В заключение можно сказать, что с помощью соответствующих приборов мониторинг сетей цифрового наземного телевидения, использующих стандарт DVB-T2, может производиться без особых затруднений. Приняв во внимание особенности данного стандарта, можно достаточно просто осуществлять непрерывный мониторинг сигнала, например с помощью систем DVMS-мониторинга цифрового телевидения производства Rohde & Schwarz.
РОДЕ И ШВАРЦ РУС, ООО
115093 Москва,
ул. Павловская, 7, стр. 1
Тел.: (495) 981-3560, 981-3563
Факс: (495) 981-3565
E-mail:
[email protected],
[email protected]
www.rohde-schwarz.ru,
www.rohde-schwarz.com
Опубликовано: Журнал «Broadcasting. Телевидение и радиовещание» #2, 2016
Посещений: 8616
Автор
| |||
В рубрику «Новые продукты» | К списку рубрик | К списку авторов | К списку публикаций
Контроль DVB-T2 — это просто
В рубрику «Новые продукты» | К списку рубрик | К списку авторов | К списку публикаций
В последнее время со стороны специалистов радиосвязи и радиовещания наблюдается повышенный интерес к системам мониторинга и контроля.
Не остается в стороне и такая область, как телевизионное вещание. Учитывая особенности построения одночастотных сетей вещания (SFN), контроль качества телевизионного сигнала как на входе и выходе передающего оборудования, так и на местах приема сигнала остается первостепенной задачей
Круглов Сергей
Инженер по телевизионной
измерительной технике
компании Rohde & Schwarz Rus
Основным показателем качественной работы передающего телевизионного оборудования остается качественная картинка и звук в телевизорах телезрителей. В связи с этим раннее обнаружение нарушения сигнала на местах, не по жалобе потребителя в мэрию, префектуру, а, так сказать, из первых рук, становится крайне важной задачей.
В России вводится новый стандарт цифрового наземного (эфирного) телевизионного вещания DVB-T2, который обеспечивает лучшую помехозащищенность по сравнению со стандартом DVB-T, обладает большей пропускной способностью, а также отличается очень важной для региональных вещателей особенностью — наличием нескольких физических уровней PLP физических каналов передачи.
Кроме того, определен новый интерфейс для модулятора Т2 (T2-MI).» Интерфейс также поддерживает передачу программных данных через множество каналов физического уровня (PLP). Отдельные PLP имеют структуру транспортного потока MPEG-2 и модулируются передатчиком на базе соответствующих параметров модуляции. Создается возможность индивидуальной оптимизации процесса передачи различных программ по скорости и надежности передачи.
Почему мониторинг необходим?
При обнаружении ошибок в распространении, доставке или структуре сигнала можно быстро принять меры противодействия и минимизировать время простоя. В случае появления проблем будут получены тем более точные результаты анализа о месте возникновения ошибки и ее природе, чем более целостный и подробный мониторинг используется.
Непрерывный мониторинг необходим для документального подтверждения характеристик сигнала. Такое применение может быть важно для договаривающихся сторон, и оно обеспечивает простоту контроля за соблюдением согласованных уровней качества.
Чтобы гарантировать высококачественную работу сети DVB-T2, оператор телерадиовещательной сети обязан выполнять ее непрерывный мониторинг, чтобы мгновенно обнаруживать любой сбой в работе. Таким образом, обеспечивается возможность быстрого принятия мер по устранению сбоев в работе. Как же обеспечить данный контроль?
Для решения данной задачи требуется небольшое, с низким потреблением электроэнергии оборудование, которым можно управлять удаленно. Данное оборудование должно обеспечить измерение основных параметров телевизионного сигнала, автономно собирать данные (с возможностью в дальнейшем передавать их для анализа, например в случае пропадания связи), фиксировать время появления ошибок и восстановления сигнала.
Компания Rohde & Schwarz для решения задач непрерывного мониторинга представляет приборы DVMS1 и DVMS4. Данные приборы способны анализировать телевизионные сигналы стандартов DVB-T2, DVB-T/H, DVB-S/S2 и IP-TV, а также проводить полный анализ транспортных потоков T2-MI и MPEG-2(TS).
Приборы отличаются количеством устанавливаемых модулей для анализа принимаемого сигнала. В DVMS1 устанавливается только один из перечисленных выше модулей, а в DVMS4 — до четырех в любой конфигурации. Одновременно с принимаемым сигналом можно анализировать транспортные потоки.
Благодаря такому функционалу области применения данных приборов могут быть различными.
Мониторинг на головной станции
Мониторинг на головной станции сравним с аналогичной процедурой в системе DVB-T. Тем не менее имеется одно существенное отличие: здесь вместо транспортного потока MPEG-2(TS) генерируется сигнал T2-MI.
При мониторинге сигнала T2-MI в первую очередь требуется проверка синтаксического уровня. Если синхробайт, счетчик непрерывности и CRC имеют корректные значения, анализ продолжается исследованием наличия всех PLP и параметров модуляции для всех PLP в информации о SFN-сети (если используется одночастотная сеть). Мониторинг отдельных PLP основан на мониторинге классических транспортных потоков MPEG-2 в системе DVB-T.
Существенной доработкой метода является учет того, что таблицы, имеющие отношение ко всем PLP, присутствуют только в Common PLP. Параллельно с отдельными PLP в сигнале T2-MI передаются параметры модуляции. Их мониторинг производится с помощью шаблонов. Здесь параметры, измеренные прибором мониторинга, сравниваются с пользовательскими спецификациями (шаблонами).
Мониторинг передатчика
Сигнал можно контролировать на входе передатчика (так же, как на выходе головной станции) и с направленного ответвителя, и если сигнал раздается со спутника, можно еще проконтролировать сигнал на входе спутникового приемника.
Таким образом, сигнал, передаваемый в эфир, может быть проконтролирован в нескольких точках, что дает возможность точно определить место появления ошибок в сигнале:
- Какой сигнал подается на передатчик? Правильно ли сформирован сигнал T2-MI, включая все содержащиеся в нем PLP (синтаксис, структура, скорость передачи, количество программ и т.
д.)? - Качество сигнала излучаемого передатчиком. Соответствуют ли параметры модуляции стандарту DVB-T2?
д.)?
Параметры, измеряемые при демодуляции канала: уровень сигнала, среднеквадратичная модуляционная ошибка MER (до 35 дБ), битовая ошибка BER перед LDPC и перед ВСН, PER — взвешенная доля безошибочных пакетов, смещение центральной частоты и смещение скорости передачи.
Мониторинг на приеме
Очень важным является мониторинг качества ТВ-сигнала на приемной стороне, в непосредственной близости от приемных устройств потребителей. Данный вид контроля может быть интересен как контролирующим органам, так и компаниям, предоставляющим контент. Приборы Rohde & Schwarz DVMS1 и DVMS4 могут производить запись в момент возникновения ошибок в потоке, причем записывать возможно как весь поток целиком, так и отдельный сервис (программу), а также отдельно видео- или звуковое сопровождение. Таким образом, можно отследить перерывы в вещании.
Обычно анализ работы одночастотных сетей (SFN) достаточно сложен, так как в этом случае необходимо контролировать синхронизацию всех передатчиков, участвующих в работе SFN-сети. Если синхронизация не обеспечивается, прием будет нарушаться, даже если каждый передатчик по отдельности излучает идеальный сигнал.
С помощью приборов серии DVMS можно оценить, попадают ли пришедшие сигналы в защитный интервал. После чего оцениваются уровни и временная синхронизация для всех сигналов. По достижении устойчивого состояния эти значения можно сохранить как опорные. Далее мониторинг ведется относительно полученных опорных значений. Если какой-либо из сигналов демонстрирует отклонение по синхронизации или по уровню, которое нарушает заданные пользователем пределы, срабатывает сигнализация.
Если на передающей стороне расположено несколько передатчиков или используется более одного PLP, возможно использовать множественный мониторинг. При этом прибор DVMS автоматически будет переключаться между соответствующими частотами или PLP и последовательно проверять сигналы.
Используя систему удаленного доступа, либо «Удаленный рабочий стол» системы Windows, либо систему команд протокола SMNP, можно контролировать качество сигнала для нескольких передатчиков. С помощью системы мониторинга Rohde & Schwarz TS4570, описанной в предыдущей статье («Все под контролем», «Broadcasting. Телевидение и радиовещание», № 3/2011), можно создавать иерархические системы мониторинга, включая мониторинг как передатчиков, так и другого оборудования, которым возможно управлять с помощью протокола SMNP.
В заключение можно сказать, что с помощью соответствующих приборов мониторинг сетей цифрового наземного телевидения, использующих стандарт DVB-T2, может производиться без особых затруднений. Приняв во внимание особенности данного стандарта, можно достаточно просто осуществлять непрерывный мониторинг сигнала, например с помощью систем DVMS-мониторинга цифрового телевидения производства Rohde & Schwarz.
В данной статье мы познакомили читателей с некоторыми новыми разработками компании Rohde & Schwarz.
С другими новыми разработками и технологиями вы сможете ознакомиться на нашем стенде № 21В55 на 25-й международной выставке «СВЯЗЬ-ЭКСПОКОММ-2013», которая состоится 14—17 мая 2013 года в Москве, в ЦВК «Экспоцентр».
РОДЕ И ШВАРЦ РУС
115093 Москва,
ул. Павловская, 7, стр. 1
Тел.: (495) 981-3560,
981-3563
Факс: (495) 981-3565
E-mail: info.russia@rohde-
schwarz.com
www.rohde-schwarz.com
Опубликовано: Журнал «Broadcasting. Телевидение и радиовещание» #2, 2013
Посещений: 19007
Статьи по теме
- Эволюция систем синхронизации одночастотных сетей SFN на базе GNSS (GPS, GLONASS)
- Операторы о поправках в закон «О рекламе»
- III Межрегиональный телевизионный фестиваль «Моя большая страна»
- Новые реалии российского кино
- Антенна на дачу. Часть 1
Автор
| |||
В рубрику «Новые продукты» | К списку рубрик | К списку авторов | К списку публикаций

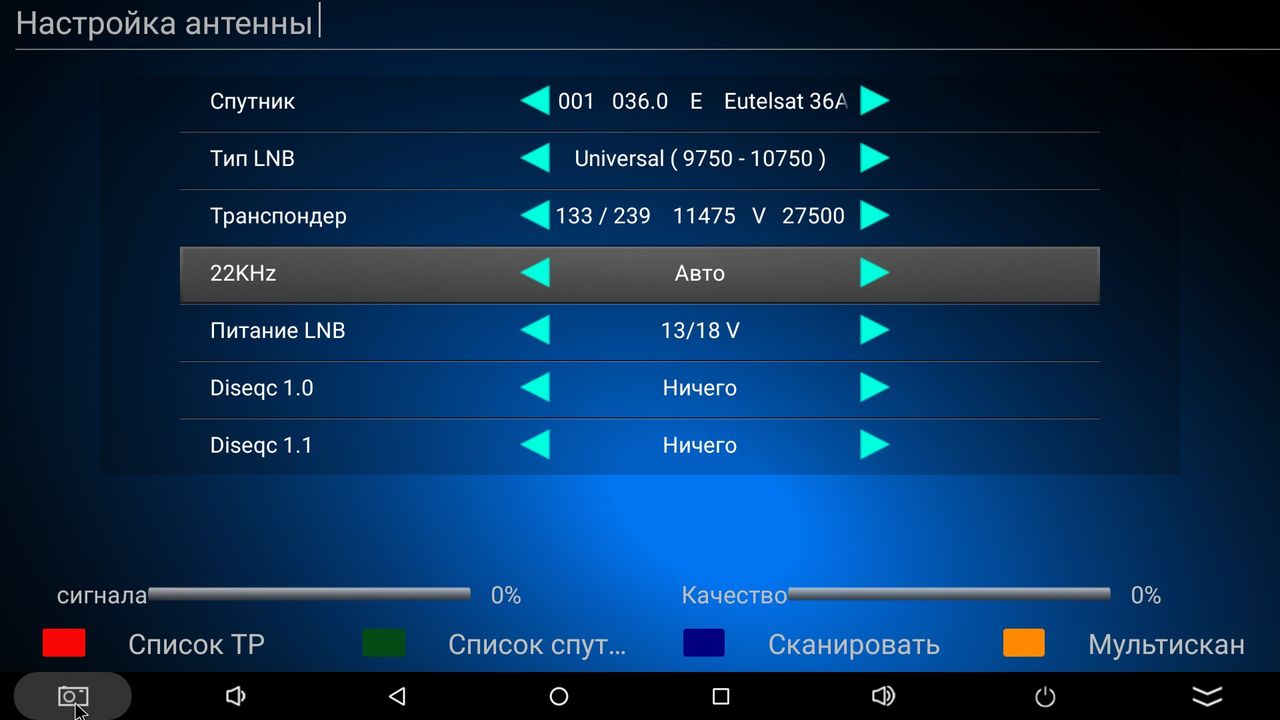

В чем разница между мощностью и качеством телевизионного сигнала?
Если вы недавно настроили свой телевизор и/или заглянули в меню Skybox и нашли показания качества сигнала, которые дают измерения качества и мощности сигнала, и что нужно знать, что это значит? Читайте дальше, чтобы узнать все, что вам нужно знать.
Большинство телевизоров будут давать отдельные показания как для сигнала, так и для качества, но другие могут не показывать, некоторые могут давать вам только проценты без разделения между ними, а другие вообще не дадут информации о сигнале. У меня был клиент, который спросил меня: «Это похоже на вольты и амперы?». Я сказал, что нет, но это не обязательно плохой способ взглянуть на это, и я подумал, что другим может быть интересно, каков ответ на этот вопрос. поэтому я решил создать статью о разнице между силой и качеством сигнала и загрузить ее в наш блог, чтобы вы могли ею насладиться.
Когда я устанавливаю телевизионные антенны и спутниковые антенны, я использую измеритель Promax Ranger, если вы посмотрите в Интернете, вы увидите, что это очень сложное оборудование. Он дает мне все виды измерений силы сигнала, устойчивости, помех, информации о сигнале и информации о модуляции сигнала и позволяет мне смотреть на сигнальные созвездия, если я захочу, наряду с множеством других вещей.
Это позволяет мне видеть цифровое телевизионное изображение, если я хочу (демодуляция), но в этом нет необходимости, если вы знаете, как читать информацию о цифровом телевизионном сигнале. Я понимаю, что это может не иметь большого значения, но я хочу сказать, что это подходящая часть оборудования для оценки того, насколько хорош телевизионный сигнал и насколько надежным будет прием. Телевизор, который вы используете для просмотра, на самом деле не предназначен для считывания уровня и качества сигнала, поэтому показания, которые он может дать, могут ввести вас в заблуждение. Самой картинке, конечно, нельзя доверять.
Телевизор не сообщает вам, как он считывает сигнал/качество
Основная проблема со строкой информации о сигнале на цифровых телевизорах, приставках Sky, приставках Freesat заключается в том, что на самом деле он не сообщает вам, как он считывает и измерение сигнала. Большинство просто дает показания в процентах или сигнальные полосы, и большинство даже не говорят вам, какую частоту они считывают, поэтому телевизор может быть неправильно настроен и, возможно, вызывать плохой прием телевизора, и вы не обязательно будете знать.
Если он не говорит вам, как он измеряет силу и качество сигнала телевизионной антенны/спутника, вы на самом деле не узнаете, что это значит, и результаты могут вводить в заблуждение.
Некоторые из лучших телевизоров предоставят вам информацию о коэффициенте битовых ошибок (BER), которая на самом деле неплохая, но, честно говоря, после исправления ошибок, которое встроено в сигнал вещания, у вас не должно быть никаких ошибок в вашем телевизоре. сигнал. Если вы это сделаете, вы столкнетесь с такими эффектами, как пикселизация и даже полное отсутствие телевизионного изображения. Но если у вас плохой сигнал цифрового ТВ/спутника, вы уже знаете, что у вас есть проблема, поэтому чтение на телевизоре не обязательно самая большая помощь в мире.
100% Сигнал на самом деле ничего не значит
Хотите верьте, хотите нет, но сигналы не измеряются в процентах, поэтому предоставление информации о сигнале таким образом вводит в заблуждение. На самом деле нет такой вещи, как 100% сигнал.
Вскоре я перейду к тому, как измеряются сигналы. Сказать, что сигнал на 100 %, означает, что его нельзя улучшить. Вы всегда можете улучшить мощность сигнала, установив ТВ-антенну с высоким коэффициентом усиления или ТВ-усилитель. Делать это не всегда хорошо, так как у вас может быть слишком много сигнала, да, это важно! Что само по себе может привести к перегрузке ТВ-тюнеров, распределительного оборудования и вызвать разрыв телевизионного изображения. Что приводит к тому, что если есть минимальный и максимальный уровень сигнала, где посередине находится 100%? Ответ заключается в том, что это не так, и это полностью зависит от программного / аппаратного обеспечения телевизора и того, что оно определяет, и на 100%. Как я уже сказал, это ничего не значит.
Качество важнее прочности!
Это действительно зависит от производителя телевизора, но вы всегда должны ожидать, что ваш телевизионный сигнал будет 100% или полная полоса сигнала. Обычно это означает, что в это время полученный сигнал после исправления ошибок в порядке и работает как положено.
Если это значение ниже 100% или прыгает, вы можете обнаружить, что у вас будут проблемы с приемом телевизионного сигнала. Это может быть связано с тем, что телевизор сохранил неправильный телевизионный передатчик, поэтому я сначала проверю настройку вашего телевизора. Кроме того, важно отметить, что только потому, что показания сигнала говорят о 100% времени восстановления, не обязательно, что оно всегда будет 100%, и вы можете столкнуться с прерывистым приемом телевизионного сигнала. Аналогичным образом, на другом оборудовании, таком как многие боксы Sky, качество сигнала может не быть 100% или полной полосой. Это не означает, что с сигналом что-то не так, это может быть считывание сигнала перед исправлением ошибок, что на самом деле является более надежным способом сделать это. В заключение, если у вас высокий процент по качеству, а не по силе сигнала. Я бы больше не беспокоился об этом, если бы в остальном телевизионная картинка была в порядке.
Телевизоры и телевизионные/спутниковые ресиверы Все считываемые сигналы разные
Вы можете подключить телевизор к одному телевизору и получить 100% мощность сигнала и 100% качество сигнала.
(довольно часто встречается с коробками Humax Freesat) и справедливо думают, что все в порядке. Только для того, чтобы подключить другой телевизор и получить гораздо более низкое значение сигнала или наоборот. На самом деле не о чем беспокоиться, так как это все тот же входной сигнал, но он служит примером того, как разные телевизоры / телевизионные приставки по-разному считывают и отображают информацию о сигнале. Если, конечно, при отсоединении одного телевизора от другого вы непреднамеренно не вытащили штекер телевизора, и в этом случае вам может потребоваться установить новый коаксиальный штекер или новый F-штекер.
Показания мощности ТВ-сигнала – правильные
Чтобы правильно считать показания мощности ТВ-сигнала, вам необходимо знать, как они измеряются. Телевизионный сигнал на самом деле представляет собой напряжение, но расчет сигналов и разработка телевизионных систем могут быть очень сложными. К счастью, была введена шкала дБ по отношению к шкале микровольт, чтобы упростить это и сделать реализацию телевизионных систем простым сложением и вычитанием.
Я говорю просто, очевидно, это гораздо больше, чем это. Для справки по шкале микровольт дБ. Шкала начинается с 0 дБ, что соответствует 1 микровольту, 60 дБ соответствует 1 мВ или 1000 микровольт, 120 дБ соответствует 1000 мВ или 1 В, а 180 дБ соответствует 1 кВ или 1000 В. Вы можете увидеть этого двойника прибл. Шаг 3 дБ, поэтому 60 дБ на самом деле намного больше вольт, чем удвоенные 30 дБ. Это означает, что при измерении слабых или пограничных сигналов небольшое улучшение в дБ часто может иметь большое значение.
Для справки, предлагаемые минимальные уровни мощности сигнала:
Наземное цифровое телевидение – 45 дБ (в идеале не менее 50 дБ) 52 дБ)
Показания качества ТВ-сигнала – Верно
Что касается цифровых ТВ-сигналов, «качество» или устойчивость сигнала измеряется с точки зрения фактической мощности сигнала за вычетом электрического шума, который может исходить от широкого спектра источников помех. Электрический шум на самом деле будет присутствовать внутри вашего сигнала, поэтому полагаться только на мощность сигнала не всегда является надежным определяющим фактором качества сигнала.
При этом чем больше сигнала можно получить от телевизионного передатчика, тем больше у вас будет защиты от электрических помех и помех.
Существует несколько способов измерения качества сигнала:
Отношение сигнал/шум (S/N) – измеряет пиковое значение сигнала и значение минимального уровня шума сигнала. Не лучший способ измерения качества сигнала, поскольку он не учитывает шум в сигнале.
Отношение несущей к шуму (C/N) – Улучшение отношения сигнал/шум за счет измерения шума минимального уровня сигнала непосредственно рядом с измеряемым сигналом. Это по-прежнему не измеряет шум внутри сигнала, но дает лучшее представление о том, каким он обычно будет.
Коэффициент ошибок модуляции (MER) — это наилучшее измерение надежности цифровых телевизионных сигналов. Это изучает сигнал и измеряет шум внутри созвездия. По сути, это показание C/N с шумом внутри сигнала, который также измеряется и учитывается.
Коэффициент битовых ошибок (BER) — В конечном итоге все сводится к BER. В цифровом сигнале всегда будут ошибки. Это буквально 0, смешанные с 1, и наоборот. Чем больше информации сжимается и передается внутри сигнала, тем более надежным он должен быть. В сигнал встроена коррекция ошибок (коррекция ошибок Витерби или FEC), и после ее учета (коррекция ошибок после Витерби) в сигнале не должно быть ошибок. Следовательно, когда вы проверяете качество сигнала на своем телевизоре, PVR или STB говорят о 100%, потому что после исправления ошибок не считываются ошибки. Если у вас слишком много ошибок после исправления ошибок, телевизионное изображение начнет давать сбои, пикселизироваться и становиться блочным. Если их слишком много, вы вообще не получите телевизионного изображения. Прежде чем к сигналу будет применено какое-либо исправление ошибок, это известно как «канальный BER» или CBER.
Улучшит ли добавление усилителя силу/качество сигнала?
Теоретически добавление телевизионного антенного усилителя или усилителя должно увеличить мощность сигнала на вашем ТВ-приемнике, поскольку это увеличит мощность сигнала при измерении в дБ, что непросто, если она уже равна 100%.
Усилители являются хорошей идеей для преодоления потерь сигнала, связанных с длиной кабеля и разделением телевизионных сигналов, и чем ближе усилитель установлен к антенне, тем лучше, при условии, что длина кабеля между ними составляет не менее 1 м. Для этого вам может понадобиться топовый усилитель. Проблема с добавлением заднего усилителя или усилителя ТВ-антенны позади вашего телевизора заключается в том, что, хотя вы повысите уровень сигнала, вы также внесете нагрузку электрического шума в сигнал, связанный с самим усилителем. Усилители не только усиливают минимальный уровень шума, что не является проблемой, поскольку они также усиливают нужные вам сигналы. Они также вводят свой собственный коэффициент шума, который может преобразовать несущую в шум или показания MER. Кроме того, добавление усилителя может в некоторых случаях фактически перегрузить телевизионное оборудование слишком большим количеством сигнала, что опять же может привести к тому, что цифровое изображение станет блочным и пиксельным.
Иногда можно добиться успеха с помощью усилителей, которые, согласно теории, не должны использоваться там, где сигналы, поступающие на ТВ-тюнер, очень слабые. Несмотря на то, что усилитель вносит шум в сигнал, дополнительная мощность сигнала может помочь пропустить сигнал через части и компоненты телевизора. Вы можете увидеть какое-то улучшение в этой ситуации, но я бы не стал задерживать дыхание для надежного приема.
Надежны ли показания сигнала на телевизоре?
Учитывая все обстоятельства, показания сигнала и качества на вашем телевизоре следует использовать только в качестве очень приблизительного ориентира, как вы можете видеть из статьи, это гораздо больше, и без правильного оборудования невозможно измерить, насколько хорошо телевизионный сигнал есть. Есть одна конкретная модель ранних телевизоров Panasonic Freesat, которая при подключении к спутниковой антенне дает вам 7 из 10 за качество, когда все в порядке. Отключите его и подключите к чему-то вроде коробки Humax Freesat Foxsat, и вы получите 100% и 100%.
Но, как я уже сказал, 100% сигнала не бывает.
Вопросы о телевизионном сигнале и качестве – разместите их ниже
Теперь я пишу это внизу всех своих блогов и статей, но если у вас есть какие-либо вопросы, ПОЖАЛУЙСТА, НЕ ЗВОНИТЕ НА НАШИ ТЕЛЕФОННЫЕ ЛИНИИ И НЕ ЗАПОЛНЯЙТЕ КОНТАКТНЫЕ ФОРМЫ НА ВЕБ-САЙТЕ ИЛИ ЭЛЕКТРОННУЮ ПОЧТА. Все эти методы предназначены только для клиентов, и если вам нужна техническая поддержка, вы либо не получите ответа, либо получите сообщение с просьбой опубликовать свой комментарий в разделе комментариев блога. На это есть несколько причин. 1 – Это дает мне возможность централизованно отвечать на все вопросы, которые мне задают, намного быстрее и проще для меня. 2 — Это действительно хорошо для блога. 3- Каждый, кто читает блог, получит пользу от заданного вопроса и данного ответа. 4. Это мешает мне снова и снова отвечать на одни и те же вопросы. При этом я помогу, где смогу, предоставив ваш ВАШ КОММЕНТАРИЙ В РАЗДЕЛЕ КОММЕНТАРИЙ БЛОГА. Я также прошу вашего терпения при этом, поскольку я, возможно, не смогу ответить так быстро, как вам хотелось бы.
До следующего раза,
Том
Вещание DVB-T2 / UHF — UMT
Вещание DVB-T2 специально предназначено для надежного, устойчивого и высококачественного наземного вещания в сложных условиях, таких как многоэтажные здания, деревья, отсутствие прямого прохождения сигнала и т. д. Оператор может транслировать телеканалы SD и HD в сжатии h.264 и h.265, что позволяет удовлетворить все требования к качеству обслуживания и порадовать клиентов.
Предлагаем универсальную систему под ключ, которая может принимать на вход разные источники: HDMI, SDI, ASI, IP.
На выходе вы получаете от 1 до 10+ DVB-T2 MUX устройств примерно по 16 каналов в каждом (зависит от битрейта каналов) с мощностью УВЧ до 300Вт на MUX (больше по запросу). Он может охватывать радиус до 35 км в зависимости от того, насколько высоко расположена антенна.
Это комплексное решение со всем оборудованием, необходимым оператору для построения успешного бизнеса. Система может состоять из:
1) многоканальных кодеров ,
2) профессиональных спутниковых приемников ,
3) скремблеры / мультиплексоры ,
4) Модуляторы УВЧ,
5) Усилители УВЧ,
6) 9007 2 комбайн,
7) фидеры ,
8) антенны
и
9) Приставки DVB-T2 .
Скремблер может иметь дополнительные выходы DVB-S2 или 4xDVB-C и IP для построения сложной мультистандартной системы вещания.
Система построена по классической схеме с множеством усилителей и сумматором большой мощности. Это позволяет достичь высочайшего качества сигнала без каких-либо помех между устройствами MUX, а также другими радиосистемами и, таким образом, избежать проблем с регулирующим органом. Также оператор не получает полного отключения в случае отказа одного усилителя. Это гораздо более надежная и гибкая структура.
Управление подпиской и правами осуществляется в нашей CMS.
Система проста, легко расширяема и масштабируема. Вы можете начать с небольшой настройки и добавить элементы позже. Хотя нужно предусмотреть необходимое количество СВЧ-входов в комбайнере.
| Параметр | Значение |
|---|---|
| Стандарты | DVB-T (EN 300744, TS 101191), DVB-T2 (EN 302755, TS 102831, TS 102773) |
| Полоса пропускания канала | 5, 6, 7, 8 МГц |
| Диапазон частот | 174–230, 470–862 МГц |
| Тип модуляции | КОФДМ |
| Режимы модуляции | 2к, 4к, 8к, 16к, 32к |
| Защитный интервал | 1/128, 1/32, 1/16, 19/256, 1/8, 19/128, 1/4 |
| Кодовая скорость | 1/2, 3/5, 2/3, 3/4, 4/5, 5/6, 7/8 |
| Созвездие | QPSK, QAM 16, QAM 64, QAM 256 |
| Входы | SDI, HDMI, АСИ, IP |
| Кодирование видео | MPEG-2, h. Читайте также: |
