Выходы видеокарт: Разъемы видеокарты

Разъемы видеокарты

Здравствуйте, уважаемые читатели! Сегодня я бы хотел поговорить про способы подключения монитора к видеокарте — про разъемы видеокарт. Современные видеокарты имеют в наличии не один, а сразу несколько портов для подключения, чтобы была возможность подключить более одного монитора одновременно. Среди этих портов есть как устаревшие и ныне редко используемые, так и современные.

Содержание

  • 1 VGA-выход (D-Sub)
  • 2 DVI (вариации: DVI-I, DVI-A и DVI-D)
  • 3 HDMI
  • 4 DisplayPort
  • 5 S-Video (TV/OUT)

VGA-выход (D-Sub)

Сокращение VGA расшифровывается как video graphics array (массив из пикселей) или video graphics adapter (видеоадаптер). Появившейся в далеком 1987 году, 15-контактный и, как правило, синего цвета, предназначен для вывода строго аналогового сигнала, на качество которого, как известно, может повлиять множество различных факторов (длина провода, например), в том числе RAMDAC на самой видеокарте, поэтому качество картинки через этот порт на разных видеокартах может немного отличаться.

До повсеместного распространения LCD-мониторов этот разъем был чуть ли не единственным из возможных вариантов подключения монитора к компьютеру. Используется и по сей день, но лишь в бюджетных моделях мониторов с низким разрешением, а также в проекторах и некоторых игровых консолях, например в консолях xbox последнего поколения от Microsoft. Не рекомендуется подключать через него Full HD монитор, поскольку картинка будет смазанной и нечеткой. Максимальная длина VGA кабеля при разрешении 1600 x 1200 составляет 5 метров.

DVI (вариации: DVI-I, DVI-A и DVI-D)

Используется для передачи цифрового сигнала, пришел на смену VGA. Применяется для подключения мониторов высокого разрешения, телевизоров, а также современных цифровых проекторов и плазменных панелей. Максимальная длина кабеля — 10 метров.

Чем выше разрешение картинки, тем на меньшее расстояние ее можно передать без потери качества (без применения специального оборудования).

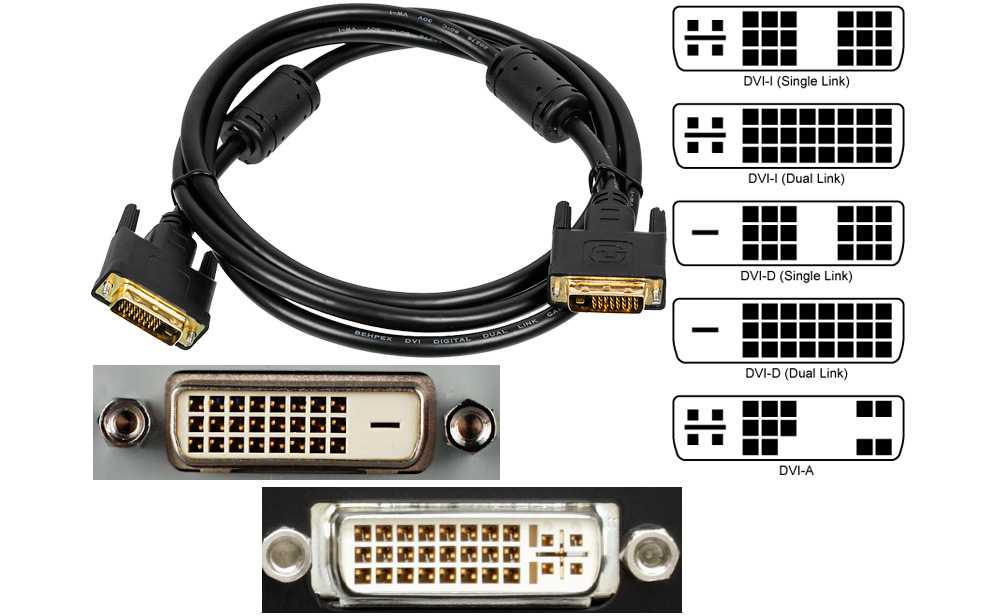

Существует три вида DVI-портов: DVI-D (цифровой), DVI-A (аналоговый) и DVI-I (комбинированный):

  1. DVI-D. Исключительно цифровое подключение, позволяет избежать потерь в качестве картинки (особенно заметно на высоких разрешениях). Обеспечивает неискаженный вывод картинки за счет того, что видеосигнал не проходит двойное аналогово/цифровое преобразование, а передается напрямую в цифровом виде, как есть.
  2. DVI-A. Крайне редкий тип аналогового подключения по DVI-порту, который по-сути ничем не отличается от VGA. В природе практически не встречается.
  3. DVI-I. Универсальный, совмещает в себе два предыдущих вида сразу. Как правило, на современных видеокартах уже невозможно встретить VGA-порт, зато на всех есть DVI-I. Имея специальный переходник к такому порту можно подключить VGA монитор.

Для передачи цифровых данных используют либо формат Single-Link, либо Dual-Link. Single-Link DVI использует один TMDS-передатчик, а Dual-Link удваивает пропускную способность и позволяет получать разрешения экрана выше, чем 1920 х 1200, например 2560×1600. Поэтому для крупных мониторов с большим разрешением, либо предназначенных для вывода стереокартинки, обязательно нужен как минимум DVI Dual-Link, или HDMI версии 1. 3 (об этом чуть ниже).

HDMI

Также цифровой выход. Основное его отличие от DVI в том, что HDMI, кроме передачи видеосигнала, способен передавать многоканальный цифровой аудиосигнал. Звуковая и визуальная информация передается по одному кабелю одновременно. Изначально разрабатывался для телевидения и кино, а позже получил широкую популярность у пользователей ПК. Имеет обратную совместимость с DVI посредством специального переходника. Максимальная длина обычного HDMI кабеля — до 5 метров.

HDMI являет собой очередную попытку стандартизировать универсальное подключение для цифровых аудио и видео приложений, поэтому он сразу же получил мощную поддержку со стороны гигантов электроники (свой вклад в разработку внесли такие компании, как Sony, Hitachi, Panasonic, Toshiba, Thomson, Philips), и как результат — большинство современных устройств для вывода изображения высокого разрешения имеют хотя бы один HDMI выход.

Кроме всего прочего, HDMI, как впрочем и DVI, — позволяет передавать защищенные от копипастинга звук и изображение в цифровом виде по одному кабелю с помощью HDCP. Правда для реализации данной технологии понадобятся видеокарта и монитор, внимание! — поддерживающие данную технологию, о как. Опять же, на текущий момент есть несколько версий HDMI, вот коротко о них:

  • HDMI 1.3 — стандарт первой версии (1.0) имел пропускную способность в 5 Гбит/с, тогда как в версии 1.3 канал расширился до 10,2 Гбит/с. Также была увеличена частота синхронизации до 340 МГц, что позволило подключать дисплеи высокого разрешения с большим количеством цветов. Теперь стала возможна передача сжатого звука без потерь в качестве благодаря новым стандартам Dolby. А еще начиная с версии 1.3 появился mini-HDMI, который теперь широко используется на видеокартах.
  • С приходом HDMI 1.4 появилась поддержка стереоизображения (3D), 4K и 2К разрешения (3840×2160 и 4096×2160 — соответственно). Был разработан micro-HDMI для миниатюрных устройств. Отличительной особенностью именно версии 1.4 — стала возможность создания Ethernet-соединения со скоростью до 100 Мбит/с — и все это по одному и тому же HDMI кабелю.
  • Из отличительных особенностей стандартна HDMI 2.0 можно выделить: увеличенную пропускную способность до 18 Гбит/с, что, к примеру, позволит передавать Full HD 3D картинку со скоростью 120 кадров в секунду; увеличенную частоту передаваемого аудио до 1536 кГц для самого высокого качества звука; добавлена поддержка мониторов и телевизоров с соотношением сторон 21:9.

DisplayPort

Появился в дополнение к DVI и HDMI, так как Single-Link DVI может передать сигнал с разрешением до 1920×1080, а Dual-Link максимум до 2560×1600, то уже разрешение в 3840×2400 для DVI недоступно. Максимальные возможности по разрешению у DisplayPort особо ничем не отличаются от того же HDMI — 3840 х 2160, однако, у него все же есть неочевидные преимущества. Одним из таких является, например, то, что за использование в своих устройствах DisplayPort компаниям не придется платить налог — что, кстати, обязательно, если речь идет о HDMI.

На фото красными стрелками отмечены фиксаторы, которые не позволяют коннектору случайно выпасть из разъема. В HDMI даже версии 2.0 никаких фиксаторов не предусмотрено.

Как вы уже поняли, основным конкурентом DisplayPort является HDMI. У DisplayPort есть альтернатива технологии защиты передаваемых данных от кражи, только называется она чуть по-другому — DPCP (DisplayPort Content Protection). В DisplayPort так же, как и у HDMI присутствует поддержка 3D изображения, передачи звукового контента. Однако, передача аудиосигнала по DisplayPort доступна только в одностороннем порядке. А передача Ethernet данных по DisplayPort вообще невозможна.

В пользу DisplayPort играет и тот факт, что с него есть переходники на все популярные выходы, такие как: DVI, HDMI, VGA (что немаловажно). К примеру, с HDMI существует только один переходник — на DVI. То есть, имея на видеокарте всего один разъем DisplayPort можно подключить старый монитор с одним лишь VGA входом.

К слову, так и происходит — сейчас все больше видеокарт выпускаются вообще без VGA выхода. Максимальная длина обычного DisplayPort кабеля может составлять до 15 метров. Но свое максимальное разрешение DisplayPort может передать на расстоянии не более 3 метров — зачастую этого хватает, чтобы соединить монитор и видеокарту.

S-Video (TV/OUT)

На старых видеокартах иногда встречается разъем S-Video, или, как его еще называют — S-VHS. Обычно его используют для вывода аналогового сигнала на устаревшие телевизоры, однако, по качеству передаваемого изображения он уступает более распространенному VGA. При использовании качественного кабеля через S-Video изображение передается без помех на дальности до 20 метров. В настоящее время крайне редко встречается (на видеокартах).

Какие бывают разъемы у видеокарт: выходы для подключения мониторов.

Привет, друзья! Давайте представим с вами ситуацию: возвращается геймер из магазина с красивой, блестящей, новой видеокартой, коробку от которой он любовно поглаживает в предвкушении неимоверного эстетического наслаждения (от запуска первого «Кризиса» на максимальных настройках, естественно). И вот разбирает он системный блок, извлекает старую видеокарту, устанавливает новую и…

… И не может подключить монитор, так как на девайсе нет соответствующего разъема. Чтобы не оказаться в столь нелепой ситуации, следует знать какие бывают разъемы у видеокарт, а также на материнской плате с интегрированным видеочипом.

VGA, он же D-Sub

«Старичок, который использовался для вывода аналогового сигнала, почти на все старые ЭЛТ-мониторы, да и на первые серии жидкокристаллических тоже. Такие выходы имеют 15 отверстий (а штекеры, соответственно 15 ножек) и обычно маркируются синим цветом.

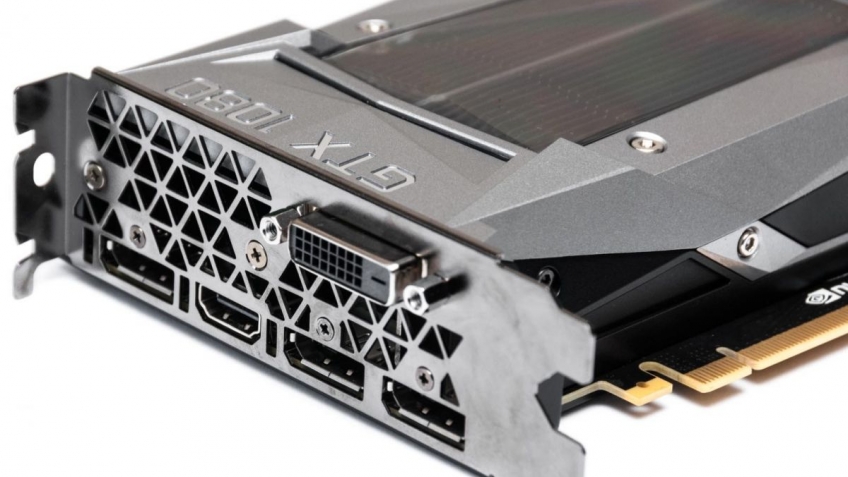

В новых видеокартах среднего класса (начиная от 1050 и 1060 и их аналогов от AMD) и выше, уже почти не используются, однако еще часто попадаются в бюджетных моделях.На материнских платах с интегрированным видеочипом обычно тоже установлены такие же видео разъемы. Подключить два монитора к разным видеокартам – то есть дискретной и интегрированной, невозможно: используется только одна. Соответствующие настройки указываются в БИОСе ПК.

Вряд ли вы будете иметь дело с таким разъемом, при покупке видеокарты под современные игры, поэтому рассмотрим, с какими их видами вы, скорее всего, столкнетесь при покупке девайса.

DVI

Еще один «Старичок», который уже умеет передавать сигнал в «цифре». Штекер и гнездо обычно маркируются белым или светло-оранжевым цветом. С помощью такого интерфейса можно подключить не только монитор, но и ЖК-телевизор, проектор, плазменную панель.

Интерфейс гарантирует минимум искажений при передаче сигнала, благодаря тому, что сигнал не проходит двойное цифро-аналоговое преобразование, а передается как бы напрямую. Особенно это заметно при высоком разрешении монитора.

Существует несколько модификаций интерфейса, которые не взаимозаменяемы, из-за разного положения ключей.

HDMI

Мультимедийный интерфейс, который, кроме изображения, способен передавать и звук. Длина кабеля может быть до 10 метров, но качество сигнала при этом не теряется. Благодаря деятельности компаний, популяризирующих этот стандарт, он обрел широкую популярность и используется сегодня почти во всех мощных видеокартах.

DisplayPort

Стандарт, принятый еще в 2006 году, до сих пор не утратил актуальности. Вывод изображения, при этом можно сделать на любое подходящее устройство – хоть домашний кинотеатр. Обладая высокой пропускной способностью, этот стандарт остается главным конкурентом HDMI.

Возвращаясь к вышесказанному

А теперь давайте вспомним трагичную историю, которую я в самом начале статьи рассказывал. К счастью, в подобной ситуации не придется выполнять обмен товара – все виды адаптеров совместимы по архитектуре, поэтому для подключения монитора к видеокарте, на которой нет нужного слота, достаточно купить подходящий адаптер.

Однако, чтобы не ходить дважды, уточните при покупке, с какими именно разъемами выпускается та модификация видеокарты, которую вы собираетесь приобрести. Это же касается и покупок через интернет.

А в качестве претендента на то, чтобы занять место в системном блоке продвинутого геймера, могу порекомендовать устройство INNO3D PCI-Ex GeForce GTX1060 Compact  (N1060-6DDN-N5GM). Здесь присутствуют DVI, HDMI и DisplayPort, поэтому проблемы с подключением монитора, вряд ли возникнут.

Также советую почитать статьи «Графическая память в видеокарте» и «Разрядность шины или битность». Про техпроцесс видеокарты и что это такое, вы можете узнать здесь.

А на этом у меня сегодня все. Спасибо, что не теряете интереса к моему блогу и подписываетесь на новостную рассылку. Буду очень признателен, если вы поделитесь этой публикацией в социальных сетях.



С уважением к вам, автор блога Андреев Андрей.

Выходы видеокарты — Графика — Технические пояснения

Современные настольные компьютеры и ноутбуки состоят из процессора, материнской платы, графического адаптера, накопителя и, как правило, оптического привода. Компьютеры имеют ряд портов и разъемов, которые позволяют пользователю подключать различные периферийные устройства, такие как принтер, USB-мышь или, что, возможно, наиболее важно, подключение к Интернету.

Глядя на это с другой стороны, настольные компьютеры должны быть подключены к монитору или телевизору, чтобы можно было просматривать выходные данные графики — например, текст на дисплее — и для этого иметь многочисленные выходы, связанные с графикой. . Ноутбуки имеют встроенные экраны, поэтому эти дополнительные выходы не нужны, если только они не передаются на большой экран.

Графика настольных компьютеров происходит из двух источников. Во-первых, машина может иметь базовые графические возможности, встроенные в материнскую плату. Они называются интегрированной графикой и встречаются на недорогих компьютерах. Более дорогие ПК имеют так называемую дискретную графику, когда в систему помещается выделенная графическая карта, которая используется для запуска игр с настройками высокого качества.

Оба набора графики могут быть выведены на дисплей различными способами. К ним относятся соединения, известные как VGA, DVI, HDMI и DisplayPort. В этом TekSpek рассматриваются распространенные интерфейсы и объясняется, как они работают. Видеокарта GeForce GTS 450, выпущенная в сентябре 2010 года, показана с различными выходами на рисунке ниже. Этот TekSpek будет ссылаться на него во время разговора.

Самым старым типом видеоразъема, который до сих пор используется в современных ПК, является Video Graphics Array (VGA). Это порт синего цвета в середине видеокарты. Впервые представленный в 1987 году компанией IBM и также известный как HD15, обозначающий количество контактов в разъеме, видеосоединение VGA процветало в течение добрых 15 лет после его появления. Действительно, сам факт того, что он по-прежнему указывается на новых видеокартах, свидетельствует о его долговечности.

VGA — это аналоговое соединение, которое в основном используется для подключения видеокарты к старым ЭЛТ-мониторам, которые обрабатывают данные в аналоговой форме. Это означает, что ЭЛТ получает электрические сигналы в непрерывной форме, а не пульсирующие, как на новых цифровых дисплеях. Поскольку ЭЛТ существуют уже более 30 лет и до сих пор составляют разумную долю дисплеев, используемых в бизнесе, производители видеокарт сохранили этот устаревший разъем.

Разъем VGA требует, чтобы графическая карта преобразовывала свой исходный цифровой выход в аналоговую форму перед отправкой его по кабелю VGA на монитор. Качество цифро-аналогового преобразователя (ЦАП) во многом диктует качество картинки на ЭЛТ. Максимальное поддерживаемое разрешение VGA составляет 2048×1536 пикселей, хотя на большинстве мониторов оно обычно ограничено 1600×1200.

Появление плоских дисплеев за последние 10 лет привело к упадку VGA и появлению цифрового видеоинтерфейса (DVI) в качестве стандарта отображения де-факто. Плоские экраны — подумайте здесь о ЖК-мониторах и телевизорах — используют цифровой формат для отображения. Это означает, что графическая карта может отправлять свой цифровой вывод на дисплей без необходимости сначала преобразовывать его в аналоговый сигнал.

Разъем DVI белого цвета, показанный справа на рисунке, подключен к так называемому чипу Transition Minimized Differential Signaling (TMDS) на графической карте. TMDS захватывает сигнал с видеокарты и передает его на дисплей, оптимизируя при этом разрешение и частоту обновления. В настоящее время вы найдете соединение DVI практически на всех видеокартах и ​​плоских мониторах.

Существует две формы подключения DVI для потребительского рынка. Большинство мониторов имеют так называемое одноканальное соединение, которое использует один TMDS для обеспечения вывода. Разрешение этой ссылки, по большей части, ограничено 1,920×1200 пикселей, поэтому подходит для большинства дисплеев. Мониторы с высоким разрешением — 30-дюймовые модели, в основном — имеют разрешение 2560×1600 пикселей и нуждаются в двух передатчиках TMDS и специальном кабеле для так называемого двухканального соединения.

DVI далее делится на DVI-I и DVI-D, где первый также поддерживает аналоговое соединение, имея четыре дополнительных контакта с правой стороны порта — как вы можете видеть на изображенной видеокарте. DVI также может поддерживать дополнительную функцию защиты широкополосного цифрового контента (HDCP), которая предотвращает копирование цифровых данных путем их шифрования перед отправкой по кабелю на монитор.

В то время как DVI нацелен непосредственно на рынок ПК, мультимедийный интерфейс высокой четкости (HDMI) обеспечивает такую ​​же цифровую передачу данных для бытовых электронных устройств, таких как телевизоры с плоским экраном, современные консоли, проигрыватели DVD и Blu-ray, домашние компьютеры. киноаппаратура, и, все чаще, на видеокартах (левый порт на картинке). И DVI, и HDMI передают несжатые цифровые данные от источника к дисплею, но одно большое преимущество HDMI заключается в том, что он также может передавать до восьми каналов сжатого или несжатого звука по одному кабелю.

HDMI электрически очень похож на DVI, поскольку можно использовать базовый адаптер DVI-to-HDMI без потери качества. HDMI, однако, требует, чтобы шифрование HDCP было обязательным. Цифровое соединение неоднократно обновлялось с момента его запуска в 2002 году. Последней версией является HDMI 1.4, который поддерживает расширенные функции, такие как сверхвысокое разрешение 4096×2160 пикселей, канал Ethernet и совместимость с 3D.

Широкое распространение HDMI в потребительских электронных устройствах означает, что теперь он обогнал DVI в качестве предпочтительного цифрового соединения. С вычислительной точки зрения, новейшие графические карты AMD и NVIDIA могут принимать звук с компьютера и передавать его через порт HDMI на монитор или телевизор, оснащенный HDMI, с наличием как видео-, так и аудиопотоков. Внедрение HDMI в настоящее время стоит четыре цента (США) за устройство и ежегодную плату в размере 10 000 долларов США для производителей с большим объемом компонентов, оборудованных HDMI.

Новейший цифровой интерфейс для массового рынка известен как DisplayPort. Выпущенный в 2007 году, он предназначен для замены DVI и VGA в качестве однокабельного подключения к компьютерным мониторам. 20-контактное соединение не совместимо напрямую с DVI, если только оно не используется в двухрежимной конфигурации DisplayPort, которая сама по себе ограничена одноканальной передачей DVI. DisplayPort использует систему так называемых дифференциальных пар данных в пределах основного канала для передачи данных.

До четырех дифференциальных пар объединяются для обеспечения полосы пропускания, которую можно использовать как для видео-, так и для аудиосигналов. На пике четырехпарное соединение DisplayPort может передавать данные со скоростью 17,28 Гбит/с. Он также предлагает дополнительный HDCP и расширенную защиту содержимого DisplayPort.

Производитель чипов

AMD уже внедрил DisplayPort в свою функцию мультимонитора Eyefinity, где к одной видеокарте можно подключить до шести дисплеев для повышения производительности и игр на больших площадях. Производители ноутбуков также рассматривают DisplayPort для замены многопроводной системы LVDS, которая в настоящее время соединяет электронику дисплея материнской платы с самим экраном. Теперь, набирая обороты, Intel предоставляет DisplayPort в качестве стандарта в своей архитектуре Sandy Bridge следующего поколения.

Существует четыре основных метода подключения устройств к дисплеям. Аналоговый VGA теперь устарел и просто добавлен к видеокартам по устаревшим причинам. DVI остается предпочтительным цифровым выходом для видеокарт. Широкое распространение и большая база плоских панелей означают, что он будет использоваться на видеокартах в течение многих лет.

HDMI похож на DVI, но также передает аудиокомпонент по одному проводу, что делает его стандартом де-факто для потребительских электронных устройств. Последним участником является DisplayPort, обсуждаемый как преемник DVI и VGA, который теперь используется на некоторых видеокартах AMD, ноутбуках и должен быть включен в микроархитектуру процессоров и графических процессоров Intel следующего поколения.

При поддержке SCAN

Входы и выходы видеокарты



Одной простой, но важной характеристикой, которую следует учитывать при выборе видеокарты, является тип имеющихся у нее входов и выходов. Типы входов и выходов определяют, какой тип монитора и других периферийных видеоустройств (видеокамеры, пульты редактирования и т. д.) можно подключить к домашнему компьютеру.

Когда я впервые создал этот сайт, SVGA был стандартом для компьютерного видео. SVGA был усовершенствованием стандарта VGA, изобретенного IBM в 1987 и использовал тот же разъем DE-15. Все мониторы имели входы SVGA, а все компьютерные видеокарты имели выходы SVGA. DVI был еще новым, и его поддерживало лишь несколько компьютеров и мониторов. Даже у тех, что были, в дополнение к DVI были разъемы VGA.

В наши дни разъем монитора в стиле VGA становится просто воспоминанием. Его место заняли более новые, более быстрые интерфейсы с более высоким разрешением и качеством (и некоторые из которых также могут передавать аудио и другие данные). Многие видеокарты и мониторы вообще не имеют разъемов VGA. Это делает тип разъемов видеокарты важным фактором при выборе видеокарты. Давайте кратко рассмотрим некоторые из них.

Прежде чем я продолжу, позвольте мне напомнить читателю, что сложность видеосигнала зависит от разрешения экрана, частоты кадров или частоты обновления (измеряется в герцах или Гц, что в основном означает количество циклов в секунду), цвета глубина, сложность изображения и скорость изменения изображения. Чем сложнее сигнал, тем большая пропускная способность ему требуется. Вот почему некоторые описания включают примеры поддерживаемых конфигураций с несколькими мониторами. Интерфейс может, например, управлять монитором с меньшим разрешением при частоте обновления 60 Гц, а монитором с большим разрешением — только с частотой 30 Гц.

Стандартные интерфейсы видеокарты и монитора

Интерфейсы, о которых я собираюсь рассказать в этом разделе, относятся к наиболее часто используемым выходным соединениям на видеокартах и ​​ входным соединениям на мониторах и других дисплеях или устройствах. которые принимают видеовходы (например, проекторы и цифровые видеомагнитофоны). Чуть ниже я упомяну несколько дополнительных интерфейсов, которые интересны только нескольким людям, использующим определенные виды специализированного оборудования.

SVGA

Хотя видеокарты с выходами SVGA и мониторы с входами SVGA больше не являются стандартом, они все еще доступны на момент выпуска этой версии. SVGA — это аналоговый стандарт, использующий разъем DE-15. Поскольку он аналоговый, длина и качество кабеля, а также частота цифро-аналогового преобразователя видеокарты влияют на качество сигнала на стороне монитора.

Интерфейс SVGA был разработан для надежного управления одним монитором с максимальным разрешением 1024 x 768. Это кажется ерундой, пока вы не поймете, что предыдущий стандарт VGA был разработан для разрешения 640 x 480.

(В высшей степени) теоретический максимум SVGA, если вы хотите сделать всю математику, составляет 2048 x 1536 при частоте обновления 85 Гц; но это в значительной степени несбыточная мечта в реальном мире. С коротким кабелем среднего качества VGA может легко поддерживать разрешение 1280 x 1024 практически без заметной потери качества. Все, что выше этого, становится сомнительным. На самом деле, с качественной видеокартой и монитором, коротким высококачественным кабелем и некоторой удачей вы, , сможете управлять монитором 1920 x 1080 с частотой 30 Гц через VGA. Но вы, вероятно, получите хотя бы случайные ореолы и потерю качества.

VGA передает только видео, но не аудио.

DVI

DVI означает цифровой визуальный интерфейс. Это самый запутанный из видеоинтерфейсов. Существует несколько типов разъемов, и они , а не взаимозаменяемы.

Разъемы DVI делятся на две основные группы: одноканальные и двухканальные. Двухканальный может передавать в два раза больше данных, чем одноканальный.

Также существует три стандарта интерфейсов DVI: DVI-A (передача только аналоговых данных), DVI-D (передача только цифровых данных) и DVI-I (передача как цифровых, так и аналоговых данных).

Существует еще один стандарт, известный как M1-DA, который также известен как P&D или просто M1, просто чтобы добавить еще больше путаницы. M1-DA — это одноканальный интерфейс, который может передавать цифровые или аналоговые данные, а также данные USB или Firewire.

Некоторые интерфейсы DVI теоретически способны передавать аудиоданные, но я не припомню, чтобы когда-либо сталкивался с устройством, которое использовало бы эту возможность. Хотя они могут быть снаружи.

Одноканальный DVI поддерживает разрешение до 1920 х 1200 при 60 Гц. Двухканальный DVI поддерживает разрешение до 2560 x 1600 при частоте 60 Гц. Цифровые сигналы цифровых интерфейсов DVI в основном идентичны видеосигналу HDMI и могут быть преобразованы с помощью простого адаптера. Точно так же аналоговые сигналы интерфейсов DVI, которые поддерживают аналог, могут быть преобразованы в VGA с помощью адаптера. Существуют также адаптеры для преобразования соединений DVI в различные типы соединений DVI.

Я уже упоминал, что DVI сбивает с толку, не так ли?

С практической точки зрения все это означает для сборщиков компьютеров, что недостаточно знать, что видеокарта имеет выход DVI. Если вы не хотите возиться с адаптерами и ключами, важно знать тип выхода DVI видеокарты.

HDMI

HDMI означает мультимедийный интерфейс высокой четкости. Он передает как аудио-, так и видеоданные, включая объемный звук.

Существует пять различных типов разъемов HDMI разного размера, но, скорее всего, вам не придется беспокоиться о четырех из них. Тип является наиболее распространенным и используется на большинстве настольных компьютеров, портативных компьютеров, мониторов и домашних видеоустройств. Тип B больше, чем тип A, и никогда не использовался ни в одном потребительском продукте. Тип C меньше, чем тип A, но имеет такое же назначение контактов. Он используется на некоторых ноутбуках и других портативных устройствах, где пространство ограничено. Тип D иногда называют «Micro HDMI» и используется на некоторых телефонах и планшетах. Он имеет другое назначение контактов, чем тип A, но при необходимости доступны адаптеры. Тип E используется в основном в автомобильной промышленности.

В дополнение к типам соединителей существует также несколько наборов стандартов. Части спецификаций, наиболее важные для сборщиков ПК, следующие:

  • Исходный стандарт поддерживал разрешения до 1920 x 1200 при 60 Гц.
  • Стандарт 1.3 увеличил максимальное разрешение до 1920 x 1080 при 120 Гц или 2560 x 1440 при 60 Гц и увеличил глубину цвета.
  • Стандарт 1.4 увеличил максимальное разрешение до 4096 x 2160 при 24 Гц или 3840 x 2160 при 24, 25 или 30 Гц. Также добавлены дополнительные цветовые профили.
  • Стандарт этой версии сайта — 2.1, и он поддерживает разрешение до 8K при 120 Гц.

Из-за своей огромной пропускной способности и почти универсальности в современном потребительском аудиовизуальном оборудовании HDMI является чрезвычайно популярным интерфейсом для компьютерных видеокарт. Почти все современные видеомагнитофоны, цифровые видеорегистраторы, приставки кабельного телевидения, мониторы, телевизоры и проигрыватели потокового мультимедиа поддерживают HDMI. Высококачественная видеокарта с HDMI — хороший выбор практически для любого компьютера, но особенно для того, который будет выполнять функции медиа-концентратора или части системы домашнего кинотеатра.

Кабели HDMI. Кабели HDMI классифицируются как по типу разъема, так и по скорости. Некоторые люди говорят, что нет никакой разницы между кабелями HDMI и что вы можете использовать кабель HDMI, предназначенный для более медленных скоростей, с компонентами, созданными для более новых, более высоких скоростей. На своем опыте я убедился, что это не всегда так. Думаю, правильнее будет сказать, что некоторые старые кабели HDMI будут прекрасно работать с новыми стандартами HDMI, а другие — нет. Новые кабели протестированы и сертифицированы для работы на более высоких скоростях. Старые кабели не работают, но могут работать.

Вероятно, лучше всего смотреть на это так: кабели, которые были сертифицированы их производителями для более новых стандартов и более высоких скоростей, должны всегда работать по этим стандартам, в то время как кабели, предназначенные для более низких скоростей , могут работать по более новым стандартам. и скорости. В противном случае устройства будут либо согласовывать соединение более низкого качества (например, снизив разрешение или частоту обновления), они могут периодически пропадать или отображать блоки или полосы, они могут воспроизводить звук, но не видео, или они могут вообще не работает.

Короче говоря, если у вас есть старый кабель HDMI и вы хотите попробовать его, вперед. Он может просто работать, и вы всегда можете заменить его, если он не работает. Но если вам все равно придется покупать новый кабель, купите кабель HDMI, рассчитанный на 4k UHD (или любой другой более новый стандарт, если HDMI снова будет обновлен к тому времени, когда вы будете читать эту страницу). Разница в цене мизерная.

DisplayPort

DisplayPort — это видео- и аудиоинтерфейс, разработанный специально для компьютеров, но совместимый с HDMI и способный передавать сигнал на мониторы и другие устройства с входами HDMI с помощью простых адаптеров. Он может передавать аудио, видео или и то, и другое, а также USB.

Выход видеокарты с DisplayPort также может управлять HDMI-мониторами и устройствами с помощью простого адаптера DisplaPort-HDMI или кабеля DisplayPort-HDMI со встроенным адаптером. Компьютер, который я сейчас использую, использует кабель Amazon Basics DisplayPort-HDMI. Это работает просто отлично.

В этой редакции этого сайта DisplayPort находится в версии 1.4, которая обеспечивает пропускную способность до 32,4 Гбит/с при использовании HBR3 (DisplayPort High Bit Rate Version 3) и DSC 1.2 (Digital Stream Compression Version 1.2). На практике это означает, что DisplayPort 1.4 может управлять мониторами и комбинациями мониторов, включая (но не ограничиваясь) следующие:

  • Один монитор 7680 x 4320 (8K) с частотой 60 Гц
  • Один монитор с разрешением 4096 x 2160 (4K) и частотой 120 Гц
  • Два монитора 3840 x 2160 (4K) с частотой 120 Гц
  • Три монитора 2560 x 1600 при частоте 60 Гц или один монитор 2560 x 1600 при частоте 120 Гц
  • Четыре монитора с разрешением 1920 x 1080 или 1920 x 1200 при частоте 60 Гц или один монитор с разрешением 1920 x 1080 или 1920 x 1200 при частоте 240 Гц

Выходы DisplayPort также можно «разделить» для запуска нескольких мониторов с одного и того же выхода с помощью концентратора DisplayPort, а мониторы DisplayPort можно заменять последовательно, если они имеют выходы DisplayPort и поддерживают MST (многопотоковую технологию). В целом, это отличный интерфейс, который особенно популярен среди геймеров, особенно если вам не требуется прямое подключение к потребительским видеоустройствам HDMI (для чего потребуется только простой адаптер, даже если вам нужно такое подключение).

Специализированные входы для видеокарт

Как упоминалось выше, некоторые высокопроизводительные видеокарты также предназначены для ввода от видеоисточников. Эти карты используются для производства видео, редактирования, захвата и многих других целей, связанных с переносом изображений с внешних устройств на компьютер.

Большинство этих карт могут принимать видеовход через те же интерфейсы, что и упомянутые выше. Но некоторые также принимают входные данные, которые обычно не используются в вычислениях и больше относятся к области коммерческого видео или телевизионного производства, будь то в прошлом или настоящем. Некоторые из них включают в себя:

  • Композитный NTSC, PAL и SECAM . Это «старые» стандарты телевизионного видео, используемые в различных частях мира (в США используется NTSC). Эти соединения объединяют красный, зеленый и синий видеоканалы, синхроимпульсы и т. д. в «композитный» видеосигнал, который обычно имеет желтую цветовую кодировку и обычно использует кабель RCA. Все три этих композитных видеостандарта уходят в историю сейчас, когда HDTV (телевидение высокой четкости) стало нормой.

  • RGB обрабатывает видеосигнал как отдельные красный, зеленый и синий компоненты. RGB используется в основном для оборудования для обработки видео, телевизионных проекторов и аналоговых видеомониторов и записывающих устройств профессионального качества. Обычно используются разъемы RCA

    • .

  • S-Video обеспечивает более высокое разрешение, чем композитные стандарты NTSC, PAL или SECAM, но меньшее разрешение, чем HDTV. Многие высококачественные видеокарты имеют входы и/или выходы S-Video.
