Решения от WISI по миграции с приема сигналов DVB-T на DVB-T2 — Статьи и обзоры — Техподдержка — Cедьмая система

Почему DVB-T2?

В настоящий момент в России, Казахстане, Украине, Белоруссии и ряде других стран принято решение о внедрении эфирного цифрового вещания в формате DVB-T2. Перевод эфирного вещания на этот формат позволяет на 30…40% поднять эффективность использования дефицитного эфирного частотного ресурса. Проведенные в разных странах натурные испытания с опытным вещанием в стандарте DVB-T2 подтверждают такие цифры. Это весьма значительный выигрыш в эффективности, поэтому такой переход для операторов и государства весьма привлекателен.

Но такой переход, предоставляя несомненные стратегические выгоды, влечет за собою значительные среднесрочные технические и маркетинговые издержки.

Внедрение цифрового вещания происходит с большим трудом. Перевод вещания на цифровые форматы не приносит абонентам неоспоримого улучшения качества трансляции сигналов. При этом от них требуются значительные финансовые вложения, а пользование приемным оборудованием заметно усложняется. К этому добавляется чехарда с форматами вещания. Эфирное вещание за последние годы последовательно начинали внедрять в следующих форматах:

• 1-й этап — вещание в формате DVB-T/MPEG-2,
• 2-й этап — вещание в формате DVB-T/MPEG-4(H.264),
• 3-й этап — вещание в формате DVB-T2/MPEG-4(H.264)

Как правило, при переходе на каждый следующий этап оказывалось, что все оборудование, приобретенное абонентами и операторами на предыдущем этапе, не может быть использовано и необходимо приобретать новое. Это еще более дискредитирует идею цифрового вещания и тормозит его внедрение. По этой причине большинство европейских стран, внедривших цифровое вещание в формате второго этапа, не спешат с переходом на вещание третьего этапа в формате DVB-T2. При всех его преимуществах, слишком велика плата за переход в виде замены большого количества абонентского и операторского оборудования.

В этом отношении Россия и страны бывшего СССР оказались в преимущественном положении. Из-за отставания во внедрении эфирного цифрового вещания у них не накопилось большой базы оборудования 1 и 2-го этапов.

Но положение быстро меняется. По оценкам экспертов в Росси каждый год приобретается около 9 млн. телевизоров. Из них, на сегодняшний день, около 45% моделей с поддержкой приема цифрового телевидения в формате DVB-T/MPEG-4. Поэтому накопление оборудования для цифрового приема происходит быстрыми темпами. В такой обстановке принятие решения о переносе срока внедрения вещания в формате DVB-T2 с 2015 на 2012 год выглядит вполне разумным. Это позволит избежать накопления населением телеприемников с бесполезными DVB-T тюнерами. Правда это слабое утешение для тех, кто уже приобрел такие телевизоры…

Остается вопрос, а не ожидает ли нас затем очередной, 4-й этап вещания, DVB-T3-T4… и т.д.? Ответ на этот вопрос оптимистичный. Существуют фундаментальные критерии оценки, например теорема Шеннона, которые позволяют оценить предельно достижимую скорость передачи сигналов по каналу связи. И эти критерии показывают что формат DVB-T2/MPEG-4(H.264) вплотную приблизился к этому пределу. Поэтому ожидать, что в обозримом будущем появится новый стандарт, который предложит существенно лучшие характеристики, чем рассматриваемый, не стоит.

Таким образом, решение России и ряда других стран о внедрении формата цифрового вещания DVB-T2/MPEG-4(H.264) в долговременном плане можно признать технически грамотным и обоснованным.

Вместе с тем, в среднесрочном плане это решение приведет к дополнительным сложностям и затратам для операторов и абонентов, связанным с заменой приемного и передающего оборудования.

Кроме того в вопросах внедрения цифрового вещания правительство оставило важный «подводный камень» — возможное кодирования сигнала. В соответствии с требованиями к приемному оборудованию сигналов DVB-T2, опубликованными на сайте минсвязи РФ, это оборудование должно поддерживать кодировку Роскрипт-Про, Роскрипт-М 2.0. Однако на данный момент отсутствует какая либо информация о том будут ли кодироваться бесплатные пакеты. Несмотря на заявления официальных лиц о том, что вещание первых мультиплексов будет бесплатным, это не исключает их кодирования для осуществления контроля доступа абонентов.

В данной статье я хотел бы описать предложения от фирмы WISI по оптимальной организации миграции операторов и их абонентов с формата эфирного вещания DVB-T на DVB-T2. Описываемые предложения направлены на снижение материальных и имиджевых потерь как операторов, так и их абонентов.

Прием сигналов DVB-T

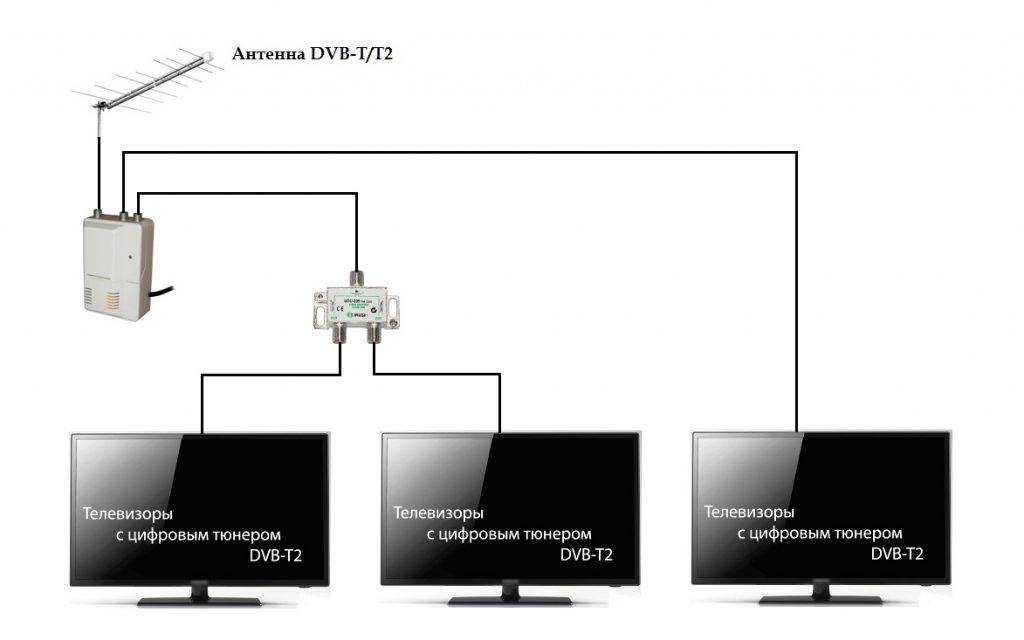

Один из типовых вариантов системы коллективного приема эфирного цифрового вещания показан на следующем рисунке:

В этой схеме радиосигнал формата DVB-T принимается эфирной антенной и поступает на головную станцию OH50. В этой станции часть (или все) цифровые программы преобразуется в аналоговый формат, чтобы предоставить возможность абонентам с аналоговыми телевизорами смотреть программы из цифрового пакета. Также оператор может ввести в свою сеть и исходный сигнал в формате DVB-T, чтобы обеспечить возможность абонентам, имеющим цифровые телевизоры с DVB-T тюнером, принимать программы в цифровом качестве с использованием расширенных сервисов.

Миграция на DVB-T2

При переводе вещания на стандарт DVB-T2 это оборудование, включая абонентские телевизоры с тюнерами DVB-T, теряет возможность принимать сигнал. Замена оборудования потребует значительных материальных и человеческих затрат и будет иметь негативный имиджевый эффект у абонентов – «я купил дорогой телевизор для цифрового приема, а он не работает с вашим сигналом!».

Поэтому существует острая потребность в технических решениях, которые позволят осуществить миграцию на вещание в стандарте DVB-T2 с минимальными техническими, финансовыми и имиджевыми потерями. Для решения этой задачи предлагается модернизировать головную станцию кабельного оператора следующим образом:

В этой схеме между эфирной антенной и существующей ГС устанавливается трансмодулятор DVB-T2 в DVB-T на базе универсальных программируемых модулей Chameleon, установленных в шасси GN01. В шасси GN01 можно установить до двух модулей Chameleon что может обеспечить преобразование до 4-х эфирных цифровых мультиплексов DVB-T2 в формат DVB-T. Этого достаточно для обработки всех запланированных для внедрения в настоящее время эфирных мультиплексов. При использовании такой схемы легко решается проблема возможного скремблирования мультиплексов. Если эфирное вещание DVB-T2 закодируют, то в Chameleon можно будет просто установить модули дескремблирования и раскодировать каналы для вещания их в кабельной сети. Сигналы DVB-T с выхода модулей Chameleon рекомендуется также вводить на свободные каналы кабельной сети оператора. Это позволит абонентам, имеющим телеприемники DVB-T, смотреть все программы эфирного DVB-T2 вещания в цифровом качестве, что существенно поднимает лояльность абонентов к кабельному оператору и ведет, в итоге, к увеличению его доходов.

Решение пригодно для использования на любом типе головных станций и обеспечивает следующие преимущества:

• Требуются минимальные затраты оператора на модернизацию ГС для приема сигналов DVB-T2.
• Не требуется замена уже установленного оборудования на ГС.
• Абоненты могут использовать существующие телевизоры с тюнерами DVB-T чтобы принимать программы в цифровом качестве с использованием расширенных сервисов.
• Кабельный оператор дополнительно привязывает абонента к своей сети. Ведь использовать для приема из эфира цифрового пакета телевизоры с DVB-T тюнером абонент не сможет, а из кабельной сети сможет.
• Модули Chameleon осуществляют не только преобразование цифрового формата, но также и регенерацию цифрового сигнала. В результате улучшается качество работы ранее установленных в ГС модулей преобразователей DVB-T в аналоговый радиосигнал.
• При необходимости можно осуществить дескремблирование цифровых пакетов.
• Каждый модуль Chameleon позволяет преобразовать два цифровых пакета DVB-T2 в формат DVB-T.

К недостаткам решения можно отнести:

• При такой схеме подключения для ввода в сеть сигналов в формате DVB-T требуется использовать дополнительные частотные каналы в кабельной сети.
• При конвертации DVB-T2 в DVB-T может потребоваться дополнительная пропускная способность, что приведет к использованию дополнительных частот в кабельной сети.

Однако перечисленные недостатки малосущественны. Как правило, кабельный оператор имеет запас по пропускной способности сети. Дополнительные каналы не является «потерянным», они используются абонентами с цифровыми телевизорами. К тому же для передачи этих каналов могут быть использованы «пораженные» каналы кабельной сети, непригодные для аналогового вещания.

Что касается возможной недостаточности пропускной способности DVB-T канала, по сравнению с DVB-T2 каналом, то крайне маловероятно что потребуются дополнительные частотные каналы. Это связано с тем, что в кабельной сети канал DVB-T может использоваться с максимальной пропускной способностью (31,67 Мбит/с), в то время как эфирным операторам придется снижать пропускную способность канала DVB-T2 для обеспечения приемлемой помехозащиты. В результате реальная скорость передачи в эфирном канале DVB-T2 вряд ли превысит пропускную способность канала DVB-T в кабельной сети. При необходимости же модули Chameleon позволяют удалить ненужные сервисы из транспортного потока чтобы уменьшить требуемую пропускную способность.

Для операторов, использующих в своих сетях головные станции WISI OH50, возможен и другой вариант модернизации этой головной станции. К концу текущего года ожидается появление модернизированных модулей для станции ОН50 — преобразователей DVB-T/T2 в аналоговый радиосигнал типа OH 79 T2 и сдвоенного трансмодулятора OH 89 T2 с возможностью преобразования DVB-T/T2/C сигналов в DVB-T сигналы.

Таким образом, для преобразования сигналов новых мультиплексов DVB-T2 в аналоговые сигналы можно будет использовать модернизированные модули OH 79 T2. А для того, чтобы также использовать существующие модули OH 79 и имеющиеся у абонентов телевизоры DVB-T можно добавить в станцию модуль OH 89 T2.

С использованием такого модуля адаптация станции ОН50 для работы с сигналами DVB-T2 выглядит следующим образом:

В этой схеме в свободный слот шасси OH50 устанавливается дополнительный модуль OH 89 T2. Сигнал DVB-T2, принятый эфирной антенной, подается на этот модуль, где преобразуется в сигнал стандарта DVB-T, который подается в кабельную сеть оператора. С контрольного отвода сети этот сигнал подается также на ранее установленные в ГС преобразователи DVB-T в аналоговый радиосигнал типа OH 79. Эти преобразователи, как и
ранее, переводят часть (или все) телевизионные программы в аналоговый формат.

Такой вариант обеспечивает все преимущества предыдущего решения, а также:

• Требуются минимальные затраты оператора на модернизацию ГС для приема сигналов DVB-T2
• Не требуется установка дополнительного оборудования на ГС, достаточно только установить дополнительный модуль в существующее шасси
• Модуль OH 89 T2 осуществляет не только преобразование цифрового формата, но и регенерацию цифрового сигнала. В результате улучшается качество работы ранее установленных модулей преобразователей DVB-T в аналоговый радиосигнал типа OH 79
• Один модуль OH 89 T2 позволяет преобразовать два цифровых пакета DVB-T2 в формат DVB-T

К недостаткам решения можно отнести:

• При такой схеме для размещения сигналов в формате DVB-T требуются дополнительные частотные каналы в кабельной сети
• При конвертации DVB-T2 в DVB-T может потребоваться дополнительная пропускная способность, что приведет к использованию дополнительных частот в кабельной сети
• В шасси станции необходимо иметь свободные слоты для установки дополнительных модулей

В тех ситуациях, когда оператор не имеет возможности установить в шасси ГС дополнительные модули или по иным причинам не желает изменять состав имеющейся ГС, он может воспользоваться предыдущей схемой миграции на прием DVB-T2 сигналов.

Цифровая составляющая сигнала / Хабр

Все мы прекрасно знаем, что мир техники вокруг — цифровой, либо стремится к этому. Цифровое телевещание — далеко не новость, однако если вы не интересовались этим специально, для вас могут быть неожиданными присущие ему технологии.

Содержание серии статей

Цифровой телевизионный сигнал представляет из себя транспортный поток разных версий MPEG (иногда и других кодеков), передаваемый радиосигналом с применением квадратурно-амплитудной модуляции QAM разной степени. Любому связисту эти слова должны быть ясны как день, поэтому приведу лишь гифку из википедии, которая, надеюсь, даст понимание что это такое для тех, кто просто ещё не интересовался:

UPD: В комментариях эта картинка признана некорректной, но, тем не менее, она весьма наглядна. Поэтому оставлю для тех, кто ничего не знает о модуляции и не очень хочет углубляться, но хочет понять что за точки мы тут обсуждаем.

Такая модуляция в том или ином виде используется не только для «телеанахронизма», но и всех, находящихся на пике технологий систем передачи данных. Скорость цифрового потока в «антенном» кабеле составляет сотни мегабит!

Воспользовавшись прибором Deviser DS2400T в режиме отображения параметров цифрового сигнала, мы сможем увидеть как это бывает на самом деле:

В нашей сети пристутсвуют сигналы сразу трёх стандартов: это DVB-T, DVB-T2 и DVB-C. Рассмотрим их по очереди.

DVB-T

Этот стандарт не стал основным в нашей стране, уступив место второй версии, однако он вполне пригоден для использования оператором по той причине, что приёмники DVB-T2 обратно совместимы со стандартом первого поколения, а значит абонент может принять такой сигнал на практически любой цифровой телевизор без дополнительных приставок. Кроме того, предназначенный для передачи по воздуху стандарт (буква T — означает Terrestrial, эфир), обладает столь хорошей помехозащищённостью и избыточностью, что порой работает там, где по каким-то причинам не пролезает аналоговый сигнал.

На экране прибора мы можем наблюдать как строится созвездие 64QAM (стандарт поддерживает QPSK, 16QAM, 64QAM). Видно, что в реальных условиях точки отнюдь не складываются в одну, а приходят с некоторым разлётом. Это нормально до тех пор, пока декодер может определить к какому именно квадрату относится прилетевшая точка, но даже на приведённом изображении видны участки, где они расположены на границе или близко к ней. По этой картине можно быстро «на глаз» определить качество сигнала: при плохой работе усилителя, например, точки располагаются хаотично, а телевизор не может собрать картинку из полученных данных: «пикселит», а то и совсем замирает. Бывают случаи, когда процессор усилителя «забывает» добавить в сигнал одну из составляющих (амплитуду или фазу). В таких случаях на экране прибора можно увидеть круг или кольцо размером во всё поле. Две точки за пределами основного поля являются опорными для приёмника и не несут информации.

В левой части экрана под номером канала мы видим количественные параметры:

Уровень сигнала (P) в тех же дБмкВ, что и для аналога, однако для цифрового сигнала ГОСТ регламентирует уже лишь 50дБмкВ на входе в приёмник. То есть на участках с бо́льшим затуханием «цифра» будет работать лучше аналога.

Значение модуляционных ошибок (MER) показывает насколько искажённый сигнал мы принимаем, то есть насколько далеко может быть прилетевшая точка от центра квадрата. Это параметр схож с отношением «сигнал/шум» из аналоговой системы, нормальное значение для 64QAM — от 28дБ. Тут хорошо видно, что значительные отклонения на приведённом изображении соответствуют качеству выше нормы: в этом помехозащищённость цифрового сигнала.

Количество ошибок в принятом сигнале (CBER) — количество ошибок в сигнале до обработки какими либо алгоритмами исправления.

Количество ошибок после работы декодера Витерби (VBER) — результат работы декодера, использующего избыточную информацию для восстановления ошибок в сигнале. Оба эти параметра измеряются в «штуках на количество принятого». Чтобы прибор показал количество ошибок менее одной на сто тысяч или десять миллионов (как на приведённом изображении) ему надо принять эти десять миллионов бит, что на одном канале занимает некоторое время, поэтому результат измерения появляется не сразу, а может даже сначала быть плохим (E-03, например), но через пару секунд выйти на отличный параметр.

DVB-T2

Принятый в России стандарт цифрового эфирного вещания так же может быть передан по кабелю. Форма созвездия при первом взгляде может несколько удивить:

Такой поворот дополнительно повышает помехозащищённость, так как приёмник знает, что созвездие должно быть повёрнуто на заданный угол, значит можно фильтровать то, что приходит без заложенного сдвига. Тут видно, что для этого стандарта нормы битовых ошибок на порядок выше и ошибки в сигнале до обработки уже не выходят за предел измерений, а составляют вполне реальные 8,6 на миллион. Для их исправления используется декодер LDPC, поэтому параметр называется LBER.

Благодаря повышенной помехозащищённости, этот стандарт поддерживает уровень модуляции 256QAM, но в данный момент в эфирном вещании используется только 64QAM.

DVB-C

Этот стандарт изначально создан для передачи по кабелю (C — Cable) — среде намного стабильнее воздуха, поэтому позволяет использовать более высокую степень модуляции чем DVB-T, а значит и передавать больший объём информации, не используя при этом сложное кодирование.

Тут мы видим созвездие 256QAM. Квадратов стало больше, размер их стал меньше. Вероятность ошибки увеличилась, а значит для передачи такого сигнала нужна более надёжная среда (или более сложное кодирование, как в DVB-T2). Такой сигнал может «рассыпаться» там, где работают аналог и DVB-T/T2, однако он так же имеет запас помехозащищённости и алгоритмы исправления ошибок.

В силу большей вероятности ошибки, параметр MER для 256-QAM нормирован уже в 32дБ.

Счётчик ошибочных бит поднялся ещё на порядок и вычисляет уже один ошибочный бит на миллиард, но даже если их будет сотни миллионов (PRE-BER ~E-07-8), то используемый в этом стандарте декодер Рида-Соломона устранит все ошибки.

Регенератор DVB-T-T2 — UMT

Добро пожаловать на официальный сайт UMT

Позвоните нам: +38 (044) 332-20-77

Вход |
Регистрация

• Вы здесь:
• Дом
• Головной узел
• Модуляторы
• Регенератор DVB-T-T2

DVB-T-T2 Regenerator — профессиональное многоканальное устройство, позволяющее полностью восстанавливать слабые зашумленные сигналы и передавать их для дальнейшего вещания. Он регенерирует сигналы Стандарт DVB-T/T2 — T/T2 .

Индивидуальные

Количество:

Комментарий:

Прежде чем добавлять товары в корзину, пожалуйста, войдите или зарегистрируйтесь

DVB-T/T2

Регенератор DVB

• Описание
• Загрузки

Этот тип регенератора поддерживает стандарт DVB-T/T2. DVB-T/T2 Regenerator управляется нашим собственным программным обеспечением VCC через Ethernet. По заказу регенератор DVB-T/T2 может быть изготовлен с N-, F- или SMA-типом входных/выходных разъемов.

ОСНОВНЫЕ ХАРАКТЕРИСТИКИ:

• может производиться от 1 до 32 независимых каналов регенерации;
• высокостабильное оборудование;
• быстрое и надежное программное обеспечение управления;
• дистанционное управление по Ethernet.

ОСНОВНЫЕ ФУНКЦИИ:

• при отключении питания все сохраненные настройки восстанавливаются в устройстве после восстановления питания;

встроенная защита от перенапряжения

• ;
• встроенная защита от перегрузки;
• встроенная защита от короткого замыкания.



Входы
Уровень входа	-65 … -25 дБмВт
Диапазон частот RF (DVB-T)	10 МГц-1100 МГц с шагом 1 кГц
Интерфейс, тип разъема	RF, тип N (опция F или SMA)
ВЧ-выход:
ВЧ-выход (50 Ом)	80–100 дБмкВ
Количество входов, тип разъема	РЧ-выход N-типа (F или SMA в качестве опции)
Впрыск	Опционально можно обеспечить инжекцию постоянного тока и опорную частоту 10 МГц.
Параметры модуляции Режим DVB-T (T2 по запросу)
Созвездие	QAM16 / QAM32 или QAM64 (по запросу)
Частота ошибок модуляции (MER)	>40 дБ
ФЭК	1/2, 2/3, 3/4, 5/6, 7/8
Скорость передачи	–
Полоса пропускания	5, 6,7,8 МГц
Подача сигналов
Эталон 10 МГц	10 -6 -10 -8 устойчивость (опционально)
Подача питания	для БУК 24В, 3А (опционально)
Регулировка
Интерфейс	RJ-45, Ethernet
Блок питания
Входное напряжение	110–240 В переменного тока, 50/60 Гц
Потребляемая мощность	6 Вт на канал
Окружающая среда
Рабочая температура	от 0℃ до 45℃ (от 32℉ до 113℉)
Температура хранения	от -20℃ до 80℃ (от -4℉ до 176℉)
Рабочая влажность	90%, без конденсации
Механический
Размеры (Ш x В x Г)	1RU: 483 мм x 44,5 мм x 450 мм, 19’’ x 1,73’’ (1RU) x 17,7’’ 2RU: 483 мм x 89 мм x 450 мм, 19’’ x 3,5’’ (2RU) x 17,7’’

Учитывая, что мы (ООО «УМТ») являемся разработчиком и системным интегратором, также не останавливаемся на своем техническом росте и совершенствовании, знайте, что вид всех наших приборов и оборудования, включая их технические параметры, может отличаться от представленных на фото на веб-сайте и параметры, указанные на веб-странице каждого устройства.
Внимание!  Всю информацию покупатель должен подтвердить заранее при оформлении заказа и перед оплатой. Те параметры, которые не были указаны и/или не согласованы при заказе, будут реализованы как базовые на усмотрение производителя. Каждый наш клиент имеет 1,5 года гарантии и 7 лет послепродажного обслуживания на весь спектр нашей продукции.

Документация

• Спецификация (общая)
• Ознакомьтесь с этим подробным описанием управления регенератором DVB. Следуйте этим советам, и вы защитите свою систему от большинства возможных осложнений и проблем.

Программное обеспечение

• Программное обеспечение для управления VCC. Версия: 2.8.38

Сопутствующие товары

Инжектор постоянного тока ODCI

Инжектор постоянного тока IDCI

T2Xpress — Выход — Программное обеспечение MAINDATA

Похоже, в вашем браузере отключен JavaScript.
Для использования функций этого веб-сайта в вашем браузере должен быть включен JavaScript.

Больше просмотров

Программное обеспечение генератора сигналов DVB-T2

.

T2Xpress — это стандартный генератор тестовых сигналов DVB-T2 с поддержкой всех параметров DVB-T2.

С помощью T2Xpress вы можете создавать сигналы с несколькими PLP, T2 lite, T2-MI и т. д.

Информация для заказа

• DTC-378-T2 — T2Xpress — Программное обеспечение генератора сигналов DVB-T2
• DTC-305-CM — Функции имитации каналов
• DTC-371-IQ — генерация образца I/Q

Наличие: В наличии

1 485,-€

Описание

Подробности

Характеристики

• Полный модулятор мульти-PLP DVB-T2 с файловым входом и РЧ-выходом DVB-T2
• Включает шлюз DVB-T2 с T2-MI, записанным в файл, или T2-MI в реальном времени через ASI или IP
• T2-lite, T2-base и многопрофильная поддержка, например. генерировать профили T2-lite и T2-base в FEF

друг друга

Применение

• Генератор тестовых сигналов для тестирования на соответствие стандарту DVB-T2
• Генератор тестовых сигналов для разработки, тестирования и оценки микросхем приемника DVB-T2
• Генератор сигналов для демонстрации приемников DVB-T2 и полевых испытаний

Основные характеристики

Стандарты	DVB-T2, EN 302 755 T2-MI, ETSI TS 102 773
Полоса пропускания	1,7, 5, 6, 7, 8, 10 МГц
Профиль	T2-base, T2-lite и многопрофильный
Особенности	Single-PLP, multi-PLP Моделирование MISO PAPR ACE, TR, ACE+TR Проверка модели буфера приемника (RBM) Функция «Big-TS-splitter»
Источник данных	O151 PRBS Частичный файл потока на PLP Частичные потоки, извлеченные из файла «Big TS»
Формат I/Q	Float32, Int16, Text Требуется опция DTC-371-IQ

Поддерживаемые адаптеры

РФ	ДТА-111, 115, 116, 117 ДТА-2111, 2115Б ДТУ-215, 315
Т2-МИ	Все адаптеры DekTec, поддерживающие ASI или TS-over-IP

Документы

• Листовка
• Руководство

Загрузить

• Пакет установки T2Xpress

---

Модели Dektec чаще всего различаются по суффиксу, например.
