Польская антенна. Усовершенствование для Т2. Спутниковое ТВ

Оставьте комментарий / Цифровое эфирное ТВ / От JaneSat / 21.02.2020 21.02.2020



   Прием сигнала для цифрового телевидения Т2 осуществляется в дециметровом диапазоне. Для приема этого сигнала Вы можете использовать уже имеющиеся у Вас антенны. В частности, наиболее распространенную это «польская» антенна.

   «Польскую» антенну можно использовать полностью с усилителем без модернизации. Очень часто не приходится ни чего переделывать все и так хорошо работает. Достаточно просто заменить усилитель на плату согласования или просто соединить на прямую.

Плата согласования

   Но как показывает практика некоторые частоты в дециметровом диапазоне имеют слабый уровень сигнала.

   В неуверенных зонах приема все же необходим более тщательный подход к приему на эту антенну. Для усиления сигнала в «польской» антенне используется стандартный усилитель SWA и стандартный блок питания на 12В. В таком случай причиной плохого приема сигнала зачастую бывает пере усиление сигнала, принимаемого антенной.

   Для того что бы понизить мощность усилителя, необходимо понизить напряжение питания усилителя. Это можно сделать несколькими способами. Если есть возможность, то можно заменить блок питания на регулируемый, хорошо если вы его уже используете. Простым поворотом регулятора против часовой стрелки Вы уменьшите напряжения на выходе блока питания. Регулятор меняет напряжение приблизительно от 2В до 12В. При это следите за шкалой уровня сигнала на экране телевизора и добейтесь максимального уровня.

Если для просмотра цифрового ТВ Вы используете приставу, то есть способ запитать усилитель от антенного входа приставки. Для этого необходимо на прямую подключить антенный штекер к кабелю и подсоединить к приставке. А в меню приставки подключить питание к антенному выходу, там используется 5В.

Если у Вас телевизор с приемом цифрового DVB-T2 сигнала, то можно запитать усилитель от USB выхода телевизора. Используя специальный адаптер для подключения усилителя через разъем USB.

   Однако для приема цифрового сигнала нужен не весь диапазон, который может принимать «польская» антенна. Есть смысл ее немного усовершенствовать, тем самым улучшить качество принимаемого сигнала. Немного модернизировав «польскую» антенну мы тем самым откажемся от использования усилителя, который к тому же не долговечен.

   Верхние вибраторы метрового диапазона (самые длинные), необходимо будет убрать. Вместо них изготавливаем и ставим два ромба. Ромбы можно согнуть и из этих же усов. Длина стороны ромба колеблется в пределах 11-15 см. Подбирается опытным путем или берется из расчета половине средней длине слабого частотного канала.

Решетку сзади ромбов (рефлектор) необходимо убрать. Но для лучшего эффекта можно решетку оставить, отогнув крепление на 10 см., вставив втулки.

   Ещё один вариант переделки польской антенны. Необходимо подогнуть вибраторы как показано на рисунке ниже и закрепит из между собой кусками проволоки или каким-то другим способом. Лучше вибраторы укоротить до 11-15 см. и рефлектор отодвинуть на 10 см. от всей конструкции.

   Можно полностью вибраторы заменить на биквадрат Харченко (см. рис. ниже) оставить только рефлектор, усилитель по необходимости.

Биквадрат Харченко

Пассивные вибраторы детекторы можно убрать за ненадобностью.

Желаем успехов в модернизировании и настройке антенн.



 67,758 просмотров всего,  3 просмотров сегодня

Польская антенна для цифрового телевидения

  • Вы здесь:
  • 3G-Aerial

  • Польская антенна для цифрового телевидения

Информация о материале

Просмотров: 30951

С началом бурного развития сети телевещания в начале 90-х получили широкое распространение так называемые польские антенны. Дешевизна и доступность таких антенн способствовало их широкому распространению. Однако со стороны профессионалов и квалифицированных радиолюбителей эта антенна подверглась широкой критике. Сушилка, решетка, задняя стенка холодильника. Каких только эпитетов не удостоилась эта антенна. Сейчас мы живем в эпоху повсеместного распространения цифрового телевидения. Возникает вопрос, — можно ли использовать такую откровенно  «недоантенну» для нашей понтовой цифровой плазмы. Или нужно искать какую то особую, такую же понтовую «цифровую» антенну? Давайте ответим на этот вопрос путем исследования цифровой модели нашей полячки…

 Прежде всего, сразу же отметим основные недостатки этой антенны, которые привели к такой низкой репутации полячки в этих ваших интернетах.

  • Попытка совместить несовмещаемое и впихнуть невпихуемое. Имееются ввиду длинные усы для приема ТВ в метровом диапазоне. Поскольку цифровое вещание ведется исключительно в диапазоне ДМВ, мы можем смело укоротить эти усы до размеров остальных.   В результате мы получаем антенную решетку из четырех антенн Бабочка или веерных вибраторов (Bowtie). Такой вибратор имеет электрическую длину близкую к длине волны, высокое входное сопротивление, в то же время, он —  достаточно широкополосный.

  • Набор директоров на пластмассовых направляющих имеет только декоративные функции. Поэтому их можно смело выбрасывать в утиль.

  • Пластинчатый усилитель, идущий в комплекте с антенной, склонен к самовозбуждению. Отсутствует защита от перенапряжения по входу, в результате усилитель часто выходит из строя при первой же грозе. Склонность к самовозбуждению приводит не только к помехам на своем телевизоре, но и на телевизорах ближайших соседей. Отсутствие экранирования и фильтров на входе и выходе усилителя приводит к тому, что он ловит все, включая помехи от систем зажигания автомобилей.

  • Пластмассовые детали усилителя быстро разрушаются под воздействием солнечного ультрафиолета. Вибраторы крепятся к собирающей линии посредством той же пластмассы. Со временем место контакта ухудшается при ухудшении свойств пластмассовых креплений и окисляется. В результате часть «усов» самопроизвольно отключается.

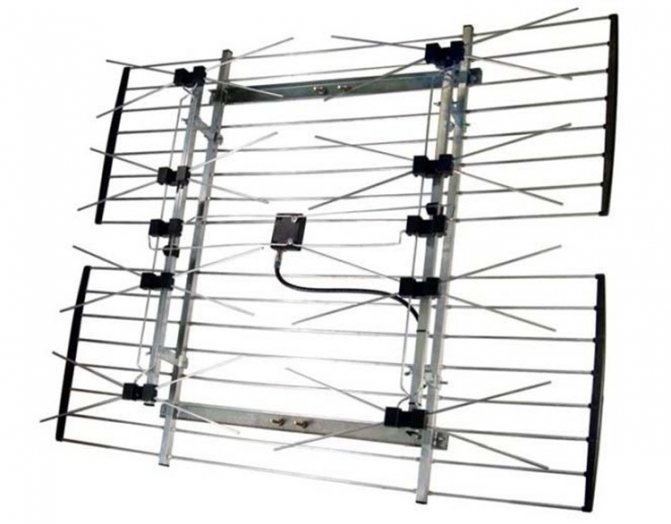

Стек из четырех «бабочек» довольно популярен у наших заокеанских партнеров по изготовлению самодельных антенн, едва ли не популярнее антенны Ховермана. Правда им приходится искать толстую проволоку и прикручивать ее на коленке к деревянной дощечке. Но все же они счастливы и добиваются неплохих результатов. Нам же с вами, уважаемый аноним, остается им только посочувствовать, ведь у нас есть уже готовая недорогая Полячка. Не так ли? Остается только убедиться, что антенна имеет приемлемые электрические параметры. Для этого воспользуемся моделью польской антенны для программы 4NEC2, которую можно скачать с нашего сайта.

Что же мы видим? Мы видим, что характеристики антенны довольно посредственные, хотя в верхней части диапазона ДМВ их и можно назвать вполне удовлетворительными. Как показывает опыт заокеанских партнеров, по этой схеме можно изготовить вполне приличную антенну, только несколько большую по размерам относительно нашей полячки, но в данном случае по всей видимости в поиске компромисса между дешевизной антенны и оптимальными характеристиками чаша весов склонилась в сторону дешевизны. КСВ>2 в пределах половины диапазона ДМВ. Коэффициент усиления во всем дециметровом диапазоне 10-14 dBi за исключением начального участка, где наблюдается провал. Если учесть потери на рассогласование из-за высокого КСВ, то усиление антенны можно смело уменьшить на 2-3 дБ в начале диапазона ДМВ. Высокий КСВ в аналоговом телевидении приводит к ухудшению качества картинки и появлению шумов и артефактов на изображении. Цифровое телевидение имеет свои особенности, поэтому высокий КСВ может привести просто к невозможности принять определенный мультиплекс, хотя второй, на другой частоте, при этом будет работать.

Диаграмма направленности секторальна, более сужена в горизонтальной плоскости. Выглядит вполне прилично, т.е. антенна обладает неплохими направленными свойствами. Из недостатков следует отметить довольно большой уровень заднего и боковых лепестков.

Выполнив анализ нашей полячки, мы приходим к выводу, что это не мы должны сочувствовать нашим заокеанским партнерам, а они нам. Ведь наша польская антенна имеет не высокие характеристики. Конечно же она будет работать, ведь и гвоздь может быть антенной. Но! Никто вам не сможет гарантировать прием всех ваших мультиплексов. Причин этому несколько. Импеданс антенны меняется в очень широких пределах с высокой реактивной составляющей на определенных частотах.Это почти гарантированно приводит к самовозбуждению неэкранированного антенного усилителя SWA, который идет в комплекте с антенной. В старых аналоговых телевизорах в селекторах каналов стояли диапазонные фильтры. Это как то спасало ситуацию. Во всяком случае, регулируя напряжение питания усилителя, помеху можно было отогнать за пределы диапазона и минимизировать. В современных цифровых тюнерах таких фильтров нет. Стоят только режекторные на частоту Wi-Fi. В результате, мощная помеха, генерируемая усилителем, переводит входной дифференциальный усилитель цифрового тюнера в нелинейный режим и прием части или чаще всего всех мультиплексов оказывается невозможным. Кроме того, в отсутствии фильтрации сигнала, приему может помешать и мощная посторонняя помеха. Ведь в сравнении с 90-ми, когда польская антенна правила бал, электромагнитная обстановка значительно ухудшилась. Появились сети цифровой передачи данных и мобильная связь, большое количество бытовых приборов с импульсными блоками питания, излучающими помехи в широком спектре. Все это в совокупности работает против использования польской антенны для приема цифрового телевидения. Но искать специальную понтовую «цифровую» антенну не стоит. Если ваша полячка отказывается ловить цифру, прежде чем выбрасывать ее на свалку и бежать покупать новую антенну стоит проделать ряд следующих действий:

  1. Укоротить верхние длинные усы до размеров остальных;

  2. Выбросить пластмассовые вставки с «директорами»;

  3. Разобрать места крепления усов к собирающей линии и зачистить контакты. Проделать то же самое в месте подключения усилителя;

  4. Выровнять провода собирающей линии, соединяющей усы так, чтобы антенна выглядела максимально «симметрично». Выровнять таким же образом и сами усы;

  5. Отказаться от инжектора с блоком питания и запитать антенный усилитель непосредственно от телевизора или T2-приставки, включив подачу питания +5V в меню;

  6. Заменить старый усилитель на более современный. Экранированный, с подключением F-коннектором, с надписью на корпусе DVB-T2, с питанием от 5V. При этом надо проследить, чтобы собирающая линия не касалась экрана усилителя, при необходимости изолировать;

В заключении отметим, что есть и самодельные антенны, оптимизированные для цифрового телевидения (в том числе и с переделкой самой полячки), лучшие из которых мы будем представлять вашему вниманию, кроме того, модернизированная полячка с успехом работает в CDMA сетях передачи данных в диапазоне  800 МГц.

Ссылки по теме:

  • Теория конусных антенн BowTie. Включает полный анализ более современной модификации антенны ASP8 (полячки), а также других модификаций «бабочек».

  • Расчет и анализ польской антенны в HFSS

  • Т2 нет сигнала. Итоги использования полячки при приеме цифрового ТВ. (Канал Ремзона YouTube)

  • Модели BowTie от заокеанских партнеров.

  • Антенна Харченко, оптимизированная для цифрового телевидения.

  • Широкополосный волновой канал для цифрового телевидения своими руками;

  • Особенности приема цифрового телевидения.
