Настройка dvb t2 антенны: Как подключить и настроить комнатную антенну: пошаговая инструкция

правильное крепление и направление эфирного приемника на вышку

Без правильной установки антенны для цифрового телевидения не получится добиться наивысшего уровня сигнала. Возможно, что даже не выйдет словить 20 бесплатных цифровых каналов стандарта вещания DVB-T2. Причем необходимо не только прочно установить эфирный приемник, но и максимально точно сориентировать конструкцию на передающий сигнал ретранслятор. Нелишним будет ознакомиться с материалом про правильное .

Для индивидуальной наружной (уличной) и монтаж и выбор места установки немного отличается. Но все же работают одно главное правило касаемо телевизионных антенн – нужно обеспечить беспрепятственное поступление сигнала от ретранслятора к принимающему устройству. Тогда уровень сигнала всегда будет максимально возможным и не появятся проблемы в виде зависаний каналов на приставке или цифровом телевизоре.

Исходя из этого правила вы уже сами сможете выполнить самостоятельный монтаж и точечную подстройку антенны. А чтобы избавиться от любых вопросов, ниже подробнейшим образом рассматриваем вопрос установки и настройки антенны для цифрового ТВ на 20 каналов федерального вещания от наземных ретрансляторов.

Содержание

1. Установка в зависимости от типа антенны и местности
2. Как установить и настроить комнатную антенну
3. Как установить антенну снаружи квартиры или дома
4. Крепление к фасаду
5. Установка на крыше многоквартирного дома
6. Как закрепить антенну на крыше частного дома
7. Как выбрать кабель и правильно протянуть линию
8. Заземлять антенну или нет
9. Использование грозозащиты
10. Как настроить антенну на телевышку: правильно направляем по точным данным
11. Как настроить каналы на телевизоре
12. Про питание усилителя
13. Проблемы при настройке и показе: причины и решение
14. Юридические формальности

Установка в зависимости от типа антенны и местности

По типу действия бывают активные и пассивные антенны для приема эфирного сигнала. Активные предназначены для усиления поступившего сигнала, если изначально его уровень не самый высокий. Пассивные не имеют встроенного усилителя, но принимают и, насколько это возможно, усиливают телевизионный сигнал за счет конструктивного исполнения.

Даже, если антенна пассивная, всегда можно приобрести и подключить внешний усилитель, что значительно повысит мощность конечного сигнала.

Касаемо принципов установки, то отличий между обоим типами устройств никаких нет. Необходимо поставить антенну в подходящем месте и обеспечить точность направления на телевышку.

А вот если необходимо настроить домашнюю антенну, а не уличную, то действия будут отличаться. Различие касается выбора места крепления и используемой крепежной конструкции.

Как установить и настроить комнатную антенну

Для установки эфирного комнатного приемника не нужно прибегать к сложному монтажу, так как антенна ставится внутри квартиры или дома.

Что следует учитывать:

1. Внутриквартирные антенны предназначены для использования в условиях высокого качества телесигнала от вышки. В зависимости от застройки местности, наличия препятствий на пути следования сигнала, комнатная модель антенны способа нормально ловить на расстоянии до 10-15 км от телебашни. Есть антенны с усилителем, обеспечивающих улучшенный прием, но все равно основополагающим является зона установки – внутри помещения.
2. Нормальный показ обеспечивается за счет точной ориентации конструкции на вышку. Следует зайти на картографический сервис РТРС, выбрать ближайший ретранслятор в вашем регионе и расположить антенну так, что она смотрела прямо на телевышку.
3. Многие пользователи в отзывах об антеннах жалуются, что не ловит совсем или только часть каналов, 10 из 20. В большинстве случаев проблема кроется не в антенне, а в месте, где стоит приемник. Лучшим местом будет окно или лоджия. Второй вариант результативнее из-за большей площади прозрачности. Чем меньше окно, тем больше вероятность, что возникнуть проблемы с телевидением.
4. Желательно отдалять приемник от микроволновок, Wi-Fi роутеров и даже самого телевизора. Стороння техника, излучающая электромагнитные волны может стать причиной помех.

Многие современные модели могут крепиться прямо на окно присосками. Это очень удобно и повышает вероятность приема устойчивого сигнала.

При размещении эфирной конструкции на подоконнике следует учитывать, что оконная рамка содержит металлический слой, который может стать препятствием. Поэтому лучше использовать примитивную подставку под антенну в виде книг, стакана или чего-то другого.

Комнатные устройства по принципу работы не отличаются от уличных, поэтому также могут устанавливаться снаружи помещения. Но ввиду непрочных элементов (усиков, принимающей петли) сильный ветер или дождь могут повредить антенное устройство. Поэтому, при желании установки цифровой антенны на улице, следует защитить антенну от влаги, укрепить все элементы.

Как установить антенну снаружи квартиры или дома

Уличное размещение – лучший выбор для беспроблемного приема радиосигнала от ретранслятора. Но так как антенна будет подвержена атмосферным влияниям и другим механическим воздействиям, то необходимо грамотно подойти к установке, выбору крепления и соблюдения технологии монтажа.

Крепление к фасаду

Во всех нижеописанных вариантах применяется фабричное или самодельное крепление – кронштейн.

Общие правила установки:

• Сначала по карте охвата вышками необходимо определиться со стороной, в которую будет смотреть приемник. Это очень важно в домах, где окна квартиры выходят в обе стороны дома. В таком случае зайдите на карту и посмотрите азимут (направление) вещания сигнала. Если ретрансляторы вещают с обоих сторон, то лучше ориентироваться на ближайший и выбрать соответствующую сторону.
• Поживая на низких этажах, а тем более, на первом, лучше попытаться установить телеантенну повыше. Чем выше размещение, тем больше шансов, что сигнал не будет теряться из-за поглощения густыми зарослями деревьев, других малоэтажных зданий (магазинов, ларьков и т. д. ).
• Если в местности много близко стоящих построек, особенно если дома расположены параллельно друг другу, лучшим может оказаться торец дома. Но тогда, возможно, потребуется далеко тянуть антенный кабель. А это напрямую влияет на уровень ТВ-сигнала. Поэтому определяться с местом необходимо также с учетом длины прокладываемой трассы.
• Кронштейн должен быть без жесткой фиксации в одном положении, а иметь возможность вращения подсоединяемой антенны с последующим закреплением в одном положении «намертво». Это главное условие для корректировки приемника точно на транслирующую вышку.
• Антенна должно располагаться строго горизонтально.

В многоквартирном доме, если нет возможности или желания устанавливать приемник на крыше, лучшим местом будет за окном. В этом случае установка антенны легко выполняется своими руками, просверлив отверстия в наружной стене и закрепив кронштейн анкерными болтами или саморезами с дюбелями.

В частной постройке антенну можно прикрепить сбоку дома так, чтобы сам приемник был выше крыши. Для этого потребуется мощный кронштейн и высокая матча.

В квартирах, кроме области снаружи окна можно, можно использовать ограду балкона или произвести установку внутри лоджии. Последний вариант, особенно если телесигнал очень хороший, предпочтительнее. Это связано с защищенностью конструкции от внешних погодных и других механических влияний.

Касаемо «приспособлений», используемых при монтаже, нужно понимать, что все зависит от материала строения и самой отделки. Так, если облицовочным материалом является сайдинг, то крепиться конкретно к нему нельзя. Под воздействием механической нагрузкой сайдинг повредится, из-за чего вся конструкция упадет. Необходимо применять длинные крепежные элементы, которые заходят глубоко внутрь основного материала возведения.

Для пористых материалов (например, газобетон) нужно использовать анкеры с металлическими гильзами, которые при закручивании в конце распираются. Есть также химические анкеры, которые заполняют все пустоты, тем самым прочно зажимаясь внутри отверстия после застывания раствора.

Алгоритм крепления выглядит так:

1. Определитесь со стороной дома и конкретным местом закрепления. С уровнем сделайте отверстия строго горизонтально. Можно прислонить кронштейн к уровню, отрегулировав точное горизонтальное положение. Затем, не убирая кронштейн, карандашом или ручкой сделать пометки на стене через отверстия.
2. Просверлите дыры нужной длины в отмеченных местах.
3. Закрепите кронштейн.
4. Зафиксируйте антенну на кронштейне так, чтобы ее можно было вращать. Обычно для этой цели используется хомут. Последний может потребоваться приобрести отдельно, если детали не было в комплектации кронштейна.
5. Задайте точную направленность антенного устройства, получив максимально возможный уровень радиосигнала.
6. Окончательно зафиксируйте приемник, затянув болты.

Установка на крыше многоквартирного дома

В городской местности, особенно если квартира на высоком этаже, лучшим вариантом будет установка эфирной антенны на крыше. Это некая гарантия того, что нет препятствий для принятия сигнала.

Если проживаете на первых этажах, то чаще всего такой вариант недоступен из-за большой протяженность кабеля – сигнал будет сильно затухать.

Стоит придерживаться некоторых важных советов при монтаже:

1. По техническим требованиями безопасности отдаленность от дымоходов, вентиляционных шахт и кровельных ограждений должно быть больше 3 м, ровно, как и расстояние от других рядом устанавливаемых приемных устройств.
2. Необходимо обеспечить очень стабильное крепление, которое не ослабится даже при сильном воздействии ветра. Это же касается и самой антенны – если она будет слишком «плотного» строения, иметь большую частую решетку, то это будет фактором большего «зацепа» ветра. В итоге это может привести к расшатыванию как антенны, так и крепления.
3. Рядом могут проходить электрические кабели – телевидения, напряжения, интернета и т. д. Поэтому сразу нужно предусмотреть, что даже при возможности падения антенны, сторонние линии не будут задеты.
4. Лучше выбрать сторону дома, которая «смотрит» во внутренний двор. Как правило, там меньше трафика людей, что уменьшает риск падения конструкции на проходящих.
5. Максимальная безопасность обеспечивается при монтаже двоими людьми. В идеале организовать страховку – как минимум, прочно обмотаться веревкой, а другим концом закрепить ее к прочному сооружению, например, дымоходу.

Как закрепить антенну на крыше частного дома

Как выбрать кабель и правильно протянуть линию

На потери и уровень конечного сигнала влияет качество кабеля, используемого при подключении антенны к телевизору или внешнему цифровому ресиверу. На рынке есть как зарубежные дорогие, так и более экономичные варианты кабелей.

Из популярных проверенных марок кабелей выделяют российскую РК-75, российско-китайский RG-6, итальянские наименования SAT-50 и SAT-703.

• Коаксиальный кабель должен иметь значение волнового сопротивления 75 Ом.
• Тянуть кабель желательно по кратчайшему пути, так как с каждым метром увеличивается сопротивление. В случае слишком длинной линии, например, несколько десятков метров, сигнал может значительно ослабиться. А при длине в сотню метров потери максимальны, уровень приближается к нулю.
• Снаружи кабель необходимо хорошо закрепить, не оставляя лишнего куска. Со временем из-за порывов ветра кабель может расшататься, вследствие чего нередко нарушается контакт фидера с антенной.
• Если вблизи есть высоковольтные линии, сигнализации, радары и радиостанции, лучше присмотреться к высококачественным кабелям с дополнительной экранировкой в виде фольги и медной жилой.

Обязательно требуется правильное подключение кабеля к штекерам, разъемам, сепаратору блоку питания усилителя.

Процесс зачистки кабеля для монтажа разъемов несложный, справится любой желающий в случае необходимости. Из инструментов потребуется только нож, но всегда можно обратиться к мастеру на стороне.

Заземлять антенну или нет

Заземление обязательно требуется, если антенна является наивысшей точкой в радиусе 50 метров. Молниеотвод не гарантирует безопасности, поэтому даже при его наличии лучше задуматься о том, чтобы заземлиться.

Заземление необходимо делать по нормам эл. тех. безопасности.

Также, при грозе, а тем более, сильной, лучше дополнительно обезопаситься:

• выключить все электрические устройства с розетки или полностью обесточить дом;
• вынуть антенный кабель с разъема телевизора независимо от типа антенны.

Использование грозозащиты

Уберечь подключенную телетехнику от выхода из строя вследствие грозы можно, если установить в цепи грозозащиту. По сути, это обычный предохранитель, который при сильном перепаде напряжения от удара молнии перегорит, тем самым разорвав цепь. После перегорания деталь меняется на новую.

Установка предохранителя делается сразу после антенны.

Как настроить антенну на телевышку: правильно направляем по точным данным

Рассмотрим подробно, куда направить антенну для приема цифрового ТВ.

1. Зайдите на карту цифрового телевидения.
2. В поисковую строку вбейте свой адрес, прописав город и номер дома.
3. На карте, при необходимости, отыщите свое местоположение и кликните по нужному или близкорасположенному району.
4. Отобразится всплывающее окно, где будут показаны параметры двух ближайших телестанций.
5. Смотрим на два основных значение «Направление» и «Расстояние».
6. Выбираем самую близкую вышку и сморим, чтобы она вещала со стороны, в которой будет устанавливаться антенна. Если сторона многоэтажного дома не соответствует, придется выбрать другую вышку или переместить антенну на другую сторону по возможности.
7. Настраиваем антенну, первично закрепляем принимающее устройство в наиболее удачном направлении.
8. Далее следует направлять более точно. Для этого можно воспользоваться измерительным прибором. Но в домашних условиях более просто направиться по значению шкалы сигнала на экране телевизора.

Инструкция, как правильно направить антенну:

1. Самым правильным будет направление с использованием компаса. Смотрите на значение направленности по карте эфирного ЦТВ и располагаете приемник максимально точно.
2. Если компаса нет, то ориентируйтесь на реакцию шкалы сигнала. Следует зайти в меню ручного поиска, вбить нужный номер телеканала, которым передается первый или второй мультиплекс (данные есть в параметрах ретранслятора на карте – номер ТВК). Затем смотрим на значение сигнала. Изменение происходит не мгновенно, а течении нескольких секунд.
3. Постепенно вращаем антенну, добиваясь наилучшего уровня.

Проще всего процесс настройки организовать с двумя людьми. Один человек постепенно небольшими шагами вращает антенну, а второй сразу смотри на шкалу сигнала. Это намного проще, чем постоянно бегать после каждого изменения положения.

Не всегда получается корректно настроиться, если ориентироваться на значение уровня по шкале. Проблема особенно актуальна при использовании внешнего DVB-T2 тюнера. Некоторые дешевые и даже более дорогие модели приставок могут плохо воспринимать и показывать уровень. По отзывам о немалом количестве ресиверов видно, что устройство может показывать значение совсем неправильно. А иногда вообще пишет только нулевой или 100-процентный уровень.

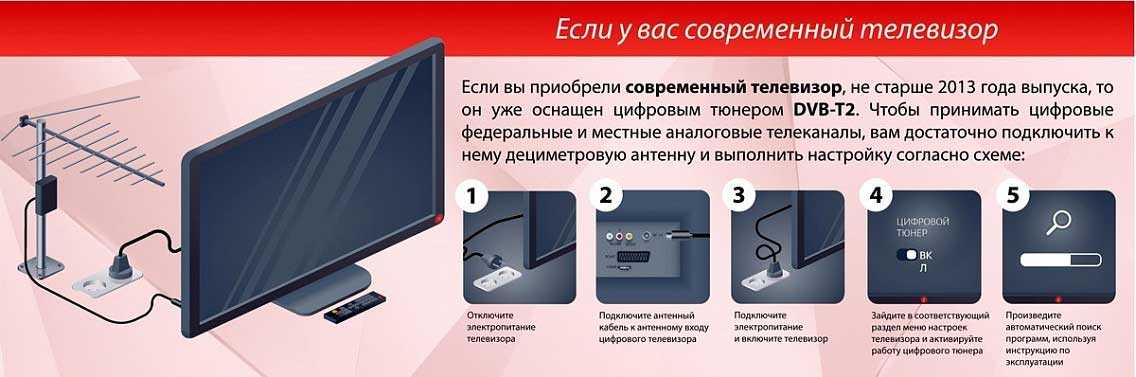

Как настроить каналы на телевизоре

Независимо от устройства, которое выполняет прием и расшифровку сигнала от антенны, алгоритм настройки телевидения одинаковый.

1. Нажать на пульте кнопку «Меню» или «Settings».
2. Зайти в меню поиска каналов, которое так и называется.
3. Выбрать тип источника «Антенна».
4. Задать тип каналов – «цифровые», «аналоговые» или сразу все вместе.
5. Начать поиск, дождаться, пока телевизор просканирует все номера телеканалов и обнаружит телепрограммы. Сохранить изменения, если этого требует система телевизионного устройства.

Графическая инструкция для телевизоров Samsung

Пошаговые действия по настройке телевизоров LG

Про питание усилителя

Антенна активного типа действия для выполнения своей функции нуждается в питании. Плата, которая расположена в защитном кожухе на антенне и является усилителем, копирует принятый сигнал и увеличивает его значения, подавая по кабелю к ТВ-приемнику. Если не пустить питание, то активная конструкция окажется пассивной, что в значительной мере ослабит конечный сигнал. Поэтому обязательно требуется обеспечить питание усилительного узла.

Подать питание можно двумя способами:

1. Внешним блоком питания, который включается «вилкой» в розетку. В таком случае телевизор или тюнер подключается к антенне через соединение кабеля с сепаратором.
2. Включить опцию «Питание» в настройках тюнера. Внешний блок не потребуется, питание пойдет по коаксиальному кабелю прямо на усилитель.

Проблемы при настройке и показе: причины и решение

Проблема	Причины и способы решения
На экране телевизора пишет	Антенна плохо или совсем неверно направлена, есть разрыв цепи на линии (кабель поврежден или плохое соединение). Следует более точно подойти к настройке направленности и проверить цепь на наличие повреждений. Проверьте все соединения и, при подозрении, переделайте монтаж.
	Маломощная антенна, неспособная нормально уловить цифровой DVB-T2 сигнал от вышки.  Или все та же банальная причина в плохой направленности. Следует более точно настроить систему. Также не исключается проблема в декодирующем сигнал устройстве – телевизоре или приставке. Если при скрупулёзной настройке ничего не помогает, возможно, потребуется заменить ТВ-приставку.
, зависает, на экране появляются квадратики, звук отстает и т. д.	Неустойчивый телесигнал или слабая антенна. Исправляется точной направленностью или заменой антенны. Не исключается фактор слабой чувствительности самого декодера – приставки или встроенного в ТВ тюнера.
совсем	Актуальны все причины и способы устранения с таблицы ранее.

Юридические формальности

Для установки антенны в частном доме не нужно никуда обращаться. Это полностью ваша собственность и вы вправе делать любые действия, изменения в строении.

Ситуация с многоквартирным постройками будет посложнее:

• Необходимо согласование с управляющей компанией или товариществом собственников жилья.
• Потребуется получить ключ в управляющей компании или обратиться в ЖЭК, чтобы попасть на чердак и крышку. Согласно жилищному и гражданскому кодексу Российской Федерации, любой житель, а точнее владелец квартиры, имеет право пользоваться общедомовым имуществом.
• Если здание является памятником архитектуры, необходимо одобрение на установку у местного управления.

В случае препятствий «органами» управления установке можно подать иск в суд, что приведет к положительному результату.

Подключение и настройка комнатной антенны

14.02.2020Рубрика: ПолезноеАвтор: admin

Для того чтобы смотреть двадцать бесплатный цифровых каналов в хорошем качестве необходима антенна. Без антенны поймать эфирные каналы не получиться. В большинстве случаев подойдет простая комнатная антенна. Далее мы разберем как правильно подключить антенну к телевизору или приставке и при необходимости настроить ее.

Содержание

В каких случаях подойдет комнатная антенна

Комнатная антенна устанавливается внутри здания, обычто в той же комнате где находиться телеприемник. Данные антенны ставятся только в том случае если телевизионный сигнал довольно сильный. Обычно это в прямой видимости телевышки, в так называемой уверенной зоне приема. Однако перед покупкой попробуйте убедиться что вам подойдет именно комнатная антенна.
Спросите например у соседей как они принимают сигнал DVB-T2.
Также посмотрите на сайте РТРС, расположение ближайшей вышки к вашему адресу.
Обязательно учитывайте есть ли препятствие на пути, например другие здания.

В каком месте устанавливать

Тут все зависит от нескольких факторов.

1. Если принимаемый сигнал довольно мощный можете поставить антенну в почти любое понравившиеся место.
2. При нестабильном сигнале необходимо устанавливать по направлению к телевышке.
3. Обычно чем выше она установлена, тем лучше принимаемый сигнал ЦЭТВ

Обычно комнатные антенны устанавливают рядом с телеприемников, на подоконнике окна, на стене, бывает что и на шторы вешают.
Место можно выбрать любое самое главное добиться максимально качественного приема.
Если входящего в комплект кабеля недостаточно, то его всегда можно удлинить используя разнообразные муфты и коннекторы.

Подключение к телевизору или приставке

Антенну необходимо подключать в соответствующее телевизионное гнездо телеприемника. Обычно она обозначается как ANT IN, что переводиться как антенный вход.

Данный вход имеется на всех телеприемниках. Поэтому используйте только TV штекер для подключения, чтобы не повредить ТВ гнездо. Кабель необходимо чтобы был коаксиальным и сопротивлением 75 Ом. Также помните что чем тоньше кабель тем хуже, потеря сигнала в нем выше, соответственно толстый кабель имеет большую пропускную мощность.

При использовании цифровой приставки DVB-T2, антенну подключайте напрямую к ней. Сигнал к телевизору пойдет по совершенно другим шнурам.

Настройка антенны

Раньше при настройке аналогового ТВ, антенну крутили и вертели пока не добивались наиболее качественной картинки. Но с цифровым сигналом дело обстоит немного по другому. Поэтому рекомендую настраивать антенну в ручном режиме настройки телеприемника.

• Для этого войдите в Меню телевизора или приставки
• Найдите пункт Ручная настройка или Ручной поиск.
• Ведите частоту или номер мультиплекса.
• Если шкала качество или мощность в каждой модели по разному,показывают слишком маленькие значения, то начинайте крутить Антенну.
• Добейтесь максимальных значений и зафиксируйте ее.

После настройки первого мультиплекса, ведите частоту для поиска и второго пакета каналов.

Частоты мультиплексов смотрите на интерактивной карте РТРС

Нужен ли усилитель

Комнатные антенны разделяются на активные которые уже идут с усилителем сигнала и на простые пассивные без усилителя. Иногда комнатная антенна ловит цифровой сигнал, но прием не стабильный, в этом случае поможет ее замена на активную уже встроенным усилителем сигнала. Но можно поступить иначе и приобрести отдельно антенный усилитель сигнала.

Главное не забывайте усилитель вместе с полезным сигналом, увеличивает и помехи. Отсюда следует что при очень слабом ТВ-сигнале никакой усилитель не поможет

Если все попытки настроить свою комнатную антенну не увенчались успехом, и вы уверенны что проблема в не настройки телевизора, тогда вам требуется более мощная уличная антенна.

Как сканировать цифровые телеканалы?

2.5

(8)

Ноу-хау для поиска телеканалов Doordarshan Digital DTT на любом цифровом телевидении или цифровой приставке? Очень просто всего в два шага. Вы можете выполнить два простых шага ниже, чтобы получить бесплатные каналы цифрового наземного телевидения Doordarshan (DTT) –

Шаг 1: Подключение антенны –

Подключите внутреннюю или наружную антенну к телевизору или цифровому тюнеру. . Коаксиальный кабель можно подключить непосредственно к входному разъему цифрового телевизора, если он имеет встроенный цифровой тюнер.

Следуйте этим инструкциям, чтобы подключить антенну T2 или yagi к цифровой приставке или цифровому телевизору со встроенным тюнером DVB-T2. Телевизионная приставка или цифровое телевидение.

Шаг 2: Сканирование цифровых каналов DVB-T2 / DTT –

Все цифровые телевизионные приставки и цифровые телевизоры немного отличаются в плане процедур сканирования. Но вы можете получить некоторые идеи, следуя приведенному ниже процессу настройки.

Выберите «Меню» на пульте дистанционного управления и перейдите к >> Меню >> Поиск

Теперь вы увидите окно, подобное изображенному ниже, и вы можете найти следующие параметры.

Сканирование цифровых каналов DVB-T2/DTT

Разберемся –

Режим поиска – DVB-T2/Кабельное ТВ
Выбрать – DVB-T2

3 90 также может принимать бесплатные телевизионные каналы через соединение с кабельным телевидением. )

Тип поиска – Все / FTA
Выбрать – FTA

(Выберите, какой тип телеканалов вы хотите принимать. FTA означает бесплатные каналы, а ВСЕ означает, включая зашифрованные телеканалы)

Авто -Поиск

(Чтобы автоматически сканировать ваш ящик, он автоматически определит частоты и телеканалы)

Ручной поиск

(Если вы хотите сканировать определенную частоту)

Страна – (Выберите страну)

Питание антенны — Вкл./Выкл.

Выбрать — Вкл.
(если у вас цифровая антенна с усилителем)

Выбрать — Выкл. перейдите к « Auto Search » и нажмите « Ok ». . Вы можете проверить доступные каналы DTT в Индии.

Когда устройство сообщит о завершении сканирования, подтвердите найденные каналы и закройте меню. Некоторые цифровые приставки DTT могут время от времени нуждаться в повторном сканировании, когда они теряют сигналы DTT.

Насколько полезен был этот пост?

Нажмите на звездочку, чтобы оценить!

Средняя оценка 2.5 / 5. Всего голосов: 8

Голосов пока нет! Будьте первым, кто оценит этот пост.

Сожалеем, что этот пост не был вам полезен!

Давайте улучшим этот пост!

Расскажите, как мы можем улучшить этот пост?

Антенны DVB-T и DVB-T2

Антенны DVB-T и DVB-T2

Вернуться к Приему DVB-T/DVB-T2 (DVB-T/DVB-T2)

«Вам нужна помощь?»

Служба поддержки Conrad

• 0043 50 90 70 — 2000

Этот текст переведен автоматически.

Полезная информация об антеннах DVB-T/DVB-T2

• Что такое антенна DVB-T?

• Какие бывают антенны DVB-T?

• Наиболее важные критерии покупки для антенн DVB-T

• Подходящее место DVB-T Antenna

• . Наиболее часто задаваемые вопросы DVB-T Antennas

• . подберем подходящую антенну DVB-T

Что такое антенна DVB-T?

Антенны DVB-T позволяют принимать аналоговые и цифровые телеканалы (DVB-T и DVB-T2) в диапазоне. Затем по антенному кабелю сигнал передается на телевизионную приставку или тюнер DVB-T, встроенный в телевизор. Антенны DVB-T можно использовать с (активным) или без (пассивным) встроенным усилителем. Многие модели также принимают радиосигналы DAB и DAB+, а также FM-радио.

Телевизионные сигналы через DBV-T (наземное цифровое видеовещание) могут приниматься на большей части Европы, а также на других континентах. Они распространяются, как радиосигналы, через мачты передатчиков. Принимаемые программы, а также мощность сигнала могут сильно различаться в разных местах и ​​распределяются между частотными диапазонами УВЧ (от 470 до 862 МГц) и УКВ (от 174 до 230 МГц), которые также используются в радиосвязи.

Какие бывают антенны DVB-T?

В основном различают активные и пассивные антенны DVB-T. Активные антенны DVB-T оснащены встроенными усилителями, которые также могут обрабатывать плохой сигнал. Однако встроенные усилители часто зависят от внешнего источника питания.

Плоская антенна DVB-T	Плоские антенны DVB-T могут использоваться как практичные плоские коробки, особенно внутри помещений, но также могут использоваться как активные или пассивные устройства на открытых площадках.
Антенна на крыше DVB-T	Активные антенны на крыше защищают встроенный усилитель в прочном корпусе и поэтому визуально напоминают плоские антенны. Пассивная версия обеспечивает хороший прием благодаря направленной антенне.
Стержневая антенна DVB-T	Небольшие активные и пассивные стержневые антенны в основном предназначены для использования внутри помещений. Некоторые модели можно использовать и на открытом воздухе. Их почти не замечают из-за их компактных размеров.
DVB-T, ТЕЛЕСКОПИЧЕСКАЯ АНТЕННА	Активные и пассивные телескопические антенны DVB-T предлагают особенно много вариантов настройки для оптимального приема в диапазонах частот UHF и VHF.

Наиболее важные критерии покупки антенн DVB-T

Область применения

• На открытом воздухе используйте только подходящие антенны DVB-T с соответствующим классом защиты IP (модели IP55 и более поздние)
• 6-90 доступны для использования внутри помещений

Подходящая форма антенны для оптимального приема

• Стержневые и плоские антенны для размещения в черте города вблизи мачты передатчика
• Антенны на крыше и телескопические антенны для сельской местности с низким уровнем сигнала

Подходящее оборудование

• Пассивных антенн обычно достаточно при хорошем уровне сигнала
• Активные антенны с усилителями для регионов с низким уровнем сигнала

Технические дополнения

• Дополнительный прием DAB/DAB+ для цифрового радио
• Дополнительный прием FM для классических радиостанций
• Монтажные приспособления для наружного использования на крыше или фасаде
• Фильтр LTE/W-LAN/GSM для предотвращения помех

Потребляемая мощность

• Активным антеннам DVB-T требуется источник питания для их усилителя

Совет Tekkie по мощности сигнала

Поскольку области передачи сильно различаются по мощности сигнала и передаваемой программе, более подробное рассмотрение передачи карта рекомендуется. Таким образом, подходящую антенну можно выбрать с усилителем или без него. Изменение формы антенны также позволяет добиться лучших результатов.

Подходящее расположение антенны DVB-T

Индикатор качества и мощности сигнала приемника особенно полезен для оптимальной настройки антенн DVB-T. На радиосигналы могут влиять многие помехи. К ним относятся густые культивации или растения, а также сильные погодные явления, такие как грозы. Положение антенны DVB-T также может влиять на качество приема в помещении. Мы рекомендуем в первую очередь размещение рядом с окнами и в местах, которые не находятся в подвале. Расположение в помещении также влияет на качество приема. Может оказаться полезным расположить стержневые антенны горизонтально.

Установка на открытом воздухе немного сложнее. Антенны на крыше должны быть выровнены для приема, подкрепленного соответствующими измерительными приборами. В принципе, антенны DVB-T следует устанавливать на открытом воздухе, насколько это возможно, без помех. Также доступны антенны для установки под крышей. Для этого выбирается внешняя сторона, обращенная к мачте передатчика. Кроме того, убедитесь, что используются подходящие кабели, особенно для активных антенн DVB-T, которые должны быть подключены к источнику питания. Перед окончательной сборкой рекомендуется провести пробный запуск.

Наиболее часто задаваемые вопросы об антеннах DVB-T

Можно ли также принимать каналы DVB-T2 с помощью антенны DVB-T?
Да, потому что ширина приема антенн перекрывает частоты передачи DVB-T и DVB-T2. Однако, если частоты DVB-T будут использоваться в других местах в ближайшие несколько лет, потребуется использование частотных фильтров.

Можно ли подключить антенну DVB-T к ПК?
Если ПК или ноутбук имеет подходящее аппаратное и программное обеспечение, к нему можно подключить комнатную антенну. Для этого необходима флешка DVB-T в качестве переходника между антенным кабелем и USB.

Вам нужен ресивер для приема DVB-T?
Антенна DVB-T служит только приемником. Современные телевизоры часто имеют встроенные тюнеры DVB-T для поддержки. Однако их также можно дополнить в виде приставок.

Как подключить антенну DVB-T?
Благодаря встроенному тюнеру антенну DVB-T можно подключить непосредственно к телевизору с помощью антенного кабеля (коаксиального). Если подключен приемник DVB-T, антенна DVB-T обеспечивает вход. Затем сигнал передается на телевизор, например, по кабелю HDMI. Активные антенны DVB-T получают питание либо через блок питания, либо от приемника.

Вывод: Вы найдете подходящую антенну DVB-T

В центральной части города и в центре города
Благодаря обширному размещению мачт передатчика мощность сигнала в городских районах обычно превосходна. Для таких зон пассивные стержневые антенны DVB-T уже обеспечивают достаточный прием. Однако из-за плотной конструкции и более разнообразных помех можно рекомендовать переход на активный вариант с усилителем (возможны 40 дБ и более), особенно в монолитных зданиях из железобетона.
