Cpu opt что это на материнской плате: Значения CPU FAN и CPU OPT – когда что использовать

Для чего нужен разъём CPU_OPT на материнской плате?

Такой вопрос может возникнуть, если вы долгое время не обновляли свой ПК, а теперь решили значительно проапгрейдить платформу, купив современную материнскую плату, процессор и оперативную память. Мы подскажем.

Сейчас этот разъём, представленный 4 пинами можно встретить на любой современной материнской плате, даже из бюджетного сегмента.

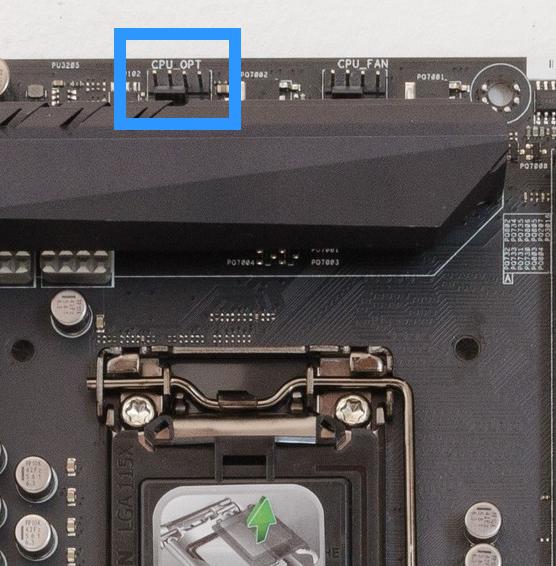

На нашей иллюстрации материнская плата производства ASUS, а CPU_OPT расположен в правом верхнем углу около слотов для оперативной памяти. Этот коннектор не просто так очень похож на коннекторы для подключения вентиляторов. Именно для этих целей он и служит.

Но если с CHA_FAN, CPU_FAN всё понятно сходу, то CPU_OPT — пример, возможно, не слишком удачного названия элемента. Он используется для подключения второго вентилятора процессорного кулера, так как сейчас такие решения получили широкое распространение.

Такие новости мы постоянно публикуем в Telegram. Подписывайтесь на канал, чтобы ничего не пропустить 😉



    Два вентилятора для прогона воздуха через радиатор кулера используются, как правило, в башенных вариантах систем охлаждения. Сейчас это уже настолько обыденное решение, что его можно встретить, как во флагманских моделях, например, Noctua NH-D15, так и в бюджетных вариантах, например, ID-Cooling SE-225-XT Basic.

    Конечно, второй вентилятор можно подключить и к какому-то из просто свободных коннекторов на материнской плате либо через переходник-разветвитель запитать оба вентилятора от CPU_FAN. Однако, если каждый вентилятор в вашем сетапе подключается к собственному коннектору, то данные о его скорости работы (обороты в минуту) отдельно можно увидеть в BIOS, они же индивидуально для каждого вентилятора сообщаются в приложения, которые позволяют более гибко настраивать их работу. Это может быть полезно для тех, кто пытается добиться максимальной тишины от своей сборки.

    В этом Telegram-канале по цене ниже рынка продают свои гаджеты популярные блогеры.

    Источник: Droidnews.ru.

    👍 / 👎

    Тогда можно поддержать её лайком в соцсетях. На новости сайта вы ведь уже подписались? 😉

    Или хотя бы оставить довольный комментарий, чтобы мы знали, какие темы наиболее интересны читателям. Кроме того, нас это вдохновляет. Форма комментариев ниже.

    Что с ней так? Своё негодование вы можете высказать на [email protected] или в комментариях. Мы постараемся учесть ваше пожелание в будущем, чтобы улучшить качество материалов сайта. А сейчас проведём воспитательную работу с автором.

    Если вам интересны новости мира ИТ так же сильно, как нам, подписывайтесь на Telegram-канал. Там все материалы появляются максимально оперативно. Или, может быть, удобнее «Вконтакте»?

    Новости СМИ2

    Новости СМИ2

    Автор: Андрей «zeleboba» Матвеев
    Шатаюсь, слушаю и наблюдаю. Пишу тексты.

    Читайте нас где удобно
    Ещё на эту тему было
    Для тех, кто долистал

    Ай-ти шуточка бонусом. У главного дизайнера Samsung в папке «Мои рисунки» не его рисунки.

    CPU Smart FAN Mode, CPU Q-Fan Mode, CPU FAN PIN Select, Smart FAN Control Mode

    Другие идентичные по назначению опции: CPU Q-Fan Mode, CPU FAN PIN Select, Smart FAN Control Mode.

    Опция CPU Smart Fan Mode предназначена для изменения  режима работы вентилятора (кулера) центрального процессора (ЦП) компьютера. Опция может принимать, как правило, всего два значения – Voltage (Напряжение) и PWM (Широтно-Импульсная модуляция или ШИМ).

    Содержание статьи

    • Принцип работы
    • Какое значение выбрать?

    Принцип работы

    Поскольку ЦП в процессе работы выделяет огромное количество тепла, то его эффективное охлаждение ­– это чрезвычайно важная задача, которая помогает повысить производительность всего компьютера и продлить срок службы процессора.

    В последнее время практически все процессоры оснащаются так называемыми «умными» кулерами, т.е. кулерами, способными менять свою скорость вращения, и, как следствие, интенсивность охлаждения процессора, в зависимости от его загрузки. Это усовершенствование позволяет сэкономить энергию, потребляемую вентилятором, продлить срок его службы, а также снизить уровень шума.

    В большинстве «умных» процессорных кулеров первого поколения применялся метод регулировки оборотов вентилятора при помощи линейного изменения питающего напряжения на разъеме материнской платы, к которому подключается вентилятор. Обычно вентиляторы данного типа используют специальный 3-контакный, реже 2-контактный разъем (2-контактные разъемы лишены провода от датчика, позволяющего определять скорость вращения вентилятора).

    Способ регулировки скорости вращения при помощи линейного изменения напряжения, подаваемого на кулер, имеет ряд недостатков. К ним относятся, в частности, высокий уровень напряжения, необходимого для запуска вентилятора, а также ограниченный диапазон регулирования скорости – снижение скорости в таких кулерах, как правило, возможно не более чем на 50% от максимального значения. Поэтому в современных кулерах применяется другой, более совершенный способ регулирования скорости вращения. В них питающее напряжение изменяется не напрямую, а при помощи так называемого метода широтно-импульсной модуляции. Этот метод предоставляет большие возможности для регулирования скорости вращения. В частности, при его помощи можно снижать скорость вращения до 10% от номинальной. Кроме того, кулеры с регулированием вращения при помощи ШИМ имеют большее время наработки на отказ.

    Подобные  кулеры обычно имеют 4-контактный разъем, конструкция которого совпадает с конструкцией разъема кулера первого поколения, за исключением наличия дополнительного контакта, обеспечивающего управление при помощи ШИМ. Соответственно, и материнские платы, поддерживающие подключение подобных вентиляторов, также имеют 4-штырьковый разъем. При этом к ним, как правило, можно подключать и вентиляторы старого поколения с 3-контактными разъемами.

    Описываемая опция позволяет установить необходимый режим работы вентилятора. Вариант PWM позволяет подключить к материнской плате кулер второго поколения, чья скорость регулируется при помощи метода широтно-импульсной модуляции. Вариант Voltage позволяет подключить кулер первого поколения, регулируемый при помощи прямой установки напряжения, или заставить вентилятор PWM работать в старом режиме.

    Также во многих BIOS существует и вариант Auto, позволяющей материнской плате автоматически выбрать режим управления кулером процессора.

    Какое значение выбрать?

    Выбор значения опции CPU Smart Fan Mode зависит от того, какой тип вентилятора вы используете – со скоростью вращения, регулируемой при помощи линейного изменения напряжения или регулируемой изменением напряжения по методу PWM. Большинство современных материнских плат поддерживает режим PWM и имеет 4-контактные разъемы (иногда на плате может быть и два разъема – 4-контактный и 3-контакный).

    Если вы собираетесь установить на процессор вентилятор с 3-контактным разъемом, то тогда необходимо выбрать вариант Voltage. В данном случае вентилятор можно подключить или к 4-контактному разъему, или к отдельному 3-контактному разъему на материнской плате, если он там присутствует. Кроме того, большинство вентиляторов, поддерживающих режим PWM, могут также работать и в режиме Voltage. Если вас по какой-то причине не устраивает режим PWM, то вы можете установить режим прямой регулировки напряжения.

    Порекомендуйте Друзьям статью:

    Типы разъемов радиатора: CPU_OPT, CPU_FAN и SYS_FAN

    • Миниинструмент
    • Вики-библиотека MiniTool
    • Типы разъемов радиатора: CPU_OPT, CPU_FAN и SYS_FAN

    Чтобы узнать , что означает CPU OPT , прежде всего, вам нужно знать, что такое разъем вентилятора процессора.

    Согласно ответу на Quora, большинство компьютеров имеют процессор и радиатор, установленный поверх процессора с вентилятором. Заголовок вентилятора ЦП — это место, где вы подключаете вентилятор. Заголовок вентилятора ЦП важен, поскольку он может определить, работает ли ваш вентилятор или нет. Если он обнаружит, что вентилятор не работает или работает неправильно, он закроет систему или остановит запуск системы, чтобы защитить компьютер от перегрева.

    Что такое CPU OPT?

    Выбор ЦП означает, что ЦП необязателен. Это разъем, который используется для подключения определенного типа проводки для системы жидкостного охлаждения. После подключения вы можете управлять скоростью вращения вентилятора с материнской платы.

    Большинство игровых материнских плат оснащены такой CPU OPT для управления скоростью радиатора. когда вы не используете ПК для большой нагрузки, вы можете уменьшить скорость вращения вентилятора, чтобы уменьшить шум вашей системы.

    Некоторые радиаторы могут соединяться с 2 вентиляторами или могут иметь зажимы с обеих сторон. В такой ситуации один вентилятор нагнетает холодный воздух в ребра, а другой вентилятор вытягивает горячий воздух наружу.

    Обычно CPU OPT — это дополнительный разъем вентилятора ЦП. Поскольку он «дополнительный», он не нужен и система может нормально стартовать без работы с CPU_OPT. то есть CPU OPT не может предотвратить загрузку системы в случае возникновения проблемы. Тем не менее, он может предупредить вас о проблемах.

    CPU Fan vs CPU OPT

    Оба разъема вентилятора CPU и разъем вентилятора CPU OPT являются разъемами радиатора для подключения вентиляторов радиаторов на материнской плате. Разница в том, что заголовок вентилятора ЦП может обнаруживать проблемы с вентилятором и защищать систему от перегрева, предотвращая ее загрузку. В то время как CPU-OPT только обнаруживает и предупреждает о проблемах; он не может предпринять действия для решения проблем.

    Вентилятор корпуса

    Как видно из названия, вентилятор корпуса — это тип вентилятора, используемый для охлаждения корпуса или корпуса главного компьютера. Есть и другие названия для этого типа кулера, такие как вентилятор SYS. Что касается бренда Asus, то он называет его корпусным вентилятором или CHA-FAN.

    Как и CPU OPT, вентилятор корпуса может сообщить вам о проблеме с вентилятором, но не может защитить систему от перегрева, остановив ее загрузку.

    Совет: Помимо упомянутых выше заголовков вентиляторов, существуют и другие заголовки вентиляторов, включая AIO_PUMP, W_PUMP+ и H_AMP.

    Читайте также: Знакомство с компьютерным вентилятором, включая приложения

    Могу ли я использовать CPU OPT для вентилятора корпуса?

    Разъем вентилятора ЦП, ЦП OPT и разъем вентилятора SYS, если все они являются 4-контактными разъемами для вентиляторов, материнская плата и, в свою очередь, BIOS и ОС могут управлять скоростью вращения вентиляторов. поэтому теоретически вы можете без проблем подключить корпусной вентилятор или один из корпусных вентиляторов к CPU OPT.

    Однако, если вы подключите вентилятор корпуса к разъему CPU opt , скорость вентилятора корпуса резко увеличится, когда процессор нагреется, точно так же, как вентилятор радиатора/процессора, подключенный к разъему CPU_FAN. И, когда ЦП остынет, корпус будет тормозить.

    Хотя, если вы подключите корпусной вентилятор к разъему SYS_FAN, он будет изменять свою скорость соответственно сигналу, поступающему от термодатчика или какого-либо программного обеспечения, управляемого BIOS или ОС.

    • Facebook
    • Твиттер
    • Линкедин
    • Реддит

    CPU FAN и CPU OPT: что такое CPU opt?

    В чем разница между CPU FAN и CPU OPT? Мы объясняем

    Обновлено: 27 марта 2023 г., 11:42

    Поделиться этой статьей…

    Что такое разъем вентилятора?

    Что такое вентилятор процессора?

    Что такое заголовок CPU FAN?

    Вам действительно нужно использовать разъем вентилятора процессора?

    Для чего нужен разъем вентилятора CPU OPT (CPU_OPT)?

    Что такое заголовки CHA_FAN и SYS_FAN?

    Заключительное слово

    Понимание разницы между разъемами для вентиляторов CPU_FAN и CPU_OPT на материнской плате — это небольшая, но важная часть знаний, которые вам понадобятся при сборке собственного ПК. Ниже мы объясним функции разъемов CPU OPT и CPU FAN и какой из них лучше всего подходит для определенных сценариев, а также предоставим вам дополнительную информацию об альтернативных разъемах на вашей материнской плате.

    Разъемы на материнской плате представляют собой ряды контактов, образующих «штекерную» (штыревые разъемы имеют открытые контакты) половину разъема питания, к которым можно подключать кабели с ответной частью разъема «мама». Неудивительно, что разъемы для вентиляторов обычно используются для питания систем охлаждения внутри вашего компьютера, хотя их также можно использовать для питания систем водяного охлаждения. По сути, это просто небольшие разъемы питания на 12 В, изначально предназначенные для вентиляторов, только теперь они имеют множество применений.

    Что такое вентилятор процессора?

    CPU Fan Opt — это разъем материнской платы, специально разработанный для подключения дополнительного вентилятора для охлаждения ЦП. Это сокращение от «CPU Fan Optimized», часто встречающееся на современных материнских платах.

    Заголовок CPU Fan Opt позволяет пользователю подключить дополнительный вентилятор для процессорного кулера, что поможет снизить температуру процессора и предотвратить его перегрев. Этот заголовок обычно имеет собственный контроль скорости вращения вентилятора и может быть настроен в BIOS или с помощью программного обеспечения для регулировки скорости вращения вентилятора в соответствии с температурой процессора.

    Что такое заголовок CPU FAN?

    Заголовок CPU_FAN (обозначен на материнской плате) является основным заголовком на материнской плате.

    Как следует из названия, заголовок CPU FAN — это заголовок, к которому материнская плата хочет подключить вентилятор процессора, , но почему? Несмотря на это, не так уж важно, чтобы вы следовали этому правилу, вам все равно нужно подключить вентилятор процессора, просто не нужно делать это там.

    Единственная реальная отличительная особенность разъема вентилятора ЦП от других разъемов вентилятора заключается в том, что вентилятор ЦП имеет встроенный отказоустойчивый механизм для защиты ЦП от повреждений. Если к разъему вентилятора ЦП не подключен вентилятор, компьютер не загрузится. Вместо этого ваш компьютер выдаст ошибку после POST, ошибка будет выглядеть примерно так:

    «Ошибка вентилятора процессора!»

    Аналогичным образом, если ваш ПК уже работает, когда соединение с разъемом вентилятора ЦП разорвано по ошибке или намеренно, ПК выключится.

    Почти все разъемы CPU FAN являются 4-контактными, что означает, что скорость вращения вентилятора можно контролировать с помощью BIOS, операционной системы или пакета программного обеспечения для настольных ПК. Это означает, что компьютер имеет полный контроль над вентилятором и может автоматически увеличивать скорость, когда ПК обнаруживает, что процессор немного поджаривается.

    Вам действительно нужно использовать разъем вентилятора процессора?

    Короткий ответ: да, конечно, вы должны подключить вентилятор ЦП к разъему вентилятора, если только вы не хотите, чтобы ЦП буквально плавился в гнезде. однако более длинный ответ — нет. Эта функция «Ошибка вентилятора ЦП» может быть отключена в BIOS, и технически вы можете использовать любой разъем для вентилятора, который вы хотите, но у этого есть недостатки.

    Как мы упоминали ранее, использование разъема вентилятора ЦП имеет свои преимущества. Эти преимущества заключаются в том, что данные о температуре в режиме реального времени передаются в систему, чтобы автоматически регулировать скорость вращения вентилятора, что соответствует лучшему охлаждению именно тогда, когда вам это нужно. Вы когда-нибудь замечали, что ваш компьютер становится громче, когда он нагревается? У вас есть эта функция, чтобы поблагодарить за это.

    Для чего нужен разъем вентилятора CPU OPT (CPU_OPT)?

    Заголовок CPU_OPT (дополнительный ЦП) — это вторичный разъем питания, который может обеспечить дополнительный источник питания для больших радиаторов ЦП, для которых может потребоваться несколько вентиляторов, или, в качестве альтернативы, может использоваться для питания систем AIO/жидкостного охлаждения, поскольку для насосов обычно требуется подключение к материнке помимо питания от БП.

    Важнейшее различие между CPU OPT и CPU FAN заключается в том, что заголовки CPU OPT не имеют таких встроенных средств защиты, как заголовки вентиляторов ЦП, поэтому заголовки CPU OPT не препятствуют загрузке или автоматическому выключению вашего ПК при обнаружении проблемы. с процессорным кулером или системой охлаждения. Однако его можно настроить так, чтобы он выдавал предупреждение, если обнаруживает проблему с компонентом.

    Опять же, большинство разъемов CPU OPT являются 4-контактными, поэтому они могут контролировать напряжение и скорость вращения вентилятора в зависимости от данных о температуре процессора.

    Что такое заголовки CHA_FAN и SYS_FAN?

    Для всего остального, что не является системой охлаждения ЦП и не требует автоматического реагирования на измеренные изменения температуры ЦП. SYS FAN (вентилятор системы) или CHA FAN (вентилятор корпуса) используются в основном для питания 12 В.

    Их можно независимо конфигурировать и устанавливать на разные уровни напряжения/скорости вращения вентилятора в зависимости от того, как вы хотите настроить внутреннюю систему охлаждения.

    Заключительное слово

    Как уже упоминалось, лучше всего убедиться, что ваш процессорный кулер подключен к заголовку CPU_FAN.

    Кроме того, если у вас есть несколько вентиляторов от процессорного кулера, для питания которых требуется несколько разъемов, оставшиеся вентиляторы/кабели питания можно подключить к разъему CPU_OPT либо с помощью одного соединительного кабеля, либо через разветвитель, который позволит запитать несколько вентиляторов через CPU_OPT.
