CPU_OPT что это на материнской плате?

Каждое поколение материнских плат содержат новые функции, переключатели, разъемы, не говоря уже о поддержки новых процессоров, типа памяти.

Сегодня рассмотрим один из разъемов — CPU_OPT.

Описание CPU_OPT

CPU_OPT — четырехпиновый разъем (штекер) на материнской плате для подключения второго вентилятора на радиаторе процессора. Один в разъем CPU_FAN, второй — CPU_OPT.

Продвинутые воздушные системы охлаждения для процессоров в своем составе имеют два вентилятора, размещенных по бокам радиатора. Данный тип конструкции повышает эффективность теплоотвода.

Обороты автоматически регулируются в зависимости от температуры процессора (если в биосе не настроено иначе).

Внешний вид CPU_OPT

Пример штекера на материнской плате Asus Maximus VII Ranger:

РЕКЛАМА

Пример на Gigabyte GA-Z97MX-Gaming 5:

РЕКЛАМА

При отсутствии CPU_OPT допускается использование CHA_FAN2. Однако учтите, CHA_FAN2 предназначен для корпусного вентилятора.

Важно. Вентиляторы с четырехконтактым подключением поддерживают PWM-управление (Pulse-width modulation — Широтно-импульсная модуляция), с трехконтактным — управление по напряжению. CPU_FAN может поддерживать оба типа. Новые материнки способны самостоятельно определять тип подключения.

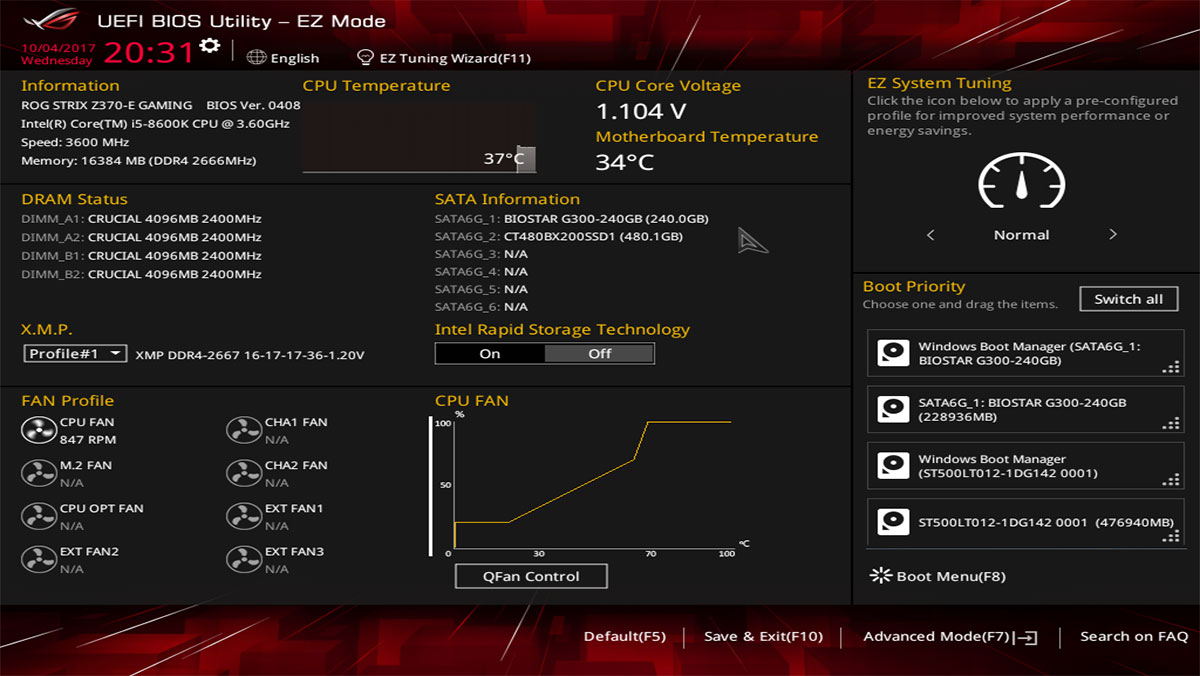

Количество об/м регулируется в биосе, либо программно. Например для материнских плат Асус существуют утилиты Fan Xpert, Thermal Radar.

Вместо фирменных утилит для настройки оборотов/режимов работы надежнее использовать UEFI BIOS.

Для некоторых материнских плат можно отдельно приобрести специальную карту (плату) для подключения дополнительных вентиляторов и термодатчиков. Например для Asus данная карта называется Fan Extension Card. С некоторыми платами, например Asus X99-Deluxe, карта идет в комплекте. Подобные карты обычно подключается в разъем EXT_FAN. Управление также осуществляется через UEFI BIOS.

На материнке может располагаться четырехпиновый разъем High Amp Fan — необходим для подключения вентиляторов с током до 3 А.

Заключение

Двухвентиляторная система охлаждения требует подключения двух вентиляторов. Не смотря на то, что их можно подключить напрямую к блоку питания (например к Molex), рекомендуется использовать именно разъемы на материнской плате. Как правило, они расположены вблизи сокета (гнездо установки процессора).

На главную!

29.11.2018

Ctrl+C Ctrl+V — что это значит? (контрл+ц контрл+в)
Grizzly папка — что это?
Mb3install — что за папка?
PORT. IN на музыкальном центре — что это?
Windows10UpgraderApp — что это?
scoped_dir — что это за папка?
Windows10Upgrade — можно ли удалить?
im_temp — что за папка?

Системные платы GIGABYTE 8-серии семейства Ultra Durable / Ключевые преимущества плат GIGABYTE 8-серии



Усилитель для игровых наушников (разъем на фронтальной панели)
Материнские платы GIGABYTE 8-серии оснащены усилителем звукового тракта для наушников (максимальная нагрузка до 600 Ом). Это позволяет поклонникам компьютерных игр насладиться качественным звуком во всем динамическом диапазоне заявленных частот, за счет максимальной детализации аудиосигнала на фоне минимальных гармонических искажений, при условии подключения к системе высококачественных профессиональных наушников. Благодаря расширенной полосе пропускания звукового тракта, низкому уровню шума, высокой скорости нарастания сигнала и минимальным искажениям материнские платы GIGABYTE 8-серии идеальным образом подходят для профессионалов обработки звука на ПК, а также энтузиастов и поклонников компьютерных игр.



Эксклюзивная аудиоподсистема

Функция GIGABYTE On/Off Charge™ 2

Реализованная в материнских платах GIGABYTE 8-серии усовершенствованная фирменная функция On/Off Charge™ 2 обеспечивает поддержку широкого спектра зарядных устройств для изделий, функционирующих под управлением iOS и Android. Пользователи могут быть абсолютно уверены в том, что процедура зарядки не будет прервана даже в том случае, если компьютер выключен.

Быстрая зарядка ваших мобильных устройств

Tablet



Smart Phone

Контроллер Intel® Gigabit LAN
В материнских платах GIGABYTE 8-серии применяется популярный среди поклонников компьютерных игр сетевой контроллер Intel® Gigabit LAN, который обеспечивает ускоренную обработку прерываний, способен снизить нагрузку на ЦП и готов к обработке Jumbo-кадров в условиях передачи сверхдлинных пакетов на большие расстояния.

Массив вентиляторов для любого уровня задач



9 Fan
Connectors

7 Fan
Connectors

6 Fan
Connectors

Разъем GIGABYTE OPT Fan

Для инсталляции большинства систем жидкостного охлаждения сторонних производителей требуется свободный FAN-разъем, к которому может быть подключен вентилятор или помпа. Системные платы GIGABYTE 8-серии оснащены разъемом OPT Fan для вентилятора, который может быть подключен к водяной помпе и сконфигурирован с учетом непрерывной работы на полной скорости. Разъем OPT Fan может быть задействован и в тех случаях, когда требуется подключить к имеющейся системе охлаждения ЦП два вентилятора с целью повышения эффективности теплоотвода.



Опция 1: К разъему OPT Fan подключена помпа

Опция 2: К разъемам OPT Fan и CPU Fan подключены два вентилятора

Новое приложение GIGABYTE EasyTune

  • Простой и удобный интерфейс, позволяющий пользователю точно настроить все параметры системы.
  • Регулировка частот и напряжений процессора и памяти непосредственно в среде Windows
  • Полное отображение информации о состоянии системы в реальном времени без необходимости установки стороннего ПО



GIGABYTE Smart Fan 2

Предлагая большее количество разъёмов для вентиляторов, чем когда либо прежде, системные платы GIGABYTE 8 серии предоставляют расширенные и улучшенные возможности управления системными вентиляторами и СО ЦП, с индивидуальными настройками воздушного потока и скорости через специальный цифровой контроллер. Технология GIGABYTE Smart Fan 2 позволяет вам настраивать и контролировать всю систему охлаждения ПК.



Новый центр управления приложениями GIGABYTE App Center
Центр приложений GIGABYTE App Center предоставляет мгновенный доступ к фирменным приложениям GIGABYTE, которые помогут получить максимальный эффект от эксплуатации материнской платы. Интуитивно понятный пользовательский интерфейс GIGABYTE App Center позволяет выполнять запуск всех приложений GIGABYTE, установленных в системе. Для большего удобства интерфейс GIGABYTE App Center выполнен в трех вариантах цветовой гаммы.

GIGABYTE @BIOS
Обновлённая утилита GIGABYTE @BIOS позволяет пользователю обновить BIOS материнской платы в среде Windows, в простом и понятном графическом интерфейсе. Последнее обновление может быть автоматически загружено с серверов компании GIGABYTE.

GIGABYTE EZ Setup

Набор утилит GIGABYTE EZ Setup упрощает процедуру настройки некоторых эксклюзивных приложений GIGABYTE, включая Disk Mode Switch, Smart Connect, EZ Rapid Start и EZ Smart response.




Новый GIGABYTE UEFI DualBIOS™

  • Полностью настраиваемый пользовательский интерфейс BIOS
  • Настройка параметров разгона и производительности в реальном времени
  • Точное управление мышью и горячими клавишами для быстрой навигации

Новый информационный режим (Dashboard mode) предоставляет пользователям полный доступ ко всем данным, связанным с ключевыми компонентами ПК, включая тактовую частоту, рабочую температуру и напряжение питания ЦП, графического ядра и ОЗУ.




Впервые, оверклокеры смогут регулировать настройки значения множителя ЦП, тактовой частоты и напряжения в режиме реального времени в BIOS без необходимости дальнейшей перезагрузки системы.




▲ вверх

Функции и спецификация базовых компонентов могут варьироваться в зависимости от модели.

Фото изделия эталонного дизайна.



CPU OPT и CPU FAN: чем они отличаются?

СОДЕРЖАНИЕ СТРАНИЦЫ:

Что такое CPU OPT?
Что такое ВЕНТИЛЯТОР ЦП?
CPU OPT и CPU FAN

Найти ПК, полностью отвечающий вашим игровым потребностям, очень сложно, поэтому большинство заядлых геймеров предпочитают собирать свои игровые системы. Одна из самых трудных и нервных задач при построении системы — соединить все провода без малейшей ошибки. При подключении охлаждающего вентилятора вы найдете множество различных разъемов, таких как CPU OPT, CPU FAN и т. д.

Продолжайте читать статью, чтобы узнать больше об этих заголовках и различиях CPU OPT и CPU FAN .

Что такое CPU OPT?

CPU OPT — это 4-контактный разъем, используемый в некоторых системах в качестве вторичного соединения для системы охлаждения. Как видно из названия, это дополнительный разъем, используемый для больших радиаторов ПК или для подключения охлаждающих насосов AIO. В отличие от заголовка CPU FAN, он не имеет встроенных средств защиты, поэтому не влияет на загрузку системы. Даже если заголовок CPU OPT пуст, ваша система будет работать нормально. В случае, если ваша система нагреется, он предоставит вам предупреждение о перегреве системы.

Что такое ВЕНТИЛЯТОР ЦП?

ВЕНТИЛЯТОР ЦП — это разъем основного вентилятора на материнской плате для системы охлаждения. Материнская плата, BIOS и другое программное обеспечение (SpeedFan, HWMonitor и т. д.) используют этот разъем вентилятора для контроля температуры ЦП. Он имеет встроенную отказоустойчивость для защиты вашей системы от повреждений. Ваша система не загрузится, если к разъему CPU FAN не подключен вентилятор. Точно так же, если соединение с CPU FAN нарушается, когда ваша система уже работает, система безопасно выключится.

CPU OPT и CPU FAN

И CPU OPT, и CPU FAN являются разъемами вентиляторов на материнской плате для подключения охлаждающих вентиляторов к системе. Вот некоторые из основных различий между CPU OPT и CPU FAN:

CPU OPT ВЕНТИЛЯТОР ЦП
CPU OPT — это 4-контактный разъем, который является вторичным соединением для охлаждающих вентиляторов. ВЕНТИЛЯТОР ЦП — это основное подключение вентилятора, имеющее прямое подключение к BIOS.
Не влияет на загрузку системы. Непосредственно влияет на загрузку системы. Система не загрузится, если к ней не подключен вентилятор.
Функция CPU OPT предназначена для питания других систем охлаждения, связанных с процессорным кулером. Его основное назначение — питание процессорного кулера.
С CPU OPT вы можете использовать разветвители для распределения питания между несколькими устройствами. Вы не можете использовать разветвитель для направления энергии в другое место.

Часто задаваемые вопросы

Ниже мы ответили на некоторые распространенные вопросы, если у вас остались вопросы о CPU OPT и CPU FAN.

1. Нужна ли CPU OPT?

Нет, подключение вентилятора к CPU OPT не требуется. «OPT» в CPU OPT означает «необязательный», поэтому, в отличие от CPU FAN, система будет работать нормально, даже если к заголовку CPU OPT не подключен вентилятор.

2. Могу ли я подключить насос к CPU OPT?

Да, вы можете подключить помпу типа AIO к CPU OPT, хотя это не рекомендуется. CPU OPT — это специальное подключение к материнской плате, обеспечивающее постоянное охлаждение процессора. Так что CPU OPT лучше использовать только для вентиляторов. Если вы подключаете кулер AIO к CPU OPT, убедитесь, что радиатор подключен к CPU FAN.

3. Могу ли я использовать разъем CPU OPT для вентилятора корпуса?

Если разъем ЦП OPT представляет собой 4-контактный разъем вентилятора, а материнская плата может управлять скоростью вентилятора через BIOS и ОС, то вы можете подключить вентилятор корпуса к разъему ЦП OPT. При подключении к разъему CPU OPT скорость вращения вентилятора корпуса резко увеличивается, если процессор нагревается.

4. Можно ли запустить CPU FAN на полной скорости?

Вы можете безопасно запустить вентилятор ЦП на полной скорости. Однако это приведет к более быстрому износу вентилятора. Поэтому рекомендуется оставить скорость вентилятора на автоматическое управление системой в зависимости от ее характеристик.

ВЕНТИЛЯТОР ЦП и ОПТ ЦП (когда какой использовать)

СОДЕРЖАНИЕ

1

Хотите знать, в чем разница между всеми этими разъемами для вентиляторов на вашей материнской плате? Не удивляйтесь больше.

Представьте себе:

Вы собираете свой ПК. У вас есть процессор, кулер и материнская плата в корпусе для ПК.

Все, что вам нужно сделать сейчас, это подключить этот маленький разъем вашего процессорного кулера к материнской плате. Вы берете провод и идете его втыкать.

И затем вы видите это:

Заголовки CPU_OPT и CPU_FAN материнской платы

Какой из них выбрать? CPU_FAN или CPU_OPT?

Что такое ВЕНТИЛЯТОР ЦП (CPU_FAN)?

CPU_FAN, расшифровывается как «CPU Fan», является основным заголовком , используемым материнской платой, BIOS или любым программным обеспечением вентилятора (SpeedFan, HWMonitor, NZXT CAM и т. д.), для влияния на тепловые характеристики ЦП посредством управление скоростью вентилятора .

Вы должны убедиться, что подключите вентилятор кулера процессора к этому разъему, так как в противном случае большинство материнских плат, достойных их названия, не позволят вам загрузить вашу систему.

Кроме того, если система уже каким-то образом работает, неправильное прочтение этого заголовка CPU FAN безопасно выключит вашу систему, если обнаружит, что у ЦП нет кулера или что вентиляторы неисправны и/или не вращаются (когда они должны к).

Что такое CPU OPT (CPU_OPT)?

CPU_OPT, расшифровывается как «дополнительный ЦП», в основном используется, когда у вас есть более одного вентилятора на вашем кулере/радиаторе, и вам нужно куда-то его подключить.

По сути, это CPU_FAN без части «не загружается, если к нему ничего не подключено».

Большинство решений AIO/жидкостного охлаждения также могут использовать его в качестве источника питания для насосов водяного охлаждения и других устройств, которые могут требовать питания, но не являются важными или достаточно энергоемкими, чтобы перенаправлять питание непосредственно от источника питания.

Правильное подключение AIO (жидкостных охладителей процессора «все в одном») заслуживает отдельной статьи, так как этот процесс немного отличается от подключения вашего воздушного кулера. Вот как.

Вы используете воздушное или жидкостное охлаждение ЦП?

  • AIO (все в одном) жидкость

  • Воздух

  • Пользовательская жидкость

Возможности опроса ограничены, поскольку в вашем браузере отключен JavaScript.

SYS_FANS, CHA_FANS и т. д.

Разъем системного вентилятора на материнской плате

И пока мы на этом, мы могли бы также обратиться и к ним:

Я уверен, что вы уже поняли это из названия. Это разъемы, к которым вы подключаете вентиляторы корпуса, и они предназначены для дифференциации управления вентиляторами.

Они похожи на CPU_OPT, но не обязательно связаны с температурой ЦП. Таким образом, вы можете свободно возиться с ними и увеличивать или уменьшать их в зависимости от температуры вашего графического процессора, температуры процессора, температуры корпуса или чего угодно.

И таких разъемов на современных материнских платах множество, в основном они предназначены для водяного охлаждения. Давайте порадуемся, что дни подключения 20 разных вещей к одному или двум заголовкам, к счастью, прошли.

Вкратце

Если вы хотите подключить вентиляторы от процессорного кулера или радиатора, используйте разъем CPU_FAN (с разветвителем/хабом, если у вас много вентиляторов).

Например, если у вас есть только кулер с двумя вентиляторами, вы можете просто использовать CPU_FAN для одного вентилятора и CPU_OPT для другого.

Если у вас есть радиатор с большим количеством вентиляторов или просто большое количество вентиляторов в целом, вы можете рассмотреть возможность приобретения разветвителя/вентиляторного концентратора для их размещения.

Например, вы можете использовать что-то подобное, чтобы подключить все три вентилятора (или шесть, если у вас есть вентиляторы с обеих сторон) 360-мм радиатора к разъему CPU_FAN.

Или вы можете просто получить разветвитель Y (два разъема «мама», один разъем «папа») и подключить один из вентиляторов к CPU_FAN, а два других к разветвителю, а затем к CPU_OPT.

То же самое можно сделать и с корпусными вентиляторами. Вентилятор корпуса в концентратор/разветвитель, концентратор/разветвитель в коллектор вентилятора корпуса.

Часто задаваемые вопросы

Можно ли подключить концентратор вентиляторов к CPU_OPT или CPU_FAN?

Да. Но я бы порекомендовал вам использовать CPU_OPT или заголовок вентилятора корпуса и оставить CPU_FAN только для ЦП.

И убедитесь, что вы не питаете много вентиляторов от одного разъема. Заголовки могут нагреваться, когда через них проходит много энергии.

Вместо этого используйте внешний блок питания.

Куда подключать ШИМ-вентиляторы?

Если вы хотите использовать какие-либо функции ШИМ, вам необходимо подключить 4-контактный разъем ШИМ к другому 4-контактному разъему, иначе вы потеряете эту функцию.

Можно ли подключить 4-контактный вентилятор к 3-контактному? И наоборот?

Да. 4-контактные вентиляторы также можно подключить к 3-контактным разъемам для вентиляторов на материнской плате.
