Память является одним из наиболее важных элементов аппаратного обеспечения компьютера. Без памяти компьютер не может нормально работать. В настоящее время в компьютерах в основном используется память типа DDR4. Каким образом нужно устанавливать память DDR4 для оптимизации работы системы и ее разгона?

• Последовательность установки памяти DDR4
• Активация XMP-профиля для разгона памяти
• Проверка частоты памяти в ОС WIN10

Последовательность установки памяти DDR4

Процедура установки памяти DDR4

1. В каждом разъеме под оперативную память имеется два небольших зажима с каждой стороны. Нажмите на них, чтобы открыть. Не прилагайте чрезмерных усилий, так как они раздвигаются на очень небольшое расстояние.

2. У планок оперативной памяти имеется ключ (прорезь в районе коннектора), который гарантирует, что планку можно вставить только одним определенным образом. Расположите вашу планку оперативной памяти таким образом, чтобы прорезь на планке совпадала с профилем разъема под память.

Последовательность установки памяти

Ниже показаны варианты последовательности установки памяти, в зависимости от того, сколько у вас планок

Примечание:
1. В большинстве случаев установка памяти начинается с разъема DIMMA2. Для запуска системы в двухканальном режиме вам понадобится не менее двух планок памяти. При этом двухканальный режим можно активировать только при четном количестве планок памяти.
В случае двух планок памяти их необходимо будет установить в DIMMA2 и DIMMB2.

2. Для обеспечения стабильности и совместимости системы в двухканальном режиме, планки памяти должны быть идентичны.

Активация XMP-профиля для разгона памяти

1. После начала загрузки непрерывно нажимайте клавишу Delete для входа в меню BIOS материнской платы.

Если XMP-профиль доступен в вашем модуле памяти, материнская плата сможет его определить, и опция XMP будет доступна в меню BIOS.

На рисунке ниже опция [XMP Profile 1] не выделена серым цветом, это указывает на то, что память поддерживает XMP.

Напротив, опция [XMP Profile 2] выделена серым цветом, этот статус означает, что текущий модуль памяти поставляется только с одним набором предустановленных значений XMP-профиля.

2. Текущая частота памяти составляет 2666 МГц, нажмите на опцию [XMP Profile 1], чтобы активировать XMP.

3. Нажмите клавишу [F10], нажмите [Yes] («Да»), чтобы сохранить конфигурацию и перезагрузить систему.

4. Повторно войдите в меню BIOS для проверки новых настроек; частота памяти была успешно разогнана до 2933 МГц.

Проверка частоты памяти в ОС WIN10

1. Нажмите правой кнопкой по панели задач и выберите [Task Manager] («Диспетчер задач»).

2. Нажмите [Performance] («Производительность») —> [Memory] («Память»), чтобы проверить текущую скорость памяти.

Примечание. Разогнанная частота памяти будет зависеть от поддержки как ЦП, так и материнской платы. Если поддержка для любого из этих компонентов отсутствует, это может привести к неудаче при разгоне памяти.

Для проверки спецификаций совместимости материнской платы и памяти см. статью Как проверить спецификации памяти и отчет о совместимости?

Ссылки

Как проверить спецификации памяти и отчет о совместимости?

CMOS-память

Никогда не задавались вопросом, что такое CMOS? Думаем наверняка, раз зашли в эту статью. Приступим…

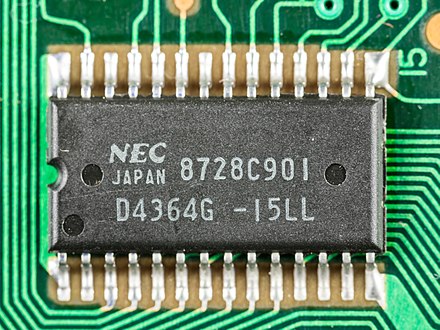

Образец CMOS-памяти

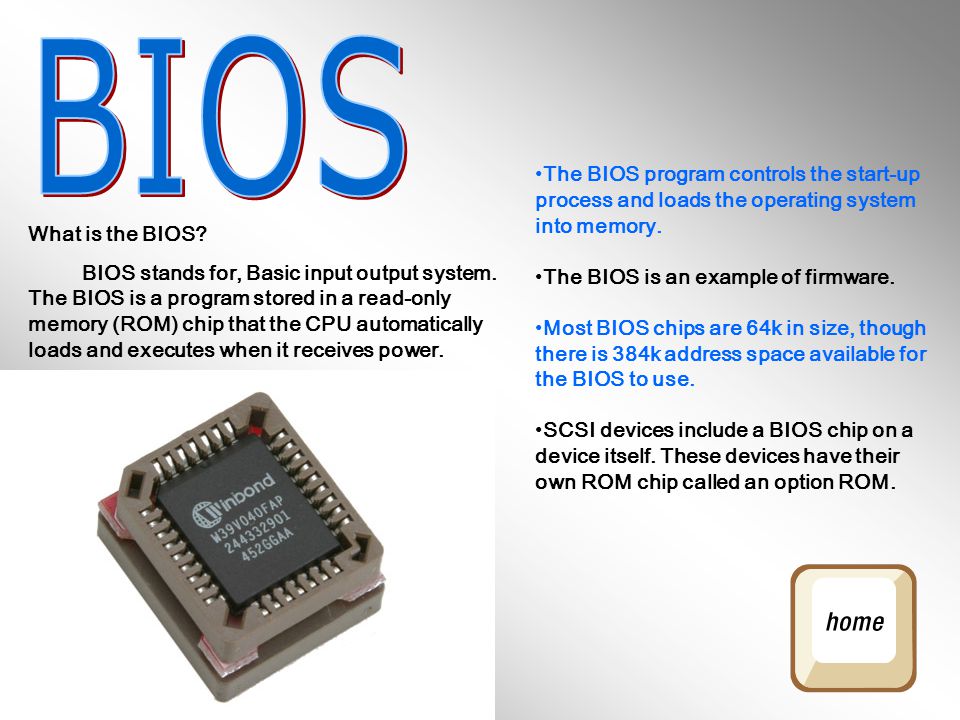

Скорее всего, вы уже знаете, что такое BIOS, и для чего она служит в компьютере или ноутбуке. Однако BIOS сама по себе – это всего лишь набор микропрограмм, хранящихся в постоянной памяти компьютера (ROM), расположенной на материнской плате. Однако если бы BIOS располагала только постоянной памятью, то ее возможности были бы ограничены параметрами, зашитыми при производстве чипа BIOS, а сами пользователи не могли бы вносить изменения в параметры BIOS.

Согласитесь, что такая ситуация порождала бы массу неудобств. Для того, чтобы решить эту проблему и существует связанная с BIOS память CMOS, в которой хранятся настройки системы, в частности, вводимые пользователем через интерфейс BIOS Setup. При этом общий объем CMOS-памяти BIOS чрезвычайно мал – всего-навсего 256 байт!

Содержание статьи

• Технология и ее история
• Обслуживание КМОП
• Заключение

Технология и ее история

Чем же отличается CMOS память от прочих видов памяти? Аббревиатура CMOS расшифровывается как Complementary metal oxide semiconductor. На русском эта технология пишется как КМОП (комплементарные пары металл-оксид-полупроводник). Эта память отличается низким энергопотреблением и поэтому может хранить данные в течение долгого времени.

Технология CMOS имеет давнюю историю. Память типа CMOS RAM впервые была изготовлена еще в 1963 г. Она была относительной дорогой, но имела немало преимуществ. Хотя память подобного типа обладает меньшим быстродействием, чем обычная оперативная память, но при этом она меньше потребляет электрической энергии и меньше выделяет тепловой энергии при работе.

Для хранения данных BIOS и не требуется большое быстродействие, однако количество энергии, потребляемой при реализации этой задачи, должно быть в идеале как можно меньшим, поэтому память, изготовленная по технологии CMOS, в данном случае подходит больше всего.

За полвека со времени своего открытия технология СМОS была значительно усовершенствована. Теперь микросхемы CMOS RAM применяются в большинстве элементов компьютера, даже в самом процессоре. Более того, технология КМОП используется не только в компьютерах. Микросхемы типа CMOS, например, широко применяются также в фоточувствительных элементах (матрицах) таких устройств, как сканеры и цифровые фотоаппараты.

Обслуживание КМОП

Но вернемся к CMOS-памяти BIOS. Хотя эта память потребляет мало энергии, тем не менее, она все же ей нужна. В частности, для питания памяти BIOS в те промежутки времени, когда компьютер выключен из сети, служит специальная литиевая батарейка. Однако рано или поздно ресурсы батарейки подходят к концу, и для того, чтобы не потерять содержимое памяти, батарейку следует заменить.

Предположим, что у нас появилась необходимость очистить CMOS память, не прибегая к интерфейсу программы BIOS Setup. Подобная задача может потребоваться, например, в том случае, если утерян пароль для входа в компьютер или в саму программу BIOS Setup. Для обнуления КМОП в большинстве компьютеров используется специальная перемычка, расположенная, как правило, в непосредственной близости от элемента питания – круглой литиевой батарейки. Однако в каждом конкретном случае лучше всего посмотреть документацию к системной плате. Следует учесть, к тому же, что многие лицензионные программы, установленные на компьютере, привязывают свою лицензию к ключу, хранящемся в CMOS-памяти, поэтому после ее сброса они могут потерять работоспособность.

Заключение

CMOS-память — это небольшой, но очень важный элемент системы BIOS, от правильного функционирования которого зависит бесперебойная работа всего компьютера. Как следствие, рекомендуем работать с ней аккуратно.

Порекомендуйте Друзьям статью:

Параметры конфигурации памяти расширенного меню

BIOS

Параметры конфигурации памяти расширенного меню BIOS

Предыдущий
Следующий
Для корректного отображения этого контента должен быть включен JavaScript

org/» typeof=»BreadcrumbList»>
1. Oracle Exadata Database Server X8-8 Руководство по обслуживанию
2. Параметры меню утилиты настройки BIOS
3. Выбор расширенного меню BIOS
4. Параметры конфигурации памяти расширенного меню BIOS

В следующей таблице описывается конфигурация памяти расширенного меню BIOS.
вариант.

Структура памяти и карта памяти

Структура памяти и карта памяти

Обзор схемы памяти:

В результате конструктивных решений, принятых в первых ПК, объем памяти
разбит на следующие четыре основные части (некоторые части
делится дальше):

• Обычная память: Первые 640 КБ системной памяти являются (не)известными
  обычная память, которую каждый пользователь ПК со временем привык и ненавидит.
  Это область, доступная для использования стандартными программами DOS, наряду с
  со многими драйверами, резидентными программами и почти всем, что имеет
  работать под стандартным DOS. Он находится по адресам от 00000h до 9.FFFFч.
• Верхняя область памяти (UMA): Это верхние 384 КБ первого
  мегабайт системной памяти (сразу больше обычной памяти). Это
  зарезервировано для использования системными устройствами и для специальных целей, таких как ПЗУ
  теневое копирование и драйверы. Он использует адреса от A0000h до FFFFFh.
• High Memory Area (HMA): Это первые 64 КБ (менее 16 байт)
  второй мегабайт системной памяти. Технически это первые 64 КБ
  расширенная память, но доступ к ней возможен, когда процессор находится в реальном режиме,
  что отличает его от остальной части расширенной памяти. Это обычно
  используется для DOS, чтобы сохранить больше обычной памяти. Он занимает
  адреса от 100000h до 10FFEFh.
• Расширенная память: Это вся память выше верхней области памяти
  до конца системной памяти. Используется для программ и данных при использовании
  операционная система, работающая в защищенном режиме, например любая версия
  Окна. Расширенная память находится от адреса 10FFF0h до последнего адреса
  системной памяти. (Технически верхняя область памяти является частью расширенной
  памяти, все зависит от того, как вы смотрите на вещи).

Карта памяти

После того, как BIOS передаст управление загрузочному сектору, первый мегабайт памяти выглядит так:

Вот еще подробный
версия карты памяти.

Полная карта: (из http://my.execpc.com/~geezer/osd/ram/)

диапазон линейных адресов	диапазон адресов в реальном режиме	тип памяти	использование
0- 3FF	0000:0000-0000:03FF	ОЗУ	Таблица векторов прерываний реального режима (IVT)
400- 4FF	0040:0000-0040:00FF		Область данных BIOS (BDA)
500- 9ФБФФ	0050:0000-9000:ФБФФ		свободная обычная память (менее 1 мегабайта)
9FC00- 9FFFF	9000:FC00-9000:FFFF		расширенная область данных BIOS (EBDA)
А0000- БФФФФ	А000:0000-В000:ФФФФ	видеопамять	Кадровые буферы VGA
C0000- C7FFF	C000:0000-C000:7FFF	ПЗУ	видео BIOS (стандартный размер 32 КБ)
C8000- ЭФФФФ	C800:0000-E000:FFFF	НИЧЕГО
F0000- FFFFF	F000:0000-F000:FFFF	ПЗУ	BIOS материнской платы (типичный размер 64 КБ)
100000- FEBFFFFFF		ОЗУ	бесплатно расширенная память (1 Мб и выше)
FEC00000- FFFFFFFF		различные	BIOS материнской платы, PnP NVRAM, ACPI и т. д.

Таблица векторов прерываний начинается с самого
начало адреса памяти микропроцессора 00000. (каждый вектор прерывания представляет собой
указатель, сообщающий микропроцессору место, где связанный с ним код
с прерыванием находится).

Область данных BIOS :
Эта область данных BIOS состоит из 256 байтов памяти, начиная с абсолютной памяти.
адрес 000400.

Стандартный код VGA Video ROM : C0000 — C7FFF (32K)

Память кода ПЗУ (расширение BIOS) :
0C8000-0F4000.

BIOS системы : F0000 — FFFFF (64K)

Байты идентификации системы : 0FFFFE — 0FFFFF

Для идентификации системы назначено 2 байта. Они известны как модель .
Байт и Байт подмодели .
байт модели расположен по абсолютному адресу памяти 0FFFFE (шестнадцатеричный), а подмодель
Байт следует за ним.
