Как сделать ТВ антенну своими руками

Несмотря стремительное развитие интернета, телевидение остаётся главным источником информации для большинства населения. Но для того чтобы в вашем телевизоре была качественная картинка, нужна хорошая антенна. Совсем не обязательно покупать телевизионную антенну в магазине, ведь её можно сделать своими руками и сэкономить при этом приличные деньги.

Как сделать качественные антенны для различных диапазонов вещания и какие материалы при этом использовать, вы сможете узнать прочтя нашу статью.

Содержание

• Типы антенн
• Антенны для приёма цифрового телевидения
• Антенны своими руками
• Антенна из пивных банок
• Зигзагообразная антенна Харченко
• Антенна из коаксиального кабеля
• Спутниковая антенна
• Антенный усилитель

Типы антенн

Существует множество типов и форм телевизионных антенн, ниже приведены основные из них:

• • Антенны для приёма «волнового канала».

• • Антенны принимающие «бегущую волну».

• • Рамочные антенны.

• • Зигзагообразные антенны.

• • Логопериодические антенны.

Антенны решётки

• Антенны решётки.

Антенны для приёма цифрового телевидения

Весь мир, в том числе и наша страна, перешли с аналогового вещания на цифровое. Поэтому делая антенну своими руками или покупая её в магазине, необходимо знать какая антенна лучше подойдёт для приёма DVB-T2 формата:

• • Комнатная антенна — подходит для приёма сигнала в формате DVB-T2 только на расстоянии до 10 километров от ретранслятора. В принципе на этом расстоянии, сигнал способна принять даже обычная оголённая проволока вставленная в антенный разъём телевизора и направленная в нужную сторону, но для более стабильного и устойчивого сигнала лучше воспользоваться комнатной антенной.

• • Антенна типа «Ворона» — способна принимать цифровой сигнал на расстоянии до 30 километров. Данный тип антенны устанавливается вне жилища и не требует чёткой направленности на ретранслятор. Но в случаях если расстояние от источника сигнала составляет более 30 километров или рядом имеются генераторы помех, желательно направить антенну на телевышку.

• Антенна типа DIPOL 19/21-69 — принимает сигнал на расстоянии до 50 километров. Требует установки на возвышенность 8-10 метров и чёткого направления на источник сигнала. В связке с усилителем, способна принимать цифровой сигнал на расстоянии до 80-100 километров. Отличные характеристики данной антенны, делают её одним из лучших вариантов для приёма сигнала в формате DVB-T2 на удалённом расстоянии от ретранслятора.

Если вы живёте не далеко от телевышки, то вполне можете сделать простейшую антенну для приёма сигнала в DVB-T2 формате своими руками:

1. Отмерьте от коннектора 15 сантиметров антенного кабеля.
2. Снимите с обрезанного края 13 сантиметров внешней изоляции и оплётки, оставьте только медный стержень.
3. Сверяясь с картинкой телевизора, выставите стержень в нужном направлении.

Всё антенна готова! Нужно отметить, что такая примитивная антенна не способна обеспечивать качественный и устойчивый сигнал на удалённом от телевышки расстоянии и в местах с источниками помех.

Антенны своими руками

Давайте рассмотрим несколько вариантов телевизионных антенн, которые можно сделать самостоятельно, из подручных материалов:

Антенна из пивных банок

Антенну из пивных банок можно изготовить буквально за полчаса, из имеющихся у вас под рукой средств. Конечно сверх-устойчивого сигнала такая антенна не обеспечит, но для временного пользования на даче или в в съёмной квартире вполне сгодится.

Антенна из пивных банок

Чтобы сделать антенну вам понадобятся:

• Две алюминиевые банки из под пива или другого напитка.
• Метров пять телевизионного кабеля.
• Штекер.
• Два шурупа.
• Деревянное или пластиковое основание на которое будут крепится банки (многие используют деревянную вешалку или швабру).
• Нож, плоскогубцы, отвёртка, изоляционная лента.

Убедившись в том, что все вышеперечисленные предметы у вас имеются в наличии, произведите следующие действия:

1. Зачистите один конец кабеля и присоедините к нему штекер.
2. Возьмите второй конец кабеля и снимите с него изоляцию длиной в 10 сантиметров.
3. Расплетите оплётку и скрутите её в шнур.
4. Снимите слой пластика изолирующий стержень кабеля на расстояние в один сантиметр.
5. Возьмите банки и в крутите в них шурупы по центру дна или крышки.
6. Присоедините к одной банке стержень, а к другой шнур оплётки кабеля, закрутив их на шурупы.
7. Прикрепите банки на основание с помощью изоленты.
8. Закрепите на основании кабель.
9. Вставьте штекер в телевизор.
10. Перемещаясь по комнате, определите место наилучшего приёма сигнала и закрепите там антенну.

Существуют и другие вариации данной антенны, с четырьмя и даже восемью банками, но явного воздействия количества банок на качество сигнала не выявлено.
Как сделать антенну из пивных банок вы также можете узнать из видеоролика:

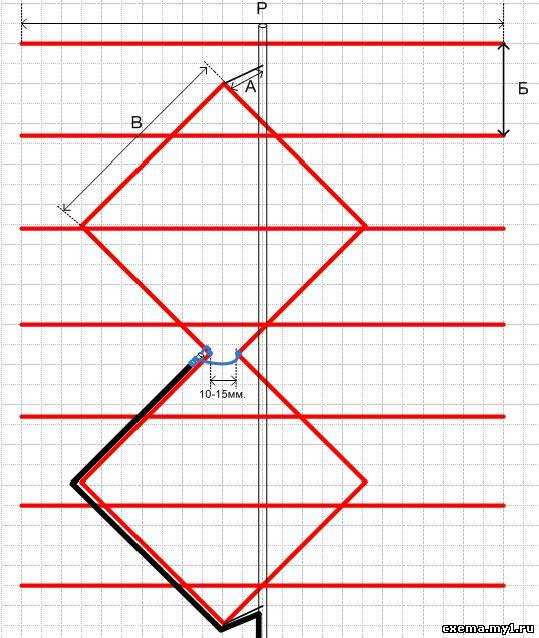

Зигзагообразная антенна Харченко

Своё название антенна получила в 1961 году, по фамилии её изобретателя Харченко К. П., который предложил использовать для приёма телепередач антенны зигзагообразной формы. Данная антенна очень хорошо подходит для приёма цифрового сигнала.

Антенна Харченко

Для изготовления зигзагообразной антенны вам понадобится:

• Медная проволока диаметром 3-5 мм.
• Телевизионный кабель 3-5 метров.
• Припой.
• Паяльник.
• Штекер.
• Изоляционная лента.
• Кусок пластика или фанеры для основания.
• Болты креплений.

Для начала нужно изготовить рамку антенны. Для этого берём проволоку и и отрезаем кусок 109 сантиметров. Далее сгибаем проволоку таким образом, чтобы у нас получилась рамка из двух параллельных ромбов, каждая сторона ромба должна составлять 13,5 сантиметров, из оставшегося сантиметра сделайте петли для скрепления проволоки. С помощью паяльника и припоя, соедините концы проволоки и замкните рамку.
Возьмите кабель и зачистите его конец таким образом, чтобы у вас с была возможность припаять стержень и экран кабеля к рамке. Далее, припаяйте стержень и экран кабеля в центре рамки. Учтите что экран и стержень не должны соприкасаться.
Установите рамку на основание. Расстояние между углами рамки в месте соединения с кабелем, должно составлять два сантиметра. Размер основания сделайте примерно 10 на 10 сантиметров.
Зачистите второй конец кабеля и установите штекер.
Если необходимо присоедините основание антенны к стойке, для дальнейшей установки на крышу.
Более подробную инструкцию по изготовлению антенны Харченко, вы можете посмотреть в видеоролике:

Антенна из коаксиального кабеля

Для изготовления антенны вам понадобится 75-омный коаксиальный кабель стандартного разъёма. Чтобы рассчитать необходимую для антенны длину кабеля нужно узнать частоту цифрового вещания и разделить её в мегагерцах на 7500, а полученную сумму округлить.

Антенна из кабеля

Получив длину кабеля сделайте следующее:

1. Зачистите кабель с одной стороны и вставьте в разъём для антенны.
2. Отступите два сантиметра от края разъёма и сделайте отметку от которой будете отмерять длину антенны.
3. Отмерив нужную длину, откусите лишнее плоскогубцами.
4. В районе отметки снимите изоляцию и оплётку кабеля, оставьте только внутреннюю изоляцию.
5. Загните очищенную часть под углом в 90 градусов.
6. Произведите настройку телевизора с новой антенной.

Визуально закрепить информацию вы можете посмотрев видеоролик:

Спутниковая антенна

Стоит сразу оговорится, что для приёма спутникового сигнала необходим тюнер и специальная приставка. Поэтому, если у вас нет в наличии этого оборудования, то создание спутниковой антенны своими руками будет не возможно, поскольку сами вы сможете изготовить только параболический отражатель:

• Парабола из оргстекла — изготавливается методом нагрева. Оргстекло помещается на болванку, повторяющую форму параболического отражателя и помещается в камеру с высокой температурой. После размягчения оргстекла, оно принимает форму болванки. После остывания оргстекла, его вытаскивают из формы и обклеивают фольгой. Минус такого производства самодельной параболы в том, что затраты на её изготовление, превосходят рыночную стоимость заводского отражателя.
• Отражатель из металлического листа — делается из листа оцинкованного железа, размером метр на метр. Листу придаётся круглая форма и от края к центру делаются разрезы по форме лепестков. После этого лист помещается на выгнутый шаблон отражателя и «лепестки» скрепляются точечной сваркой или заклёпками.
• Сетчатый отражатель — делается из каркаса и сетки. Сначала изготавливают шаблон параметры которого рассчитывают по формуле. По шаблону изготавливают радиальные параболы из медной проволоки. Сечение проволоки выбирается исходя из диаметра антенны. Например, для антенны диаметром 1,5 метра берут проволоку диаметром 4-5 мм. Также необходимо изготовить круговые пояса. Диаметр поясов меняется с шагом 10-30 см. После изготовления каркаса его обтягивают мелкой медной сеткой.

Все перечисленные выше способы, могут рассматриваться всерьёз только из спортивного интереса, поскольку изготовление параболического отражателя в ручную, процесс очень трудоёмкий и дорогой. К тому же, произвести точные расчёты параметров спутниковой антенны в домашних условиях, очень сложно. Поэтому советуем вам не оригинальничать и покупать спутниковую антенну в полном комплекте.

Антенный усилитель

Если в месте где вы живете слабый телевизионный сигнал и обычная антенна не может обеспечить качественную картинку в вашем телевизоре, то помочь в этой ситуации может антенный усилитель. Изготовить его своими руками, вы сможете если немного разбираетесь в радиоэлектронике и умеете паять.

Усилители нужно устанавливать как можно ближе к антенне. Питание антенного усилителя лучше осуществлять по коаксиальному кабелю через развязку.

Схема питания развязки

Развязка устанавливается внизу у телевизора и на неё от адаптера подаётся питание в 12 вольт. Двухкаскадные усилители потребляют ток не больше 50 миллиампер, по этой причине мощность блока питания не должна превышать 10 ватт.
Все соединения антенного усилителя на мачте нужно производить при помощи спаивания, поскольку установка механических соединений приведёт к их коррозии и разрыву, при дальнейшей эксплуатации в условиях агрессивной внешней среды.
Бывают случаи, когда приходится принимать и усиливать слабый сигнал при наличии мощных сигналов от других источников. В этом случаи на вход усилителя попадают одновременно слабые и сильные сигналы. Это приводит к блокировке работы усилителя или переводу его в нелинейный режим, смешивающий оба сигнала, что выражается в наложении изображения с одного канала на другой. Исправить ситуацию поможет уменьшение напряжения питания усилителя.
Учтите, что на дециметровые усилители очень сильно влияют сигналы в метровом диапазоне. Для ослабления воздействия метровых сигналов, перед усилителем ДМВ ставят фильтр верхних частот, который блокирует метровые волны и пропускает сигналы только дециметрового диапазона.
Ниже приведена схема антенного усилителя метрового диапазона:

Схема антенного усилителя метрового диапазона

• Коэффициент усиления составляет 25 дБ. при напряжении 12,6 вольт.
• Потребляемый ток не более 20 миллиампер.
• Встречно-параллельное включение диодов Д1 и Д2 предохраняет транзистора от выхода из строя при ударе молнии.
• Каскады имеют общий эмиттер.
• Конденсатор С6 обеспечивает коррекцию постоянной характеристики усилителя в области высоких частот.
• Для стабилизации режима транзисторов, усилитель охвачен отрицательной обратной связью с эмиттера второго транзистора на базу первого.
• Во избежании самовозбуждения усилителя, используется развязывающий фильтр R4 C1.

Также предлагаем ознакомиться со схемой дециметрового усилителя:

Схема дециметрового усилителя

• Антенный усилитель дециметрового диапазона 470-790 мегагерц.
• Коэффициент усиления 30 дБ. при напряжении 12 вольт.
• Потребляемый ток 12 миллиампер.
• Каскады имеют общий эмиттер и СВЧ транзисторы с низким уровнем собственных шумов.
• Резисторы R1 и R3 обеспечивают температурную компенсацию режима транзисторов.
• Питание усилителя осуществляется по коаксиальному кабелю.

С принципом работы антенного усилителя вы можете ознакомится в видеоролике:

Теперь, ознакомившись со схемами и вооружившись паяльником, вы смело можете начинать изготовление антенного усилителя.

Надеемся что наша статья про телевизионные антенны оказалась для вас полезной!

Антенны для цифрового ТВ DVB T2: 4 схемы с фото

Эра трансляции аналоговых сигналов в телевидении закончилась. Современные научные разработки полностью заменяют старые технологии.

Люди, приобретая новое оборудование, вынуждены мастерить антенны для цифрового телевидения своими руками различными способами или покупать готовые промышленные образцы.

Хочу обратить внимание, что антенны для цифрового ТВ DVB T2 совсем не сложно сделать самостоятельно. Я специально проверил четыре схемы, учитывающие разные условия проживания людей. Предлагаю вам их для ознакомления. Смотрите мои фото и доступные чертежи сборки.

Содержание статьи

Как работает цифровая антенна для телевизора: объясняю просто

Перед тем как заняться сборкой любой из четырех моделей приемных антенн следует хорошо понять те процессы, которые в них должны протекать.

Электромагнитные волны распространяются во все стороны горизонта от генератора передатчика электрических сигналов, установленного на телебашне.

Они обладают достаточной мощностью для своей зоны покрытия, но с увеличением расстояния их сигнал ослабевает. На его величине также сказывается рельеф местности, различные электрические и магнитные препятствия, состояние атмосферы.

В вибраторе, сориентированном перпендикулярно движению электромагнитной волны, по законам индукции наводится напряжение. Положительная и отрицательная полуволна гармоники создают свой знак.

Напряжение достигает свое максимальное значение — амплитуду в точках времени, соответствующей ¼ и ¾ периода или 90 и 270 градусов от синусоиды напряженности электромагнитной волны.

Любую форму и размеры активных вибраторов создают для наиболее эффективного наведения напряжения с минимальными потерями энергии. Учет положения этих точек рассчитывают по длине волны или частоте гармоники.

Напряжение, замкнутое на внутреннее сопротивление телевизионного приемника, вырабатывает в созданном контуре электрический ток. Его форма и направление изменяются и пропорционально повторяют сигналы передатчика на активной нагрузке.

За счет использования различных видов цифровой модуляции на стороне передатчика происходит прием и обработка сигналов информации внутри схемы телевизионного приемника.

Более глубоко рассматривать вопрос, как работает цифровая антенна для телевизора при ее создании, дальше не стану.

Какие технические характеристики антенны определяют качество приема ТВ сигнала

Антенну относят к обратимым устройствам потому, что она одинаково работает на стороне передатчика и приемника. При анализе характеристик используют ее включение в качестве генератора.

Для эффективного приема цифрового сигнала необходимо учесть, что на стороне генератора излучатель электромагнитных волн можно расположить под любым углом к горизонту, но, законодательно принято только два направления: горизонтальное и вертикальное.

Наша задача — повторить эту ориентацию для собственного телевизора.

Направление поляризации и другие данные передачи цифровых сигналов можно узнать на сайте оператора через поисковую систему.

Заходим на сайт, выбираем необходимые сведения.

Нас, в первую очередь, должны интересовать 3 характеристики:

• номер канала и его частота, для которой будем создавать антенну по строгим размерам;
• радиус зоны обслуживания передатчика, влияющий на качество сигнала и выбор конструкции вибраторов;
• направление поляризации.

Дальность расположения телевизора от передающей телебашни сильно влияет на конструкцию антенны.

Чем выше установлена антенна, тем лучше будет качество принимаемого сигнала, но длина кабеля может его значительно ослабить. В этом плане жители верхних этажей многоэтажных зданий имеют значительное преимущество перед соседями снизу.

Для зоны уверенного приема я испытал самые простые модели Харченко и петлевые сборки из коаксиального кабеля и провода, обладающие широким спектром частот приема.

На большие расстояния лучше собирать волновой канал или логопериодическую схему. Из простых конструкций хорошо себя зарекомендовала антенна Туркина, доработанная Поляковым.

Для примера, в моей местности удаление от телебашни составило 25 км, что входит в зону уверенного приема, а частота сигнала — 626 МГц вертикальной поляризации.

Длину электромагнитной волны рассчитываю через скорость света по частоте: λ=300/626=0,48 метра. Полуволна составит 24 см, а четверть — 12.

Под эти характеристики я делал 4 тестовые антенны для цифрового телевидения своими руками, которые описываю ниже.

Антенна Харченко для цифрового ТВ: насколько уверенно работает

Общий вид собранной мной конструкции показываю фотографией. С учетом вертикальной поляризации она расположена в форме восьмерки, а для горизонтальной ориентации ее поворачивают бабочкой.

Для наглядности рассмотрения перевернул ее обратной стороной: экраном к передающему центру, а активным вибратором, выполненным из медной шинки — в комнату.

ТВ кабель просто примотан изолентой по одной стороне квадрата, закреплен на стойке и в моем случае служит еще крепежным элементом: просто перекинут через карниз шторы: на нем висит антенна.

Мою конструкцию уже повторили многие соседи. Наблюдаю это вот таким оформлением окон.

Люди подвешивают восьмерку даже на занавески, стали делать ее без экрана и крепежной рейки: один активный вибратор уверенно обеспечивает прием. Этим упрощают сборку. Однако, в случае появления посторонних помех экран советую все же собирать.

Делаю вывод, что антенна Харченко в зоне уверенного приема работает вполне надежно. Поскольку ее расчет и монтаж простой, не требует дефицитных деталей, то рекомендую к сборке.

Как рассчитать размеры антенны для цифрового телевидения своими руками простыми способами

Для определения габаритов конструкции Харченко я нашел много рекомендаций, которые, мягко говоря, не стыкуются, но работают. На картинке привожу только 3 методики расчета.

А еще есть онлайн калькуляторы, вычисляющие различные размеры. Все это я объясняю тем, что такая конструкция не критична к точности изготовления, что считаю ее преимуществом.

Для проверки выбрал ту методику, где сторона квадрата составляет 0,25 длины волны электромагнитного колебания λ. Здесь надо меньше материала, а условия работы наиболее усложненные.

Умножаю длину волны 48 на 0,25 и получаю сторону квадрата 12 см.

А дальше показываю технологию, которую вам не сложно будет повторить. Но рекомендую все же немного увеличить сторону квадрата.

Тогда она станет захватывать чуть больший диапазон сигналов за счет того, что подобная форма вибратора обрабатывает все амплитуды полуволн напряженности, которые умещаются внутри нее. За счет этого и обеспечивается ее широкополосность.

Как сделать антенну Харченко: личный опыт «сборки на коленке» с фотографиями

Активный вибратор делал из медной шинки прямоугольного сечения 1х4 мм.

Такой профиль сложно выгибать. Приходится работать в тисках. Проще работать с круглым сечением. Среднюю часть зачистил от лака и пропаял паяльником контактные площадки.

По одной стороне квадрата примотал изолентой коаксиальный кабель и припаял его токоведущие жилы к подготовленным площадкам.

За счет созданной полупетли образуется угол согласования волновых сопротивлений кабеля и антенны. Это наиболее простая в исполнении конструкция. Но она играет важную роль.

Показываю это подключение дополнительными фото на готовой антенне.

Дальше мне осталось выполнить экранирующую решетку, которая блокирует посторонние сигналы с противоположной стороны, чтобы они не ухудшали прием информации.

Разметил деревянную рейку, просверлил в ней тонкие отверстия.

Вставил в них отрезки проволоки, длина которых немного перекрывает площадь активного вибратора, заклинил их спичками. Можно еще клея добавить.

Получилась вот такая антенна Харченко для цифрового ТВ с подключенным к ней кабелем.

Здесь показываю ее расположение на окне во время работы прошлым летом.

А этот снимок сделал недавно: показываю еще ее один вид.

В это время я уже отказался от использования антенны для цифрового ТВ DVB T2 после подключения оптоволокна и перехода на пакет услуг Ясна от Белтелеком.

Антенна для цифрового ТВ из кабеля: как быстро сделать

На сборку этой схемы потребуется только отрезок коаксиального ТВ кабеля длиной порядка метра, нож, паяльник, хотя можно обойтись без него.

Петля работает в зоне уверенного приема, обладает хорошими характеристиками даже внутри плотной застройки многоэтажных зданий из железобетонных плит. Поскольку довольно простая сборка у меня заняла порядка 5 минут времени, то ее можно проверить хотя бы ради любопытства.

Объясняю технологию монтажа.

Размер окружности собранной петли соответствует длине волны электромагнитного колебания. У меня, как показано выше, это 48 см.

Разделываю один конец коаксиального кабеля на расстояние порядка 5 сантиметров. Для наглядности рядом положил спичечный коробок со стандартными размерами 3х5.

От начала разделки отмерил расстояние полуволны: 24 сантиметра. Дальше необходимо сделать участок, на котором будет разорвана экранирующая оплетка.

Ее расстояние делаем 2 см. На этом отрезке внимательно проверяйте отсутствие проволочек и электрических связей. Должна быть видна только полиэтиленовая изоляция центральной жилы.

Затем по длине кабеля от созданного разрыва отмеряю еще повторно 24 см и снимаю верхнюю защитную оболочку из полиэтилена по кольцу шириной 1 сантиметр.

Работать надо аккуратно. Экранирующая оплетка и ее электрические связи должна быть сохранена.

Показываю этот участок крупным планом.

Теперь осталась самая малость: проверяю отсутствие коррозии на зачищенных оплетках, плотно скручиваю пальцами между собой токопроводящий экран с центральной жилой. Необходимо замкнуть их накоротко.

Образуется скрученный конец длиной порядка 5 сантиметров. Остается плотно обмотать его вокруг открытого участка изоляции шириной 1 см. Петля готова.

С обратной стороны кабеля припаивается штеккер для подключения в гнездо телевизора. Эту тривиальную операцию опускаю. Сложностей в ней нет.

Антенна для цифрового ТВ из кабеля своей плоскостью петли ориентируется перпендикулярно направлению передающей станции.

Положительный момент: материал петли выполнен из того же материала, что и последующий фидер для подключения к телевизору. У них одинаковое волновое сопротивление. Ничего согласовывать не требуется.

Антенна из провода: самая легкая сборка для телевизора

Принимать цифровой сигнал на телевизор в зоне до 30 км можно на простое проволочное одинарное или двойное кольцо из медной проволоки, взятой отрезком электропроводки 2,5 мм кв.

Показываю технологию его сборки из двух колец. Если вас заинтересует упрощенный вариант, то второй элемент не монтируйте.

Протяженность окружности кольца должна соответствовать длине волны ТВ сигнала передатчика. В моем примере это 48 см. Откусываю два отрезка провода: L1 и L2 с запасом по сантиметру для соединения концов.

Сгибаю будущие вибраторы кольцами, а концы их зачищаю. На коротком отрезке делаю маленькие колечки для подключения второй заготовки.

Вставляю один вибратор в другой, колечки обжимаю пассатижами.

Показываю этот процесс в большем масштабе.

Подготавливаю конец коаксиального кабеля к подключению снятием изоляции.

Скручиваю все концы.

Пропаиваю места соединения паяльником.

Получилась вот такая простая антенна из провода, состоящая из двух колец.

Ориентировать ее надо стороной длинной проволоки к передатчику. Кольца можно выгнуть формой шестиугольника. Тогда они займут более устойчивое положение.

Фотографией ниже просто показываю принцип: придания особой точности размеров геометрической фигуре не занимался. Сделайте лучше для себя.

Антенна из провода собрана. Включаем ее в работу и проверяем качество принимаемого сигнала на телевизоре.

Придать декоративные свойства конструкции поможет любая мягкая игрушка. Располагать эту антенну надо около телевизора или ресивера. Превышать длину коаксиального кабеля более полуметра нежелательно.

На сборку подобной конструкции нужно потратить менее 10 минут, никаких трудностей она не представляет, как и предыдущая схема, а работа ее происходит за счет собранной петли.

Антенна Туркина: простая конструкция дальнего приема для DVB T2 своими руками

Первоначально работа приемника этой электрической схемы была разработана и практически опробована радиолюбителем Туркиным.

Ее описание можно найти в статье журнала Радио №11 за 2000 год.

Затем инженер Поляков посредством компьютерной программы MMANA ее доработал и опубликовал статью в том же Радио. Смотрите выпуск №1 за 2002 г. Схема усовершенствованной конструкции представлена на картинке ниже.

На диэлектрической штанге за счет строго определенных расстояний в пространстве зоны трансляции цифрового ТВ сигнала расположены металлические кольца вибраторов. Их роль:

• D1-D3 — пассивные элементы;
• V1, V2 — активная часть, собранная схемой двойного швейцарского квадрата;
• R — функция экрана от помех.

Все размеры вибраторов и расстояния между ними привязаны к длине принимаемой волны. Можете их считать по показанным на картинке формулам.

Однако предлагаю более легкий способ: онлайн калькулятор расчета антенны Туркина. Вводите в него свое значение частоты канала, выраженное в мегагерцах, и сразу получайте все размеры в миллиметрах.

Номера каналов DVB-T2 (кликните мышкой для справки)

Частота канала, МГц:

Для частоты 626 МГц я получил такие величины.

По ним и собрана моя антенна Туркина.

Ее сборку начинал с подготовки основания для вибраторов. Взял обычную сосновую рейку, провел на ней линию расположения колец, разметил все основания для центров отверстий.

Высверлил их тонким сверлом ручной дрели, чтобы выдержать достаточную точность расстояний.

Для каждого кольца вибратора откусил необходимую длину проволоки из меди сечением 2,5 квадратных миллиметра.

Согнул их кольцами и залудил концы для обеспечения надежной пайки.

Вставил кольца в отверстия. Спаял заранее залуженные концы, собрал схему крепления вибраторов.

Они, при виде сзади, сразу образовали концентрические окружности с четко выраженной осью, которую необходимо направлять на передатчик.

Мне осталось к активным выводам швейцарского двойного квадрата припаять антенный коаксиальный кабель.

Обращаю внимание на способ монтажа фидера. Выводы колец, образующих швейцарский двойной квадрат, подключаются встречно по диагонали, а не параллельно.

Смотрите на схему расположения вибраторов на первой картинке, где изображена антенна Туркина-Полякова. Между оголенными соединительными проводами должен быть создан воздушный зазор в несколько миллиметров. Он исключит закоротку потенциалов выходного напряжения.

На место подключения кабеля я надел ферритовое кольцо для согласования волновых сопротивлений кабеля и антенны.

Его магнитная проницаемость должна укладываться в пределы 400-600. Я свое не проверял. Оно просто подошло.

Антенна сразу заработала прямо из комнаты. Правда, расстояние до передатчика на даче всего 40 километров. На большем удалении не проверял.

Для горизонтальной поляризации сигнала антенна Туркина разворачивается от указанного на фото положения на 90 градусов. Тогда ее кабель сразу отвесно свешивается вниз от центра кругов, а не сбоку.

Вот такие 4 схемы антенны для цифрового телевидения своими руками можно собрать без излишних затрат материальных средств и времени. Видите сами, что их конструкции довольно просты.

Все четыре протестированные схемы у меня заработали сразу без подключения каких-либо усилителей.

Я считаю, что для жителей сельской местности, проживающих в зоне уверенного приема цифровых сигналов, лучше всего подходит антенна Харченко.

При плотной застройке жилых зданий в городе рекомендую проверить рамочную антенну из кабеля или провода. Она хорошо борется с помехами, которыми насыщен эфир от бытового оборудования.

Тех, кому потребуется ловить сигнал, ослабленный дальним расстоянием, лучше всего сразу собирать антенну Туркина-Полякова. Ее технические характеристики практически ничем не уступают ни волновому каналу, ни логопериодическим изделиям.

Как видите, в статье я постарался обойтись без технических терминов. Коэффициенты усиления и стоячей волны, диаграмму направленности и другие характеристики не приводил. Эти параметры можно обсудить в разделе комментариев.

Есть вопросы? Задавайте, обсудим, выберем наиболее доступный и приемлемый результат для вашего случая.

6 способов собрать своими руками HDTV антенну недорого

Вы слышали, что можно построить собственную антенну HDTV для приема цифровых наземных (DVB-T) сигналов. Звучит как хорошая идея и большая экономия. Вы планируете перерезать шнур, и это звучит идеально. Но возможно ли это?

Да, это так! Вот шесть способов, которыми вы можете сделать свою собственную антенну HDTV, используя предметы домашнего обихода.

причин построить антенну HDTV своими руками

Итак, почему вы можете выбрать самодельную антенну для приема цифрового телевидения? Не могли бы вы просто купить одну из лучших телевизионных антенн? Использовать вместо этого кабельное или спутниковое телевидение?

Ну, на ум приходит несколько причин:

• Эфирное телевидение дешевле, чем кабельное, и вы хотите перерезать шнур (но сначала рассмотрите эти подводные камни, связанные с перерезанием шнура).
• Вы не можете позволить себе заводскую антенну.
• Ваша антенна унесло ветром во время шторма, и вам срочно требуется замена.
• Вам просто нравится создавать собственное снаряжение.

Что бы ни побудило вас построить собственную антенну HDTV, у вас есть несколько вариантов. Каждый из них имеет немного другой дизайн, и все они могут быть построены с использованием предметов домашнего обихода.

Неважно, насколько мал ваш бюджет. Если вы хотите принимать цифровые телевизионные сигналы по воздуху, эти четыре антенны идеальны.

Когда вы закончите, вы сможете принимать обычные телеканалы OTA. Если вы «перерезаете шнур», вам следует соединить эти бесплатные телеканалы с недорогим медиа-стримером, таким как Amazon Fire TV Stick или Raspberry Pi под управлением Kodi.

1. Самодельная телевизионная антенна из скрепки

Удивительно, но можно получать изображения по воздуху, используя скрепку в качестве телевизионной антенны, сделанной своими руками!

Это будет зависеть от силы сигнала, расстояния до передатчика и погодных условий, но

При благоприятном уровне сигнала, расстоянии передатчика и погодных условиях вы можете смотреть телевизор, используя обычные канцелярские принадлежности!

Как показано в видео, все, что вам нужно сделать, это развернуть скрепку в форме буквы L. Подключите более короткий конец к коаксиальному кабелю, который затем подключите к телевизору.

По общему признанию, это самое простое. Чтобы это работало, вам нужен длинный кабель, чтобы подняться на высоту крыши. На видео ютубер LaneVids вешает свой кабель на чердак и ведет зрителя к своему основному телевизору. Изображение четкое, хотя иногда и дергается, но длина этой самодельной телевизионной антенны всего несколько дюймов!

Здесь стоит добавить, что в некоторых (хотя и редких) случаях скрепка может даже не потребоваться. Опять же, это зависит от погодных условий, но некоторые пользователи сообщают, что сигналы цифрового телевидения принимаются только по кабелю.

Хотя он должен быть направлен в правильном направлении, этого может быть достаточно для приема сигнала HDTV.

2. Самодельная телевизионная антенна из картона и фольги

Чуть более сложный вариант, эта версия самодельной антенны HDTV обойдется вам менее чем в 5 долларов. С более чем миллионом просмотров, мы считаем, что довольно много людей используют эту телевизионную антенну DIY.

Для этой сборки требуется:

• 4 куска картона или пенопласта (два размером 8 x 11 дюймов, два размером 8 x 8 дюймов)
• 1 лист алюминиевой фольги
• Этот шаблон для печати

Вам также понадобится клей ПВА, степлер и горячий клей.

Когда вы закончите, у вас должна быть легкая коробчатая антенна, готовая к приему телепередач.

(Хотя общая сумма в 5 долларов, вероятно, является минимальным минимумом. Если у вас уже есть большая часть материалов, вам не нужно тратить более 10 долларов.)

3. Самодельная антенна «Фрактал»

Визуально ошеломляющая антенна для приема HDTV, эта самодельная сборка, вероятно, является наиболее эстетически привлекательной версией этого проекта.

Требуется:

• Лист алюминиевой фольги
• 1 симметричный преобразователь
• 2 коротких провода
• 1 лист прозрачного гибкого пластика

Для сборки требуется две печатные копии шаблона, каждая из которых приклеена к листу фольги и вырезана вне. В свою очередь, они должны быть приклеены к каждой стороне пластикового листа, убедившись, что они выровнены.

С помощью проводов, прикрепленных скобами или приклеенных к «ножкам» фрактальной конструкции, подключите балун к антенне. и ваш обычный коаксиальный кабель подключен.

Отправляйтесь на Hackaday, чтобы получить шаблон и полные шаги для этой сборки.

4. Вешалка для одежды Телевизионная антенна своими руками

Наконец, вот один из наших собственных проектов антенны HDTV. Хотя эта самодельная антенна больше и уродливее, чем другие проекты, она также является самой прочной. Я построил его в 2015 году, и он до сих пор работает.

Ключевыми компонентами этой сборки являются:

• Короткий отрезок дерева 3×1
• 8 металлических вешалок для одежды
• 2 одноразовых решетки для барбекю
• 18 винтов и 18 подходящих шайб
• Немного проволоки

Стоит отметить, что эта версия антенны больше сложнее, чем другие.

Как и положено проекту, который больше и крепче, это займет больше времени, чем другие сборки. Однако после тестирования и монтажа вы сможете надежно принимать эфирное цифровое телевидение.

В видео выше я проверяю его внизу, и сигнал достаточно хороший. Однако с тех пор, как он переместился на крышу, результаты были идеальными.

Подробные инструкции см. в нашем руководстве по антенне HDTV.

5. Большая Берта: самодельная антенна для приема на большие расстояния

Построен еще в 2009 году, по состоянию на 2018 год эта самодельная антенна для цифрового телевидения оставалась в эксплуатации. Выносливая и долговечная, «Большая Берта» также огромна.

Причина этого в том, что он предназначен для приема сигналов HDTV, транслируемых на большие расстояния. В то время как другие сборки в этом списке идеально подходят для использования в городе и пригороде, «Большая Берта» предназначена для сельской местности.

По сути, Большая Берта — это ТВ-антенна, сложенная вдвое и закрепленная на алюминиевой стойке. Готовая сборка огромна, а результаты впечатляют.

Узнайте, как сделать самодельную телевизионную антенну, следуя подробным инструкциям.

6. Телевизионная антенна сверхдальнего действия своими руками

Если вам недостаточно Большой Берты, чтобы смотреть телевизор в отдаленных сельских районах, попробуйте это.

Описанный как «Сверхдальнобойная осевая/винтовая «сельская» антенна», он действительно огромен. С помощью видео выше вы можете увидеть концепцию и эволюцию этого проекта телевизионной антенны своими руками. Хотя видео более длинное, основные моменты собраны в начале.

Длинный кусок дерева, много проволоки и круглая решетка для барбекю очень пригодятся для этого проекта.

Хотя подробные планы этой замечательной сборки недоступны, вы можете собрать достаточно информации из видео, чтобы построить свою собственную.

Самодельные антенны HDTV легко и дешево

Хотя мы перечислили их здесь в порядке сложности, каждый из этих самодельных антенн представляет собой сравнительно простую сборку. После того, как вы это сделаете, вам нужно будет потратить некоторое время на тонкую настройку; убедитесь, что вы знаете, где находится ближайший передатчик.

Если антенна правильно выровнена (и находится на наилучшем угле места), должно быть получено хорошее телевизионное изображение.

Мы показали вам, как собрать шесть антенн своими руками:

1. Антенна с помощью скрепки
2. Антенна из картона и фольги
3. Фрактальная антенна
4. Антенна на вешалке
5. Большая Берта
6. Сверхдальнобойная телевизионная антенна своими руками

использовать с цифровым телевидением. Если вы хотите получать аналоговые сигналы, вам понадобится другое решение.

Кроме того, если в вашем телевизоре нет встроенного цифрового декодера, вам необходимо его приобрести. Коаксиальный кабель от антенны должен быть подключен к этому.

Если вы новичок в технологиях «сделай сам», сначала попробуйте некоторые основные исправления, чтобы подготовиться, прежде чем продолжить.

Самодельная цифровая телевизионная антенна DVB-T2

Телевидение сегодня есть в каждом доме. С развитием техники меняется качество телевизионных сигналов и способы их передачи. И если вчера использовалось допотопное аналоговое вещание, то сегодня упорно обсуждается исключительно цифровое.
В России вещанием занимается государственная компания РТРС. С 2012 года постановлением правительства признан единый стандарт цифрового эфирного телевидения DVB-T2, мультиплексный стандарт цифрового вещания. РТРС, как единственный эфирный оператор, предлагает для бесплатного просмотра два мультиплексных пакета (РТРС-1 и РТРС-2). Все, что вам нужно, это современный приемник-антенна, один из вариантов которого мы сегодня предлагаем сделать своими руками.

За основу этой самоделки была взята разработка инженера Харченко К.П., который предложил аналогичные антенны для дециметрового диапазона (ДСК), популярные в 90-е годы прошлого века. Это похоже на апертурные антенны, в основе которых лежит облучатель в виде зигзага. Сигнал накапливается плоским рефлектором, который по размерам превышает вибратор не менее чем на 20%.
Телевизионный сигнал передается волнами с горизонтальной поляризацией. В упрощенном виде такая антенна представляет собой два горизонтальных петлевых вибратора, соединенных между собой параллельно, но разъединенных в месте присоединения фидера (кабеля). Габаритные размеры даны на основании статьи Харченко «Антенна диапазона ДЦВ», и рассчитываются по предложенным формулам. По этой технологии такие антенны можно рассчитать даже на слабый сигнал около 500 МГц.

Что нужно для сборки антенны

Материалы:

• Решетка для барбекю;
• Аэрозольная краска для автомобилей;
• Растворитель или ацетон;
• Набор сверл для обычной дрели;
• Кабель телевизионный коаксиальный — не более 10 м;
• Полметра трубы ПВХ ХВ, диаметр — 20 мм;
• Дюбели металлические для гипсокартона;
• Провод медный для антенного вибратора, диаметр жилы — 2-3,5 мм;
• Две тонкие металлические пластины.

Инструменты:

• Мощный паяльник на 100 Вт;
• Отвертка с насадками;
• Пистолет для горячего клея;
• Плоскогубцы, молоток, кусачки;
• Малярный нож, рулетка, карандаш.

Приступаем к антенне

Изготовление каркаса вибратора

Отмеряем необходимую длину медного провода с запасом около 1см. Также можно использовать медную или алюминиевую трубку диаметром до 12 мм.

Медную жилу зачищаем от изоляции, и выравниваем молотком по твердой поверхности. Отметьте середину и сделайте изгиб на 90°. Аккуратнее всего это получится сделать в тисках, слегка зажав медную жилу и выровняв ее молотком.

По нашим расчетам стороны квадратов будут 125 мм. Отмечаем их рулеткой, и производим загибы.

С одного конца откусить бокорезами небольшой фрагмент, сделав кончик заостренным под 45°. Согнув второй квадрат, проводим ту же процедуру, откусив конечный конец жилки. Квадраты для этого можно немного расправить.

На средних сгибах квадратов добиваемся расстояния 10-12 мм. На концах делаем неглубокие надрезы напильником. Это поможет нам стянуть вместе оба свободных конца, и зафиксировать их тонкой медной проволокой.

При помощи жидкой канифоли или флюса паяльником лужим средние изгибы. Это необходимо сделать со всех сторон медного сердечника вибратора.

Зачищаем коаксиальный кабель 4-5 см. Скручиваем оплетку или внешний проводник в единый провод, оборачиваем его вокруг одного из изгибов. Припаяйте его к медному сердечнику паяльником.

Зачищаем изоляцию внутреннего проводника, а также оборачиваем ею следующий изгиб каркаса. Припаивать его нужно аккуратно придерживая пассатижами изоляцию, т. к. от температуры она может просто сместиться от центра. Сначала нагреваем рамку в зоне пайки, а уже потом сам проводник.

Подвод коаксиального кабеля закрепляем нейлоновой стяжкой, обезжириваем растворителем и изолируем места пайки горячим клеем с помощью пистолета. Исправить дефекты получившейся литой формы клея можно с помощью фена.

Отражатель для приготовления пищи

Мы используем недорогую сетку для барбекю в качестве отражателя или отражающего экрана. Это хороший материал, так как даже стальные образцы таких изделий покрыты антикоррозийным анодированным покрытием, не говоря уже о нержавеющей стали. Подойдет и теплообменник от современного холодильника или гриль-сушилка для посуды. Главное, чтобы этот элемент по возможности не ржавел на воздухе.
Решетка отражателя должна быть больше, чем рамка вибратора, но не обязательно симметрична. Обрезаем захваты ручки, в нашей конструкции они будут лишними.

Рамку антенны размещаем посередине рефлектора, и размечаем места ее креплений. Для крепления можно использовать две пластины из любого металла. Изгибаем их по решетке, и сверлим отверстия диаметром 5 мм.

Собираем антенну

Отрезаем два отрезка трубы ПВХ длиной 75 мм, и вкручиваем их в конец каждого шурупа, отрезая выступающие части. У дюбелей для гипсокартона отломите заостренные концы и ввинтите их в противоположный конец трубок.

Обе стойки ПВХ крепим к планкам на рефлекторе саморезами. Залудить раму на торцах, подходящих к стойкам для лучшей теплоотдачи.

На стойках отмечаем высоту 68 мм, и ставим на риск. Концы каркаса нагревают паяльником, и припаивают к стойкам до нужных отметок.

Заливаем концы стоек горячим клеем, надежно фиксируя раму вибратора у их основания. Определяем положение троса относительно установки антенны, и фиксируем его на раме капроновыми стяжками.

Поскольку окисление ухудшает качество принимаемого сигнала, необходимо защитить рамку рефлектора. Использование аэрозольной краски совсем не сложно сделать.

Поскольку у нас решетчатый экран, закрепить готовую антенну на мачте или секции трубы с помощью хомутов очень просто. На противоположном конце телевизионного кабеля монтируем стандартный телевизионный разъем F. Закрываем его для изоляции термоусадочным кембриком, и нагреваем.

Втыкаем штекер в штекер телевизора. Подключаем кабель к ресиверу цифрового телевидения или напрямую к телевизору с цифровым тюнером, и наслаждаемся бесплатным просмотром телеканалов в цифровом качестве.

По возможности такую ​​антенну следует размещать в направлении ретранслятора.
