Как самостоятельно собрать компьютер в домашних условиях. Как собрать процессор своими руками


Как собрать системный блок самому. Пошаговое руководство

Тем, кто решили собрать свой собственный компьютер с нуля, а не покупать готовый системный блок, полезно будет знать о том, как собрать правильно отдельные элементы в единое работоспособное целое. Представляю вашему вниманию руководство, как собрать компьютер.

Содержание

    1. Что покупать
    2. Установка процессора и радиатора — Intel
    3. Установка процессора и радиатора — AMD
    4. Установка памяти оперативной памяти (RAM)
    5. Установка блока питания
    6. Установка материнской платы в корпус
    7. Установка памяти (HDD / SSD)
    8. Установка видеокарты
    9. Подключение питания к материнской плате
    10. Выводы

Что покупать

Первый шаг купить минимально необходимый набор для запуска компьютера

  • корпус
  • источник
  • материнская плата
  • система охлаждения процессора
  • оперативная память
  • Видеокарта (не всегда требуется дискретная)
  • жесткий диск

Необходимо понимать, что все купленные элементы должны иметь совместимость.

При покупке материнской платы и процессора, сокет (проще говоря площадка куда вставляется процессор) на плате и у CPU должен быть одинаковый. Данный параметр всегда указывается в технических характеристиках, например Intel Core i3-4130, имеет сокет LGA1150, его мы можем вполне установить на плату ASRock H81M. Также необходимо учесть разъем для ОЗУ, в момент выхода статьи, самый распространенный DDR3, следовательно, и память нужно покупать DDR3.Начинаем с корпуса, которое будет “домом” для всех остальных компонентов. После распаковки открутите боковую панель.Видим готовые отверстия под крепеж системной платы. Все что нужно, «примерить» плату к отверстиям, и закрепить. Отверстий бывает много, так как некоторые корпуса рассчитаны на материнки разных типоразмеров(форм-факторов).крепление материнской платы

pc_2

pc_3

pc_4

Однако, прежде крепить материнскую плату, нужно на нее установить некоторые элементы.

Установка процессора и системы охлаждения Intel

Открываем процессорный разъем, используя фиксатор, показанный на рисунке. Вещь довольна деликатная, не нужно прилагать больших усилий.

pc_7

После открытия слота, обратите внимание на процессор. В случае с Intel, есть специальная кромка, а на материнской плате направляющая, которые не дадут вам вставить процессор не правильно. Что существенно упрощает нам жизнь, кто знаком с электроникой, знают как нужно заморачиваться с микросхемами, чтобы их правильно припаять к плате. Направляющих, как правило, на плате нет, только точка в углу микросхемы, показывающая первую ножку.

1368458240_1

pc_10

После установки процессора заканчиваем процедуру, защищая гнездо: закрываем так же, как и открывали раньше.

установка процессора

Следующий важный шаг подключение системы охлаждения.

Кулер часто идет в комплекте с покупаемым процессором, если его нет, то производитель процессора имеет список рекомендуемых к подключению

Обязательно нужно помнить о термопасте. В на некоторых радиаторах уже нанесена термопаста, если ее нет, то нужно нанестиОбратите внимание система охлаждения крепится с помощью четырех защелок.Они должны отлично вставляться в отверстия на плате, по углам рядом с сокетом.Cooler_i5_1.sm

защелка системы охлаждения Intel

Собственно в отверстия мы его и устанавливаем, и начинаем без большого усилия прижимать, до тех пор пока не услышите четыре щелчка.отверстия для установки в системы охлаждения

установка системы охлаждения

pc_17

Осталось нам только подключить к системе питания вентилятор, на плате разъем обозначается как CPUF AN , к нему и подключаем)вид разъема CPUF AN, для питания кулераpc_19

Если вы купили охлаждение отдельно, вы решили что стандартного вам не достаточно. Тогда непременно необходимо будет наносить термопасту. Просто нанесите небольшое количество на центр процессора и размажьте его по всей поверхности, старой кредитной или ненужной пластиковой картой, точно подогнать поверхность процессора и охладителя

наносим термопасту

Примечание: Покупая систему охлаждения не забудьте отклеить пленку

pc_65

Установка системы процессором и радиатором — AMD

Рассмотрим, что в случае AMD CPU установка системы охлажденияpc_61

В начале разблокируем сокет, потянув за металлическую ручку, непосредственно примыкающую краю

pc_62

Ножки AMD процессоров располагаются так, что в слот можно вставить только одним способом: как и в случае Intel невозможно установить процессор иначе, чем задумал производитель. Вставили и закрепили.pc_63

Затем наносим термопасту…pc_66Совмещаем плоскости процессора и базу систему охлаждения

pc_67

Способы крепления у кулеров разные, и все они указаны в руководстве, сложностей не должно быть. В нашем случае, рядом с сокетом имеем пластиковую основу с выступами. Металлическое крепление идет в комплекте с охлаждением.крепление кулера на AMD

pc_70

Установка памяти (RAM)

Последний элемент, который мы можем установить на этой фазе – это ОЗУ.Для этого необходимо найти слоты ОПЕРАТИВНОЙ памяти, расположенные рядом с сокетом процессора.

Слоты установки ОЗУ

Перед установкой памяти необходимо проверить руководство по эксплуатации материнской платы, чтобы выяснить в какие слоты устанавливать в первую очередь (если количество модулей меньше четырех). В нашем случае, это синие слоты. Открываем защелки

pc_21

Вставляем модули должным образом

pc_22

pc_23

После установки в слот памяти возвращаем пластиковые защелки в исходное положение

pc_24

На данном этапе должны получить материнскую плату с процессором, охлаждением и модулями памяти. На некоторое время откладываем все в сторону и переходим к корпусу и блоку питания.

Установка блока питания

Блок питания устанавливаем в нижней части корпуса.pc_25

Закрепляем его вентилятором ВНИЗ.

pc_26

Такое положение обеспечивает ему идеальное условия работы: устройство постоянно имеет доступ к холодному воздуху из-под корпуса и одновременно исключает попадания теплого воздуха, который из него выбрасывается на другие элементы, и ничего дополнительно не греется.На задней панели корпуса, зафиксируйте адаптер питания, прикручивая четыре болта.

pc_27

Если блок питания не имеет съемных проводов, то просто мы пропускаем все провода через резиновые втулки на заднюю панель корпуса.Если же модульная (съемные кабеля), то сначала необходимо подключить необходимые кабели, в том числе питание PCI Express (для видеокарты) и SATA (для носителей данных).pc_49

pc_50

pc_51

pc_52

pc_53

Только теперь весь пучок проводов из блока питания, мы пропускаем через резиновые шланги за лоток с материнской платой.

Установка материнской платы в корпус

Вставляем плату в корпус, в корпусе должно быть специально выделенное место для нее.pc_29Ни ставим никаких прокладок и подкладок, используем только набор идущий в комплекте (болты плюс стойки)IMG_5436Затем необходимо подключить внешние порты USB, расположенные на передней панели, а также кнопки питания (Power) и сброса (Reset), два индикатора, отображающие активность носителей данных и питания.Сначала мы ищем разъем подписаный как USB, затем подключаем вилку

pc_47

А потом найдите пины (JFP1), связанных с кнопками и светодиодами, подключаем их к разъему, согласно маркировке рядом.jfb1



pc_46

mb

Установочные носители (HDD / SSD)

Говоря о креплении жестких дисков, опять же все индивидуально. В нашем случае имеем стойку с пластиковыми салазками. Крепим на эти салазки жесткий диск, и вставляем в стойку.pc_31

pc_32

pc_33Далее необходимым шагом является подключение носителя/носителей с материнской платой при помощи сигнальных кабелей SATA, а также доведение до них питания.

pc_45Для этого найдите на плате маленькие разъемы подписанные как SATA. В инструкции к плате проверяем, какие из них являются самыми быстрыми (SATA 3 — 6 Гб/с), и именно к ним подключаем диск, на который будем ставить систему, особенно если система будет установлена на SSD. Другие носители удовлетворят в полной объеме и более медленная скорость (SATA 2 — 3 Гбит/с).pc_59

pc_60В первую очередь, подключаем кабель питания, а потом уже сигнальный кабель

Установка видеокарты

Видеокарта-это последний элемент (в рамках базовой конфигурации), который необходимо установить.pc_38Ищите первый свободный порт PCI Express x 16 (синий, ближе к системы охлаждения процессора на фото ниже). Сначала разбираемся пробками. 99% имеющихся в настоящее время видеокарты нуждаются в пространстве, занимаемыми двумя плашками сзадиpc_34

pc_41Как и в случае слотов для модулей памяти, в слоте PCI Express есть небольшие выступы, которые не дадут ошибочно поставить видеокарту. У вас просто нет выбора, вы все сделаете правильно.pc_40

pc_42

Затем закрепляем видео карту.pc_43

pc_44

Подключение питания к материнской плате

Материнская плата питается через два провода. Один из них 24-контактный разъем, показанную на картинке ниже. Расположен на правой стороне платы, рядом с оперативной памятью.pc_54

Второй кабель для питания сердце компьютера – процессора. вставляем его в гнездо, расположенное в левом верхнем углу.

pc_55

Осталось «накормить» нашу видеокарту. В наиболее энергоемких (но мощный) моделях требуются две вилки, видно на снимке.

pc_56

pc_57

Перед закрытием корпуса нужно проверить работу кнопки питания ,перезагрузки и светодиодный информацию (ту часть, которая говорит вам, что ваш компьютер включен, и другие, которые указывает на активность HDD / SSD).

Итоги

Представления о том, что в сборке что-то чрезвычайно сложное, ошибочное. Действительно нужно не хило постараться, чтобы что-то испортить. Производители оборудования заботятся о удобстве пользователей, вводя физические ограничения: процессор можно вставить в разъем только в одном положении, невозможно подключение разъема питания неправильной стороной, или не к тому разъему. Самое страшное, что может произойти, вы можете забыть о каком-то из кабелей. Но не следует беспокоиться об этом: компьютеру ничего не будет, просто не запуститься до тех пор, пока провода не будут правильно подключены. Удачи!

texhepl.ru

Как собрать компьютер / Мастерская

У 3DNews большая и разнообразная аудитория. Ресурс посещают как матерые энтузиасты, собравшие далеко не один ПК, так и читатели, которые только начинают вникать во все премудрости компьютерной техники. Тестовая лаборатория элегантно скальпирует процессоры и разгоняет их до серьезных частот, проводит масштабные эксперименты по изучению долговечности накопителей, сравнивает десятки видеокарт в современных играх и участвует в авантюрах по закупке необычного железа за рубежом, но в то же время не забывает и про неопытных пользователей. Так появилась рубрика «Компьютер месяца», в которой предлагаются разнообразные конфигурации системных блоков. После знакомства с комментариями и личного общения с читателями сайта мне стало понятно, что пора подробно рассказать и показать новичкам, как предлагаемые в статье комплектующие собрать в единое целое. Именно этому и посвящен данный материал.

⇡#Выбор и совместимость комплектующих

Порой определиться с набором комплектующих, из которых будет состоять твой ПК, тяжелее, чем собственноручно собрать системный блок в домашних условиях. В продаже можно найти огромное количество процессоров, материнских плат и видеокарт. Можно долго спорить о том, какой бренд предпочтительнее, а также дискутировать на тему, чья графика быстрее, — главное, чтобы при окончательном выборе конфигурации все железо было полностью совместимо друг с другом. Кстати, именно такие системы я предлагаю в «Компьютере месяца». При соблюдении этого правила сборка системного блока мало чем отличается от игры в конструктор, в котором все детали подходят друг к другу. Размеры комплектующих, параметры монтажных отверстий и разъемы — все элементы компьютера строго регламентируются, а потому, например, не может быть такого, чтобы оперативная память стандарта DDR3 вдруг заработала бы на материнской плате со слотами DIMM, предназначенными для установки исключительно DDR4-модулей. Вы просто не сможете установить их в соответствующие разъемы.

Для полноценного функционирования системного блока необходимо приобрести следующие устройства: материнскую плату, центральный процессор, кулер, оперативную память, жесткий диск или твердотельный накопитель, видеокарту (если у ЦП или материнской платы нет встроенного графического ядра), блок питания и корпус. К дополнительным комплектующим можно отнести оптический привод, а также всевозможные дискретные устройства: сетевые и звуковые карты, дополнительное охлаждение.

Материнская плата — это основа любого компьютера. Именно от нее зависит, какие будут использованы процессоры, сколько модулей оперативной памяти, видеокарт и накопителей может быть установлено. Размеры системной платы играют важную роль и при выборе корпуса. На данный момент среди материнок самыми ходовыми считаются решения форм-факторов E-ATX (305 × 330 мм), ATX (305 × 244, 305 × 225 или 305 × 199 мм), mATX (244 × 244, 244 × 225 или 191 × 188 мм) и mini-ITX (170 × 170 мм), хотя самих типоразмеров подобных устройств насчитывается гораздо больше. Форм-фактор всегда указывается в технических характеристиках корпусов.

Само «жилище» для комплектующих тоже делится на типы в зависимости от размера и формы. Как правило, чем больше компьютерный корпус, тем более производительное железо мы можем установить в него, обеспечив при этом качественное охлаждение всех компонентов системы. Зависимость, впрочем, нелинейная — практика показывает, что и в компактных корпусах объемом 7-10 литров вполне реально собрать мощный игровой ПК. Просто предварительно придется более тщательно подбирать все комплектующие.

Среди ПК-корпусов наибольшей популярностью пользуются модели четырех типов: Midi-Tower (примеры — Deepcool Dukase и Zalman Z11 Neo), Full Tower (be quiet! Dark Base Pro 900), Mini-Tower (Fractal Design Define Nano S) и Slim Desktop (Fractal Design Node 202). Естественно, чем компактнее устройство, тем меньше у него посадочных мест под установку дискретных видеокарт, накопителей и корпусных вентиляторов. Например, в Node 202 объемом 10 литров можно установить исключительно 2,5-дюймовые жесткие диски и SSD. Все эти особенности добросовестный производитель указывает в технических характеристиках устройства.

Виды корпусов
  Full-Tower Midi-Tower Mini-Tower Slim Desktop
Ориентировочная высота 550+ мм До 500 мм До 400 мм До 400 мм
Поддерживаемый форм-фактор матплат E-ATX, ATX, mATX, mini-ITX E-ATX, ATX, mATX, mini-ITX mATX, mini-ITX mATX, mini-ITX
Количество слотов расширения 1-7 1-7 1-4 1-4
Форм-фактор блока питания ATX ATX ATX, SFX ATX, SFX
Рекомендуемая длина кабеля 4+4 ATX PS 12V для питания центрального процессора От 550 мм До 550 мм До 500 мм До 400 мм

При выборе комплектующих обратите внимание и на другие ограничения, которыми обладает любой компьютерный корпус:

  • максимальная высота процессорного кулера;
  • максимальная длина видеокарты;
  • максимальная длина блока питания.

Перед покупкой техники обязательно убедитесь в том, что все устройства совместимы друг с другом, не конфликтуют и точно помещаются в компьютерном корпусе. Самая простая логическая цепочка, которая не позволит вам приобрести неподходящие друг к другу комплектующие, выглядит следующим образом:

  • Определяемся с моделью центрального процессора.
  • Выбираем материнскую плату с подходящим для этого CPU сокетом.
  • Изучаем список совместимого оборудования материнской платы на официальном сайте и выбираем комплект оперативной памяти.
  • Выбираем накопители, которые совместимы с материнской платой.
  • Подбираем видеокарту, блок питания, процессорное охлаждение и корпус, в которые поместятся все комплектующие.

Опять же, приведенная последовательность ни в коем случае не является аксиомой. Так как сборка ПК — это всегда творческий процесс, то последовательность выбора железа может меняться. Например, вам понравился определенный корпус и хочется собрать систему своей мечты только в нем. Или же у вас на руках уже есть какие-то комплектующие, и требуется докупить все остальное.

Варианты установки системы водяного охлаждения: A — трехсекционные, двухсекционные и односекционные радиаторы; B — односекционный радиатор

Варианты установки системы водяного охлаждения: A — трехсекционные, двухсекционные и односекционные радиаторы; B — односекционный радиатор

Если в системном блоке будет использоваться необслуживаемая система водяного охлаждения для процессора или видеокарты, то дополнительно необходимо узнать размеры поддерживаемых радиаторов, а также места, в которых они могут быть установлены. Очевидно, что посадочные места для установки СВО совпадают с местами крепления вентиляторов. Односекционные радиаторы обычно устанавливают на задней стенке, двухсекционные и трехсекционные — на верхней и/или передней.

К сборке системного блока все готово

К сборке системного блока все готово

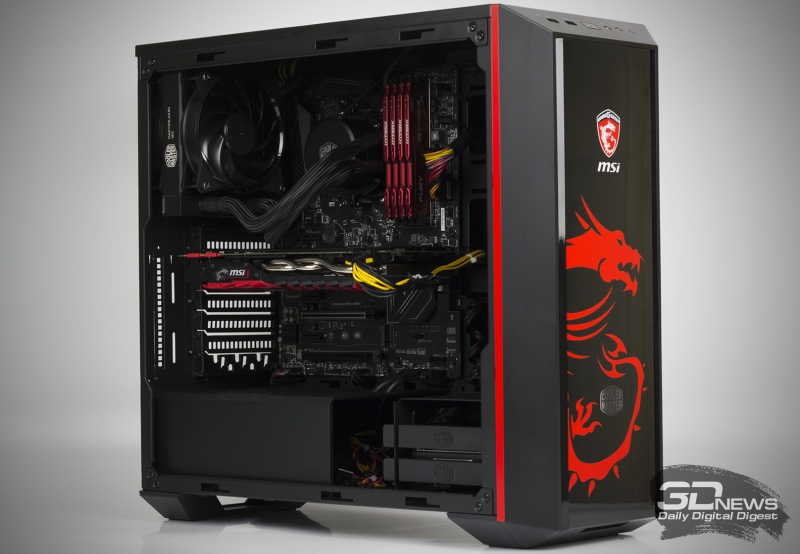

Для написания этого материала я, основываясь на приведенной выше последовательности выбора комплектующих, использовал следующий набор устройств:

  • центральный процессор AMD Ryzen 7 1700, сокет AM4, 3,0 (3,7) ГГц;
  • материнская плата MSI X370 GAMING PRO CARBON, сокет AM4, чипсет X370;
  • оперативная память Kingston HyperX Fury (HX426C16FR2K4/32), 4 × 8 Гбайт, DDR4-2666;
  • твердотельный накопитель Kingston HyperX Predator (SHPM2280P2H/480G), 480 Гбайт;
  • видеокарта MSI GeForce GTX 1070 GAMING X, 8 Гбайт;
  • блок питания Cooler Master MasterWatt, 500 Вт;
  • корпус Cooler Master MasterBox 5 MSI Edition;
  • процессорное охлаждение Cooler Master MasterLiquid 120.

Как видите, при подготовке этого материала используются самые распространенные форм-факторы — ATX для материнской платы и Midi-Tower для корпуса. Аналогичные варианты предлагаются в «Компьютере месяца» — потому что такой типоразмер наиболее универсален и пользуется наибольшей популярностью. Правда, не могу сказать, что процесс сборки в корпусах Mini-Tower и Slim Desktop принципиально чем-то отличается. Просто требования к подбору совместимого друг с другом железа оказываются заметно выше.

Дополнительно отмечу, что при подборе устройств учтены все современные веяния. Основным накопителем выступает модель Kingston HyperX Predator с интерфейсом PCI Express. А выбор в пользу Cooler Master MasterBox 5 MSI Edition сделан из-за возможности установки блока питания в нижней части шасси, а также наличия крепления для накопителей на заградительной стенке. Плюс большой популярностью пользуются необслуживаемые системы жидкостного охлаждения. Cooler Master MasterLiquid 120 — яркий представитель односекционных «водянок», которые уже из коробки готовы к работе. Остальные комплектующие подобраны таким образом, чтобы в конечном итоге получился производительный системный блок для работы и развлечений. Оптический привод не использовался. На мой взгляд, в 2017 году в нем нет никакой необходимости, да и Cooler Master MasterBox 5 MSI Edition (а также многие другие новые корпуса подобного формата) лишен посадочных мест под установку устройств в 5,25-дюймовые отсеки.

Принадлежности, которые пригодятся при сборке системного блока

Принадлежности, которые пригодятся при сборке системного блока

Для сборки системного блока вам точно понадобятся две крестовые отвертки с разным диаметром шлица, нейлоновые стяжки и кусачки. Возможно, пригодятся пассатижи — в дешевых корпусах резьбу нарезают на глаз, а также двухсторонняя клейкая лента, обезжиривающая жидкость и ватные палочки. Для того чтобы не поцарапать корпус и не повредить материнскую плату, я кладу все комплектующие на резиновый коврик. Антистатический браслет или перчатки тоже пригодятся новичкам, но, если честно, больше для придания уверенности в собственных силах. Так как сборка ПК — это в том числе и подключение мелких разъемов к материнской плате, то без хорошего освещения или фонарика под рукой точно не обойтись.

⇡#Шаг №1. Установка процессора и оперативной памяти

В руководстве пользователя материнской платы всегда присутствует описание установки всех основных компонентов и разъемов. Новички, держите эту книжку при себе. Последовательность выполнения шагов по сборке системного блока может меняться в зависимости от типа комплектующих. Например, иногда процессорный кулер лучше установить сразу же, а иногда — в предпоследнюю или последнюю очередь. Еще до закрепления материнской платы в корпусе следует установить центральный процессор и оперативную память в соответствующие гнезда.

Установка центрального процессора AMD Ryzen в гнездо AM4

Установка центрального процессора AMD Ryzen в гнездо AM4

Вы наверняка в курсе, что конструктивно процессоры AMD и Intel заметно отличаются друг от друга. Так, у чипов AMD выступающие контакты, именуемые железячниками «ногами», расположены непосредственно на подложке из текстолита. А вот чипы Intel такими элементами не располагают — для этих CPU контакты размещены непосредственно в сокете материнской платы.

Чипы AMD устанавливаются очень просто: поднимаем рычаг, кладем процессор на пластиковую подложку, опускаем рычаг.

Установка центрального процессора Intel в гнездо LGA115X

Установка центрального процессора Intel в гнездо LGA115X

Что касается решений Intel для платформ LGA115X, то здесь используется схожая методика: вместе с рычагом поднимаем прижимную рамку, устанавливаем процессор, опускаем рычаг и прижимную рамку.

Установка центрального процессора Intel в гнезда LGA2011 и LGA2011-v3

Установка центрального процессора Intel в гнезда LGA2011 и LGA2011-v3

В случае с платформами Intel LGA2011 и LGA2011-v3 для поднятия прижимной рамки потребуется высвободить из фиксирующих пазов два рычага.



Обратите внимание, что все центральные процессоры и материнские платы оснащены указателями и так называемой защитой от дурака. В принципе, вы не сможете установить чип в гнездо иным способом, поэтому при сборке компьютера НИКОГДА не применяйте силу. Защитой от неправильного подключения оснащены все элементы в системном блоке. Помимо центрального процессора, вы не сможете подключить каким-то иным образом кабели блока питания, корпусные разъемы, вентиляторы, дискретные устройства, накопители и оперативную память. Точнее, сможете, но для этого потребуется приложить максимум усилий. Думаю, о последствиях неправильной установки компонентов ПК лишний раз говорить не стоит.

Установка оперативной памяти

Установка оперативной памяти

После центрального процессора в слоты DIMM, расположенные обычно с правой стороны от центрального процессора, я устанавливаю оперативную память. MSI X370 GAMING PRO CARBON поддерживает ОЗУ стандарта DDR4, на печатной плате распаяно сразу четыре порта. В некоторых материнках их может быть всего два (чаще всего это либо самые дешевые устройства, либо решения форм-фактора mini-ITX, либо необычные эксперименты от производителей), в моделях для платформ LGA2011 и LGA2011-v3 — восемь. Обычно на текстолите все слоты DIMM промаркированы.

Большинство современных процессоров AMD и Intel имеют двухканальные контроллеры оперативной памяти. Поэтому в материнских платах и используется либо два, либо четыре слота DIMM. Поэтому же оптимальной считается установка либо двух, либо четырех модулей ОЗУ. В первом случае оперативная память устанавливается через один разъем. На некоторых материнских платах предусмотрены специальные указатели. Например, в MSI X370 GAMING PRO CARBON модули устанавливаются в слоты DIMMA2 и DIMMB2 — именно в таком случае оперативная память будет работать в двухканальном режиме. В других матплатах встречаются надписи типа DDR4_A1/DDR4_A2/DDR4_B1/DDR4_B2, DIMM_A1/DIMM_A2/DIMM_B1/DIMM_B2, DDR4_1/DDR4_2/DDR4_3/DDR4_4 — в таких случаях для обеспечения работы двухканального режима модули необходимо установить в слоты DDR4_A1/DDR4_B1, DIMM_A1/DIMM_B1 и DDR4_1/DDR4_2 соответственно.

Защита «от дурака» у оперативной памяти

«Защита от дурака» у оперативной памяти

Я уже говорил, что неправильно вставить оперативную память не получится, так как в конструкции разъемов DIMM используется перемычка. Она применяется в том числе и для того, чтобы пользователь не смог «втиснуть» в материнскую плату, поддерживающую DDR4, модули другого стандарта.

Платы оперативной памяти фиксируются при помощи защелок, расположенных по краям слотов DIMM. В некоторых материнских платах такие защелки расположены только на одной стороне разъемов. Это сделано для того, чтобы пользователь мог беспрепятственно менять модули ОЗУ, не снимая, например, при этом видеокарту.

Установка боксовых кулеров (слева направо): для платформ AMD AM1/AM2/AM2+/AM3/AM3+/FM2/FM2+; для платформы AMD AM4; для платформ Intel LGA115X

Установка боксовых кулеров (слева направо): для платформ AMD AM1/AM2/AM2+/AM3/AM3+/FM2/FM2+; для платформы AMD AM4; для платформ Intel LGA115X

После установки ЦП и ОЗУ вы можете сразу же установить процессорный кулер, но только если в его конструкции используется радиатор небольшого размера. Применение габаритной системы охлаждения затруднит монтаж материнской платы, а также последующее подключение проводов. На фотографии выше приведены примеры установки боксовых кулеров — так называются СО, которые продаются вместе с процессорами. Кулеры для платформ AMD AM3+ и FM2+ крепятся при помощи пластиковых «ушей» — за них цепляется специальная металлическая скоба с проушинами. Боксовое охлаждение для чипов Ryzen устанавливается иначе, здесь придется поработать отверткой: сначала снять пластиковое крепление, а затем прикрутить радиатор к бекплейту. Кулер для процессоров Intel крепится при помощи пластмассовых клипс: устанавливаете радиатор на ЦП и нажимаете на защелку, пока не услышите характерный щелчек. В общем, в случае с установкой боксовых систем охлаждения проблем даже у новичков возникнуть не должно.

На подошву некоторых кулеров уже нанесена термопаста — ее применение заметно увеличивает эффективность отвода тепла от CPU. В любом случае термопаста всегда идет в комплекте с процессорным охладителем. Например, вместе с Cooler Master MasterLiquid 120 шел небольшой тюбик, которого тем не менее должно хватить на 3-4 раза. Пожалуйста, не забудьте снять защитную пленку перед установкой системы охлаждения, если таковая имеется на основании устройства. Процесс нанесения термопасты описан в пункте под номером пять.

А вот установка других кулеров производится в индивидуальном порядке, так как каждый изготовитель использует крепежный набор собственной разработки. Поэтому сразу же доставайте из упаковки от СО инструкцию. Большинство устройств оснащены универсальными крепежными механизмами, которые подходят как для процессоров AMD, так и для Intel. Правда, ответная часть крепления, которая должна быть предварительно зафиксирована на плате, у разных платформ разная. Список поддерживаемого оборудования, а также размеры кулера всегда указаны в технических характеристиках. И все же в продаже достаточно моделей, которые совместимы только с одной определенной платформой.

Еще раз: если устройство большое или же, как в моем случае, применяется необслуживаемая система жидкостного охлаждения, то на первом этапе достаточно закрепить на плате заднюю пластину и рамки, за которые и будет держаться радиатор кулера. Сам радиатор мы установим в предпоследнюю очередь, после того как к материнской плате будут подключены все кабели. Да, в корпусах уровня Cooler Master MasterBox 5 MSI Edition заградительная стенка имеет окно для доступа к бекплейту кулера, но далеко не всегда им удобно пользоваться.

Расположение башенных кулеров

Расположение башенных кулеров

Если говорить о воздушных процессорных охладителях, то наиболее популярными считаются кулеры башенного типа. В зависимости от используемой платформы и от конкретной модели радиатор СО может быть установлен в двух положениях. В первом случае вентилятор кулера будет выдувать воздух через заднюю стенку корпуса, во втором случае — через верхнюю. Правильный вариант установки определяет форма используемого корпуса. Так, в случае с моделями форматов Full-, Midi- и Mini-Tower лучше использовать первый вариант. Важно, чтобы применяемая СО не перекрывала слоты расширения, а также не упиралась в элементы охлаждения подсистемы питания материнской платы. Вот, например, MSI X370 GAMING PRO CARBON не конфликтует даже с самыми крупными башенными охладителями. А еще широкий процессорный кулер может помешать установке модулей оперативной памяти с высокими радиаторами охлаждения. Поэтому лучше использовать компактные комплекты ОЗУ, такие как Kingston HyperX Fury например, или же на 100 % удостовериться в том, что охлаждение CPU и память не будут конфликтовать друг с другом.

В нашей сборке применяется необслуживаемая система жидкостного охлаждения Cooler Master MasterLiquid 120, поэтому ее установка будет производиться в предпоследнюю очередь (шаг №5).

Коннекторы для подключения вентиляторов

Коннекторы для подключения вентиляторов

Вентиляторы кулера и корпуса подключаются к материнской плате при помощи 3- и 4-контактных разъемов. У MSI X370 GAMING PRO CARBON подобных элементов распаяно сразу шесть штук, что очень удобно. Количество таких портов никак не регламентируется, но минимум два разъема на плате должны присутствовать: для подключения вентилятора CPU-кулера и для системной (корпусной) крыльчатки. Все коннекторы маркируются соответствующим образом: CPU_FAN, SYS_FAN (или CHA_FAN). Иногда 4-контакнтный разъем, предназначенный для процессорного охладителя, выделяют другим цветом (чаще всего белым). А еще в платах среднего и высокого ценовых диапазонов можно встретить коннектор PUMP_FAN. Он предназначен для подключения ротора помпы водяного охлаждения, но в то же время подходит и для любых других вентиляторов. Просто через этот порт передается ток большей силы.

Разъем с тремя контактами не позволяет регулировать обороты подключенного к нему вентилятора. А вот 4-пиновый порт обладает такой возможностью, причем современные материнские платы умеют регулировать частоту вращения «вертушек» как с широтно-импульсной модуляцией (вентиляторы с четырьмя контактами), так и без нее (вентиляторы с тремя контактами).

При нехватке разъемов для подключения корпусных вентиляторов помогут всевозможные переходники. Это может быть обычный разветвитель, позволяющий подключить к одному 3- или 4-контактному порту сразу несколько крыльчаток. Или же кабель, подключаемый к разъему MOLEX или SATA. А еще существуют такие устройства, как реобасы, хотя их популярность никогда не была высокой. Впрочем, некоторые корпуса изначально оснащены простенькими (чаще всего — трехпозиционными) контроллерами, управляющими частотой вращения вентиляторов при помощи понижения напряжения с 12 до 7 или 5 В.

В случае с нашим ПК необходимости в дополнительных переходниках и разветвителях нет, так как требуется подключить к материнской плате только два вентилятора СВО и одну корпусную крыльчатку.

⇡#Шаг №2. Установка материнской платы и подключение разъемов корпуса

Теперь, когда центральный процессор и оперативная память подключены к материнской плате, пора начинать работать с корпусом.

Внутреннее устройство Cooler Master MasterBox 5 MSI Edition

Внутреннее устройство Cooler Master MasterBox 5 MSI Edition

Уже давно в Tower-корпусах блок питания устанавливается преимущественно снизу. Сделано это как из эстетических соображений (так удобнее и проще прокладывать провода), так и ради увеличения эффективности охлаждения, в первую очередь самого PSU. Однако в продаже встречаются модели корпусов и с иными вариантами установки БП.

Посадочные места для установки блока питания, 2,5-дюймовых накопителей и 3,5-дюймовых накопителей

Посадочные места для установки блока питания, 2,5- и 3,5-дюймовых накопителей

В конструкции Cooler Master MasterBox 5 MSI Edition предусмотрена небольшая корзина с салазками, в которой помещаются два 3,5-дюймовых жестких диска. Более компактные 2,5-дюймовые накопители крепятся на заградительной стенке.

Установка заглушки от I/O-панели материнской платы

Установка заглушки от I/O-панели материнской платы

Установка материнской платы начинается с закрепления заглушки I/O-панели в специально отведенном для этого прямоугольном отверстии. Никаких сложностей у вас не возникнет. Заглушка всегда идет в комплекте вместе с материнской платой.

Крепеж: винт-стойка для установки материнской платы; винты для закрепления материнской платы, видеокарт и блока питания; винты для закрепления накопителей

Крепеж: винт-стойка для установки материнской платы; винты для закрепления материнской платы, видеокарт и блока питания; винты для закрепления накопителей

Крепежные принадлежности всегда поставляются в комплекте с корпусом. Вместе с Cooler Master MasterBox 5 MSI Edition я нашел три типа винтов, а также пластиковые клипсы для установки дополнительных вентиляторов. В других корпусах вариантов крепежа может быть больше. В некоторых моделях винты-стойки, необходимые для установки материнской платы, уже вкручены в соответствующие резьбовые отверстия на заградительной стенке. В случае с Cooler Master MasterBox 5 MSI Edition эту процедуру придется проделать самостоятельно.

Итак, корпус поддерживает установку материнских плат форм-факторов mini-ITX, mATX, ATX и даже E-ATX. На стенке присутствуют условные обозначения (схожая памятка используется во многих моделях). Так как в сборке используется плата форм-фактора ATX, то необходимо вкрутить все восемь винтов-стоек в резьбовые отверстия, помеченные буквой «А». Однако не все материнки, относящиеся к данному типоразмеру, соответствуют параметрам длины и ширины 305 × 244 мм. Например, MSI Z270A-PRO уже MSI X370 GAMING PRO CARBON на 19 мм, поэтому ее невозможно закрепить в корпусе по правому краю. Следовательно, при подключении проводов от блока питания или монтаже модулей памяти в слоты DIMM текстолит будет прогибаться. Аккуратнее устанавливайте эти элементы в подобных случаях.

Подключение органов управления и разъемов корпуса к материнской плате

Подключение органов управления и разъемов корпуса к материнской плате

После того как материнская плата закреплена, лично я сразу же подключаю органы управления и разъемы фронтальной панели корпуса. На переднюю стенку Cooler Master MasterBox 5 MSI Edition выведены два порта USB 3.0 А-типа, два 3,5-мм мини-джека для наушников и микрофона, а также клавиши включения системы и принудительной перезагрузки. Сложности могут возникнуть только при подключении органов управления — это пучок проводов с разъемами Power LED- и Power LED+ (передают информацию индикатору состояния компьютера), Power SW (отвечает за работу клавиши включения), HDD LED- и HDD LED+ (передает информацию индикатору активности накопителей), а также Reset SW (отвечает за работу кнопки принудительной перезагрузки). Некоторых элементов может не быть на «морде» корпуса, так как не все устройства оснащены, например, клавишей Reset или LED-индикаторами. Однако во всех случаях эти разъемы подключаются в определенной последовательности, как это показано в таблице ниже. Просто производители материнских плат используют собственные обозначения по сути одной и той же контактной площадки: JFP1 в матплатах MSI; PANEL в ASUS; PANEL1 в ASRock и F_PANEL в GIGABYTE.

Power LED+ Power LED- Power SW Power SW
HDD LED+ HDD LED- Reset SW Reset SW

Кроме того, среди внутренних разъемов на материнской плате могут присутствовать контактные площадки для подключения портов USB 3.1 и USB 2.0, RGB-лент, модуля TPM, FP-аудио и спикера.

⇡#Шаг №3. Установка и подключение накопителей

Современные платформы AMD и Intel позволяют установить несколько типов накопителей. В продаже вы легко найдете SSD с интерфейсами SATA 6 Гбит/с и PCI Express.

Установка накопителей

Установка накопителей

Жесткие диски форм-фактора 3,5’’ в Cooler Master MasterBox 5 MSI Edition удобно устанавливать в корзину. Пластиковые салазки оснащены системой безвинтового крепления, а также имеют антивибрационные шайбы. Сюда же могут быть помещены и 2,5-дюймовые запоминающие устройства, но в таком случае придется дополнительно поработать отверткой.

SSD с разъемом SATA 6 Гбит/с и компактные HDD, подключаемые к материнской плате при помощи гибкого кабеля, крепятся в том числе и к разделительной стенке. Выглядит подобное решение весьма привлекательно. На каждый накопитель приходится по четыре винта.

Установка M.2-накопителя при помощи платы PCI Express x4

Установка M.2-накопителя при помощи платы PCI Express x4

В нашем системном блоке основным накопителем выступает модель Kingston HyperX Predator объемом 480 Гбайт. В комплекте с этим SSD идет плата расширения с интерфейсом PCI Express x4 — она пригодится тем пользователям, у которых нет порта M.2 на материнской плате. MSI X370 GAMING PRO CARBON располагает сразу двумя такими разъемами: к верхнему подведено четыре линии PCI Express 3.0, к нижнему — тоже четыре линии, но PCI Express 2.0. Поддерживается установка накопителей длиной 42, 60, 80 и даже 110 мм, хотя самым распространенным форматом на сегодняшний день является типоразмер M.2 2280 (где «22» — это ширина печатной платы в миллиметрах, а «80» — длина).

Форм-фактор M.2 подразумевает наличие двух типов ключей — «B» (Socket 2 на две линии PCI Express) и «M» (Socket 3 на четыре линии PCI Express), однако в современных материнских платах используется только второй вариант. К нему подходят M.2-накопители как с интерфейсом SATA (на таких SSD присутствуют сразу оба ключа-выреза), так и с PCI Express. Однако перед покупкой обязательно убедитесь в том, что выбранная вами материнская плата поддерживает M.2 SATA SSD, M.2 PCI Express SSD или оба варианта сразу.

Модель Kingston HyperX Predator предназначена для установки в разъем M.2 c ключом «M» (Socket 3), к которому подведено четыре линии PCI Express. Так как у MSI X370 GAMING PRO CARBON присутствует сразу два таких порта, то необходимости использовать плату расширения нет. Я просто вставил Kingston HyperX Predator в верхний M.2-слот и закрепил накопитель при помощи небольшого винта, который шел в комплекте с SSD. Для работы такого SSD не нужно никаких драйверов, так как BIOS системной платы определяет накопитель самостоятельно.

Как правило, при использовании M.2-накопителя в режиме SATA отключается одна из колодок на материнской плате. Номер порта, который будет деактивирован, обязательно указан в руководстве по эксплуатации.

Подключение SATA-кабелей к накопителям и материнской плате

Подключение SATA-кабелей к накопителям и материнской плате

SSD формата M.2 удобны тем, что к ним не нужно подключать провода. А вот к «обычным» накопителям необходимо тянуть и кабели питания, и кабели передачи данных. Впрочем, ничего сложного в этом нет. Гибкие провода SATA 6 Гбит/с идут в комплекте с системной платой. Только учтите, что вместе с дешевыми «мамами» кладут всего парочку кабелей.

Если Вы заметили ошибку — выделите ее мышью и нажмите CTRL+ENTER.

3dnews.ru

Самостоятельная сборка системного блока в картинках или как собрать компьютер дома | Для себя любимых и близких

Картинка: Последовательность сборки компьютера

Хотите собрать компьютер для игр или для Фотошопа? Ищете инструкцию с фото по сборке компьютера своими руками? Вы попали в нужное место.

Статья продолжает рассказ про сборку компьютера в домашних условиях. Напомним, что мы собираем компьютер для фотографа, который легко превращается в мощный игровой компьютер простым добавлением видеокарты. Выбор комплектующих для собираемого фото и игрового компьютера, а так же способы защиты электронных компонентов от статического электричества  был описан в этой статье.

Перед тем, как приступить к процессу сборки компьютера проверьте, что у вас есть крестовая отвертка – это единственный инструмент, который вам понадобится. Проверьте, что у вас в наличии все компоненты, необходимые для сборки ПК. Проверьте, что вы позаботились об антистатической защите чувствительных электронных компонентов. Обо всем этом было подробно рассказано в предыдущей статье. Если все в порядке приступим.

Последовательность сборки компьютера. Пошаговая инструкция

Сборку компьютера удобно начинать с установки процессора (Core i5 6500) в сокет на материнской плате (h210M PRO-VD). Для этого извлекаем системную плату из антистатического пакета, держа за торцы, и кладем ее на сложенную в несколько слоев хлопчатобумажную ткань (бязь, сатин). Несколько слоев будут мягко удерживать плату, она не будет скользить  и царапать стол. К тому же хлопок не накапливает статического электричества. Поднимаем рычаг прижимной пластины процессора (слегка надавливаем вниз и отводим в сторону), откидываем прижимную пластину процессора. На прижимной пластине есть пластмассовая заглушка. Ее не трогаем, она потом сама отойдет. Далее достаем процессор из коробки, вынимаем его из блистера. Процессор держим исключительно за торцы, не касаясь контактных площадок. Совмещаем треугольный ключ на процессоре и на плате. Так же на процессоре с противоположной стороны ключа есть 2 выемки по бокам, они тоже должны обогнуть соответствующие выступы на сокете платы. Совместив ключ и выемки, просто кладем процессор контактами вниз на сокет без усилий. Если ключ и выемки совмещены правильно, процессор ляжет ровно, без перекосов. Далее просто опускаем прижимную пластину на процессор и фиксируем рычагом. В этот момент пластмассовая заглушка на пластине должна сама отскочить. Убираем ее в сторону, она больше не нужна. Все процессор установлен на материнскую плату.

Картинка: процессор i5-6500 на плате MSI h210m pro-vdMSI h210m pro-vd установка процессора

В коробке с процессором так же лежит вентилятор, так называемый боксовый кулер. Извлеките его из коробки. Будьте осторожны, не смажьте термопасту, которая нанесена на радиатор в месте касания с процессором. Паста нужна для сглаживания микронеровностей, для более плотного касания радиатора и корпуса процессора, чтобы лучше отводилось тепло. При каждом монтаже-демонтаже кулера нужно наносить новую пасту. Так что если вы захотите по какой-либо причине снять уже установленный кулер, не забудьте купить термопасту в тюбике дополнительно. Установка боксового кулера проводится вообще просто: нужно развернуть вентилятор вокруг своей оси, чтобы разъем питания доставал до ответной части на материнской плате. Совместить 4 отверстия на плате с клипсами на вентиляторе. Надавить на клипсы, и они защелкнутся. Клипсы нужно фиксировать по очереди в следующей последовательности: сначала противоположные по одной диагонали, затем по другой. Защелкнув клипсы, соединяем разъем питания вентилятора с ответной частью на материнской плате (маркировка на плате cpufan).

Далее на материнскую плату устанавливаем 2 планки оперативной памяти (Kingston HyperX FURY Black Series [HX421C14FBK2/16] 16 Гб). Планки устанавливаются очень просто. Нужно отвести в стороны рычаги по бокам разъемов для памяти на материнской плате. Установить планку в разъем, совмещая единственную выемку на планке с выступом в разъеме, и плавно надавить вниз. Планка утопится вниз, а боковые рычаги поднимутся и защелкнутся на замок.

Картинка: Кулер и оперативка на плате MSI h210m pro-vdПроцессорный кулер и планки памяти на плате MSI h210m pro-vd

Настало время установить нашу материнскую плату в корпус системного блока. Берем наш корпус (AEROCOOL MC3), снимаем боковые крышки, убираем их в сторону. Кладем корпус в горизонтальное положение. На панель крепления материнской платы нужно установить недостающие опорные втулки. Четыре штуки, которые присутствуют на всех размерах плат, уже установлены. Смотрим, сколько отверстий крепления есть на плате, под каждое отверстие нужно установить опорную втулку. Опорные втулки лежат в пакетике с винтиками, идущими в комплекте с корпусом.  В этом же пакетике лежит шестигранный адаптор под крестовую отвертку. Адаптор нужен, чтобы затянуть резьбовое соединение втулки и панели. Я сначала этот адаптор не заметил и затянул втулки плоскогубцами, но вы делайте все как положено с применением адаптора.

Когда все опорные втулки установлены, можно смонтировать панельку разъемов материнской платы на задней стенке системного блока. Панелька идет в комплекте с материнской платой. В корпусе системного блока есть специальные выемки, поэтому эта панелька как бы защелкивается.

Теперь можно прикрутить саму материнскую плату на опорные втулки. Винтики для этого берем из того же пакета в комплекте с корпусом. Закручивая винтики, плату нужно прижимать к задней панельке, поскольку она упирается и пружинит специальными усиками.

Картинка: Плата MSI h210m pro-vd в системном блокеКрепление материнской платы MSI h210m pro-vd в корпусе системника

Тем, кто хочет собрать мощный игровой компьютер и купил дополнительно игровую видеокарту типа GeForce GTX 10 серии, самое время установить ее на разъем материнской платы pci express и закрепить панельку на задней стенке системного блока.

Переворачиваем корпус в вертикальное положение. Сейчас мы будем устанавливать оптический DVD-привод (DVD-RW LG Gh34NSD0). Далее на картинках устройства условно показаны с подключенными проводами. Этого пока делать не надо. Монтаж проводов вынесен в отдельную операцию. На передней панели корпуса системного блока нужно снять одну из трех удаляемых панелек под внешние устройства 5,25 дюймов. Это будет самая верхняя панелька. Чтобы ее снять, нужно изнутри отогнуть один из боковых фиксаторов и надавить на панельку снаружи. Панелька провалится во внутрь, после чего ее можно убрать. В образовавшееся отверстие в корпусе вставляем снаружи наш оптический привод, выравнивая привод по передней панели системного блока. Фиксируем привод в корзинке для внешних устройств. С одной стороны на корзинке установлены зажимы для быстрой фиксации, там нужно всего лишь отогнуть рычажок. С другой стороны таких зажимов нет, поэтому прикручиваем 2 винтика из комплекта.

Картинка: Оптический привод в корпусе системного блокаОптический привод в корзинке для внешних устройств

Настала очередь SSD (OCZ Trion 150 TRN150-25SAT3-240G) и HDD (1 Тб WD Caviar Blue [WD10EZEX]) дисков. Твердотельный диск поставим в корзинку для внутренних устройств, отсек 2,5 дюйма. С одной стороны заводим штыри корзинки в отверстия крепления диска, а с другой фиксируем  диск двумя винтами из комплекта к корпусу системного блока. Для жесткого диска с одной стороны вкручиваем винты с узкой штыревой головкой, они будут скользить по направляющей. Заводим штыревые головки в направляющие и вставляем диск в корзинку для внутренних устройств, отсек 3,5 дюйма. С противоположной стороны фиксируем диск тремя винтами из комплекта корпуса системного блока.

Картинка: Крепление SSD и HDD в корпусе системникаSSD и HDD диски в корзинке для внутренних устройств

Сейчас на очереди блок питания (Aerocool KCAS 600W). Достаем его из коробки и устанавливаем его на дне корпуса, вентилятором вниз, в сторону вентиляционного отверстия. Системный блок на высоких ножках, так что есть откуда заходить воздуху. Разъем шнура питания будет смотреть наружу, а жгут проводов внутрь корпуса. Прикручиваем со стороны задней стенки 4 винта из комплекта.

Картинка: Сборка компьютера подключение блока питанияБлок питания внизу системного блока

Теперь, когда все компоненты на своих местах, нужно соединить их электрическими кабелями. Все устройства должны соединиться интерфейсными кабелями с материнской платой. Плюс к каждому устройству нужно подключить кабель питания от блока питания. На картинках все кабели питания имеют черную полимерную оплетку. Почти все разъемы имеют ключи, поэтому перепутать их невозможно, если не прикладывать чрезмерного усилия. Плюс на плате есть подписи каждой разъемной части. Кабели сразу нужно стараться прокладывать по каналам и через технологические отверстия в корпусе системного блока, чтобы потом осталось только их закрепить.

Подключим сигнальные провода к материнской плате:

  • 3 SATA3-кабеля от трех устройств: DVD-привода,  HDD-диска, SSD-диска. С одной стороны кабеля разъем подключается к устройству, с другой стороны кабеля разъем подключается к материнской плате. Для HDD-диска разъем со стороны материнской платы пока подключать не надо. Его мы подключим после установки Виндовса на SSD-диск, об этом будет рассказано позже;
  • Провода от передней панели системного блока: разъем USB3 синего цвета, разъем аудиопанели, разъем USB2. Кнопки и лампочки передней панели системного блока приходят к материнке в виде одиночных контактов с маркировкой. Чтобы их установить, нужно свериться со схемой, прикладываемой к материнской плате. Так же подключаем разъем вентилятора передней панели (маркировка на плате sysfan).

Подключим провода питания ко всем устройствам. Провода берем от блока питания:

  • Разъем питания процессора;
  • Разъем питания материнской платы;
  • Дополнительное питание вентилятора передней панели. Разъем Молекс смонтирован параллельно сигнальным проводам, увеличивая сечение провода питания;
  • 3 разъема SATA-питания к каждому из устройств: DVD-приводу, HDD-диску, SSD-диску.
  • Тем, кто установил видеокарту нужно проверить, есть ли у нее дополнительный разъем питания (для мощных видеокарт). Если это так, то его нужно подключить.

Подключение разъемов на плате msi h210m pro-vd показано на картинке. На этой и на остальных картинках провода условно показаны скрепленными пластиковыми хомутами. Хомуты пока ставить не надо – это делается на последнем этапе, когда все уже точно работает.

Картинка: Сборка компьютера подключение проводовMSI h210m pro-vd подключение разъемов

После подключения проводов внутри системного  блока, можно подсоединить шнур питания, включить его в розетку, подключить клавиатуру, мышь, монитор, после чего выполнить первое включение компьютера и настройку BIOS, в том числе для SSD и Виндовс 7. Если в ходе настройки нужно что-то подправить не забывайте вынимать вилку из розетки, в том числе и у монитора.

После настройки Биоса можно устанавливать операционную систему и необходимые программы. Читайте про особенности того, как установить Виндовс 7 на SSD диск, материнская плата MSI h210m pro-vd.

После настройки Биоса и установки ОС, если все работает необходимо при помощи пластиковых хомутов закрепить провода в корпусе системного блока, чтобы они не болтались при перемещении компьютера. Если у вас как в данном случае используется интегрированная видеокарта, нужно установить заглушку на отверстие первого слота расширения PCI (на задней стенке, там обычно  выходит панель дискретной видеокарты). Заглушка есть в комплекте с корпусом системного блока. У вас должно получиться что-то вроде этого:

Картинка: Собранный системный блок без боковой крышкиПолностью собранный системный блок. Вид со стороны материнской платыКартинка: Системный блок, вид со стороны панели крепления матплатыКрепление кабелей на панели системной платы

Осталось прикрутить боковые крышки системного блока и компьютером можно пользоваться.

У меня в этой конфигурации все собралось и заработало с первого раза. Свою задачу я решил: проявщик camera raw Фотошопа стал шевелиться и обрабатывать сырой снимок с фотоматрицы (формат RAW).

zdravus.ru

Как собрать компьютер самому из комплектующих?

Любая техника со временем устаревает и ей приходится искать замену. Персональные компьютеры не являются исключением. Все бы ничего, но рост цен очень сильно бьет по карману. Готовый мощный стационарный компьютер обойдется где-то в 1500 долларов. Стоимость выглядит космической и отбивает все желание искать новый гаджет, но и из этой ситуации есть выход — собрать устройство самому. Как собрать компьютер самому из комплектующих, и как правильно выбрать их — вы узнаете в данной статье.

к содержанию ↑

Помним о навязывании услуг

Выбор деталей по-отдельности не только позволит удовлетворить все потребности, но и значительно снизит итоговую стоимость за полный системный блок. Плюс к этому, если собрать компьютер самому из комплектующих, все характеристики будут точно соответствовать вашим ожиданиям.

Важно! Продавцы-консультанты специально запугивают неопытных пользователей тем, что самостоятельная сборка делает замену по гарантии невозможной. В этом нет ни капли правды, поскольку каждая деталь будет иметь гарантийный талон, и если вдруг она выйдет из строя, вы всегда сможете ее заменить или отнести в ремонт по гарантии.

Давайте подробно ознакомимся со всей информацией о комплектующих и главных нюансах их выбора.

к содержанию ↑

Центральный процессор, материнская плата и ОЗУ

Как собрать компьютер самому? Сперва следует заняться начинкой для вашего системника. Приступим к выбору процессора, который является “сердцем” компьютера.

Мощность

Для начала нужно определить цели использования стационарного персонального компьютера. Если вы привыкли работать в требовательном софте или играть в компьютерные игры, то вам стоит обратить внимание на мощные процессоры. Чем выше скорость его работы, тем быстрее работает устройство.

Существует два основных показателя, о которых вам надо знать, чтобы собрать компьютер самому из комплектующих:

  • Тактовая частота. Не стоит выбирать компоненты со значениями ниже 2 ГГц.
  • Оперативная память. Даже не смотрите в сторону планок со значениями ниже 2 Гб.

Самый лучший вариант, когда эти показатели в 2 раза больше указанных минимальных. В отдельной статье, на которую вы можете перейти по ссылке, мы подготовили для вас массу полезной информации и рейтинг процессоров.

Важно! Если вы выбираете процессор, то уделите время знакомству с его кэш-памятью. Актуальны тем модели, у которых показатель не ниже 3 Мб.

469280

Материнская плата

Перейдем к материнской плате, на которой буквально базируется все устройство:

  • Рекомендуем ознакомиться с такими именитыми производителями как: ASUS, Gigabyte, Foxconn, Msi.
  • Чтобы сделать свою машину мощной, нужно отдавать предпочтения платам формата ATX, потому что она имеет наибольшее количество выводов, которые способствуют будущему апгрейду. Да и такую материнку очень просто устанавливать в системный блок.

Важно! В первую очередь нужно убедиться в совместимости выбранного процессора с материнской платой. Если устройства несовместимы, то у вас возникнут огромные проблемы во время установки.

Если возникают сложности выбора, так как вы плохо разбираетесь во всех тонкостях, обязательно ознакомьтесь с нашим подробным руководством по выбору материнской платы.

Оперативная память

Ну и ОЗУ (оперативная память). Сейчас самые актуальные модели работают по принципу DDR3 или DDR4. Именно эти варианты мы будем рассматривать. Но выбрать типа оперативной памяти — это не самое главное. Важнейшим параметром является объем памяти. Желательно оснастить свой компьютер двумя планками по 8 Гб, тогда у вас будет больше возможностей собрать самому мощный компьютер из комплектующих.

Важно! Также не забудьте о том, что вам потребуются:

к содержанию ↑

Видеокарта

Привет геймерам! Именно от этого компонента напрямую зависит качество всего, что вы можете наблюдать на своем мониторе. Важность выбора этой детали не уступает предыдущим, тем более, если вы планируете собрать компьютер самостоятельно из комплектующих, и хотите, чтобы он полностью соответствовал вашим требованиям.

Критерии тут похожи на ОЗУ:

  • Большее количество объема характеризует качество моделей.
  • Если вести речь о производителях, то здесь нужно положить глаз на Nvidia и AMD, которые уже давно чувствуют себя комфортно на рынке технологий.

Важно! Если вы будете приобретать видюху от одного из вышеупомянутых фирм-производителей, то шансы наткнуться на “паленую” технику сводятся к нулю.

Как собрать игровой компьютер? Мы уже поговорили о самых важных для игроков деталях, теперь нужно найти им подходящее питание.

к содержанию ↑

Немного про блок питания

Если вы нацелились на сборку мощного ПК, то мощность блока питания должна быть не менее 700 Ватт. Если вы отдадите предпочтения моделям с меньшей мощностью, то очень рискуете пожечь этот прибор меньше, чем за месяц. Можно себя подстраховать и приобрести ИБП (источник бесперебойного питания). Бесперебойник спасает от внезапных отключений и включений электричества.

Важно! Суммарная выходная мощность БП должна быть больше потребляемой мощности где-то на 40-50%. И желательно сразу же обзавестись еще одной полезной запчастью, которая исключит сгорание системы из-за скачков напряжения. Почитайте про ИБП для компьютера.

к содержанию ↑

Хранилище данных

Ну что ж, наш компьютер почти нарисовался, остается выбрать еще несколько деталей и все будет готово. Сейчас речь пойдет про винчестер (жесткий диск):

  • Самый оптимальный вариант — это установить сразу две детали.
  • Желательно отдавать предпочтения тем моделям, скорость вращения которых от 7200 оборотов в минуту, а емкость такого устройства должна быть не менее 1 Тб.

Важно! Если вы располагаете хорошим бюджетом, то лучше приобретать SSD диск вместо HDD. SSD в разы быстрее, но и стоимость у них в разы больше, чем у винчестеров с предыдущей технологией.

к содержанию ↑

Дисковод

Ну здесь все на вкус и цвет. Некоторые пользователи не заморачиваются на покупке, поскольку сегодня диски уже никто не покупает. Но если вы обладатель коллекций игр, фильмов и софта, то ознакомьтесь с таким производителями как: Sony и Pioneer.

Важно! Лучше не брать старые модели, как CD-ROM. Скорее всего, у вас не будет возможности даже наткнуться на такие устройства на современном рынке технологий.

к содержанию ↑

Собираем компьютерное устройство своими руками

С чего начать сборку компьютера? Если вы принесли все покупки домой, то можно приступать к монтажу.

Важно! Каждая деталь имеют защиту от неверной сборки. Если компонент не хочет устанавливаться, то попробуйте просто установить его по-другому.

Перейдем к поэтапной инструкции по сборке стационарного персонального компьютера:

  • Нужно открыть системный блок. Снимаем боковую крышку при помощи отвертки и устанавливаем БП (блок питания) на свое законное место. Крепежные отверстия подскажут вам, как именно его устанавливать.
  • Теперь стоит заняться системой охлаждения. Минимальное число кулеров, находящихся в системе, не должно быть меньше двух. Один из вентиляторов обеспечивает приток воздуха и располагается в лицевой части системного блока. Второй же “откачивает” горячий воздух, а располагается в задней части системника. Для крепежа обычно используются саморезы или специальные резиновые фиксаторы.
  • С особой осторожностью устанавливаем на материнскую плату все приобретенные комплектующие. ЦП (центральный процессор) нужно фиксировать таким образом, чтобы разъем материнской платы совпадал с контактами процессора. Вентилятор крепится выше процессора при помощи крепежей, что идут с ним в комплекте.

Важно! Не забудьте нанести небольшой слой термопасты на площадь поверхности ЦП, для того чтобы избежать воздействия больших температур в будущем.

  • Соединяем кулер с материнкой при помощи разъема CPU FAN.
  • Устанавливаем в “коробку” стойки под материнку. Не забываем и про заглушку, которая предотвращает попадание пыли и другого мусора внутрь.
  • Вставляем планки оперативной памяти. Для установки нужно оттянуть защелки и слегка надавить на ОЗУ до характерного щелчка.
  • Снова беремся за главную плату, кладем ее на готовое место в корпусе будущего устройства. Внимательно проверьте, чтобы все разъемы на задней панели ПК были на своих местах. Закрепляем главную плату при помощи винтов.
  • Ищем отсек для дисковода. Необходимо снять заглушку и вставить оптический привод снаружи, закрепив его винтами.
  • Дошла очередь и до винчестера. Обычно под него выделено место в самом низу. Лучше всего проводить установку изнутри. Не забываем про подключение питающего и сигнального кабелей. Закручиваем винты для фиксации.
  • Открываем заглушку в том месте, куда будет устанавливаться видеокарта. Обычно она фиксируется на задней стенке блока. Вставляем карту в разъем платы и привинчиваем ее.
  • Теперь нужно взяться за подключение проводов. Соедините все компоненты питанием и зафиксируйте защелками, если таковые имеются.
  • Теперь нужно соединить “мать” и панель корпуса. Необходимо, чтобы все индикаторы системника были подключены к соответствующим разъемам.
  • Соединяем оставшиеся разъемы: USB и audio.
  • Ну и в конце процедуры нужно навести порядок внутри железной коробки, поскольку там должна получиться хаотичная паутина из проводов.

Ставим крышку на место. Цепляем к компьютеру все аксессуары и проверяем новоиспеченный девайс на работоспособность.

к содержанию ↑

Видеоматериал

Как видите, не все настолько сложно и вполне реально собрать компьютер самому из комплектующих. Тем более, если вы имеете представление о том, с чем имеете дело, как это выглядит и в курсе принципа работы системы.

Поделиться в соц. сетях:

serviceyard.net

Собрать компьютер своими руками дома

Сборка компьютера для людей, кто знает в этом толк, — дело совсем несложное. Ведь сборка компьютера, может существенно сэкономить деньги, и вернуть их обратно в семейный бюджет. Первое, на что нужно обратить внимание, чтобы собрать компьютер – нужно правильно выбрать корпус для системного блока. Правильно подобранный корпус – залог успешной работы вашего компьютера. Собранный компьютер своими руками — гарантия того, что при первом включении ПК не даст никаких системных сбоев.

Пусть компьютер собранный своими руками работает без сбоев и приносит удовлетворение в работе тем, кто работает за ним.

Сегодня мир компьютерной техники настолько разнообразен, что сделать выбор очень сложно. Например, многие решаясь обзавестись компьютером, часто задумываются, что лучше готовую технику или лучше собрать ее дома собственными руками. Конечно молодежь, которая хоть чуточку разбирается в технике и быстро соображает, что к чему пробует собрать компьютер собственными руками. Тем более что такой вариант намного экономней от покупки готовой техники.

комплектующие системного блока

Но все равно если вы собрались заняться сборкой компьютера лично, то должны понимать какие преимущества заключаются в данном варианте. Первое чем вам понадобится заняться – это покупка комплектующих отвечающих вашим требованием и запросам, с учетом их совместимости. Кроме всего, вам нужно решить, какой компьютер собирать игровой или рабочий. Поскольку в сегодня молодежь помешана на различных играх, то попробуем собрать оптимальный вариант игрового компьютера.

Содержание статьи:

Выгода сборки компьютера собственными руками

Что в компьютере самое главное? Конечно же, системный блок. Как правило, покупая его в магазине и интересуясь у продавца о ценах и конфигурации блока сложно узнать, поскольку ни кто в магазине не откроет вам такой важной информации. Она засекречена. Только разобрав блок дома, можно узнать, правильно ли в нем подобраны все составляющие и комплектующие.

Очень часто в магазине продавцы утверждают, что в системе заложено 4 гигабайта оперативной памяти и есть игровая видеокарта, но при этом не упоминают название фирм производителей. Все потому, что это им не выгодно, поскольку обычно в магазинах стараются продать системный блок, собранный из комплектующих неизвестных или малоизвестных фирм производителей. В результате, когда вы принесете его домой, подключите, подсоедините правильно все провода и введете компьютер в эксплуатацию, уже через пару месяцев почувствуете, что в его работе происходят сбои. А еще через небольшое время он вовсе может выйти из строя. Все это потому, что неизвестные производители не очень стараются с качеством комплектующих, они полают, что если их не видно, поскольку они спрятаны внутри блока, то сойдет и так, и как правило, результат такой халатности не заставляет себя долго ждать. Поэтому важное правило: все составляющие блока должны быть выпущены хорошо зарекомендовавшим себя производителем.

Также неоспоримым минусом покупки готовой сборки системного блока в магазине является то, что в дальнейшем вы можете даже не задумываться о том, чтобы внести какие-то изменения в его конфигурацию. Так, вы не сможете ни изменить его дизайн, ни добавить или убрать набор функций. В результате перед покупкой задумайтесь: покупать в магазине или начать собственную сборку.

Самостоятельный подбор комплектующих позволит выбрать их с учетом своих требований и пожеланий. Кроме всего помните, на цену готового системного блока сильно влияет программная часть ПК. Вы, наверное, заметили, что при покупке компьютера в магазине продавцы по собственному желанию кроме основной системы Виндовс устанавливают дополнительные, о существовании которых вы даже не догадывались и вряд ли будете их когда-то использовать. Но они на это не обращают внимания, ведь чем больше установленных программ, тем выше стоимость системы.

Кроме всего многие продавцы рассказывают покупателям, что устанавливают только лицензионные программы, поэтому и стоимость высока. Но верить всему, что они говорят не стоит. Ведь если вы знакомы с программным обеспечением, то наверняка знаете, что одна копия лицензионного обеспечения рассчитана только на одного пользователя. К тому же стоит она очень дорого. Поэтому возникает логический вопрос: смогут ли магазины купить, столько лицензионных программ, сколько у них в наличие имеется компьютерных систем. Конечно, нет. На самом деле они устанавливают такую программу на все компьютера, а покупателям рассказывают не правдивые истории.

сборка системного блока

Некоторые нюансы

Помните, самостоятельная сборка компьютера позволит вам собрать системный блок с комплектующих, которые действительно вам нужны и стоящие. Более того в дальнейшем вы сможете выполнить его модернизацию. Тем более что компьютерная индустрия в нынешнее время развивается быстрыми темпами, нужно только за ней успевать. Если сегодня вам кажется, что вы собрали современную и мощную технику, то через пару месяцев она может считаться устаревшей.

Также помните часто продавцы, чтобы ввести в заблуждение покупателя, но при этом хорошо заработать предлагают системные блоки с «подрезанными» версиями материнских плат. Они стоят дешевле, да и функциональность этих комплектующих, ограничена. В будущем выполнить модернизацию таких систем очень сложно.

Сборка блока своими руками подарит вам свободу действий. Вы сможете устанавливать разные комплектующие на собственное усмотрение.

Что нужно для сборки компьютера

Вас интересует, что нужно для того чтобы собрать компьютер своими руками и с чего начинать? Мы вам поможем и расскажем, что нужно делать на каждом этапе сборки комплектующих.

комплектующие ПК перед сборкой

В первую очередь нужно знать с чего состоит компьютер, а это:

  • корпус;
  • жесткий диск или SSD диск;
  • монитор;
  • клавиатура;
  • мышка;
  • материнская плата;
  • процессор;
  • оперативная память;
  • блок питания;
  • видеокарта.

Выбирая комплектующие, помните не нужно покупать слишком дорогие запчасти, но и очень экономные варианты вам не подойдут. Лучше сперва ознакомится с ценами, производителями, а уж только потом, выбрать золотую серединку. Достаточно особого внимания уделите процессору, чтобы в будущем иметь возможность добавлять оперативную память и видеокарте.

Как правильно собрать компьютер самостоятельно

Когда вы определитесь с конфигурацией будущего компьютера, скупили необходимые для сборки комплектующие, можно начинать работу. Стоит сказать, что на самом деле такая работа не сложная только для тех людей, которые не раз сталкивались со сборкой компьютера, отлично знают все комплектующие, некоторые особенности, нюансы и схемы сборки. Люди, которые с такой работой не сталкивался, придется немного попотеть, поскольку здесь в первую очередь требуется внимание и терпение. Поэтому если вы готовы начинать, предоставляем вам подробную инструкцию по сборке системного блока, которая поможет вам избежать ошибки и сделать все правильно.

классификация комплектующих компьютера

Итак, сначала потребуется проверить наличие всех комплектующих и убедиться в их целостности. Вам потребуются:

  • корпус и блок питания;
  • материнская плата, заглушка, которая входит в комплект, для задней части блока;
  • процессор;
  • жесткий диск HDD или SSD;
  • видеокарта;
  • кабеля для подключения запчастей;
  • система охлаждения;
  • оперативная память;
  • если нужно, то привод для оптических дисков.

Все запчасти разложите на коврике перед собой и еще раз перепроверьте их наличие, после чего можете приступать к установке блока питания.

Блок питания

Перед тем, как говорить об установке блока питания, давайте поговорим о его мощности. Известно, что компьютера используют в разных целях. Кому-то они нужны чисто для работы с графикой или офисными приложениями, кто-то будет работать на нем дома в интернете, другие желают наслаждаться качественной игрой. Зависимо от области использования подбирается корпус с блоком питания. Так для работы с графикой и качественной игры лучше подойдет блок питания, который обладает мощностью 500-600 Вт. Дело в том, что блок меньшей мощности не будет, совместим с мощной видеокартой, поскольку блок питание всегда должно быть совместимо с видеокартой. Приблизительная стоимость такого блока в пределах 50-60 долларов.

Для компьютера, который будет использоваться дома, работы в интернете или офисных приложений сойдет блок мощностью 350-400 Вт. Его стоимость, как правило, около 30-40 долларов.

Перед тем как начать установку блока, необходимо с корпуса снять боковую крышку. В некоторых моделях блок питания крепиться сверху, а в других снизу. Поэтому обратите на эту деталь внимание при его установке. Кроме всего от блока должно отходить множество проводов с соответствующими разъемами, чтобы подключать другое оборудование.

прикручиваем блок питания к системному блоку

Поэтому нужно убедиться, если на блоке необходимые разъемы, чтобы потом не потребовалось докупать недостающие переходники. Блок крепится винтами с помощью крестовой отвертки. Итак, рассмотрев в каком месте в корпусе крепиться блок, устанавливаем его и прочно закрепляем винтами. Первый этап закончен.

Материнская плата

Итак, в корпусе мы уже установили блок питания, пришла очередь материнской платы. Сперва проверяем, не повреждена ли эта деталь, если все в порядке, можно приступать к ее установке.

В первую очередь придется поставить заглушку, которая поставляется в комплекте с материнской платой. Стоит сказать, что она имеет специальные отверстия, с помощью которых прикрепляется к корпусу. Кроме всего очень часто в комплекте с материнской платой идут специальные запчасти в виде опор, которые предназначены для размещения на них материнской платы. Если они есть, тогда сперва устанавливаем их, а потом основную деталь. Ведь опоры поставляются для того чтобы материнская плата прочно и надежно располагалась на своем месте. Кроме всего иногда могут отличаться способы крепления платы, это зависит от самой конструкции корпуса.

Итак, если корпус универсален, не имеет специальных выкрутасов, материнская плата крепится следующим образом:

  • плату прикладываем к корпусу и определяем совпадение крепежных отверстий, потом подготавливаем соответствующие крепежные элементы, то есть винты, держатели;установка материнской платы в системный блок
  • далее устанавливаем системную плату, при этом разъем под процессор должен располагаться сверху, а другие гнезда точно совпадать с отверстиями, которые имеются на заглушке;
  • крепить плату к корпусу нужно очень осторожно и аккуратно, при этом внимательно следить, чтобы отвертка не соскочила и не повредила другие элементы, расположенные вблизи. Также не затягивайте сильно винты, так можно сорвать резьбу;
  • последний шаг, это подключение платы к блоку питания. Такую работу выполняем с помощью широкого коннектора идущего от блока, подключаем его в специальный разъем который находиться на плате.подключение блока питания к материнской плате

Здесь ошибиться очень трудно, поскольку подходящий разъем только один.

Центральный процессор

Шаг третий – установка центрального процессора. Устанавливая процессор, вы должны помнить, что материнская плата оснащена разъемом под него, который носит название сокет. Характеристики процессора и материнской платы должны быть аналогичными, сокеты совпадать.

Процессор устанавливается на специальное место, которое очень заметно. Оно представлено в виде прямоугольного разъема с зажимом, имеет размеры не больше коробка.

слот для процессора в материнской плате

Нажимаем на небольшой рычаг, отводим его в сторону, потом насколько возможно открываем крышку и начинаем устанавливать процессор. Вот здесь наступает самый важный момент, который требует огромного внимания. Установить процессор нужно правильно. Как это сделать?

На процессоре находится метка, имеющая форму треугольника, такая же метка есть на месте, к которому он должен крепиться. Во время установки нужно с точностью до миллиметра совместить эти две отметки. Установку нужно выполнять следующим образом: берем процессор за ребра и мягко укладываем его на месторасположения, посадка должна быть легкой и мягкой, без усилий и нажиманий. Кроме всего ни в коем случае не прикасайтесь к контактам, чтобы не повредить его. Когда процессор установлен, аккуратно фиксируем его с помощью зажима, возвращая его на прежнее место. В конце подключаем кабель питания в разъем, который расположен вблизи.

подключение питания для процессора

Система охлаждения

Видов систем охлаждения существует очень много, рассмотрим установку штатного кулера на защелках. Сперва потребуется подготовить кулер, с помощью защелки открыть его и снять защитную пленку. Если на грани нет термопасты, то обязательно нанесите ее, чтобы улучшить процесс теплопроводности между радиатором вентилятора и процессора. Наносится она тонким и ровным слоем.

Далее устанавливаем кулер на процессор, при этом не имеет значение, какой стороной будет выполняться монтаж. Правда, установка должна выполняться таким образом, чтобы провод питания можно было соединить с разъемом на системной плате.

Поскольку кулер имеет четыре защелки, то все они при его установке должны совпадать с разъемами материнской платы.

установка кулера на процессор

Кулер ставим на плату, совмещая разъемы, защелкиваем защелки по две одновременно, по диагонали. Правильная фиксация выполнена в том случае если вы услышали щелчки и вентилятор не шатается и не двигается. Если вы чувствуете даже легкие его движения, то выполните фиксацию заново. Далее выполняем подключение питания к вентилятору, с помощью кабеля, на котором есть коннектор, его нужно установить в разъем на материнской плате, который находиться вблизи от процессора.

Жесткий диск

Установка жесткого диска выполняется в передней части корпуса. Если жесткий диск один, то лучше установить его в нижнем отсеке. Для крепления винчестера снимаем вторую боковую крышку с блока.

установка жесткого диска в системном блоке

Диск ставим в отсек, закрепляем винтами. Крепление должно быть выполнено прочно и надежно. Далее подключаем к винчестеру кабеля питания и передачи данных. Рассмотрим подключение через интерфейс SATA – кабеля плоского типа, широкий, предназначен для питания, а узкий в свою очередь для передачи информации. Выполняем подключение кабеля питания к HDD, таким же образом подключаем кабель передачи информации. В этом случае проблем не должно возникнуть, поскольку система подключения очень проста.

Привод оптических дисков

Для установки оптических приводов удаляем заглушки на наружной части корпуса, потом устройство устанавливаем в специальный отсек и надежно крепим с помощью крепежных элементов.

крепим привод DVD к ПК

Далее подключаем силовой кабель от блока питания, и кабель передачи информации к материнской плате и приводу.

Оперативная память

Установить оперативную память не составит труда. На разъемах расположены фиксаторы, которые перед установкой оперативки потребуется отогнуть в сторону. Потом планку оперативной памяти ставим в разъем, слегка надавливаем. Фиксаторы возвращаются на прежнее место. Все! Мы установили оперативную память. Важная деталь. Помните, на планке оперативной памяти, находится небольшой разъем, он расположен не посредине, а немножко смещен в сторону. Поэтому если память не попала на свое место, тогда нужно попробовать ее развернуть и установить противоположной стороной.

установка оперативной памяти

Видеокарта

Для установки видеокарты потребуется снять одну металлическую заглушку, которая находится на системном блоке сзади. Далее повторяем аналогичные действия, что с установкой оперативной памяти, дополнительно закрепив видеокарту к корпусу с помощью винта.

снятие задней планки в системном блоке

Провода

Самый сложный этап сборки из всех выше описанных – это именно подключение проводов. Работа намного упрощается, если все провода производитель предусмотрительно подписал, таким образом, понятно, что к чему нужно подключать, ошибиться практически невозможно. Поэтому рекомендуем при покупке проводов обращать внимание на надписи на них, так будет, намного легче закончить последний этап сборки.

Заканчиваем сборку компьютера возвращением на место боковой панели корпуса. Проверяем работоспособность компьютера собственного производства. Если все сделано правильно, тогда нажав кнопку на корпусе блока, вы услышите однократный писк. Ура мы это сделали! Далее устанавливаем операционную систему, и можно с радостью побаловать наслаждаться мощными и современными компьютерными играми.

Вконтакте

Facebook

Twitter

Google+

Одноклассники

sdelaicomp.ru

Как собрать компьютер самому из комплектующих? Советы.

Приветствую вас, уважаемые читатели.  Наверняка среди вас есть люди, которые планируют в ближайшем будущем покупать компьютер. Вот я, собственно говоря, и решил написать небольшую серию статей о том, как собрать компьютер самому и как подобрать оптимальные комплектующие, исходя из ваших нужд. Речь пойдет не про сам процесс физической сборки, а про то, как собрать оптимальную конфигурацию.

Как собрать компьютер самому? Советы экспертаЧтобы статья не получилась огромной и трудночитаемой, я разделил ее на отдельные статьи:

  1. Как собрать компьютер самому (вы здесь)
  2. Как выбрать корпус для компьютера
  3. Блок питания для компьютера
  4. Как выбрать материнскую плату для компьютера
  5. Центральный процессор ПК
  6. Система охлаждения процессора ПК
  7. Выбираем оперативную память
  8. Как выбрать видеокарту
  9. Жесткий диск
  10. Как выбрать оптический привод

Настольный компьютер или альтернатива

Зачем нужны стационарные компьютеры в наши дни? Ведь прогресс не стоит на месте и на рынке имеются в изобилии более современные устройства, такие как ноутбуки, планшеты, смартфоны, моноблоки, ультрабуки и так далее. А суть вот в чем. Современные гаджеты может быть и удовлетворяют большинство современных нужд человечества, но всегда остаются задачи, которые требуют большей производительности, чем могут обеспечить мобильные гаджеты. Вот тогда на помощь и приходят десктопы.

Еще немаловажный фактор – стоимость мощности. То есть, вы, конечно же, сможете найти такой ноутбук, который справится с любой современной игрой и с любой 3D программой, но такой ноутбук, уж поверьте, будет стоить гораздо больше аналогичного по мощности настольного ПК. Читайте подробнее о различиях стационарного компьютера и ноутбука.

Прежде чем задаваться вопросом «как собрать компьютер самому«, вам в первую очередь нужно определиться для чего вам нужен ПК. Даже когда вы приходите в магазин покупать компьютер, вас первым делом спрашивают о том, как вы собираетесь его использовать. Может быть он вам нужен для офисной работы, а может быть наоборот — нужен мощный игровой компьютер. А ведь это два совершенно разных компьютера.

У вас в голове, я уверен, уже есть приблизительное представление того, какой компьютер вы хотите собрать. А я лишь опишу возможные варианты того, что сейчас может быть в вашей голове.

Хотите собрать игровой компьютер

Если любите играть, то вы скорее всего хотите собрать самый мощный игровой компьютер (или что-то приближенное к нему).  К слову будет сказано, что игровой компьютер подходит не только для игр. Он также отлично подходит для обработки видео и графики, для 3D моделирования, для обработки звука (если к нему добавить профессиональную звуковую карту). В общем, такой ПК подойдет для всего. Но и аппетиты у него не детские (в плане потребления электроэнергии).

Как собрать игровой компьютер самому?

Мечта любого геймера

Чтобы собрать игровой компьютер, необходим процессор Intel Core i5 / Intel Core i7 / Intel Core i9 и желательно не ниже 6 поколения. Его аналогом может стать AMD FX / AMD RYZEN 5 / AMD RYZEN 7, если вы приверженец процессоров AMD. Видеокарта должна быть, как минимум, NVidia GeForce 780Ti либо выше. Самую топовую игровую видеокарту брать смысла не вижу, так как ее цена завышена не пропорционально ее мощности. Оперативной памяти вам понадобится 16 Гб, но увеличить ОЗУ не сложно, если в материнской плате достаточно свободных слотов для этого. И обязательно нужен SSD накопитель под систему, а лучше и под весь софт, включая игры. К счастью объем твердотельных дисков сейчас растет большими шагами. Вскоре и вовсе забудем, что такое HDD винчестеры.

Хотите собрать офисный ПК

По сути это самые слабые компьютеры, порой действительно лучше предпочесть бюджетный ноутбук такому ПК. Итак, если вы решили собрать офисный компьютер, то вам потребуется недорогой процессор Pentium или Celeron (но Pentium лучше), либо аналогичный по мощности двух- или четырехъядерный AMD. Видеокарты будет с головой достаточно встроенной. ОЗУ, все же, меньше 4 ГБ ставить не стоит.

Хотите собрать ПК для обработки видео, графики, для дизайнерских работ, верстки

Это, по сути, компьютер средней мощности. Около 8-16 Гб оперативной памяти. Основная нагрузка ляжет на центральный процессор и видеокарту. Поэтому минимум нужен процессор Intel Core i5 (желательно последнего или предпоследнего поколения). А видеокарты рассматривайте из среднего игрового сегмента.

Если речь идет о верстке или программировании, то можно собрать систему еще немного слабее. Например, хватит процессора Intel Core i3 (тоже последнего или предпоследнего поколения). И так как работать с графикой не придется, то видеокарты вполне может хватить интегрированной.

Как самому собрать компьютер: резюме

Теперь вы в общих чертах знаете, как собрать компьютер самому. Более подробно мы разберем каждый пункт уже очень скоро. А пока чеклист по теме «Собери компьютер сам»:

  1. Корпус подойдет любой. Берите красивый.
  2. Чем мощнее компьютер, тем мощнее блок питания.
  3. Материнская плата должна поддерживать интерфейс подключения каждого компонента, который вы выбрали. Например чипсет процессора или тип оперативной памяти.
  4. На процессоре не нужно экономить.
  5. Если планируете разгонять процессор (оверклокинг), то позаботьтесь о хорошем охлаждении.
  6. Производительность системы зависит не только от объема ОЗУ, но и от частоты шины ОЗУ.
  7. Зачастую видеокарты ПРЕДпоследнего поколения будет достаточно для любой современной игры. Не тратьтесь на видеокарты последнего поколения.
  8. Жесткий диск тоже может оказывать влияние на скорость работы системы. Если это важно, то лучше посмотрите в сторону SSD накопителей. Они намного быстрее и не шумят.
  9. Оптический привод совсем необязательный атрибут. Можете на нем сэкономить.

digital-boom.ru

Как собрать свой компьютер: с нуля и самостоятельно

Здравствуйте, мои уважаемые читатели!

Во время стремительного развития компьютерных технологий очень сложно представить свою жизнь без ПК. И если у вас еще нет ни ноутбука, ни нетбука, ни персонального компьютера, то вы обязательно подумываете о подобной покупке.

Что может быть проще: пойти и купить?! Но приобрести компьютер по деталям и собрать его из комплектующих самостоятельно намного дешевле, к тому же и характеристики вы можете подобрать по собственному желанию.

Перед тем, как собрать свой компьютер с нуля своими руками, узнайте, сколько стоит стандартный набор деталей в магазине. Собственно я воспользовался онлайн сервисом с проверкой совместимости элементов будущего ПК http://www.edelws.ru/constructor/. Это очень удобно, так как без особых знаний компьютера подобрать аппаратную часть самому очень сложно. К тому же здесь комплектующие стоят дешево.

Содержание:

  1. Корпус
  2. Материнская плата
  3. Блок питания
  4. Оперативная память
  5. Видеокарта
  6. Процессор
  7. Жесткий диск
  8. Звуковая карта
  9. Еще пару нюансов

Корпус

Тут особо выбирать не нужно. Данный элемент абсолютно никак не влияет на рабочий процесс устройства. Покупать корпус следует из расчета комфортности. Желательно, чтобы существовала возможность установить USB-порт с лицевой стороны короба, дисковод и различные панели на задней стенке (тв-тюнер и т.д.).

Материал так же не имеет значения.

Важным аспектом могут быть габариты.

Материнская плата

Тут играют роль 2 главных фактора – это количество слотов для планок оперативной памяти и охлаждение. Если вы хотите просто работать за компьютером и ничего больше, тогда 2 слотов для планок вполне достаточно и особо важной роли охлаждение не играет.

Но, если же вы заядлый геймер, в таком случае вам должен быть доступен вариант установки оперативной памяти от 8 Гб и больше, а для этого нужно уже 4 слота. Естественно, что для такой мощности должен быть хороший и надежный куллер для охлаждения. Так что выбирая материнскую плату, обращайте внимание на размеры стокового вентилятора. Кажется, что мелочь, но это важно.

Блок питания

Самый популярный вариант – это блок питания на 500W. Его мощности вполне достаточно, чтобы подключить любое периферийное устройство без автономного питания. К тому же, такой блок способен выдерживать скачки напряжения без вреда для компьютера.

Еще блок питания должен подходить под выбранный вами корпус (для надежного крепежа).

Оперативная память

Все модули памяти делятся на 2 типа: DDR2 (для стационарных компьютеров) и DDR3 (для ноутбуков, нетбуков и моноблоков). Количество устанавливаемых планок напрямую зависит от выбранной вами материнской платы (об этом говорилось выше). Устанавливаются они предельно просто, как флешка в телефон: нажатие до щелчка.

При покупке оперативной памяти следует обратить внимание на распил у медных контактов планки, так как они по своей схеме все разные, то есть каждой материнской плате соответствует лишь определенная группа модулей памяти.

Выбрать данную деталь очень просто: чем больше объем, тем лучше.

Видеокарта

Это очень важная деталь для любого геймера. Именно графическая память сможет обеспечить высококачественное изображение. Среди большого количества видеокарт чаще всего используют Nvidia G-Force, AMD ATI Radeon (для видеоигр) и Intel ® Graphics HD (для работы и офисных программ).

Кстати а вы знаете что улучшить графику на компьютере можно не только аппаратным, но программным способом? Если нет, то читайте здесь.

Intel ® Graphics HD  не очень мощная видеокарта, но большинство стоковых ноутбуков комплектуют именно им. Естественно, игровой компьютер так же отлично справляется с офисными работами, но стоит дороже.

Тип разъема для подключения видеоадаптера разный, поэтому графический чипсет нужно выбирать под основную схему.

Сейчас выбор подобных деталей компьютера просто невероятный, так что с поисками проблем не будет. Не маловажно для видеокарты и охлаждение. На обычных офисных адаптерах нет куллера, есть только большой алюминиевый радиатор, который осуществляет охлаждение. Более мощные карты оснащены одним или даже двумя вентиляторами для более надежного охлаждения.

Нет никакого смысла скрывать, что графический чипсет – это самая дорогая деталь в компьютере, так как большинство функций ПК или ноутбука доступны благодаря именно данному адаптеру. Следует ли говорить, что большинство даже самых старых видеоигр не буду работать на стоковом графическом блоке памяти! Если вам нужен бюджетный рабочий компьютер, тогда дискретной видеокарты вам должно хватить.

Процессор (ЦП)

Большинство материнских плат уже поступают в продажу с установленным процессором. Но, если вы знаете, как его установить самостоятельно, тогда можете взять пустую основную плату и подобрать ЦП самостоятельно.

Сейчас самые популярные центральные процессоры – это устройства i3, i5, i7. Самый дорогой, последний соответственно. Первые варианты покупать нет абсолютно никакого смысла, так как они уже считаются устаревшими.

Вышеуказанные процессоры от Intel работают на придельных частотах, что позволяет с большим удовольствием наслаждаться рабочим процессом компьютера или видеоигры. Но знайте: установка ЦП – это не такой уж и простой процесс, как может показаться, так что если у вас нет даже самых минимальных представлений об аппаратной части ПК, тогда покупайте основную плату уже с установленным ЦП.

Выбирать данную деталь долго не нужно, все контакты абсолютно одинаковые на любом процессоре.

Жесткий диск (HDD, Хард или винчестер)

Данная деталь компьютера так же не имеет абсолютно никакого значения в плане производительности устройства. Винчестер отвечает лишь за хранение файлов, ПО и ОС компьютера. Все жесткие диски нового поколения имеют абсолютно одинаковый принцип подключения (SATA II), разница лишь в их назначении (ПК или ноутбук).

Если вы хотите хранить достаточно большие объемы файлов, но не хотите выкидывать большие суммы денег, тогда 500 Гб вам будет вполне достаточно. Все знающие люди выбирают Хард от Samsung, так как именно эти диски отличаются большой надежностью и хорошей пропускной способность.

Звуковая карта

Это небольшая плата, которая подключается к материнке и выводится на заднюю часть короба. На ней размещены входы для наушников, акустической системы и микрофона. Даже возраст звуковой платы не имеет значения: все они конструктивно одинаковые. Выбирайте то, что подешевле.

Еще пару нюансов

В установке флопи-дисковода или оптического привода в принципе нет никакой потребности, так как они уже отходят в историю. Внешние жесткие диски и флеш-накопители абсолютно вытеснили их из мира компьютерных технологий. Но, если вы по-старинке предпочитаете хранить информацию (фото, фильмы, музыку и т.д.) на DVD-дисках, тогда позаботьтесь о наличии дисковода на вашем ПК.

Прочитав статью вы узнали, как собрать свой компьютер из комплектующих самостоятельно. Таким образом можно сэкономить до 10%-15% затрат на долгожданный компьютер. Если желаете лучше и глубже разбираться в “железе”, советую пойти обучающий курс “Гений компьютерщик”.

http://komputerchik.ru/

Желаю вам, чтобы у вас все получилось! Расскажите в социальных сетях друзьям и знакомым о своих намерениях, поделившись ссылкой на эту статью. Не забудьте подписаться на обновления блога – это возможность получить много полезной информации о своем ПК. До встречи!

С уважением! Абдуллин Руслан

Понравился блог? Подпишись, чтобы получать новые статьи на почту и быть в курсе всех событий!

abdullinru.ru
