Как правильно выбрать материнскую плату для компьютера

Материнская плата (МП) – сложная многослойная печатная плата, которая является основой компьютера (ПК). К материнской плате подключаются все остальные комплектующие, и, по сути, она является неким связывающим звеном всех остальных устройств в ПК. К выбору МП необходимо подходить максимально серьезно и ответственно, ведь от этого выбора будет зависеть производительность, стабильность и долговечность всей системы. К тому же, устанавливать мощные высокопроизводительные комплектующие в бюджетную материнскую плату не рекомендуется, так как МП может просто-напросто не осилить их по мощности, так же не рекомендуется обратная ситуация — покупать дорогую производительную материнскую плату и устанавливать в нее бюджетные комплектующие. В таком случае, дорогая МП просто не оправдает свою покупку.


Поэтому подробно разберем технические характеристики материнских плат чтобы правильно подобрать ее под определенные нужды и потребности, а также на то, как правильно подбирать для материнской платы комплектующие.


Чипсет

Чипсет материнской платы – набор чипов, которые отвечают за работу всех остальных компонентов. При выборе материнской платы необходимо уделить особое внимание чипсету МП, ведь именно от него будет зависеть производительность всей системы, и устанавливаемый процессор в сокет материнской платы, от которого также будет зависеть производительность компьютера. Производителей чипсетов для материнских плат всего два: AMD и Intel, однако существуют чипсеты для процессоров AMD производства NVIDIA. В зависимости от какой компании чипсет установлен в материнскую плату, на процессоре этой же компании и будет работать компьютер.

Чипсеты бывают нескольких типов: бюджетные, средне-бюджетные и флагманские высокопроизводительные. Также у компании Intel существуют корпоративные чипсеты, для бизнеса. Каждый тип чипсета определяет какой процессор подходит для него, и следовательно будет эффективен в работе всей системы. В технических характеристиках материнской платы в графах «Производитель чипсета» и «Модель чипсета» можно узнать какая компания является производителем чипсета, а также узнать точное название чипсета.


Фирма-производитель

Флагманские высокопроизводительные материнские платы производит компания ASUS. Вся линейка МП данной компании выделяется высоким качеством, быстрой скоростью работы и стабильностью. В соотношении цена/качество отличные материнские платы выпускают компании MSI, Gigabyte и ASRock. Остальные производители выпускают на рынок бюджетные варианты в небольших ликейках материнских плат. Разумеется, даже у компаний ASUS, MSI, Gigabyte и ASRock имеются в наличии материнские платы на бюджетных чипсетах, однако, они по качеству и стабильности на порядок превосходят МП от других производителей.

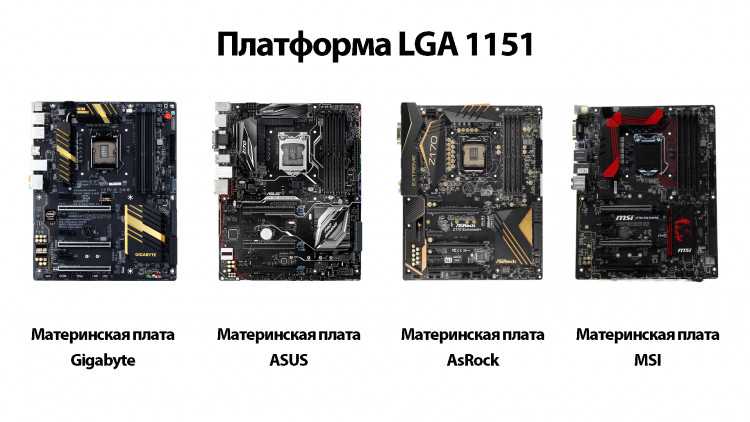

Сокет процессора

Процессор устанавливается в специальное гнездо на материнской плате, которое называется Socket (сокет), причем сокет материнской платы и сокет процессора должны совпадать. И если у компании Intel с совместимостью все очень строго т.е. сокет процессора должен пренепременно совпадать с сокетом материнской платы и никак иначе, то компания AMD сделала обратную совместимость некоторых сокетов. К примеру, процессор на сокете FM2 можно вставить в гнездо материнской платы на сокете FM2+.

Чтобы проверить подходит ли процессор к сокету материнской платы, необходимо в технических характеристиках процессора и материнской платы посмотреть графу «Сокет (Разъём процессора)», однако бывает такое, что этого недостаточно, поэтому необходимо зайти на сайт производителя материнской платы, и посмотреть список поддерживаемых процессоров. Также, существуют материнские платы с впаянными процессорами. У таких процессоров нету сокета, и их невозможно заменить, но материнские платы с впаянным в нее процессором обойдется на порядок дешевле, чем покупка этих комплектующих по отдельности.


Форм-фактор

Форм-фактор – размер устройства, в нашем случае, материнской платы. Чтобы МП можно было установить в корпус, необходимо, чтобы форм-факторы обоих совпадали, или в случае с форм-фактором корпуса ATX материнскую плату можно установить, как ATX, так и других распространенных форм-факторов. Чтобы проверить подходит ли материнская плата к корпусу необходимо посмотреть в технических характеристиках корпуса графу «Форм-фактор материнской платы», а у материнской платы графу «Форм-фактор».

Самыми распространенными форм-факторами материнских плат, в основном, считаются: ATX – полноразмерная материнская плата с множеством слотов расширений, которая устанавливается в корпус только формата ATX. Micro-ATX (mATX) – форм-фактор материнской платы вдвое меньше, чем ATX. Как правило, имеет меньше слотов расширения, чем МП ATX. Устанавливается в компактный корпус форм-фактора mATX или полноразмерный ATX. Mini-ITX – самый маленький формат материнских плат, и как правило, имеет минимум слотов расширений. Устанавливается в корпус любого форм-фактора. Также существуют крупногабаритные материнские платы формата E-ATX, которые в большинстве случаев, используются для очень высокопроизводительных игровых систем. Для такой МП следует подбирать корпус одноименного форм-фактора E-ATX, чтобы материнская плата вместилась в корпус.


ОЗУ

Также необходимо обратить особое внимание на совместимость материнской платы с оперативной памятью. Чтобы проверить совместимость ОЗУ и материнской платы необходимо посмотреть в технических характеристиках материнской платы в графу «Тип поддерживаемой памяти DDR». Здесь же можно узнать какую максимальную частоту оперативной памяти поддерживает материнская плата. Также в технических характеристиках материнской платы можно узнать максимально поддерживаемый объем ОЗУ, который можно установить, и число разъемов, которые имеет материнская плата для установки планок оперативной памяти в графах «Максимальный объём памяти (GB)» и «Число разъёмов DDR (slots)» соответственно.

Как правило, стандартные МП форм-фактора ATX имеют 4-8 слотов для ОЗУ, а материнские платы mATX и Mini-ITX только два слота. Также есть небольшой момент по частоте и максимальному объему оперативной памяти: если устанавливать ОЗУ с большей частотой и объемом, чем поддерживает материнская плата и процессор, то в таком случае компьютер определит только максимально поддерживаемый объем ОЗУ материнской платой и процессором, а сама оперативная память будет работать не на своей частоте, а на той, которую поддерживает материнская плата и ЦП.


SLI/Crossfire

Некоторые модели видеокарт поддерживают фирменные технологии SLI от компании NVIDIA для видеокарт GeForce, и Crossfire от компании AMD для видеокарт Radeon. С помощью этих технологий можно установить в компьютер несколько одинаковых видеокарт для объединения их мощностей, и получения большей производительности в компьютерных играх. Чтобы установить несколько видеокарт в компьютер, технологию SLI/Crossfire помимо видеокарты должна поддерживать и материнская плата. Также у материнской платы должно быть несколько слотов PCI-Express для установки нескольких видеокарт. Как правило, несколько слотов PCI-Express имеют МП форм-фактора ATX, а материнские платы форм-факторов mATX и Mini-ATX, в большинстве случаев имеют всего один слот для установки видеокарты. Ну, а чтобы проверить поддерживает ли материнская плата технологии SLI/Crossfire необходимо в технических характеристиках материнской платы посмотреть графу «Поддержка SLI/Crossfire», а графы «Количество слотов PCI-Ex16 (x16 режим)», «Количество слотов PCI-Ex16 (x8 режим)» и «Количество слотов PCI-Ex16 (x4 режим)» укажут на количество слотов, которые пригодны для установки видеокарт.


Жесткие диски и SSD-накопители

При подключении жестких дисков (HDD) к материнской плате необходимо убедиться, что интерфейс HHD подходит к интерфейсу материнской платы. Для этого нужно в технических характеристиках жесткого диска посмотреть в графу «Тип интерфейса HDD», и в технических характеристиках материнской платы в графу «Тип интерфейса SATA». SSD-накопители подключаются аналогично жестким дискам — через SATA или SAS-порт материнской платы. В таком случае подойдет обычный SerialATA, который используется при подключении жестких дисков, а для остальных интерфейсов твердотельных накопителей необходимо смотреть поддерживает ли данная материнская плата определенный тип интерфейса.

Чтобы проверить наличие разъемов M.2, mSATA и PCI-Express необходимо посмотреть в технических характеристиках материнской платы графу «Число разъёмов M2 Socket 3», «Число разъемов mSATA», «Количество слотов PCI-Ex1» и «Количество слотов PCI-Ex4» и т.д. под соответствующий разъем SSD-накопителя типа интерфейса PCI-Express соответственно. Помимо всего, в технических характеристиках материнской платы стОит обратить внимание на графу «Число разъёмов SATA», которая указывает на то, какое максимальное количество жестких дисков и твердотельных накопителей можно установить в компьютер по типу интерфейса SerialATA.


RAID-массив

Также несколько абсолютно идентичных (это очень важно!) жестких дисков или SSD-накопителей можно объединить по технологии виртуализации данных RAID для повышения надежности хранения информации, производительности, а в некоторых случаях и для того и для другого одновременно. RAID-массив можно создать через средства BIOS материнской платы, которая поддерживает RAID.

RAID бывает нескольких видов:

·         RAID 0

Используется для увеличения производительности жестких дисков или SSD-накопителей, которые совместно обрабатывают информацию. При данном RAID-массиве информация разбивается на блоки и записывается на все диски поочередно, причем производительность напрямую зависит от количества устройств, чем их больше – тем выше скорость. Единственный минус RAID 0 – при поломке хотя бы одного диска из всего RAID-массива данные пропадают безвозвратно со всех дисков.

·         RAID 1

Данный RAID-массив используется для высокой надежности хранения данных, которые дублируются на два диска одновременно, поэтому даже если один диск выйдет из строя, то информация останется на втором носителе в целости и сохранности. При использовании RAID 1 происходит полная потеря «объема» второго диска.

·         RAID 2, RAID 3, RAID 4, RAID 5, RAID 6, RAID 10, RAID 50

Данные RAID-массивы менее распространены и используются очень редко т.к. имеют специфическую направленность. Они служат для распределенного хранения данных с дисками, выделенными под коды четностями и различными размерами блока.

Чтобы узнать поддерживает ли материнская плата технологию создания RAID-массивов, необходимо в технических характеристиках материнской платы посмотреть графу «RAID SATA», в которой также будет указано какие виды рейдов поддерживает материнская плата.


Слоты для плат расширения

Слоты для плат расширения – это специальные слоты PCI и PCI – Express, которые предназначены для расширения функциональности системы путем установки дополнительных устройств в данные разъемы, не переплачивая за ту же функциональность, которая уже интегрирована в материнскую плату. К примеру, МП с двумя сетевыми картами по цене обойдется на порядок дороже, чем с одной, поэтому выгоднее будет взять материнскую плату с одной сетевой картой, а с помощью слота для плат расширения установить вторую, если понадобится. Помимо, этого, в данные разъемы можно также установить контроллеры, ТВ-тюнеры, Wi-Fi-адаптеры и SSD-накопители с соответствующим типом интерфейса. Главное, чтобы для всех дополнительных устройств хватило данных разъемов. Чтобы узнать сколько устройств можно установить в слоты для плат расширения необходимо в технических характеристиках материнской платы посмотреть в графы «Количество слотов PCI» и «Количество слотов PCI-Ex1».


Электронные компоненты

За долговечность и надежность материнской платы отвечают электронные компоненты (транзисторы, конденсаторы и т.д.), которые используют производители при ее производстве. Как правило, в бюджетных материнских платах используются аналогичные компоненты, которые не рассчитаны на слишком длительное использование, а в МП высокого уровня используются более качественные элементы. Причем, производители редко указывают в технических характеристиках информацию о том, какие электронные компоненты установлены в материнскую плату, поэтому данную информацию придется искать собственноручно. Однако, производители на официальных сайтах материнских плат подчеркивают какие электронные компоненты были использованы при производстве, поэтому стоит обращать внимание на надписи вроде «Super Alloy Power», которые означают, что в материнскую плату установлены надежные системы питания, твердотельные конденсаторы высокого качества и т.д.


BIOS и UEFI BIOS

BIOS материнской платы – встроенная программа (прошивка), через которую можно управлять всеми функциями материнской платы. В современные модели плат установлены UEFI BIOS, которые имеют более понятный графический интерфейс, с возможностью поддержки мыши. Также UEFI имеет расширенную функциональность и поддержку новейших технологий. В технических характеристиках материнской платы в графе «Тип BIOS» указывается какая версия прошивки изначально установлена в плату.


Внешние порты и разъемы

Материнские платы оснащаются множеством внешних разъемов и портов, которые находятся на специальной панели платы. Как правило, ни одна материнская плата не обходится без USB-портов для подключения компьютерной периферии – мыши и клавиатуры, сетевого разъема RJ-45 для подключения к интернету или к локальной сети, аудиоразъемов и оптического аудиовыхода SPDIF звуковой карты для подключения аудиосистем или гарнитуры, и хотя бы одного из разъемов для вывода изображения на монитор DVI-D, VGA или HDMI. Однако есть и небольшие исключения, к примеру, у материнских плат на сокете 2011-3 нет разъемов для вывода изображения т.к. ЦП на данном сокете не имеют встроенного графического адаптера. Иногда этих разъемов нет вообще, по причине того, что материнские платы рассчитаны на процессоры с графикой.

В современных материнских платах уже реже стали встречаться разъемы PS/2, которые используются для подключения периферии, потому как мыши и клавиатуры, в большинстве случаев, подключаются по USB-порту. В некоторых материнских платах присутствует разъем eSATA для подключения внешних жестких дисков или SSD-накопителей с аналогичным портом, и разъем Display Port для подключения монитора через данный разъем. Также в некоторых материнских платах присутствует Wi-Fi-адаптер, а также кнопка сброса BIOS при его зависании, однако, это не обязательные функции и разъемы, поэтому они присутствует далеко не во всех платах. Узнать о наличии в материнских платах тех или иных разъемов можно в технических характеристиках устройства в соответствующих графах.


Выбирая материнскую плату прежде всего необходимо учитывать, какие комплектующие компьютера будут к ней подключены. Однако, функциональность, производительность, качество и надежность материнской платы также играет не последнюю роль при ее выборе, поэтому стоит также обращать внимание на качество электронных компонентов, которые использовались при производстве платы, количество слотов для плат расширения и необходимых портов для подключения основных и дополнительных устройств, а особое внимание стоит уделить чипсету, ведь именно от него будет зависеть на каком процессоре будет функционировать система.

Как выбрать материнскую плату

Основные характеристики материнских плат (чипсет, разъемы), лучшие производители, какую материнскую плату выбрать для офисного, домашнего и игрового компьютера.

К материнской плате подключаются все остальные комплектующие, от нее зависит срок службы и стабильность работы всего компьютера. Кроме того, она должна позволять подключить все необходимые устройства и давать возможность улучшить компьютер в будущем.

Содержание

Содержание

  • 1. Рекомендуемые материнские платы
  • 2. Основы правильного выбора материнской платы
  • 3. Чипсет материнской платы
    • 3.1. Разработчики чипсетов
    • 3.2. Чипсеты Intel
    • 3.3. Чипсеты AMD
    • 3.4. Чем отличаются чипсеты
  • 4. Производители материнских плат
  • 5. Форм-фактор материнской платы
  • 6. Процессорный сокет
    • 6.1. Сокеты процессоров Intel
    • 6.2. Сокеты процессоров AMD
  • 7. Слоты памяти
  • 8. Тип и частота поддерживаемой памяти
  • 9. Разъемы для установки видеокарт
  • 10. Слоты для плат расширения
  • 11. Внутренние разъемы материнской платы
    • 11.1. Разъемы SATA
    • 11.2. Разъем M.2
    • 11.3. Разъем питания материнской платы
    • 11.4. Разъем питания процессора
    • 11.5. Расположение внутренних разъемов
  • 12. Интегрированные устройства
    • 12.1. Интегрированная видеокарта
    • 12.2. Интегрированная звуковая карта
    • 12.3. Интегрированная сетевая карта
    • 12.4. Интегрированный Wi-Fi и Bluetooth
  • 13. Внешние разъемы материнской платы
  • 14. Электронные компоненты
  • 15. Схема питания процессора
  • 16. Система охлаждения
  • 17. Прошивка материнской платы
  • 18. Комплектация
  • 19. Как узнать характеристики материнской платы
  • 20. Оптимальная материнская плата
  • 21. Настройка фильтров в интернет-магазине
  • 22. Ссылки

1.

Рекомендуемые материнские платы

Для тех у кого нет времени, чтобы прочитать всю статью, я сразу же даю рекомендуемые модели материнских плат под наиболее современные процессоры, с которыми есть смысл собирать новый компьютер.

Одни из лучших материнских плат производит компания ASUS, но они и самые дорогие. На сегодня оптимальными по соотношению цена/качество являются материнские платы MSI и Gigabyte. В качестве более бюджетного варианта можно рассматривать материнки от ASRock, у них также есть удачные модели. Игровые материнские платы имеют лучше звук и сетевую карту.

Для процессоров Intel на сокете 1200

Оптимальный вариант: ASRock B560M Steel Legend
Материнская плата ASRock B560M Steel Legend

Или игровая материнка: Gigabyte B560M AORUS PRO
Материнская плата Gigabyte B560M AORUS PRO

Для разгона рекомендую: Gigabyte Z590M GAMING X
Материнская плата Gigabyte Z590M GAMING X

Или аналог из игровой серии: Gigabyte Z590 GAMING X
Материнская плата Gigabyte Z590 GAMING X

Для процессоров AMD на сокете AM4

Оптимальный вариант: Gigabyte B550M AORUS ELITE
Материнская плата Gigabyte B550M AORUS ELITE

Или полноразмерная: Gigabyte B550 GAMING X
Материнская плата Gigabyte B550 GAMING X

Для разгона рекомендую: MSI MPG X570 GAMING PLUS
Материнская плата MSI MPG X570 GAMING PLUS

Если вы хотите понять почему я рекомендую именно эти модели, разобраться во всех нюансах и параметрах материнских плат, то читайте статью дальше.

Рекомендуемые конфигурации ПК (процессор+видеокарта+память) для игр и монтажа видео вы можете скачать в разделе «Ссылки».

2. Основы правильного выбора материнской платы

Не стоит устанавливать мощный процессор на самую дешевую материнскую плату, так как материнская плата не выдержит большой нагрузки в течение продолжительного времени. И наоборот, самому слабому процессору ни к чему дорогая материнская плата, так как это выброшенные на ветер деньги.

Материнскую плату нужно выбирать после того как выбраны все остальные комплектующие для компьютера, так как от них зависит какого класса должна быть материнская плата и какие на ней должны быть разъемы для подключения выбранных комплектующих.

3. Чипсет материнской платы

У каждой материнской платы есть свой собственный процессор, который управляет всеми подключаемыми к ней устройствами и называется чипсетом. От чипсета зависит функциональность материнской платы и он выбирается в зависимости от назначения компьютера.

3.1. Разработчики чипсетов

Чипсеты для современных материнских плат разрабатывают две компании: Intel и AMD.

Если вы выбрали процессор Intel, то материнская плата должна быть на чипсете Intel, если AMD – на чипсете AMD.

3.2. Чипсеты Intel

К основным потребительским, но уже устаревающим чипсетам Intel, относятся следующие:

  • h510 – для офисных ПК
  • B460/h570 – мультимедийных и игровых ПК
  • Z490 – для мощных игровых и профессиональных ПК
  • X299 – для сверхмощных профессиональных ПК

Им на смену пришли более современные чипсеты с поддержкой процессоров 11-го поколения:

  • H510 – для офисных ПК
  • B560/H570 – для мультимедийных и игровых ПК
  • Z590 – для мощных игровых и профессиональных ПК

Для большинства компьютеров подойдут материнки на чипсетах B460/B470 и B560/H570. В чипсетах H больше линий PCI-E, чем в чипсетах B, что важно только при установке более двух видеокарт или нескольких сверхбыстрых SSD PCI-E. Так что для обычного пользователя между ними нет никакой разницы.

Чипсеты Z имеют еще больше линий PCI-E, чем чипсеты H, позволяют разгонять процессоры с индексом «K», поддерживают память с частотой выше 2666 МГц и объединение от 2 до 5 дисков в RAID массив. Они больше подходят для мощных игровых и профессиональных ПК.

Материнки на чипсетах X299 нужны только для сверхмощных и дорогих профессиональных ПК с процессорами на сокете 2066 (об этом мы поговорим ниже).

3.3. Чипсеты AMD

К основным современным чипсетам AMD относятся следующие.

  • A520 – для офисных и мультимедийных ПК
  • B550 – для игровых и профессиональных ПК
  • X570 – для энтузиастов
  • X399 – для очень мощных профессиональных ПК

Чипсет A520 не имеет возможности разгона процессора, в то время как у B550 такая функциональность есть. X570 в довесок оснащен большим количеством линий PCI-E для установки нескольких видеокарт и расширенными возможностями по разгону. Ну а X399 предназначен для профессиональных процессоров на сокете TR4.

3.4. Чем отличаются чипсеты

Чипсеты имеют массу отличий, но нас интересует только их условное разделение по назначению, чтобы подобрать материнскую плату соответствующую назначению компьютера.

Остальные параметры чипсетов нас не интересуют, так как мы будем ориентироваться на параметры конкретной материнской платы. После выбора чипсета под ваши нужды, можно начинать выбирать материнскую плату, исходя из ее характеристик и разъемов.

4. Производители материнских плат

Лучшие материнские платы в ценовом диапазоне выше среднего производит компания ASUS, но они являются и самыми дорогими. Материнским платам начального уровня эта компания уделяет меньше внимания и в данном случае не стоит переплачивать за бренд.

Хорошим соотношением цена/качество отличаются материнские платы производства компании MSI во всем ценовом диапазоне.

В качестве более экономного варианта можно рассматривать материнки от Gigabyte и ASRock (дочерняя компания ASUS), они отличаются более лояльной ценовой политикой и у них также есть удачные модели.

Отдельно стоит отметить, что сама корпорация Intel производит материнские платы на основе своих чипсетов. Эти материнские платы отличаются стабильным качеством, но низкой функциональностью и более высокой ценой. Они пользуются спросом в основном в корпоративном секторе.

Материнские платы остальных производителей не пользуются такой популярностью, имеют более ограниченный модельный ряд и их приобретение я считаю не целесообразным.

5. Форм-фактор материнской платы

Форм-фактором называется физический размер материнской платы. Основными форм-факторами материнских плат являются: ATX, MicroATX (mATX) и Mini-ITX.

ATX (305×244 мм) – полноразмерный формат материнской платы, является оптимальным для стационарного компьютера, имеет наибольшее количество слотов, устанавливается в корпуса ATX.

MicroATX (244×244 мм) – уменьшенный формат материнской платы, имеет меньшее количество слотов, устанавливается как в полноразмерные (ATX) корпуса, так и в более компактные корпуса (mATX).

Mini-ITX (170×170 мм) – сверх компактные материнские платы для сборки очень маленьких ПК в соответствующих корпусах. Следует учитывать, что такие системы имеют ряд ограничений по размеру компонентов и охлаждению.

Существуют и другие менее распространенные форм-факторы материнских плат.

6. Процессорный сокет

Процессорный сокет (Socket) – это разъем для соединения процессора с материнской платой. Материнская плата должна иметь такой же сокет как и у процессора.

Процессорные сокеты постоянно претерпевают изменения и из года в год появляются все новые модификации. Рекомендую приобретать процессор и материнскую плату с наиболее современным сокетом. Это обеспечит возможность замены как процессора, так и материнской платы в ближайшие несколько лет.

6.1. Сокеты процессоров Intel

  • Устаревшие: 478, 775, 1155, 1156, 1151, 2011
  • Устаревающие: 1151 v2, 2011-3
  • Самые современные:  1200, 2066

6.2. Сокеты процессоров AMD

  • Устаревшие: AM1, АМ2, AM3, FM1, FM2
  • Устаревающие: AM3+, FM2+
  • Самые современные: AM4, TR4

7.

Слоты памяти

Материнские платы компактных форматов часто имеют 2 слота для установки модулей памяти. Большие ATX платы обычно оснащаются 4 слотами памяти. Свободные слоты могут понадобиться, если вы планируете в будущем добавлять память.

8. Тип и частота поддерживаемой памяти

Современные материнские платы поддерживают память DDR4. Недорогие материнки рассчитаны на более низкую максимальную частоту памяти (2666 МГц). Материнские платы среднего и высокого класса могут поддерживать память с более высокой частотой (3200-5200 МГц).

Память с частотой 3000/3200 МГц стоит уже незначительно дороже, дает некоторый прирост производительности в играх и еще более ощутимый при монтаже видео. Поэтому есть смысл приобрести материнку с поддержкой памяти с более высокой частотой.

До недавнего времени самой оптимальной по соотношению цена/производительность являлась память DDR4 с частотой 2666 МГц, которую поддерживают все современные материнки. Но сейчас уже лучше брать память на 3000/3200 МГц.

9. Разъемы для установки видеокарт

Современные материнские платы имеют разъем PCI Express (PCI-E x16) версии 3.0 или самой современной 4.0 для установки видеокарт.

Если на материнской плате несколько таких разъемов, то можно установить несколько видеокарт для повышения производительности в играх. Но в большинстве случаев установка одной более мощной видеокарты является более предпочтительным решением.

Также свободные разъемы PCI-E x16 можно использовать для установки других плат расширения с разъемом PCI-E x4 или x1 (например, быстрого SSD или звуковой карты).

10. Слоты для плат расширения

Слоты для плат расширения – это специальные разъемы для подключения различных дополнительных устройств, таких как: ТВ-тюнер, Wi-Fi адаптер и др.

Старые материнские платы использовали разъемы PCI для установки плат расширения. Такой разъем может понадобиться, если у вас есть такие платы, например, профессиональная звуковая карта или ТВ-тюнер.

На современных материнских платах для установки плат расширения используются разъемы PCI-E x1 или лишние разъемы PCI-E x16. Желательно, чтобы на материнской плате было хотя бы 1-2 таких разъема, не перекрывающихся видеокартой.

В современном компьютере разъемы PCI старого типа не обязательны, так как уже можно приобрести любое устройство с новым PCI-E разъемом.

11. Внутренние разъемы материнской платы

Материнская плата имеет множество внутренних разъемов для подключения различных устройств внутри корпуса.

11.1. Разъемы SATA

Современные материнские платы имеют универсальные разъемы SATA 3, которые прекрасно подходят для подключения жестких дисков, твердотельных накопителей (SSD) и оптических приводов.

Несколько таких разъемов могут быть вынесены в отдельный блок, образуя комбинированный разъем SATA Express.

Такой разъем раньше использовался для подключения быстрых SSD, но в него можно также подключать любые SATA диски.

11.2. Разъем M.2

Также многие современные материнки оснащаются разъемом M.2, который используется преимущественно для сверх быстрых SSD.

Этот разъем имеет крепления для установки плат различных размеров, что нужно учитывать при выборе SSD. Но сейчас обычно используется только самый распространенный размер 2280.

Хорошо также если разъем M.2 будет поддерживать работу как в режиме SATA, так и PCI-E, а также спецификацию NVMe для быстрых SSD.

11.3. Разъем питания материнской платы

Современные материнские платы имеют 24-х контактный разъем питания.

Все блоки питания оснащаются аналогичным разъемом.

11.4. Разъем питания процессора

Материнская плата может иметь 4-х или 8-ми контактный разъем питания процессора.

Если разъем 8-ми контактный, то желательно, что бы блок питания имел два 4-х контактных разъема, которые в него и вставляются. Если процессор не сильно мощный, то его можно запитать одним 4-х контактным разъемом и все будет работать, но просадки напряжения на нем будут выше, особенно в разгоне.

11.5. Расположение внутренних разъемов

На картинке ниже изображены основные внутренние разъемы материнской платы, о которых мы говорили.

12. Интегрированные устройства

Материнская плата кроме чипсета и различных разъемов для подключения комплектующих имеет различные интегрированные устройства.

12.1. Интегрированная видеокарта

Если вы решили, что компьютер не будет использоваться для игр и не приобретаете отдельную видеокарту, то материнская плата должна поддерживать процессоры с видеоядром и иметь соответствующие разъемы. На материнских платах, рассчитанных на процессоры с видеоядром могут быть разъемы VGA, DVI, DisplayPort и HDMI.

Желательно наличие на материнской плате разъема DVI для подключения современных мониторов. Для подключения к компьютеру телевизора необходим разъем HDMI. Учтите так же, что у некоторых бюджетных мониторов есть только разъем VGA, который в таком случае должен быть и на материнской плате.

12.2. Интегрированная звуковая карта

Все современные материнские платы имеют аудиокодек класса HDA (High Definition Audio). На бюджетные модели устанавливаются соответствующие звуковые кодеки (ALC8xx, ALC9xx), которых в принципе достаточно большинству пользователей. На более дорогие игровые материнки устанавливаются кодеки получше (ALC1220) и усилитель для наушников, дающие более высокое качество звука.

Материнские платы обычно имеют 3, 5 или 6 гнезд 3.5 мм для подключения аудиоустройств. Также может присутствовать оптический и иногда коаксиальный цифровой аудио выход.

Для подключения колонок системы 2.0 или 2.1. вполне достаточно 3-х аудио выходов.
Если вы планируете подключать многоканальную акустику, то желательно, чтобы на материнской плате было 5-6 аудио разъемов. Для подключения высококачественной аудиосистемы может потребоваться оптический аудио выход.

12.3. Интегрированная сетевая карта

Все современные материнские платы имеют встроенную сетевую карту со скоростью передачи данных 1000 Мбит/с (1 Гб/с) и разъем RJ-45 для подключения к интернету.

Бюджетные материнские платы оснащаются соответствующими сетевыми картами производства Realtek. Более дорогие игровые материнки могут иметь более качественные сетевые карты Intel, Killer, что положительно отражается на пинге в онлайн играх. Но часто работа онлайн игр больше зависит от качества интернета, чем от сетевой карты. Все современные сетевые карты имеют скорость передачи данных 1 или 2.5 Гбит/с, что в принципе не важно, так как вряд ли у кого-то есть интернет со скоростью свыше 1 Гбит/с.

Крайне желательно подключаться к интернету через роутер, который будет отражать сетевые атаки и повысит защиту материнки от электропробоев со стороны провайдера.

12.4. Интегрированный Wi-Fi и Bluetooth

Некоторые материнские платы могут иметь встроенный Wi-Fi и Bluetooth адаптер. Такие материнские платы стоят дороже и используются в основном для сборки компактных медиацентров. Если сейчас вам такая функциональность не нужна, то нужный адаптер можно будет докупить позже  если возникнет такая необходимость.

13. Внешние разъемы материнской платы

В зависимости от количества интегрированных устройств и класса материнской платы она может иметь различные разъемы на задней панели для подключения внешних устройств.

Описание разъемов сверху вниз

  • USB 3.0 – разъем для подключения быстрых флешек и внешних дисков, желательно наличие не менее 4-х таких разъемов.
  • PS/2 – старый разъем для подключения мышки и клавиатуры, есть уже не на всех материнских платах, является не обязательным, так как современные мышки и клавиатуры подключаются по USB.
  • DVI – разъем для подключения монитора в материнских платах со встроенным видео.
  • Антенные разъемы Wi-Fi – есть только на некоторых дорогих платах с Wi-Fi адаптером.
  • HDMI – разъем для подключения телевизора в материнских платах со встроенным видео.
  • DisplayPort – разъем для подключения некоторых мониторов.
  • Кнопка сброса BIOS – не обязательна, используется при зависании компьютера в процессе разгона.
  • eSATA – используется для внешних дисков с аналогичным разъемом, не обязателен.
  • USB 2.0 – разъем для подключения клавиатуры, мышки, принтера и многих других устройств, достаточно 2-х таких разъемов (или разъемов USB 3.0). Также на современных материнках могут быть разъемы USB 3.1 (Type-A, Type-C), которые быстрее, но еще редко используются.
  • RJ-45 – разъем для подключения к локальной сети или интернету, обязателен.
  • Оптический аудиовыход – для подключения качественной акустики (колонок).
  • Звуковые выходы – для подключения аудио колонок (система 2.0-5.1).
  • Микрофон ­– подключение микрофона или головной гарнитуры, есть всегда.

14. Электронные компоненты

В дешевых материнских платах используется самые низкокачественные электронные компоненты: транзисторы, конденсаторы, дроссели и т.п. Соответственно надежность и срок службы таких материнских плат самые низкие. Например, электролитные конденсаторы могут вспухнуть уже через 2-3 года эксплуатации компьютера, что приводит к сбоям в его работе и необходимости ремонта.

В материнских платах среднего и высокого класса могут использоваться электронные компоненты более высокого качества (например, японские твердотельные конденсаторы). Производители часто подчеркивают это каким либо лозунгом: Solid Caps (твердотельные конденсаторы), Military Standard (военный стандарт), Super Alloy Power (надежная система питания). Такие материнские платы являются более надежными и могут прослужить дольше.

15. Схема питания процессора

От схемы питания процессора зависит на сколько мощный процессор можно устанавливать на конкретную материнскую плату без риска ее перегрева и преждевременного выхода из строя, а также просадки питания при разгоне процессора.

Материнская плата среднего класса с 10-фазной схемой питания вполне справится с не экстремальным разгоном процессора с TDP до 120 Вт. Для более прожорливых камней лучше брать материнку с 12-16 фазной системой питания.

16. Система охлаждения

Дешевые материнские платы либо вообще не имеют радиаторов, либо имеют маленький радиатор на чипсете и иногда на мосфетах (транзисторах) возле процессорного разъема. В принципе, если использовать такие платы по назначению и устанавливать на них такие же слабые процессоры, то перегреваться они не должны.

На материнских платах среднего и высокого класса, на которые устанавливаются более мощные процессоры, желательно чтобы радиаторы были побольше.

Кстати, количество фаз легко подсчитать, оно равно количеству прямоугольных дросселей возле радиаторов

17. Прошивка материнской платы

Прошивка – это встроенная микропрограмма, управляющая всеми функциями материнской платы. Уже многие материнские платы перешли от прошивки BIOS с классическим текстовым меню на более современную UEFI с удобным графическим интерфейсом.

Геймерские материнские палаты в дополнение имеют ряд продвинутых функций, что выгодно отличает их от более бюджетных решений.

18. Комплектация

Обычно в комплекте с материнской платой идут: руководство пользователя, диск с драйверами, заглушка для задней панели корпуса и несколько SATA шлейфов. Комплектацию материнской платы можно узнать на сайте продавца или производителя. Если вы собираете новый компьютер, то заранее посчитайте сколько и каких шлейфов вам нужно, что бы при необходимости сразу их заказать.

Некоторые модели материнских плат имеют расширенную комплектацию, в которой может быть много различных шлейфов и планок с разъемами. Например, у фирмы ASUS такие материнские платы раньше имели слово Deluxe в названии, а сейчас это могут быть какие-то Pro версии. Стоят они дороже, но обычно все эти довески остаются не востребованными, поэтому целесообразнее за те же деньги купить лучшую материнскую плату.

19. Как узнать характеристики материнской платы

Все характеристики материнской платы, такие как поддерживаемые процессоры и память, типы и количество внутренних и внешних разъемов и т.п. уточняйте на сайте производителя по точному номеру модели. Там же можно посмотреть изображения материнской платы, по которым легко определить расположение разъемов, качество системы питания и охлаждения. Также неплохо было бы перед покупкой поискать обзоры конкретной материнки в интернете.

20. Оптимальная материнская плата

Теперь вы знаете все необходимое о материнских платах и сможете самостоятельно выбрать подходящую модель. Но я все-таки дам вам несколько рекомендаций.

Для офисного, мультимедийного или игрового компьютера среднего класса (Core i5 + RTX 3060) подойдет недорогая материнская плата на сокете 1200 с чипсетом Intel B460/h570 или B560/H570 (для процессоров 11-го поколения).

Для мощного игрового компьютера (Core i7 + RTX 3070/3080) лучше взять материнку на сокете 1200 с мощной системой питания процессора на чипсете Intel B560/H570 или Z590 (под разгон). Если хотите получше звук, сетевую карту и позволяют средства, то берите материнку из игровой серии (Gaming и т.п.).

Для профессиональных задач, таких как рендеринг видео и других тяжелых приложений, лучше брать материнку на сокете AM4 под многопоточные процессоры AMD Ryzen на чипсете B550/X570.

Формат (ATX, mATX), типы и количество разъемов выбирайте по необходимости. Производителя – любого популярного (ASUS, MSI, Gigabyte, ASRock) или исходя из наших рекомендаций (это больше дело вкуса или бюджета).

21. Настройка фильтров в интернет-магазине

  1. Откройте раздел «Материнские платы» на сайте продавца.
  2. Выберете желаемых производителей (ASUS, MSI, Gigabyte, ASRock).
  3. Укажите сокет выбранного процессора (1200, AM4).
  4. Укажите тип оперативной памяти (DDR4).
  5. Выберете предпочтительные чипсеты (B560/H570/Z590, B550/X570).
  6. Если хотите укажите формфактор (ATX, mATX).
  7. Задайте другие важные для вас параметры.
  8. Последовательно просматривайте все позиции, начиная с более дешевых.
  9. Выберите несколько подходящих по параметрам и цене моделей.
  10. Найдите эти модели на сайтах производителей, просмотрите все их параметры. Внимательно рассмотрите изображения, обращая внимание на количество, типы, расположение разъемов, систему питания и охлаждения.
  11. Если сомневаетесь, поищите обзоры выбранных материнских плат, задайте вопросы в комментариях

Таким образом, вы получите оптимальную по соотношению цена/качество/функциональность материнскую плату, удовлетворяющую вашим требованиям за минимально возможную стоимость.

По ссылке ниже вы можете скачать рекомендуемые конфигурации (процессор + видеокарта + память) для игр и монтажа видео.

Если вам понравилась статья, пожалуйста поддержите наш сайт и поделитесь ссылкой на нее в соцсетях

Как правильно выбрать материнскую плату

Практическое руководство

Потому что выбор процессора — это только полдела.

Автор Тьяго Тревизан

PCWorld 27 сентября 2021 г. 3:45 по тихоокеанскому времени

Изображение: Thiago Trevisan/IDG

На что следует обратить внимание при выборе материнской платы? Лучшие процессоры могут привлечь все внимание, но выбор материнской платы может быть не менее важным. Мы покажем вам, как покупать на основе необходимых вам функций, не нарушая при этом кругленькую сумму.

Выберите ЦП и набор микросхем

Первое решение также касается ЦП. Ваш выбор здесь либо AMD, либо Intel. Материнские платы работают только с определенными семействами процессоров, для которых они предназначены. Наш путеводитель по лучшим процессорам поможет вам выбрать идеальный процессор для любого бюджета; ваши потребности там должны управлять большинством ваших решений.

Не вдаваясь слишком глубоко в горячие войны процессоров, давайте разберем некоторые объективные причины, по которым вы предпочтете Intel или AMD другой стороне.

  • Нужен Thunderbolt? Скорее всего, вам понадобится материнская плата Intel. Несколько избранных материнских плат AMD поддерживают эту технологию, но в основном она встречается на платах Intel, поскольку Intel помогала в ее создании.
  • Нужна лучшая многоядерная производительность? Вам понадобится AMD здесь. Чипы Threadripper или Ryzen 5000 имеют значительное преимущество в количестве ядер по сравнению с существующими вариантами Intel HEDT.
  • Нужна лучшая игровая производительность? В большинстве случаев AMD Ryzen 5000 — ваш выбор. Intel действительно предлагает хорошее соотношение цены и производительности с некоторыми чипами, такими как Core i5-11400 и Core i5-11600K.

Выберите форм-фактор — ITX, M-ATX или ATX

Большинству сборщиков ПК следует выбирать материнскую плату на основе стандартного форм-фактора ATX. Если вы хотите сделать меньшую сборку, вы будете ограничены материнскими платами mini-ITX.

Thiago Trevisan/IDG

Цены на материнские платы mini-ITX будут выше из-за тех функций, которые вы получаете, и у вас будет меньше физических слотов PCIe, которые используются для графической карты, хранилища, звуковых карт и других дополнений. в карты. Но взамен вы получаете возможность создать компактный игровой ПК. Некоторые материнские платы меньшего размера, такие как mini- Asus ROG Crosshair VIII Impact на базе DTX с набором микросхем AMD x570 обеспечивают потрясающую эффективность охлаждения VRM для своего размера. Тем не менее, многие устройства меньшего размера обычно обеспечивают меньшую эффективность охлаждения, чем материнские платы ATX аналогичной цены, поскольку они просто не могут втиснуть дополнительные радиаторы или вентиляторы.

Материнские платы Micro-ATX (или M-ATX), хотя и менее распространены, занимают среднее место среди других вариантов. Это справедливо как для его размера, так и для общего набора функций.

Большие материнские платы E-ATX, такие как Gigabyte Z590 Aorus Extreme, они физически шире — намного шире. Эти устройства уровня энтузиастов, как правило, оснащены множеством функций и имеют соответствующую цену.

Выберите нужные вам функции

Покупка материнской платы на основе необходимых вам функций имеет жизненно важное значение для процесса выбора, если вы хотите добиться максимального соотношения цены и производительности. Вот некоторые из наиболее важных функций, которые следует учитывать:

  • Путь обновления . Хотите когда-нибудь в будущем обновить свой процессор Ryzen 3000 до чипа Ryzen 5000? Выбор более нового набора микросхем, такого как x570, может сделать это возможным, и у AMD есть история поддержки нескольких поколений ЦП на данном сокете материнской платы, но имейте в виду, что Intel и AMD иногда переключаются на новые сокеты, когда представляют новые чипы. Фактически, ожидается, что материнские платы, используемые процессорами AMD Ryzen 5000 и чипами Intel Core 11-го поколения, будут заменены этими чипами следующего поколения.
  • Выбор порта . Нужно много USB-разъемов или аудиоразъемов? Хотите USB-C или Thunderbolt? Как насчет HDMI, встроенного в материнскую плату? Обязательно прочитайте список спецификаций. Не все материнские платы одинаковы!
  • Рекомендации по работе в сети . Нельзя упускать из виду то, как ваша материнская плата подключается к домашней сети. Подойдет ли обычное подключение к локальной сети Ethernet? Практически каждая материнская плата предлагает это. Поддержка Wi-Fi менее распространена и, как правило, дороже. Если вы опытный пользователь, вы можете поискать материнские платы с расширенной поддержкой 10GB Ethernet, чтобы впоследствии не использовать карты расширения.
  • Внутреннее подключение . Некоторые материнские платы предлагают больше слотов M.2 SSD или слотов PCIe для расширения возможностей подключения.
  • Охлаждение . Охлаждение материнской платы не должно быть серьезной проблемой для большинства людей, но если вы планируете купить высокопроизводительный процессор или разогнать свой процессор, вы можете инвестировать в материнскую плату с более мощными VRM, большими радиаторами, активными вентиляторами и другими исключительные функции охлаждения для снижения уровня нагрева.

Покупка на основе необходимых вам функций позволит выбрать правильный уровень бюджета. Вам не нужна навороченная роскошная материнская плата, такая как Asus ROG Rampage VI Extreme Encore стоимостью более 700 долларов, если вы просто хотите играть в игры, а не разгонять. С другой стороны, вам понадобится такая плата, если вы планируете использовать несколько дисков NVMe, разгонять свой процессор, использовать сеть 10 ГБ и нуждаться в тонне USB-портов.

Многие сборщики ПК окажутся в зоне Златовласки — прямо посередине, в самый раз! Вам понадобится материнская плата с достаточным количеством функций, производительностью и эстетикой для большинства опытных пользователей, но при этом более дешевая, чем топовые платы, которые могут включать в себя такие функции, как контроллеры вентиляторов, адаптеры дисков PCIe NVMe, и так далее . Если вы используете стандартную игровую установку для ПК, вы, вероятно, сможете найти приличную материнскую плату, которая соответствует вашим потребностям, по цене от 150 до 300 долларов, например, MSI MPG X570 Gaming Pro Carbon WiFi за 260 долларов.

Выберите свою эстетику

Выбор нужных функций не ограничивается практическими соображениями. Хотите синхронизировать тщательно продуманное световое шоу RGB между материнской платой, видеокартой, кулером и корпусом? Вам понадобится материнская плата со встроенными разъемами RGB. Многие предлагают встроенное программное обеспечение, помогающее координировать все цветные огни, например, программное обеспечение Asus Aura Sync. Даже если вы предпочитаете «темный» подход без сверкающих светодиодов, приятный чистый дизайн также может добавить эстетики вашей сборке.

Thiago Trevisan/IDG

Какая здесь разница между более дешевыми и дорогими материнскими платами? Более дорогие материнские платы часто включают в себя больше интеграции RGB, а также более причудливые тепловые экраны и «броневые» пластины, чтобы скрыть то, что находится под ними. Более дешевые материнские платы могут иметь больше черных или зеленых печатных плат и более ограниченные варианты RGB (если они есть).

Выберите цену

Упоминается в этой статье

AMD Ryzen 5 5600X

Теперь, когда вы просмотрели контрольный список выбора процессора/чипсета, размера, набора функций и эстетических предпочтений, вы можете сузить свой бюджет. Если вы предпочитаете экономичную установку без излишеств и никогда не планируете разгона, большинство материнских плат среднего класса прекрасно работают, особенно с популярными игровыми процессорами, такими как AMD Ryzen 5 5600X и Intel Core i5-11600K. Однако избегайте самых дешевых вариантов, поскольку они часто могут привести к падению производительности процессора из-за ограниченного охлаждения и упрощения других аспектов дизайна.

Если вы довольны стандартным набором функций «средняя зона», вы отлично справитесь даже с более мощным процессором, таким как 16-ядерный AMD Ryzen 9 5950X или 8-ядерный Intel Core i9-11900K, придерживаясь с материнскими платами известных брендов для энтузиастов, таких как линейки Strix или Hero от Asus, предложения Ace от MSI и серия Aorus Master от Gigabyte.

Если вам абсолютно необходимо самое лучшее, вам придется заплатить за это. Некоторые многофункциональные материнские платы (опять же, например, Asus ROG Rampage VI Extreme Encore стоимостью более 700 долларов США) могут предлагать функции, которые вам нужны, но вы часто будете платить за другие несвязанные дополнения, чтобы получить их.

Алайна Йи / IDG

Не переплачивайте за имя. В конце концов, бренд многих дорогих материнских плат также играет роль в ценообразовании. Часто вы можете выбрать более дешевую материнскую плату среднего уровня, которая предлагает подавляющее большинство тех же функций, что и их более дорогие собратья, по значительно меньшей цене — например, возьмите линейку материнских плат Asus «Extreme» по сравнению с гораздо более доступной линейкой Strix. Фактическая разница в производительности процессора между этими платами среднего и высокого класса часто незначительна, поэтому вы платите больше за те дополнительные функции, которые, возможно, никогда не будете использовать.

Помните об этом списке, совершайте покупки с умом, и в кратчайшие сроки у вас будет идеальная материнская плата для вашего модного нового процессора.

3 важные вещи, на которые следует обратить внимание

Если вы решили собрать свой собственный компьютер, следующее, что вам нужно сделать, это начать составлять список компонентов для вашей системы.

В нашем предыдущем посте мы рассмотрели, что следует учитывать при выборе процессора, а сегодня мы рассмотрим, как выбрать материнскую плату для вашей системы.

Хотя при выборе материнской платы необходимо учитывать множество компонентов и факторов, если вы новичок, я считаю, что есть три основных момента, которые вам необходимо знать при выборе лучшей материнской платы для ваших нужд. В этом посте мы подробно расскажем, что искать в материнской плате.

Содержание

  1. Совместимость ЦП/материнской платы
  2. Совместимость корпуса/материнской платы
  3. Доступные порты/слоты

ЕЩЁ ИЗ ЭТОЙ СЕРИИ1. Что искать в CPU2. Как выбрать процессорный кулер 3. Как выбрать материнскую плату 4. Как выбрать видеокарту5. Как выбрать блок питания6. Как выбрать корпус для ПК7. Что искать в игровом мониторе8. Что искать в игровом кресле

1. Ваш процессор и материнская плата должны быть совместимы

Первое и самое важное, что вам нужно сделать, это сузить список материнских плат до вариантов, совместимых с процессором. ты выбрал. Не все процессоры совместимы со всеми материнскими платами.

К счастью, есть всего три вещи, которые вам нужно понять, чтобы определить, совместимы ли процессор и материнская плата.

  1. Intel или AMD
  2. Сокет процессора
  3. Набор микросхем материнской платы

Ниже я рассмотрю каждый из этих трех факторов совместимости.

Intel или AMD

Существует только два производителя процессоров для настольных ПК: Intel и AMD. И хотя это может показаться очевидным, процессоры Intel и AMD предназначены для работы с материнскими платами, специфичными для каждого производителя.

Другими словами, процессоры Intel имеют материнские платы, специально предназначенные для работы с процессорами Intel. И то же самое верно для процессоров AMD.

Нельзя использовать процессор Intel на материнской плате AMD и наоборот.

Итак, первое, на что следует обратить внимание при выборе материнской платы, это убедиться, что если вы выбрали процессор Intel, вы смотрите только на совместимые материнские платы на базе Intel, и то же самое верно для процессоров AMD.

Сокет процессора

Теперь, когда вы сузили свой выбор до материнских плат AMD или Intel, следующее, что вам нужно учитывать, это тот факт, что не все процессоры Intel совместимы со всеми материнскими платами на базе Intel. И то же самое верно для процессоров AMD.

Иногда, когда Intel или AMD выпускают ЦП нового поколения, им также приходится выпускать материнские платы нового поколения для установки новых ЦП.

И сокет ЦП (сокет, в который процессор устанавливается на материнской плате) может отличаться от одного поколения процессора/материнской платы к другому.

Так, например, новые процессоры AMD Ryzen используют сокет AM4. Однако предыдущая линейка процессоров AMD (или, по крайней мере, их предыдущая флагманская линейка процессоров ) использовала сокеты AM3 и AM3+.

Здесь важно отметить, что, как правило, процессоры не имеют обратной или прямой совместимости со старыми или новыми сокетами. Таким образом, вы не можете установить новый процессор Ryzen на старую материнскую плату с сокетом AM3+, а старый процессор AMD — на более новую материнскую плату AM4.

То же самое касается Intel.

Также важно отметить, что новые поколения процессоров (обычно называемые «обновлениями») могут использовать материнские платы с одним и тем же сокетом. Например, новые процессоры AMD Ryzen серии 5000 работают с тем же сокетом AM4, что и оригинальные процессоры AMD Ryzen (серии 1000).

Однако, если вы подумываете о приобретении процессора нового поколения, прежде чем соединять его с материнской платой более старого поколения (даже если она имеет тот же сокет, который использует ваш процессор), обязательно обратите внимание, что иногда материнским платам более старого поколения требуется обновление BIOS. для работы с процессорами нового поколения. Таким образом, вы должны убедиться, что, если вы покупаете материнскую плату старого поколения, вы проверяете и видите, есть ли на ней обновление BIOS, которое позволит ей работать с вашим новым процессором из коробки.

Существуют также некоторые недостатки использования старой материнской платы в том же сокете, которые в основном связаны с новыми поколениями чипсетов (которые мы обсудим ниже). , так как вы можете исключить все материнские платы с сокетами, несовместимыми с вашим процессором.

Чипсет

Наконец, с точки зрения совместимости материнской платы, которую вы рассматриваете, с выбранным вами процессором, последнее, что вам нужно учитывать, это то, какой чипсет имеет материнская плата.

Чипсет — это, по сути, «набор функций», с которым поставляется материнская плата. Для каждого сокета материнской платы обычно доступно несколько наборов микросхем.

В одном наборе микросхем могут использоваться лучшие компоненты, более подходящие для разгона вашего процессора. Тот же чипсет может поставляться с более широким набором портов. И, тем не менее, другие чипсеты могут быть более урезанными, чтобы они имели более низкую цену для покупателей с ограниченным бюджетом.

Чипсеты важны, потому что в зависимости от того, какой процессор вы выбрали, скорее всего, найдется чипсет, который лучше для него подходит. Например, если вы выбрали процессор, который можно разогнать, вы также захотите выбрать материнскую плату, которая допускает и поддерживает разгон.

С другой стороны, если вы хотите собрать недорогой игровой ПК и выбрали недорогой процессор, вам не захочется менять этот процессор на более дорогую материнскую плату с чипсетом.

Вот список новейших чипсетов, доступных для самых популярных процессоров, и то, что они ориентированы на:

.

0085 Материнские платы за чипсетом неверного чипса

  • Intel: H670, B660, H610
  • AMD: B550 (вы все еще можете достичь мягкого переворота с помощью чипсета B550, хотя) 9002 2

77777777777777777777777777777777777777777777777777777777777777777777777777777777777777777777777777777777777777777777777777777777777777777777777777777

, технически говоря, вы можете использовать процессор, который поддерживает разгон, с материнской платой, которая не поддерживает разгон. Вы также можете , обычно , поместить процессор, который нельзя разогнать, в материнскую плату, предназначенную для разгона.

И, как я упоминал выше в разделе о сокетах ЦП, в большинстве случаев процессоры старых поколений совместимы с материнскими платами новых поколений (и наоборот).

Однако иногда более новые процессоры несовместимы с материнскими платами с тем же сокетом и более старыми версиями чипсета.

И, действительно, лучший способ приблизиться к покупке нового процессора и материнской платы — просто придерживаться процессора и набора микросхем материнской платы того же поколения. В некоторых случаях, когда нет проблем с совместимостью, можно смешивать поколения процессоров и материнских плат в одном и том же сокете (особенно если у вас есть возможность обновиться), но в большинстве случаев вы, вероятно, захотите просто придерживайтесь процессоров и материнских плат одного поколения.

2. Ваша материнская плата должна поместиться в корпусе, который вы выбираете

Одна из распространенных проблем совместимости, которая возникает, когда начинающие сборщики выбирают свой список деталей, заключается в том, что они не понимают, что не каждая материнская плата поместится внутри корпуса. каждый случай.

Существует несколько размеров корпусов и размеров материнских плат, и прежде чем вы окончательно определитесь со списком деталей, вам необходимо убедиться, что ваша материнская плата поместится в выбранный вами корпус.

Читайте также: Какой размер корпуса ПК лучше всего подходит для вашей следующей сборки?

Существует три основных размера материнских плат (или форм-факторов). Это:

  • Стандартный ATX
  • Micro-ATX
  • Mini-ITX

Дополнительную информацию см. в нашем руководстве по различиям между ATX, Micro-ATX и Mini-ITX.

Вот сравнительная таблица размеров:

Существует других форм-факторов материнских плат, но три перечисленных выше являются наиболее распространенными. Единственный другой, который вы можете рассмотреть, — это Extended-ATX. Платы E-ATX больше, чем платы Standard-ATX.

К счастью, проверить, совместима ли ваша материнская плата с выбранным вами корпусом, несложно.

В большинстве случаев указывается тип форм-фактора, который они поддерживают. Также следует обратить внимание на четыре основных «размера» корпуса:

  • Full Tower (большой)
  • Mid Tower (средний)
  • Micro-ATX (маленький)
  • Mini-ITX (самый маленький)

важно, чтобы вы понимали, что размеры корпуса не соответствуют размерам , как размеры материнской платы. Один конкретный корпус mini-ITX может иметь совершенно другие размеры, чем другой корпус mini-ITX. Один корпус Full Tower или Super Tower может быть больше другого корпуса Full Tower или Super Tower.

Однако, поскольку размеры материнских плат стандартизированы, все корпуса подходят для одного или нескольких форм-факторов материнской платы.

Например, в корпус mini-ITX можно установить любую материнскую плату mini-ITX независимо от размеров корпуса mini-ITX.

Более крупные корпуса, такие как корпуса Full Tower, могут вмещать материнские платы разных размеров. Таким образом, для некоторых корпусов Full Tower вы можете установить любой тип материнской платы.

Конечно, если для вас важна эстетика, возможно, вы не захотите устанавливать материнскую плату mini-ITX в корпус Full Tower, так как это может выглядеть смешно.

В конечном счете, определить, поместится ли ваша материнская плата в выбранный вами корпус, довольно просто. Вам просто нужно проверить чехол, который вы планируете купить (будь то в списке продуктов на Amazon или Newegg, или на сайте производителя) и посмотреть его характеристики. В листе спецификаций корпусов должны быть указаны все форм-факторы материнских плат, с которыми он совместим.

Дополнительная информация о корпусах для ПК:

  • Лучший корпус для компьютера прямо сейчас
  • Лучшие корпуса Micro-ATX
  • Бюджетные корпуса для ПК до 50 долларов

3. Убедитесь, что на вашей материнской плате достаточно портов/слотов для ваших нужд для вашей новой сборки ПК — это типы и количество портов, которые у него есть.

Материнская плата — это, по сути, большой концентратор, к которому подключаются все компоненты вашего компьютера, чтобы они могли работать вместе, чтобы обеспечить вам работу на экране.

Чем больше портов на вашей материнской плате, тем больше компонентов вы сможете к ней подключить. И хотя подключение большего количества компонентов к вашей материнской плате не обязательно приводит к линейному улучшению производительности, большее количество портов дает вам больше возможностей.

Основные порты материнской платы, на которые следует обратить внимание:

  • Слоты DIMM (для памяти)
  • Порты SATA/NVME/M. 2
  • Линии PCIe
  • USB-разъемы и порты
  • Порты интерфейса дисплея

Это не все портов, которые есть на материнских платах, но они являются основными, важными для среднего потребителя. Давайте рассмотрим каждый из них и почему вы захотите отметить, сколько каждого из них есть на вашей материнской плате.

Слоты DIMM (ОЗУ)

Память вашего компьютера будет установлена ​​в слоты DIMM на материнской плате. Большинство материнских плат среднего или лучшего класса оснащены четырьмя слотами DIMM.

Однако некоторые материнские платы (особенно платы меньшего форм-фактора: mini-ITX и micro-ATX) имеют только два слота DIMM. Очевидно, что меньшее количество слотов DIMM означает меньший максимальный объем памяти.

Хорошей новостью является то, что, поскольку доступны одиночные модули оперативной памяти емкостью 32 ГБ и более, даже материнские платы, имеющие только два слота DIMM, могут вмещать до 64 ГБ оперативной памяти. И практически для любого сценария использования 54 ГБ должно быть более чем достаточно.

*Важно отметить, что даже если на материнской плате есть два слота DIMM, она все равно может быть ограничена определенным объемом оперативной памяти. Итак, прежде чем покупать две планки по 32 ГБ ОЗУ для материнской платы с двумя модулями DIMM, убедитесь, что она действительно поддерживает 64 ГБ памяти.

Но, если вы хотите запустить свою память в двухканальной конфигурации (что означает, что все четыре слота заполнены оперативной памятью) ни сейчас, ни в будущем, два слота DIMM не урежут.

Читайте также: Одноканальная, двухканальная и четырехканальная память

Кроме того, если вы работаете с ограниченным бюджетом и хотите со временем модернизировать свою систему, она будет более экономичной в долгосрочной перспективе. начните с материнской платы с четырьмя слотами DIMM, а затем заполните ее двумя планками оперативной памяти меньшей емкости (например, двумя планками по 4 ГБ или 8 ГБ), чем для начала с теми же планками на 4 ГБ или 8 ГБ на материнской плате с двумя модулями DIMM. Это связано с тем, что в первом сценарии все, что вам нужно сделать, это добавить еще две планки для завершения обновления, тогда как во втором сценарии вам придется заменить исходные две планки оперативной памятью большей емкости.

Дополнительная литература:

  • Достаточно ли 8 ГБ ОЗУ для игр?
  • 8 ГБ против 16 ГБ: что выбрать?
  • Насколько сильно оперативная память влияет на FPS в играх?

В конечном счете, материнская плата с четырьмя слотами DIMM является идеальной. Но если вы создаете систему меньшего форм-фактора, материнская плата с двумя модулями DIMM может быть вашим единственным вариантом, и если это так, то это действительно не так уж плохо для консолидации.

Порты SATA/NVME/M.2

Порты Serial ATA (или SATA) вашей материнской платы позволяют подключать устройства хранения данных к компьютеру. Таким образом, жесткие диски, твердотельные накопители SATA и оптические приводы подключаются к портам SATA.

Чем больше портов SATA на вашей материнской плате, тем больше дискового пространства вы можете подключить к своей системе. У большинства людей к системе подключено только одно или два устройства хранения, но если вы хотите настроить свои накопители в конфигурации RAID, чем больше портов SATA будет на вашей материнской плате, тем лучше.

Кроме того, возросла популярность твердотельных накопителей NVME/M.2 (которые могут обеспечить хороший прирост скорости по сравнению с традиционными твердотельными накопителями SATA). И если вы хотите добавить в свою сборку NVME SSD, вам необходимо убедиться, что выбранная вами материнская плата имеет необходимый порт для его установки.

Каналы PCIe

Каналы PCI Express (Peripheral Component Interconnect Express) могут использоваться для различных компонентов.

Однако линии PCIe важны, особенно для геймеров, потому что именно к ним подключается видеокарта.

Большинство материнских плат имеют как минимум пару линий PCIe. Однако более дорогие материнские платы имеют несколько линий PCIe. А если вы собираете компьютер для экстремальных игр, вы можете использовать эти несколько линий PCIe для подключения несколько видеокарт .

На самом деле большинству пользователей никогда не понадобится запускать установку с несколькими графическими процессорами. Но вы также можете подключать звуковые карты и различные адаптеры/концентраторы (например, концентратор расширения USB или адаптер PCIe Wi-Fi) к своим портам PCIe.

Шина PCIe также состоит из нескольких новых портов/слотов. Например, интерфейс NVME подключен к шине PCIe и через порт M.2 позволит вам установить более новые и быстрые твердотельные накопители NVME (см. выше).

В конце концов, чем больше у вашей материнской платы линий PCIe, тем больше у вас возможностей для добавления дополнительных компонентов в вашу систему сейчас или позже.

Разъемы USB и порты USB

Разъемы USB позволяют добавлять порты USB на компьютер. Материнские платы поставляются как с разъемами USB на самой плате, так и с портами USB на панели ввода-вывода в правом верхнем углу материнской платы.

Разница между ними заключается в том, что если вы можете подключать USB-устройства/кабели к USB-порту, ваши USB-порты,0035 не подключены к материнской плате (как на панели ввода-вывода) , панель должна быть подключена к разъему USB. (Хотя, как упоминалось выше, вы также можете добавить в свою систему больше USB-портов, используя адаптер USB-концентратора, который подключается к линии PCIe.)

Так, например, когда вы покупаете корпус для своей системы, корпус почти наверняка будет иметь порты USB на передней панели. Эти порты USB должны быть подключены к разъему USB на материнской плате, если вы хотите их использовать.

Чем больше разъемов USB имеется на вашей материнской плате, тем больше портов USB вы можете добавить в свою систему.

USB-разъемы также требуются для некоторых систем RGB-подсветки и систем охлаждения ЦП. Например, некоторые процессорные кулеры AIO должны быть подключены к разъему USB, чтобы дать вам возможность контролировать скорость насоса/вентилятора кулера.

Читайте также: Жидкостное охлаждение или воздушное охлаждение: какой кулер для процессора лучше?

Итак, когда вы выбираете материнскую плату, вам нужно убедиться, что у вас будет достаточно разъемов и портов USB для ваших нужд, а если нет, вам нужно выбрать материнскую плату с большим количеством разъемов и портов, или выясните, какие адаптеры вам понадобятся, чтобы все настроить.

Порты интерфейса дисплея

Говоря о портах интерфейса дисплея, я имею в виду только порты HDMI, DVI и DisplayPort.

И действительно, порты интерфейса дисплея, которые есть на вашей материнской плате, важны только в том случае, если вы не собираетесь использовать выделенную графическую карту.

Если вы собираетесь использовать выделенную графическую карту, вы можете не указывать, какие порты интерфейса дисплея поставляются с вашей материнской платой.

Читайте также: Выделенная видеокарта против встроенной графики: что лучше?

Однако, если вы собираетесь полагаться на свой процессор для обработки графики (через встроенную графику), вам нужно убедиться, что выбранная вами материнская плата имеет соответствующие порты для подключения вашего монитора.

Большинство современных материнских плат оснащены как минимум портом HDMI, а также DVI или DisplayPort. Таким образом, единственный случай, когда порты материнских плат (или их отсутствие) станут проблемой, — это если вы хотите настроить несколько мониторов.

Например, материнская плата Gigabyte B360M DS3H оснащена портом HDMI, портом DVI и портом VGA. Если у вас уже есть два монитора, и эти два монитора имеют только порты DisplayPort и HDMI, вы не сможете использовать Gigabyte B360M DS3H для подключения обоих мониторов , если у вас нет адаптера.

Хотя вы по-прежнему можете использовать адаптер для подключения обоих мониторов к этой материнской плате, если вы заранее не заметите порты, вы не поймете, что вам нужен адаптер для подключения второго монитора, до тех пор, пока все ваши части приходят.

Читайте также:
