делаем своими руками, схемы и чертежи для дальнего приема, сравнение вариантов

Надежная антенна и качественный сигнал – что еще нужно телезрителю для просмотра любимых каналов? Но если с качеством телесигнала, как правило, самому ничего нельзя сделать, то решить проблемы с приемом можно с помощью самодельной антенны для цифрового эфирного ТВ. Если использовать прямые руки и точно следовать этой инструкции, результат может оказаться даже лучше, чем у фабричных устройств.

Содержание

  • Варианты самоделок для приема DVB-T2
  • Петля из антенного кабеля
  • Из пивных банок
  • «Бабочка»
  • Тройной квадрат
  • Антенна Харченко
  • Логопериодическая
  • Народный рейтинг самодельных антенн для цифрового ТВ

Варианты самоделок для приема DVB-T2

Прежде всего определимся, что конкретно мы ловим.

В России после введения федерального цифрового вещания по всей территории (за исключением некоторых районов, где оказалось дешевле всем жителям дать бесплатно пользоваться спутниковым вещанием) должны приниматься – набора из 20 каналов, входящих в государственный пакет. Доступ к ним бесплатен, они передаются хоть и в цифровом виде, но открыто на дециметровом диапазоне.

Следовательно, требуется собрать телеантенну, рассчитанную на прием диапазона ДМВ.

Мнение эксперта

Виталий Садовников

Специалист по подключению и настройке цифрового телевидения

Задать вопрос

Из физики известно, что размер вибраторов для эффективного приема должен быть сопоставим с самой длиной волны, ее половиной либо четвертью. Диапазон ДМВ означает, что радиоволны будут иметь длину менее метра (например, для часто встречающегося диапазона передачи 650 МГц это значение будет 0,46 м). Получается, что размах элементов должен быть равен этой величине либо ее половине. Из этого надо исходить при самостоятельном изготовлении антенны для цифрового ТВ.

Самодельная антенна — это сложно?

Трудно!Легко!

Вариантов конструкций, подходящих для приема телевизионного сигнала , множество: ДМВ-диапазон и условия его приема досконально исследованы поколениями ученых-физиков и радиолюбителей.

Перед вами сравнительная таблица характеристик наиболее простых и эффективных самоделок, используемых для приема :

Тип антенны Коэффициент усиления, дБ Макс. дальность приема без усилителя, км Макс. дальность приема с усилителем, км Принимаемый диапазон, МГц
Петля из кабеля 0–3 15 15 440–800
Из пивных банок 3–5 15 40 470–622
Бабочка 5–11 20 70 Любой (по расчету)
Тройной квадрат 9 15 60 Любой (по расчету)
Антенна Харченко 5–6 10 50 Любой (по расчету)
Логопериодическая 8–12 30 100 Любой (по расчету)

Разумеется, это далеко не полный перечень того, что можно сделать своими руками. Однако схемы таких конструкций, как антенны Ковачева, Туркина и «волновой канал», имеют существенные недостатки:

  • слишком сложны, при этом эффективность не настолько выше, чтобы неподготовленному человеку имело смысл пробовать их изготовить;
  • дальнобойные, но узкополосные. Например, если оба мультиплекса разнесены на 6 и более каналов (что регулярно встречается у ретрансляторов в сельской местности), придется делать и настраивать две антенны конструкции Туркина, для каждого мультиплекса свою, а затем подбирать согласующий трансформатор и выравнивать (в идеале – до миллиметра) длину кабелей.

Далее рассмотрим каждый вариант отдельно, выделим основные плюсы и минусы.

Петля из антенного кабеля

Простейшей из самодельных телеантенн является петлевая. Для ее изготовления не нужно ничего, кроме самого кабеля (желательно с медным сердечником), ножа, плоскогубцев и F-штекера, который нужен, чтобы подключиться к телевизору.

Если же вкратце, то она делается так:

  1. Возьмите отрезок коаксиального кабеля (лучше всего имеющего медный центральный провод) длиной около полутора метров.
  2. На одном его конце снимается изоляция с центральной жилы и экрана.
  3. Через 22 см обнажается центральная жила.
  4. Еще через 22 см снимается изоляция с экрана.
  5. В последнем разрезе центральная жила и обнаженная оплетка обматываются вокруг экранирующей оболочки так, чтобы сформировалось кольцо.
  6. На другой конец кабеля надевается штекер.

Преимущества:

  • Простота изготовления. Зная, где надрезать и что замыкать, изготовить ее можно за 5 минут.

Недостатки:

  • Годится в качестве комнатной в условиях мощного сигнала, но не более.  к ней бессмысленно, хотя некоторые и пытаются (в частности, производители фабричных кольцевых рамочных телеантенн, построенных на этом же принципе).

Петлю можно усовершенствовать, использовав вместо кольца спираль из кабеля заранее рассчитанного радиуса, улучшив качество сборки (заодно и уменьшив потери), рассчитав согласование. Однако единственным преимуществом этого типа является то, что оно самое примитивное. Проще только ловить на зачищенный коаксиальный кабель или кусок проволоки, вставленный в центральное гнездо антенного штекера на телевизоре.

Из пивных банок

Чуть сложнее антенна, собранная из пустых банок из-под пива или других напитков. Она достаточно эффективна (алюминий, из которого они изготавливаются, – отличный проводник), но требует тщательно вымерять расстояние между баночными вибраторами, а также соединять их в правильной последовательности.

В общих чертах процесс этот выглядит так:

  1. Берется четное количество банок (минимум две, максимум – насколько хватит желания; чем больше, тем мощнее).
  2. В банках с помощью дрели сверлятся отверстия для пропуска проволоки (лучше – медной или алюминиевой), которая будет соединять их между собой. Можно и не сверлить, воспользовавшись саморезами, которые будут крепить вибраторы на деревянном или пластиковом кронштейне (например, популярен вариант, когда банки крепятся на деревянной или пластиковой вешалке). В таком случае проводник можно зажать саморезом, который выступит в роли контакта.
  3. Банки подключаются по строгой схеме.
  4. В месте соединения двух концов проволоки подключается кабель (например, с помощью штатного крепежного устройства от старой антенны, пайки и пр. ).

Преимущества:

  • Простота сборки. Все материалы можно найти буквально под ногами, за исключением коаксиального кабеля и крепежа.
  • Эффективность. Если позволит рельеф местности, с нее можно ловить телесигнал с расстояния до 50 км.

Недостатки:

  • Чтобы в полной мере использовать мощность приемного устройства, нужен довольно точный расчет размеров вибраторов. Впрочем, это беда всех самоделок.
  • Большая парусность в уличном варианте. Пустые и легкие вибраторы будут под действием ветра поворачиваться, если их качественно не закрепить.

«Бабочка»

«Бабочкой» называют относительно простую, но эффективную коротковолновую антенну для приема цифрового телевидения за ее специфическую форму: проводники-вибраторы отходят от крепежной оси веером, точно крылья реального насекомого.

Для изготовления потребуется:

  • тонкая дощечка или фанера размером примерно 550 на 70 мм и толщиной около 5 мм;
  • около 4 м медного или, что хуже, алюминиевого провода сечением в 4–6 мм;
  • саморезы;
  • отвертка или шуруповерт;
  • нож для зачистки;
  • паяльник с припоем и флюс-пастой;
  • линейка для разметки;
  • кусачки или плоскогубцы;
  • карандаш для разметки дощечки;
  • штекер на 75 Ом;
  • F-разъемы для подключения.

Изготовление выглядит так:

  1. Рассчитываются размеры вибраторов и расстояние между ними. В среднем можно считать длиной 37,5 см.
  2. Нарезаются провода в соответствии с рассчитанными размерами.  Потребуется восемь проводников.
  3. Середина каждого проводника зачищается на 2 см.
  4. Каждый провод сгибается дугой так, чтобы между концами было не менее 7,5 мм. Вместо двух проводов можно использовать лист металла, вырезанный в форме треугольника, тогда эта антенна будет ближе к конструкции, запатентованной в 1938 году под именем Butterfly dipole.
  5. Отрезаются два провода длиной около 43 см. Они зачищаются в тех местах, где будут крепиться к доске.
  6. Все проволоки соединяются между собой по схеме подключений.
  7. Выходы антенны впаиваются в штекер.
  8. К штекеру подключается провод-переходник на 75 Ом.
  9. К переходнику подключается кабель.
  10. Антенна настраивается на прием и крепится в подходящем положении.

Преимущества:

  • простота в изготовлении;
  • эффективность.

Недостатки:

  • сравнительно невысокий коэффициент усиления.

Тройной квадрат

Тройной квадрат, он же антенна Сотникова (нестандартным радиоприборам принято давать название по имени изобретателя или популяризатора), состоит из трех квадратных рамок переменного периметра:

  • директора;
  • вибратора – именно с него снимается принятый сигнал;
  • рефлектора.

Эта антенна – развитие принципов, заложенных в конструкции волнового канала, однако она гораздо проще в изготовлении. Внешне выглядит как три постепенно уменьшающихся в размерах квадрата, закрепленных на общих поперечинах так, чтобы их ось смотрела в направлении источника сигнала.

Если коротко, то собирается она из стальной или медной проволоки следующим образом:

  1. Выгибаются три основных квадрата и перемычки между ними. При необходимости можно сразу выгнуть весь зигзаг в сборе по прилагаемому чертежу.
  2. Стыки спаиваются между собой.
  3. В расщеп вибратора (там, где проволока соединяется концами) впаивается зачищенный конец коаксиального кабеля на 75 Ом.

Преимущества:

  • Высокая чувствительность. Это неплохое устройство дальнего действия для приема слабого сигнала с большого расстояния.
  • Технологичность. Если изгибать ее из единого куска проволоки, то пайка понадобится лишь для подсоединения кабеля и стыков.
  • Есть возможность , превращающего конструкцию в активную антенну, идеальную для дачи или загородного дома.

Недостатки:

  • Не самая удачная диаграмма направленности. Даже небольшой изгиб проволоки приводит к тому, что начинаются потери в мощности принятого сигнала.
  • Крайняя узконаправленность. Тройной квадрат охватывает не более 10 каналов по старой разметке, поэтому при сильном расхождении мультиплексов по частоте придется либо делать две антенны (и решать проблемы согласования), либо жертвовать чувствительностью.
  • Чтобы получить все плюсы от дальнобойности этой антенны, нужен точный расчет (в идеале – до миллиметра).

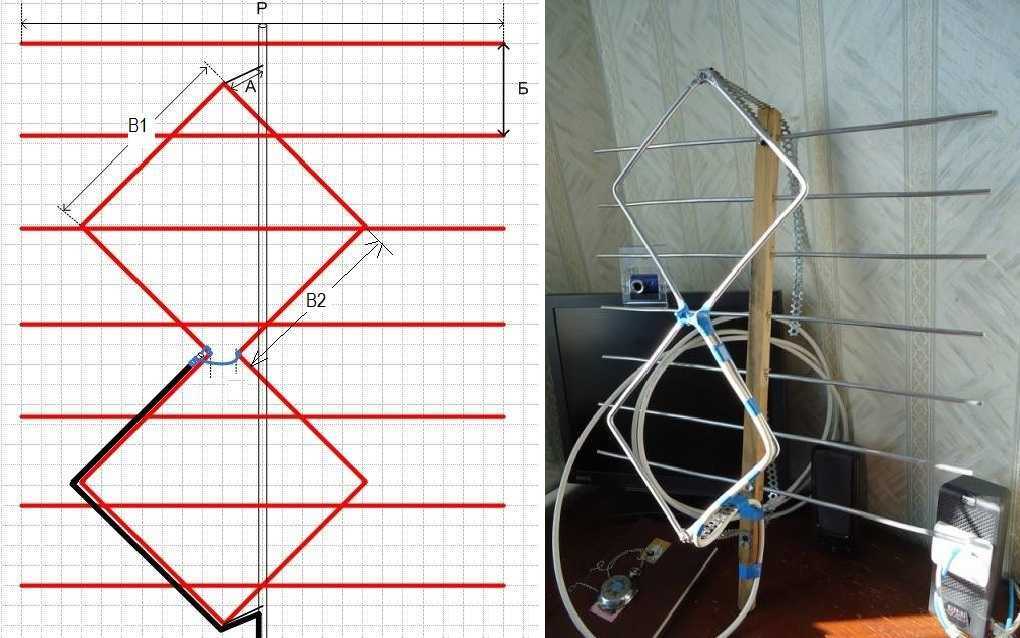

Антенна Харченко

Антенна Харченко (она же «биквадрат» или «Z-антенна») – простой, но технологичный приемник радиоволн, популярный в свое время не только у любителей-коротковолновиков, но и у обычных пользователей, которые смотрели аналоговое телевидение в метровом диапазоне. Дело в том, что эта конструкция одинаково эффективно принимает как ДМВ, так и МВ, если изготовлена в соответствующих размерах.

Внешне похожа на два квадрата (отсюда ее второе название – «биквадрат»), состыкованных между собой разомкнутыми углами. Поскольку прием осуществляется соединенными воедино вибраторами (у которых реально работает лишь каждая четверть), эта же конструкция часто в популярной литературе именуется Z-антенной.

Изготавливается она так:

  1. По заранее рассчитанному контуру изгибается толстая стальная, алюминиевая или медная проволока.
  2. Готовая конструкция крепится на каркас. Простейший его вариант – это длинная деревянная планка и две короткие поперечины (по длине диагоналей обоих квадратов).
  3. Подключается антенный кабель. Он монтируется в центре, где стыкуются концы Z-образных вибраторов, а затем аккуратно фиксируется на нижнем зигзаге антенны. Эта мера обеспечивает хоть минимальное, но согласование сигналов.

Преимущества:

  • Технологичность. Ее легко изготовить из цельного куска провода и нескольких крепежных элементов.
  • Эффективность. Антенна Харченко принимает вещание надежнее, чем почти любой другой самодельный приемник.

Недостатки:

  • Нужно учитывать поляризацию сигнала и соответствующим образом ориентировать антенну (длинной осью вертикально или горизонтально). При ошибке эффективность снизится в разы.
  • Наилучшие показатели антенна Харченко обеспечивает только с рефлектором, который одновременно и отражает волны на вибраторы, усиливая сигнал, и препятствует приему паразитных волн с противоположного направления. Однако габариты и материал рефлектора надо рассчитывать отдельно.

Логопериодическая

Наконец, самостоятельно можно сделать домашнюю антенну по классической логопериодической схеме.

Главная особенности конструкции:

  • вибраторы переменной длинны крепятся на общей оси;
  • длина рабочих элементов не должна выходить за пределы, необходимые для ДМВ-диапазона, но при этом изменение их величины подчиняется логарифмическому закону;
  • расположение вибраторов зависит от периода волн, на прием которых рассчитано это устройство. От этого и идет его название.

Здесь лишь напомним ключевые моменты:

  1. Берутся две толстые трубки в качестве осей для вибраторов и некоторое количество принимающих элементов – сплошных, из толстой проволоки, или же полых, из тонких трубок. Разницы особой нет: на частотах, где работает цифровое телевидение, ток все равно в основном бежит по поверхности проводника. Вместо толстых трубок для осей можно использовать пластинки фольгированного текстолита.
  2. Рассчитывается размер стержней и вибраторов, а также расстояние между ними.
  3. Монтируются отдельно левый и правый каналы приема на соответствующих стержнях.
  4. Стержни соединяются перемычкой.
  5. Подключается коаксиальный кабель.
  6. Второй конец фидера уходит к приставке или антенному гнезду цифрового телевизора.

Преимущества:

  • Очень широкий диапазон – примерно в 10 раз больше, чем у других ДМВ-устройств.
  • По коэффициенту усиления она эквивалентна волновому каналу из 3–4 элементов, но при этом антенна компактнее и технологичнее.
  • Универсальность. Годится не только для телевидения, но и для мобильной связи, Wi-Fi и пр. Вопрос лишь в размерах элементов.

Недостатки:

  • Сложна в изготовлении. Требуется выдерживать как длину вибраторов, так и расстояние между ними.
  • Расчет, в отличие от приведенных выше конструкций, проделать на листке бумаги очень трудно — требуется найти решение примерно полудюжины интегральных уравнений. Поэтому единственный вариант для домашнего мастера – это воспользоваться онлайн-калькулятором в приведенной выше статье.

Народный рейтинг самодельных антенн для цифрового ТВ

Самый честный рейтинг — это тот, который сформирован людьми, уже сделавшими одну или несколько самоделок. У вас есть 2 голоса. Выберите наилучший (+) и наихудший (-) по вашему мнению вариант самодельной антенны:

Волновой канал

Общий балл

42

27

69

Предыдущая

АнтеннаРасчет и сборка антенны «тройной квадрат» для DVB-T2

Следующая

АнтеннаЭкспресс-обзор универсальной ТВ-антенны Ritmix RTА-440 AV

рейтинг топ-10 по версии КП

Рейтинг топ-10 по версии КП

1. Harper ADVB-2440 DVB-T2

Harper ADVB-2440 DVB-T2. Фото: Harper

Наружная антенна работает с цифровыми мультиплексами, включая стандарт DVB-T2, внедряемый в России. Помимо этого, она работает и с рядом других стандартов: HDTV, ATSC, DVB-T, TNT, DTT, ISDB-T, DMB-T/H. А это значит, что даже при внедрении других цифровых стандартов из Европы устройство без дела не останется.

Плюсы и минусы

Хороший усилитель ТВ-сигнала, много принимаемых стандартов

Не самое удобное крепление

2.

BBK DA32

BBK DA32. Фото: BBK

Наружная цифровая антенна DA32 используется для приема сигналов различных цифровых HDTV-стандартов эфирного телевещания (DVB-T, DVB-T2, ISDB-T, DMB-T/H, ATSC) и радио (DAB). Модель можно закрепить на большинстве поверхностей, также предусмотрен влагозащитный корпус. Из других плюсов — встроенный малошумящий усилитель сигнала, который даже при слабом сигнале значительно улучшает качество приема. Питание производится автономно — от специального адаптера.

Плюсы и минусы

Компактный дизайн, хороший усилитель сигнала

Нет саморезов для крепления в комплекте

3. Hyundai H-TAI320

Hyundai H-TAI320. Фото: Hyundai

Комнатная активная антенна HYUNDAI H-TAI320 предназначена для приема цифрового ТВ в формате DVB-T и DVB-T2, а также аналогового вещания. Она может использоваться вместе с телевизором или цифровой приставкой. Коэффициент усиления устройства составляет 30 децибел, в комплекте идет блок питания, работающий от розетки.

Плюсы и минусы

Удобная установка, усилитель сигнала

Небольшой радиус приема сигнала

4.

One For All Full HD Outdoor (SV9455)

One For All Full HD Outdoor (SV9455). Фото: One

Самый дорогой представитель рейтинга принимает сигнал в аналоговом и цифровом стандартах: цифровое телевидение DVB-T/DVB-T2 (с возможностью приема Full HD) и радио DAB/DAB+. Главная особенность устройства — система встроенных фильтров GSM и 3G/4G сигналов, которая блокирует любые помехи. Кроме того, модель имеет уровень защиты IP55, гарантирующий защиту от пыли и воды.

Плюсы и минусы

Система блокирования помех, защита стандарта IP55

5. D-Color DCA-112

D-Color DCA-112. Фото: D-Color

D-Color DCA-112 — это телевизионная комнатная антенна для просмотра цифрового и аналогового телевидения. Она предназначена для приема сигналов программ в диапазоне ДМВ. Бюджетная модель вполне оптимальна для приема сигналов цифрового телевидения DVB-T и DVB-T2, но в регионах, где цифрового вещания пока нет, возможен качественный прием всех дециметровых каналов аналогового вещания.

Плюсы и минусы

Цена, удобная установка

Небольшой радиус приема сигнала

6.

Godigital AV 6520

Godigital AV 6520. Фото: Godigital

Наружная активная антенна дециметрового диапазона предназначена для приема не только эфирного цифрового, но и аналогового сигнала (DVB-T2, UHF). Устройство оснащено мощным малошумным усилителем с питанием в 5V, что позволяет подключить питание усилителя от ресивера DVB-T2. Радиус действия антенны впечатляет — до 110 километров приема цифрового сигнала.

Плюсы и минусы

Большой радиус приема, хорошая работа при любых погодных условиях

Громоздкая конструкция

7. Funke DSC310

Funke DSC310. Фото: Funke

Наружная активная активная Funke DSC310 предназначена для цифрового ТВ DVB-T/T2, а также совместима с 3D и HDTV стандартами. Дальность приема сигнала средняя — до 55 километров. Одна из особенностей — фирменная технология 4G LTE INERT, которая обеспечивает защиту от помех 4G мобильных сетей.

Плюсы и минусы

Защита от помех, работа со многими стандартами

Сложное крепление на стену

8.

Ritmix RTA-100 AV

Ritmix RTA-100 AV. Фото: Ritmix

Ritmix RTA-100 — это комнатная антенна, которая обеспечивает качественный прием аналогового и цифрового телевизионного сигнала, а также радиосигнала FM-диапазона. Кроме того, устройство распознает различные цифровые HDTV-стандарты (DVB-T / DVB-T2 / ISDB-T / DMB-T/H / ATSC).

Плюсы и минусы

Цена, хороший усилитель

Нет кнопки выключения антенны

9. Рэмо BAS-5310USB Horizon

Рэмо BAS-5310USB Horizon. Фото: Рэмо

Комнатная активная антенна, которая принимает сигналы аналогового и цифрового телевидения стандарта DVB-T2. Усилитель антенны получает питание через коаксиальный кабель от цифрового приемника или от телевизора с тюнером DVB-T2. Удобное крепление позволяет разместить антенну непосредственно на телевизоре или закрепить на стене.

Плюсы и минусы

Удобная установка, компактный дизайн

Не самый большой радиус приема сигнала

10. CIFRA-12

CIFRA-12. Фото: CIFRA

Телевизионная уличная антенна, предназначенная для повышения уровня цифрового сигнала формата DVB-Т/T2. Она имеет корпус из ударопрочного пластика, но не имеет встроенного усилителя. Тем не менее, модель устойчиво принимает сигнал цифрового формата на расстоянии до 30 километров от телевизионной вышки (ретранслятора).

Плюсы и минусы

Ударопрочная конструкция, удобство в использовании

Нет усилителя

Как выбрать антенну для цифрового телевидения

Выбор антенны для цифрового телевидения зависит от ряда важных факторов, которые следует изучить перед покупкой. «КП» дает рекомендации для поиска подходящего устройства.

Комнатная или наружная

Комнатные антенны устанавливаются внутри помещения. Прием на них возможен только там, где уровень сигнала достаточно высокий. Например, если пользователь живет рядом с телебашней — такие места называются зоной уверенного приема.

Наружные антенны имеют лучшие параметры и могут применяться в большинстве мест, включая загородные дома и дачи. Установка наружной антенны требует существенных усилий и некоторого опыта, но может обеспечить лучшее качество приема.

Как перейти на цифровое телевидение.

Сигнал

В ходе строительства сети цифрового эфирного телевидения в России в качестве основного был принят стандарт DVB-T2. Для его приема достаточно самой бюджетной антенны, которая работает в ДМВ диапазоне. Сегодня в формате DVB-T2 вещают не менее 20 каналов. Они разделены на два пакета, так называемые мультиплексы. Оба пакета бесплатны для просмотра.

Характеристики

Как и любое другое электронное устройство, антенна обладает рядом параметров и технических характеристик. Но, пожалуй, единственное, на что стоит обратить внимание покупателю — это усиление антенны (коэффициент усиления). Он измеряется в децибелах, и чем выше его значение, тем выше способность антенны усилить телесигнал.

Установка

Не забывайте о том, что после покупки антенну нужно собрать и настроить. Но перед этим еще в магазине обязательно ознакомьтесь с инструкцией к устройству. Если в ней плохой машинный перевод, ошибки и неточности, лучше отказаться от приобретения антенны.

Сама же установка антенны сводится к правильной ориентации ее на телецентр. Для этого медленно поворачивайте антенну в горизонтальной плоскости и наблюдайте за качеством изображения.

Пассивная или активная

Пассивные антенны принимают и усиливают сигнал за счет особенностей своей конструкции (геометрии). Они не подключаются к электрической сети и не имеют активных элементов усиления. Таким образом, пассивная антенна не вносит собственных помех и шумов в принимаемый сигнал. В то же время, в некоторых ситуациях ее возможностей не хватает для качественного приема.

Активные антенны улавливают принимаемый сигнал еще и за счет усилителя. Здесь следует учесть, что усилитель является источником собственных шумов. Поэтому в ряде случаев в принимаемом телесигнале могут возникать помехи и искажения.

Расположение

Важным фактором по выбору антенны является место, куда она будет крепиться. Например, чем дальше оно находится от телебашни, тем с большим усилением понадобится устройство. А при расстояниях свыше 15 километров хороший прием может обеспечить только наружная антенна.

Изготовление по индивидуальному заказу Усилитель с высоким коэффициентом усиления дальнего действия Omni DVB-T DVB-T2 Цифровая внутренняя телевизионная антенна Производители, поставщики — Предложение и бесплатный образец упаковочная коробка, вы также можете отправить нам свой дизайн, чтобы предоставить вам услуги по упаковке.

Водонепроницаемый РЧ-кабель

Сверхдлинный высокопроизводительный коаксиальный кабель позволяет разместить антенну с усилителем практически в любом месте вашего дома. Изготовленный на заказ кабель длиной 3 м/5 м/8 м, не стесняйтесь размещать его в любом месте в помещении для обеспечения наилучшего сигнала и самый сильный прием, чтобы насладиться максимальным бесплатным телевидением.

Встроенный усилитель сигнала

Когда горит синяя лампочка на основании антенны, мощный усилитель сигнала усилителя позволяет избежать помех, вызванных нахождением слишком близко к вышке. сотовых и FM-сигналов, что обеспечивает более четкое изображение, низкий уровень шума и доступ к большему количеству бесплатных вещательных телевизионных сигналов с улучшенными характеристиками усиления, диапазона и частоты.

Для помещений

Размер антенны

50*76,2*190 мм

.

Длина кабеля

3,0 м (настраиваемая)

Пакет

Подарочная коробка

0007

-40 ° C ~+85 ° C

Рабочая влажность

. /470-862 МГц

Усиление локальной сети: 25db

Импеданс: 75OM

Поляризация: вертикальная

Прием: 360 °

Напряжение: 5V

VSWR: ≤20: 1

. ОВЧ/УВЧ

Разъем: F вилка

Длина кабеля: 5 метров Кабель 2,5c-2V

нейтральный ручной

Больше никаких трехзначных ежемесячных счетов! ОДНОРАЗОВАЯ покупка менее чем за 30 долларов может сэкономить вам 80-212 долларов каждый месяц, что в сумме составит 960-2544 долларов в год! Эта инновационная комнатная плоская цифровая антенна стоит каждого цента, который вы заплатите.

Теплые советы
  • Некоторые источники помех, такие как кондиционеры, холодильники, фены и микроволновые печи, оказывают определенное влияние на прием сигналов телевизионной антенной.

  • Держите HD-антенну вдали от мощных устройств при ее использовании.

  • Кроме того, сила сигнала будет сильно зависеть от вышки, рельефа и погодных условий При использовании антенны.

Hot Tags: производство всенаправленного усилителя DVB-T DVB-T2 с высоким коэффициентом усиления дальнего действия, цифровая комнатная телевизионная антенна, производители, поставщики, индивидуальные, оптовая торговля, предложение, бесплатный образец, Стильная цифровая комнатная телевизионная антенна AN-3006, PU Indoor Цифровая телевизионная антенна, внешняя автомобильная антенна 5G, внешняя автомобильная антенна 4G, панельная антенна 5G, квадратная плоская панель 4G антенна

Сопутствующие товары

Как выбрать антенну для просмотра DTT?

Общие правила устройства антенных установок для телевидения DVB-T и DVB-T2.

Правильная установка приемной антенны является основой для приема цифрового телевидения независимо от высокого класса телевизора или ресивера STB. Наиболее важные вопросы, которые необходимо решить перед установкой приемной антенны:

  1. Приблизительное расположение объекта вещания относительно планируемого места приема.
  2. Номер канала, транслируемого средством(-ями) вещания.
  3. Мощность излучения (ERP) канала, транслируемого радиовещательным(и) оборудованием(ями).
  4. Поляризация планируемого к приему канала DVB-T/DVB-T2.

Знакомство с местонахождением объекта вещания на карте позволит нам узнать, на каком расстоянии мы находимся от объекта вещания и с какого направления (азимута) начинать попытки приема телесигнала. Если прием непосредственно с площадки радиовещательной станции не увенчался успехом, следует попытаться отклонить антенну на другие азимуты, что будет особенно применимо, когда радиовещательная установка не видна непосредственно или имеется более одной радиовещательной станции, передающей программу через одну и ту же канал.

Наклоняя антенну в другие стороны, мы попробуем принять сигнал: отраженный от окружающей инфраструктуры или от другой передающей станции, и наиболее выгодный, идущий от суммирования сигналов более чем одной передающей станции. Частным случаем, с которым мы можем встретиться, будет реализация приемной антенной системы в населенных пунктах, где невозможно будет поднять антенну над зданиями. В этой ситуации мы можем получить сигнал хорошего качества, отраженный от соседнего здания, находящегося в другом направлении, чем объект вещания.

Информация о мощности и расстоянии от передающей станции позволит нам оценить, насколько высоки наши шансы на осуществление корректного приема и какое средство вещания выбрать для первых попыток приема. Как правило, мы выбираем ближайший объект с наибольшей мощностью ERP, а приемная антенна будет как можно выше, чтобы превысить здание, расположенное в направлении этого объекта вещания.

Полярность приемной антенны (или положение приемного элемента на ее оси) должна соответствовать полярности передающей станции, что имеет ключевое значение для получения максимального уровня принимаемого сигнала в заданном месте. Для приема многих радиовещательных станций, работающих в разных поляризациях, с высоким уровнем сигнала допустимо использование одной антенны с поляризацией, настроенной в соответствии со станцией с более слабым сигналом.

Не существует универсального рецепта выбора идеальной антенны. С увеличением расстояния от объекта вещания возрастают требования к установке антенны. Следует помнить, что в цифровом эфирном телевидении в стандарте DVB-T отражения сигнала от наземных препятствий складываются и улучшают прием.

Установка антенны должна выбираться в соответствии с местными условиями приема. Общее правило – выбирать направленные антенны, по возможности без усилителей. Мы не рекомендуем использовать комнатные антенны.

Высота подвеса антенны очень важна. Чем выше будет антенна, тем лучше. На качество приема влияют все препятствия на местности, расположенные между передающей конструкцией и приемной антенной и мешающие обзору. Помните, что в цифровом телевидении DVB-T отраженные сигналы складываются для улучшения приема.

При выборе элементов новой антенной установки следует руководствоваться техническими параметрами и выбором антенны под местные условия, а не ценой и маркетинговыми описаниями типа антенна «DVB-T» или «DVB-T2», «обеспечивает прием HDTV» или его впечатляющие стильные цвета.

Для нужд принимающей конструкции следует выбрать антенную систему, которая лучше всего подходит для данной местности:

Комнатные антенны:

Использование комнатных антенн для приема наземного цифрового телевидения DVB-T или DVB-T2 разрешено. только в местах с высоким уровнем сигнала, на небольшом расстоянии от объекта вещания. Эти антенны отличаются малым энергетическим коэффициентом усиления и, к сожалению, очень частым применением усилителей с высоким коэффициентом усиления. Это значит, что несмотря на привлекательный внешний вид и зачастую высокую цену, этой антенны может не хватить. Даже если мы принимаем сигнал, прием может быть подвержен локальным помехам (ходьба по квартире, включение электроприборов, проезжающие через окно автомобили), проявляющимся временными перерывами в приеме, «застывшими изображениями» или характерными квадратиками на экране.

Разновидностью комнатных антенн являются панельные антенны, предназначенные для наружной установки. Как правило, они характеризуются одинаковой электрической конструкцией и одинаковыми проблемами приема (малый коэффициент усиления антенны и усилитель, часто ухудшающий прием), поэтому их использование, хотя и очень удобное, но ограничено еще и небольшой площадью вокруг передатчика.

Сетчатые антенны:

Еще одним типом антенн, предназначенных для использования в непосредственной близости от объекта вещания, являются сетчатые антенны. Антенны этого типа часто оснащены встроенным балуном и широкополосным усилителем. К сожалению, их качество зависит от реализации. По возможности следует избегать решетчатых антенн с усилителями.

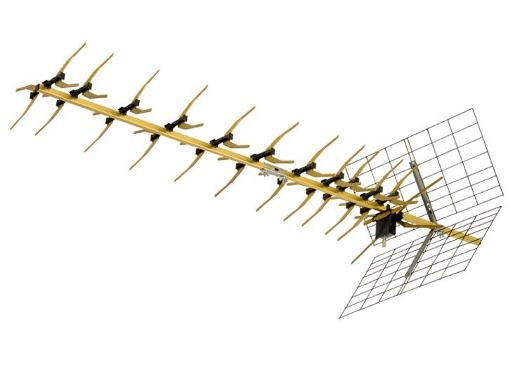

Многоэлементные антенны Yagi:

Антенна Yagi — это направленная антенна. В городских условиях, близких к передающему объекту, обычно достаточно многоэлементной антенны, небольшой, легкой и простой в установке. Антенна должна быть оснащена балуном. При слабом сигнале можно использовать правильно подобранный усилитель, но безусловно лучшие эффекты (более устойчивый прием) даст использование антенны с большим числом элементов. Для больших расстояний придется использовать более сложные многоэлементные антенны. Реальная дальность приема DVB-T при излучаемой мощности ЭРИ 100кВт составляет около 70 км, иногда даже больше.

Как выбрать антенну:

Каждый тип антенны имеет свои преимущества и недостатки, а также типичные области применения. При выборе антенны следует учитывать местные условия приема, а также местоположение и параметры излучения радиовещательной станции, от которой мы собираемся принимать сигнал. В случае возникновения проблем с подбором или установкой компонентов антенной системы лучше всего доверить это специализированному сервису.

При типичных условиях приема вы можете воспользоваться инструкциями, приведенными в таблице ниже. Однако из-за различий в параметрах передачи от отдельных средств вещания, а также местных условий приема эта информация может быть только указанием, которое необходимо проверить на месте.

Тип антенны Макс. 10км 10-30км 30-50км >50км
Комната ДА
Сетка ДА ДА
Направленный ДА ДА ДА
Направленный с высоким коэффициентом усиления ДА ДА ДА

При покупке элементов новой приемной антенны обратите внимание на несколько основных параметров:

Диапазон рабочих частот

Для приема цифрового наземного телевидения DVB-T или DVB-T2 лучше всего использовать широкополосные антенны, в том числе в диапазоне УВЧ от 21 до 60 каналов и в диапазоне УКВ от 5 до 12 каналов.

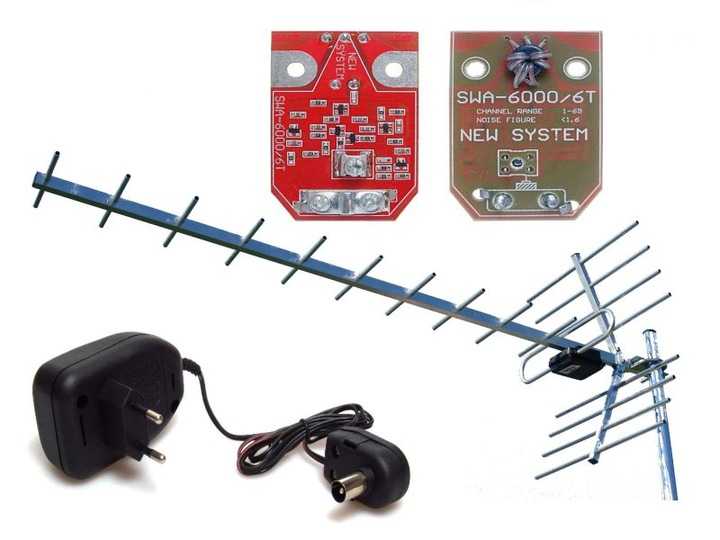

Балун и антенный усилитель.

Балун в основном является стандартным и необходимым элементом для подключения современных коаксиальных (коаксиальных) кабелей к антенне. Только некоторые типы антенн (например, логарифмические и периодические) не требуют такого элемента. При приеме слабых сигналов от более удаленных средств вещания может потребоваться использование правильно подобранного усилителя. Это должен быть усилитель с минимально возможным коэффициентом шума (так называемый «малошумящий» или «малошумящий»). Здесь следует отметить, что следует избегать использования усилителей, поскольку они часто являются причиной нарушения приема телевидения и могут стать источником помех для других устройств в нашем доме или у наших соседей.

Прирост энергии в воздухе и направленность.

Это важный параметр, от него зависит, как антенна будет справляться со слабыми сигналами, которые будут приходить на ее прием. Общее правило заключается в том, что чем больше коэффициент усиления антенны, тем лучше. Помните, усиление сигнала через усилитель не заменит усиления антенны! На больших расстояниях от передатчика и в более сложных условиях приема направленность антенны (более высокая эффективность приема с одного направления по отношению к другому) позволяет хотя бы частично устранить нежелательные или мешающие сигналы. Имейте в виду нашу таблицу, поскольку использование хорошей антенны с высоким коэффициентом усиления (многоэлементной антенны) в некоторых случаях может принести больше проблем с приемом, чем пользы.

Кроме самой антенны очень важным элементом является антенный кабель. Это должен быть кабель хорошего качества, предназначенный для установки антенн. Для наружной установки используйте атмосферостойкий кабель. Также важно, чтобы все вилки и разъемы были хорошо установлены на концах кабеля.

Антенный усилитель не заменит усиление антенны, слишком сильный усилитель может ухудшить или помешать приему цифрового ТВ и создать помехи соседям.

В заключение отметим, что антенная установка является ключевым элементом системы телевизионного приема. Если необходимо его заменить или модернизировать, стоит сделать это с особым вниманием, что обеспечит долгий и безотказный прием ТВ.

Давайте выберем решение, которое лучше всего соответствует нашим потребностям (завышение размеров не всегда имеет смысл), всегда стараясь обеспечить качество – лучшее электрическое и механическое качество антенны, лучшее качество приема и более долгую работу. Избегайте самых дешевых антенн и аксессуаров, обращайте внимание на материалы изготовления, металлизацию, гальванические покрытия, пластмассы и общее качество и долговечность.

Давайте не будем обманывать производителей и продавцов, говоря, что предлагаемая ими антенна «готова к DVB-T2» или «готова к DVB-T2 UHD» и поэтому стоит дороже. Антенны, упакованные в фольгу с маркировкой «ТВ-антенна» и «Антенна DVB-T2» в привлекательной упаковке, стоящие рядом, зачастую изготовлены из одних и тех же материалов, по одним и тем же технологиям, имеют схожие параметры, габариты и т. д.

Устанавливаем антенну, направляя ее на объект вещания, транслирующий программу DVB-T, оцениваем, нет ли на пути потенциальных препятствий, которые могут помешать или нарушить наш прием. Во время установки мы можем контролировать качество и уровень принимаемого сигнала с помощью вашего DVB-T или STB ресивера. Попробуем расположить приемную антенну как можно выше над уровнем земли — это однозначно улучшит качество приема.

Читайте также:
