Как выбрать разъем монитора: какой лучше

На чтение 7 мин Просмотров 341 Опубликовано
Обновлено

Содержание

  1. Типы разъемов
  2. Как «подогнать» разъем монитора и видеокарты?
  3. Разъем Hdmi: особенности порта
  4. Какой лучше
  5. Что лучше DVI, HDMI, VGA, DP?
  6. На что обратить внимание при выборе кабеля?
  7. Подборка кабеля

Типы разъемов

На современных мониторах имеются различные разъемы для приема сигналов от компьютера. Наиболее распространенные типы разъемов включают:

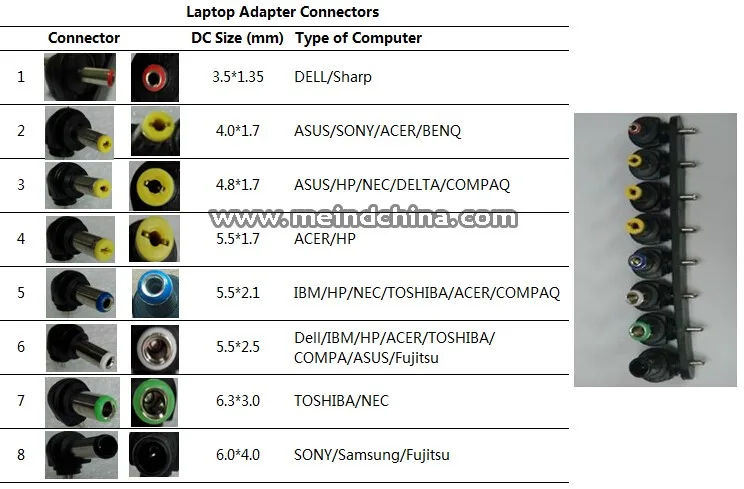

  • DC-IN 19V (Питание) — это вход, позволяющий подключить к монитору источник питания. Этот тип разъема ориентирован на подключение внешних источников, благодаря чему мониторы меньше греются.
  • DP-IN — DisplayPort похож на порт Hdmi, но имеет другой тип кодирования. Его можно использовать для компьютерных мониторов, имеющих аналогичный порт. В новых моделях ноутбуков DisplayPort имеет дополнительную функцию преобразования сигнала с DP-IN в Hdmi. Такая опция очень полезна в работе и улучшает качество получаемых данных. Количество таких портов на мониторах невелико, но их число неуклонно растет по мере того, как технология передачи данных подтверждается экспертами и пользователями. С помощью разъемов DisplayPort, Hdmi и DVI можно подключать мониторы.
  • DVI — это цифровой разъем, который был разработан специально для передачи видеосигналов в цифровом формате. Это порт нового поколения, поэтому изображение на мониторе качественное и четкое. Особенностью разъема DVI является то, что он совмещен с аналоговым VGA, что позволяет передавать данные в двух форматах — цифровом и аналоговом. Видеокарты, устанавливаемые в мониторы с разрешением 1920 на 1080, имеют порт DVI с одноканальной модификацией. Мониторы с более высоким разрешением (в диапазоне 2560 на 1600) имеют двухканальную модификацию DVI, но они встречаются в дорогих моделях мониторов. Для ноутбуков существует отдельный тип порта — порт mini-DVI.
  • H/P или Head/Phones (Out) — вход предназначен для приема звука с одного из цифровых входов — Display Port и Hdmi. Пользователь, которому нужно передать звук на наушники или колонки, должен просто подключиться к порту.
  • HDMI IN1 и HDMI IN2 — это цифровые входы, подходящие для устройств с выходом HDMI. Он присутствует в плеерах, ноутбуках, компьютерах и видеоплеерах. Кабель, подключаемый к Hdmi, предназначен для передачи цифровых сигналов, видео и аудио. Новый тип разъема также оснащен новой технологией защиты контента от копирования. Это называется HDCP и включено в большинство разъемов Hdmi.
  • Thunderbolt v2 — аналог Hdmi и DisplayPort, но подходит только для зарядки макбуков и другой продукции Apple.
  • USB — стандартный разъем, встречающийся почти на каждом дисплее. Он поставляется в двух вариантах — USB Up-Stream и USB Down-Stream. Они не используются для передачи данных, только для зарядки телефонов, музыкальных плееров, использования файлов с карты памяти. Эти типы портов идеально подходят для создания системы передачи данных и подключения монитора к компьютеру. Новейший порт USB версии 3.0 характеризуется высокой скоростью передачи информации и сигналов. Для подключения к другим типам разъемов используется адаптер типа DisplayLink.
  • VGA — это аналоговый вход, который предназначен для мониторов с расширением 640 на 480. Если увеличить разрешение, то цифровое изображение будет размытым, а качество передаваемых данных будет низким.

Как «подогнать» разъем монитора и видеокарты?

Для получения нормального качества передаваемых аналоговых или цифровых сигналов можно использовать адаптер, соответствующий разъему монитора и типу видеокарты. Используйте адаптер DVI-I/VGA или конвертеры, способные преобразовывать цифровой сигнал в аналоговый.

Простой адаптер стоит на порядок меньше, чем преобразователи сигнала, но они более качественные и функциональные. Прежде чем покупать адаптер, стоит выяснить, как он работает. В некоторых моделях, если подключить монитор к другому оборудованию через аналогичное устройство, качество изображения снизится или пропадет звук.

Разъем Hdmi: особенности порта

При использовании различных модификаций разъема Hdmi порты функционируют в соответствии с правилами более ранних версий. При подключении монитора Hdmi 1.2 к устройству, оснащенному видеокартой Hdmi 1.4, изображение и данные будут отражаться в версии 1.2, а не в более новой версии.

Такая передача данных снижает их качество, поэтому необходимо выбрать правильный кабель, разъем и соотношение сторон для вашей видеокарты. Вам не нужно покупать новую видеокарту для вашего монитора — достаточно обновить соответствующий драйвер до новой версии, что позволит вам получить на экране высококачественную 3D-графику.

Какой лучше

Логично, что на вопрос, какой разъем лучше из всех вышеперечисленных, ответ очевиден: Display Port — как наиболее продвинутый и отвечающий всем требованиям.

Что касается DVI и HDMI, то однозначного мнения экспертов нет, но HDMI стал очень популярным. С другой стороны, VGA не стоит воспринимать всерьез как устаревшее устройство.

При покупке новой видеокарты вы можете обнаружить, что у вашего старого монитора нет подходящего разъема: например, ваш дисплей подключается через DVI, но вы купили мощный графический ускоритель с несколькими разъемами HDMI.

В то же время, ваш монитор все еще работает «как часы», и вы пока не хотите его менять.

Не волнуйтесь: существует множество адаптеров, которые можно использовать для «подгонки» физически несовместимых разъемов.
Вам нужен не адаптер, а просто переходник (разница в цене составляет всего несколько долларов), который обеспечит правильную передачу RGB-сигнала без искажений.

Как узнать разъем? Очень просто: они все настолько разные, что спутать их невозможно. Просто найдите в Интернете фотографию всех текущих портов, чтобы раз и навсегда запомнить их внешний вид.

И последнее: почему у монитора есть USB и используется ли он для потокового видео? Были проведены эксперименты, но эта технология не получила широкого распространения, поскольку не достигает параметров существующих стандартов.

Мониторы иногда оснащаются ими для возможности подключения дополнительных устройств: например, вентилятора или лампы, чтобы они не занимали соответствующие порты на компьютере.

Что лучше DVI, HDMI, VGA, DP?

Интерфейсы VGA и DVI уже можно считать устаревшими. Самое низкое качество изображения характерно для соединения VGA. Самыми современными интерфейсами являются HDMI и DisplayPort. Кроме того, чем новее версия, тем лучше будет конечное изображение.

Если пользователь предъявляет более высокие требования к качеству изображения и частоте обновления, рекомендуется использовать последние версии DisplayPort. Если необходимо использовать длинные кабели, лучшим вариантом является HDMI.

Очень важно предварительно проверить совместимость компонентов системы. При этом необходимо учитывать характеристики видеокарты, кабеля и самого монитора. Все компоненты должны поддерживать выбранный интерфейс в требуемой версии.

На что обратить внимание при выборе кабеля?

Выбор кабеля зависит от способа подключения. Для соединения DVI — DVI можно использовать кабель длиной до 10 метров, а для соединения DVI — HDMI максимальная длина ограничена 5 метрами. Современный DisplayPort требует не более 3 м кабеля. Принятие во внимание этих рекомендаций позволит вам добиться необходимой скорости и отличного качества. Если вам необходимо передавать сигнал на большие расстояния, вам придется использовать специальный усилитель.

Стоит выбирать экранированные модели кабелей, на которые не влияют находящиеся рядом электронные устройства. Некачественный кабель может значительно замедлить скорость обмена информацией, что приведет к нарушению изображения на мониторе.

Кроме того, стоит убедиться, что разъемы имеют позолоченные контакты. Это обеспечивает стабильную передачу данных и не подвержено негативному влиянию влажных условий. Уменьшенное сопротивление между контактными поверхностями гарантирует наилучшее качество.

Подборка кабеля

Качество отображаемых данных зависит не только от правильного подключения, но и от правильного выбора кабеля. Правильный выбор имеет основополагающее значение:

  1. Выбирайте только экранированные кабели. Используйте экранированные кабели, чтобы минимизировать негативное влияние на сигнал других электронных устройств;
  2. При выборе кабелей не выбирайте короткие пути. Как правило, чем ниже цена, тем ниже качество и скорость сигнала;
  3. Разъемы должны иметь позолоченные контакты. Такие контакты уменьшают сопротивление между кабелем и разъемом и более устойчивы к коррозии.

Источники

  • https://setupik.ru/kak-vyibrat-razem-monitora-i-podklyuchit-kabel-k-noutbuku.html
  • https://kz.e-katalog.com/post/2474/85-hdmi-displayport-dvi-d-ili-vga-kak-podobrat-pravilnyy-kabel-pod-monitor/
  • http://woocomp.ru/soedinenie-kompyutera-i-monitora-vsyo-o-razyomah-i-interfejsah
  • https://1fleshka.ru/hdmi-displayport-vga-dva-chto-vybrat-dlya-podklyucheniya-monitora-ili-televizora.html
  • https://infotechnica.ru/vse-chto-podklyuchaetsya-k-kompyuteru/o-monitorah/vse-vidyi-razemov/
  • https://SpeedCamupDates. ru/gadzhety/razemy-dlya-podklyucheniya-monitora.html
  • https://topmonitorov.ru/podklyuchenie-monitora-k-kompyuteru/
  • https://setafi.com/elektronika/monitory/razemy-dlya-monitorov-vidy/

Порты мониторов и USB-C: сравнение типов подключений дисплеев

Типы портов на мониторах менялись с годами. Сегодня они могут не только передавать значительно более сложные данные, но и заряжать и обеспечивать питанием устройства, которые к ним подключены. Как и в случае с любой технологией, порты на мониторах постоянно совершенствуются с целью улучшения качества изображения и повышения энергоэффективности.

Читайте эту статью, чтобы узнать о различных разъемах для подключения на мониторах, их использовании и самом современном подключении — USB—C.

Развитие технологий не останавливается ни на один день. Кажется, что новые усовершенствованные устройства, форматы и типы медиафайлов возникают ежедневно. Чтобы за всеми ними поспевать, нужно уделять этому также много времени, как и полноценной работе. Мониторные порты — это скрытые от глаз технологические шедевры, которые позволяют по максимуму использовать возможности наших постоянно совершенствующихся устройств и медиаформатов.

Непрекращающаяся эволюция требует более быстрой и оптимизированной передачи данных. Решение кроется в более скоростных, маленьких и надежных портах подключения в мониторах, которые приходят на смену «неповоротливым» версиям прошлых лет и характеризуются более высоким качеством, а также более эффективной и совершенной передачей сигнала.

Сегодня видеоконнекторы и интерфейсы мониторов представляют собой идеальный продукт. Они универсальны в возможностях подключения, и многие из них выполняют одновременно несколько функций.

Что такое порты мониторов?

Порты монитора — это точки подключения, которые обеспечивают передачу различных данных и информации. Чтобы решить, какие интерфейсы подключения лучше всего соответствуют вашим нуждам, крайне важно понимать что из себя представляют интерфейсы подключения монитора и как они работают. Если вы будете в курсе последних достижений, то гарантированно сможете извлечь максимум пользы из своего устройства и насладиться лучшим цифровым опытом.

Сегодня на рынке доступно множество разнообразных типов интерфейсов мониторов. Порты, которые когда-то были стандартом подключения, устаревают и заменяются более быстрыми, эффективными и компактными версиями.

HDMI

Один из часто используемых портов — мультимедийный интерфейс высокой четкости (HDMI). Этот цифровой интерфейс поддерживает передачу как аудио-, так и видеосигнала. Это один из самых распространенных портов для передачи аудио и видео высокого разрешения между устройствами по одному кабелю. Такой порт представляет собой хорошее решение для подключения HD-выхода к HD-дисплею без ухудшения качества изображений и видео в высоком разрешении.

Имея правильный монитор и интерфейс подключения, вы можете решать сразу несколько задач, максимально повышая свою продуктивность на рабочем месте. Например, ViewSonic VG2755-2K оснащен портами HDMI и VGA-входом. Он предоставляет универсальные опции подключения компьютеров, ноутбуков и других мультимедийных устройств, что делает его идеальным выбором для офиса.

Очень удобный HDMI, способный передавать сигналы по недорогим кабелям, стал популярным выбором среди интерфейсов подключений. Сейчас это стандарт для подключения компьютера к телевизору.

Тем не менее, у HDMI-портов есть свои недостатки, поэтому иногда лучше использовать другие варианты. Главное ограничение HDMI-кабеля заключается в расстоянии, на которое может передаваться сигнал (15 метров считаются верхним пределом). В добавок они довольно громоздкие. По мере развития технологий для мобильных устройств и планшетов были изобретены уменьшенные HDMI-кабели, обычно именуемые «микро» или «мини», но стандартный размер подобного кабеля довольно крупноват по сравнению с другими современными кабелями.

VGA

Один из самых старых портов — Video Graphics Array (VGA). Представленный компанией IBM, этот порт подключения для мониторов на десятилетия стал стандартом коннекторов для видеокарт, компьютерных мониторов, ноутбуков, проекторов и телевизоров высокой четкости.

VGA-порты состоят из 15 контактов, расположенных по пять в три ряда, и могут передавать RGBHV-видеосигналы: красный, зеленый, синий, горизонтальную и вертикальную синхронизацию. Тем не менее, VGA ограничен возможностью передачи только аналогового сигнала, так что он транслирует на экран изображение более низкого разрешения. В последние годы он используется намного реже — его заменили более быстрые DVI и HDMI-порты, которые могут обеспечить более высокое разрешение и качество отображения.

DisplayPort

DisplayPort (DP) — это интерфейс для цифровых мониторов, который в основном используется для передачи видеосигнала на устройство отображения, например, компьютерный монитор. DisplayPort (DP) также поддерживает передачу аудио- и USB-сигналов. Порт имеет обратимую ориентацию, благодаря чему он очень эффективен и может передавать высокую мощность (до 100 Вт) по одному кабелю.

DisplayPort был разработан в качестве замены VGA, DVI и FPD-link. С помощью адаптеров он также легко подключается к другим интерфейсам, среди которых VGA, DVI и HDMI.

Благодаря поддержке передачи как аудио-, так и видеосигнала, вы можете сделать больше, чем когда-либо, используя один мощный монитор. Гибкие опции подключения делают это возможным.

Mini DisplayPort

Компактная, урезанная версия популярного DisplayPort, Mini DisplayPort (MiniDP или MDP) — это цифровой аудиовизуальный интерфейс, разработанный компанией Apple в октябре 2008 года. Эту мини-версию DisplayPort называют «маленьким портом, который меняет мир». Продвинутый, компактный и практичный порт значительно миниатюрнее своих конкурентов-предшественников, даже меньше портов mini DVI и USB, и разработан, чтобы стать универсальным решением.

Он заменяет разъемы, которым для соединения требовалось несколько громоздких винтов, на идеальное цифровое и эффективное подключение к внешним дисплеям.

DVI

Digital Visual Interface или коротко DVI — это интерфейс для видеодисплеев, который был разработан в качестве стандартного коннектора для передачи видеосигнала на устройства отображения.

Благодаря поддержке передачи сигнала в разрешении до 2560×1600, он смог обеспечить максимальное цифровое качество на плоских ЖК-мониторах и современных видеокартах. Это был лучший выбор для HD-телевизоров и других высококачественных экранов для просмотра телевидения, фильмов и DVD, поскольку одновременно поддерживал подключение как к компьютерным мониторам, так и проекторам. Сегодня DVI стал стандартным цифровым интерфейсом на рынке компьютеров.

USB-C

Может ли один разъем стать совершенным решением и универсальным интерфейсом? Похоже, это стало возможным, когда был представлен порт универсальной последовательной шины — C (USB-C).

USB-C — это USB-система подключения с 24 контактами, которая была разработана USB Implementors Forum в 2014 году. С тех пор она стала стандартом индустрии для передачи данных и мощности. Порт довольно компактный, но при этом невероятно мощный и может похвастаться множеством продвинутых функций.

USB-C известен как универсальный разъем. Это решение, благодаря которому возможна передача питания, аудио- и видеосигнала по одному кабелю через один мощный порт.

Одна из его лучших функций — обратимая ориентация. Данная функция упрощает его применение и избавляет от необходимости использования нескольких портов и кабелей. Она также позволяет с легкостью правильно подключить кабель к разъему с первого раза — больше не нужно пытаться найти правильное положение.

По размеру он схож с разъемом USB Micro-B, что наряду с высокой совместимостью сделало его идеальным выбором для смартфонов.

USB-C обеспечивает более высокую скорость, чем его предшественники — он почти в два раза быстрее интерфейса подключения USB 3.0. Обеспечивая питание до 100 ватт, USB-C также гораздо мощнее более старых версий USB. Например, USB 2.0 мог передавать только 2,5 ватт мощности.

Иными словами, он может питать такие небольшие устройства, как ваш смартфон, и более крупные устройства вроде компьютеров и ноутбуков, которым обычно требуется 60 Вт мощности для полной зарядки. Более того, разъем двунаправленный, то есть способен как передавать, так и принимать питание.

Благодаря своей универсальности, скорости и мощности, интерфейс USB-C — это популярное решение для компьютерных мониторов, открывающее множество возможностей для повышения офисной продуктивности и эффективности. Например, в мониторе ViewSonic серии VG2455 используется разъем USB-C, чтобы вы почувствовали удобство решения «один кабель для всего». С помощью одного мощного порта вы можете легко передавать питание, данные и видео, избавившись от беспорядка, создаваемого несколькими кабелями и портами. У вас также будет универсальный способ подключения, поскольку он также совместим с HDMI, DisplayPort, VGA и USB 3.0.

Альтернативный вариант, VP2785-4K — это мощный монитор с потрясающим разрешением 3840×2160 (4K) и несколькими портами, обеспечивающими подключение по USB 3.1 Type C, а также DisplayPort и HDMI. Эти расширенные функции и высокие стандарты цвета делают его идеальным выбором для различных профессий, связанных с дизайном, включая графический дизайн, печать, редактирование видео и фотографий.

USB-C Plus Thunderbolt

Благодаря добавлению аппаратного интерфейса Thunderbolt и без того высокопроизводительный USB-C обеспечивает еще большую скорость. Теперь это самый универсальный и мощный разъем на современном рынке. Совместимый с любой док-станцией, дисплеем или устройством передачи данных, Thunderbolt обеспечивает скорость передачи данных по USB-C до 40 Гбит/с, что в 8 раз быстрее пропускной способности портов, доступных на большинстве сегодняшних компьютеров. Кроме того, он значительно увеличивает мощность USB-C и качество изображения, позволяя хранить в 8 раз больше данных, и повышает качество изображения благодаря в четыре раза более высокой пропускной способности.

Какой порт лучше для мониторов?

Появление разъема USB-C ясно свидетельствует о развитии технологий, которые становятся более эффективными, универсальными, мощными и практичными. Выбор правильного порта для монитора зависит от ваших потребностей.

USB-C — это по-настоящему мощный порт, обладающий множеством конкретных преимуществ, а также совместимостью с другими портами. Тем не менее, DisplayPort, Mini DisplayPort, DVI, HDMI или VGA могут стать более удачным выбором в зависимости от того, чего вы хотите от своего устройства.

Принимая во внимание направление, в котором развиваются технологии, и скорость их развития, можно сказать, что мы живем в удивительное время, когда нам, как потребителям, приходится адаптироваться к новым технологиям.

Благодаря мониторным портам и множеству преимуществ, которые они предлагают, мы можем достигать с нашими устройствами больше, чем когда-либо прежде. Возможности могут быть поистине безграничными, и это случилось даже раньше, чем мы думали.

TAGS

дисплейfeaturedmonitorсправочник покупателя монитораmonitor buyer’s guideusb-cusb-c монитор

Полное руководство по мониторингу типов кабелей

Краткое описание

Что такое определение кабеля?

Кабели – обычное явление в современном мире. Вы используете его для подзарядки смартфона, планшета или ноутбука, для подключения нескольких устройств и выполнения других работ.

С технической точки зрения, кабель представляет собой толстую проволоку или группу проволок, соединенных вместе внутри изолятора, такого как резина или пластик. Кабели используются для передачи электроэнергии или передачи электронных сигналов. Он также известен как вилки, шнуры (довольно популярное название) и разъемы.

Кабель монитора — это специальный кабель, предназначенный для соединения частей ЦП. Если вы хотите настроить ПК или хотите подключить различные устройства к ноутбуку. Здесь вы найдете подробное руководство по кабелям монитора и их использованию.

Типы кабелей монитора

Существуют различные типы кабелей монитора — Кабели HDMI , Кабели USB и т. д. Каждый из этих кабелей монитора имеет разные цели и одинаково важен для настройки всей рабочей станции.

1. Кабель VGA

Аббревиатура VGA расшифровывается как Video Graphics Array. Это кабель, который используется для передачи видеосигналов с одного устройства на другое. Кабель VGA работает как соединение между монитором и экраном вашего ПК и посылает видеоволны. Этот AV-кабель был впервые обнаружен и запатентован IBM в 1987 году.

В настоящее время используются кабели VGA для потоковой передачи видео с различными разрешениями — 1080p, 480p и т. д. Этот кабель может принимать аналоговые сигналы RGB и передавать видеосигналы после сигнала RGB. .

Обратите внимание, что кабели VGA предназначены только для передачи видео. Они не могут передавать звуковые сигналы.

Обозначение

  • Кабель VGA поставляется с двумя концами, один из которых имеет небольшой штифт, а другой — 15-контактный порт D-sub, который выглядит как штырь квадратной формы с 15 гнездами в нем.
  • Поскольку оба конца имеют разные порты, он называется мониторным кабелем «папа-мама». Разные его концы необходимы для передачи сигналов только одним способом. D-образный штекер вставляется в экран, а заостренный край вставляется в разъем монитора. Вы обнаружите, что большинство кабелей VGA имеют синий или задний цвет.

Преимущества

Кабель VGA помогает передавать видеосигналы в одном направлении. С помощью кабеля VGA вы можете воспроизводить видео на своем ПК.

2. USB-кабели

Кабели универсальной последовательной шины или кабели USB в настоящее время чрезвычайно распространены. Они используются для подключения блоков ПК, для зарядки устройств и так далее. Кроме того, USB-кабели также используются для подключения периферийных устройств, таких как принтеры, мыши, камеры и т. д.

На рынке можно найти различные типы USB-кабелей , которые используются для различных целей.

Типы разъемов кабеля USB

a. USB 2.0 Type A

Кабели USB A являются односторонними кабелями и широко используются. Один конец этого кабеля имеет штырек меньшего размера, а другой — штырек большего размера. Поскольку это односторонний кабель, он будет входить в порт только в одну сторону. Сторона с символом USB или словом USB означает, что вам необходимо подключиться к компьютеру. Обычно он работает на хост-контроллере устройства.

Кабель USB A бывает разных типов. Порт USB 2.0 часто используется в мышах, зарядных устройствах для телефонов и т. д.

С другой стороны, порт USB 3.0 Type-A поставляется с дополнительным контактом. Следовательно, он шире с двумя маленькими штифтами, выступающими по обе стороны от обычного порта 2.0. Он обычно используется для передачи данных с полосой пропускания 5 ГГц.

Pros

  • Обеспечивает нисходящее соединение
  • Предотвращает неправильное подключение.

Минусы

  • Это кабель большего размера, который не подходит для мобильных и небольших устройств.

б. USB Type B

Кабель USB Type B обычно используется в периферийных устройствах, таких как принтеры, портирующие устройства, сканеры, которые имеют больший размер. Он обеспечивает безопасное соединение между устройством и ПК. Но тип USB B — это старый тип кабеля, который в настоящее время широко не используется.

в. USB тип C

В настоящее время кабель типа C широко используется для зарядки устройств и в качестве разъема для мобильных телефонов с ПК. Это прямоугольный порт меньшего размера, который можно использовать в восходящих сокетах и ​​портах хост-контроллера устройства.

Кабель Type C может передавать данные со скоростью 10 Гбит/с. Он также может передавать как аудио-, так и видеосигналы.

Вы найдете порты типа C с портом USB 2,0, портом 3.0, портом поколения 3.1 и портами поколения 2.

д. USB Mini B

Это еще один порт, который используется для периферийных устройств. Это штекер меньшего размера с контактами для погружения и дополнительным идентификационным контактом для поддержки устройств OTG. Следовательно, это позволяет мобильным устройствам работать в режиме «горячего» и обеспечивает электрическое соединение со смартфонами. Кабели типа Mini B довольно распространены в старых моделях смартфонов.

эл. USB Micro B

USB Micro B — еще один разъем, более тонкий, чем Mini B, но обеспечивающий более высокую скорость передачи данных и электроэнергии. Он также имеет 5 контактов и совместим со смартфонами, зеркальными фотокамерами и многими другими периферийными устройствами.

3. Кабель монитора HD 15

Кабель монитора HD 15 представляет собой стандартный разъем типа DB. Обычно он используется в компьютерах для передачи аудио или видео и данных.

Кабель монитора HD15 представляет собой кабель типа «мама-вилка». Он поставляется с 15 контактами, расположенными по пять контактов в три ряда. Это тип разъема DB-Style высокой плотности. Обычно он используется для видеоинтерфейса, но также может использоваться для аудиоинтерфейса.

Единственным недостатком этого кабеля для монитора является то, что он поддерживает только разрешение 680p*480p и не подходит для новых и более поздних устройств.

4. Кабель DVI

Кабель DVI или кабель цифрового визуального интерфейса представляет собой специальный тип цифрового видеоинтерфейса. Он был запатентован Рабочей группой по цифровым дисплеям или DDWG. Этот мониторный кабель поддерживает аналоговые видеосигналы и цифровые видеосигналы. Следовательно, если вы используете кабель DVI, вам нужен только один кабель для всех видов передачи видео.

Это также кабель типа «папа-гнездо» с разными портами на обоих концах.

Кабель DVI очень похож на кабель VGA, но имеет более длинные плоские контакты.

Кабели DVI имеют длину не менее 5 метров и могут быть соединены с удлинителями.

Типы кабельных разъемов монитора DVI

Ниже приведены распространенные типы кабелей и портов DVI:

  • DVI-D Single Link

Это соединение AVI, которое обеспечивает только цифровое отображение с разрешением до 1920p и 1080p. На одном конце имеется десять контактов, всего шесть рядов по три диагональных контакта и дополнительный штифт.

  • Двухканальный DVI-D

Двухканальный кабель DVI-D поддерживает две функции передачи данных и обеспечивает передачу видео с разрешением, например, 2048p. Его точка имеет в общей сложности 25 контактов, с одним контактом и тремя рядами из восьми диагонально расположенных контактов для высокоскоростной передачи видео.

Сначала собирает видеосигналы с видеокарты устройства и преобразует их в аналоговые сигналы. Затем кабель передает сигнал на нужное устройство. На выходном порту сигнал изменяется на цифровой для отображения на мониторе.

  • Одноканальный DVI-I

Одноканальный кабель DVI-I может одновременно передавать как цифровые, так и аналоговые сигналы. Он часто используется в аналоговом отображении, цифро-цифровом сигнале или аналого-аналоговом сигнале. Всего у него 23 контакта.

  • Двухканальный DVI

Двухканальные кабели DVI также поставляются с дополнительным каналом передачи данных для отсутствующих сигналов для видео высокого разрешения. Он объединяет цифровые и аналоговые сигналы по одному кабелю. Он имеет 29булавки.

  • Мини DVI

Кабель Mini DVI поддерживает как цифровые, так и аналоговые сигналы. Это компактный кабель меньшего размера, что делает его подходящим для ноутбуков. Mini DVI обычно встречается в устройствах Apple.

5. Кабель HDMI

HDMI — это аббревиатура от High Definition Multimedia Interface. Он широко используется в последних и современных компьютерах для подключения периферийных устройств и других устройств. Обычный кабель HDMI поставляется с четырьмя экранированными витыми парами контактов в разъеме. Это помогает в передаче несжатых и распакованных аудио- и видеосигналов на экран или проектор.

Кабели HDMI были впервые представлены в апреле 2002 года. Разработчики хотели предоставить соединительный кабель, обладающий всеми функциями, такими как DVI.

  • Описание характеристик кабелей HDMI

Кабели HDMI обычно используются вместо аналоговых кабелей. Они позволили устройствам одновременно передавать аудио- и видеосигнал по одному кабелю.

  • Как увеличить расстояние между сигналами HDMI?

Несмотря на то, что кабели HDMI поставляются с фиксированным диапазоном, вы можете использовать технологию HBase T, переключатели DMI или операторы HDMI для увеличения сигнала кабеля.

Типы кабелей монитора HDMI

Кабели монитора HDMI представлены в пяти вариантах:

  • Стандартный кабель HDMI

Это наиболее распространенный кабель, который используется для подключения к телевизору. Этот тип кабеля может передавать только видео с разрешением 720 пикселей.

  • Стандартный автомобильный кабель HDMI

Стандартный автомобильный кабель HDMI — это улучшенная версия высокопроизводительного кабеля с возможностью передачи более сильных сигналов.

  • Стандартные кабели HDMI с Ethernet

Он также широко используется и обладает всеми функциями стандартного кабеля HDMI. Но у него есть сетевая функция устройства, которую можно использовать и для Ethernet-подключения.

  • Высокоскоростной кабель HDMI

Высокоскоростной кабель HDMI идеально подходит для видео с разрешением 1080p.

  • Высокоскоростной кабель HDMI с Ethernet

Аналогичен высокоскоростному кабелю HDMI. Он также поставляется с выделенным каналом, который обеспечивает сетевые каналы для устройств. Следовательно, вы также можете использовать его для подключения к Интернету.

Разъемы HDMI

Самое лучшее в кабелях HDMI — их разъемы HDMI. Благодаря широкому ассортименту разъемов его можно использовать по-разному и подключать к нескольким устройствам.

Кабели HDMI изготовлены из кабелей с розетками, а порты с розетками имеют разные конструкции в зависимости от типа.

Разъемы HDMI пяти вариантов:

  • Разъем типа A

Имеет два разъема, один размером 13,9 мм * 4,45 мм, а другой — 14 мм * 4,55 мм. Гнездовой разъем имеет в общей сложности 19 контактов. Его можно использовать в качестве соединительного кабеля DVI-D.

  • Разъем HDMI типа B

Разъем типа B выполнен с 29 контактами, размер каждого разъема 21,2 мм * 4,4 мм.

  • Разъем типа C

Разъемы типа C также известны как разъемы mini HDMI. Он поставляется с 19 контактами, как и тип A, но меньше по размеру. Версия Type A 1.3 имеет размеры 10,42 м*2,42 мм. Он также поддерживает разъемы типа A.

  • Разъем HDMI типа D

Разъем типа HDMI также известен как микро-HDMI из-за его небольшого компактного размера. Он также имеет 19 контактов и размер 6,4 мм * 2,8 мм.

  • Разъем HDMI типа E

Разъем HDMI типа E впервые появился в версии 1.4. Это распространено в автомобильных приложениях и позволяет подключать обычные кабели к автомобильной машине.

6. DisplayPort

DisplayPort — интерфейс дисплея с пакетной передачей данных. Он похож на HDMI, но обычно используется в ПК. Он предлагает передачу видео и аудио высокой четкости наряду с некоторыми дополнительными вариациями.

Общие варианты:

  • DisplayPort 1.2 используется для передачи видео 4K с частотой 60 Гц.
  • Displayport 1.3 также используется для передачи видео и аудио 4K с частотой 120 Гц и 30 Гц.
  • Порт дисплея 1.4 может обеспечивать передачу видео 8k с качеством HDR на частоте 60 Гц.
  • Существует также другая версия под названием Mini DisplayPort, которая используется в iMac, ноутбуках. Он небольшого размера и идеально подходит для небольших устройств.

7. Удар молнии

Кабель Thunderbolt — это кабель, обнаруженный Apple Inc. Он поддерживает технологию Thunderbolt. Следовательно, кабель Thunderbolt может поддерживать передачу данных в двух независимых камерах со скоростью 10 Гбит/с. Это распространено в Imac, iPad и MacBook.

Существует также другая версия Thunderbolt 3 , которая является моделью, разработанной Intel. Он поддерживает подключение через порт USB C,

8. Компоненты

Компоненты — это классические кабели, используемые для передачи звука. Это было довольно распространено в ранних компьютерных устройствах и до сих пор используется в некоторых телевизионных соединениях. Он состоит из трех контактов. Красный и белый контакты поддерживают аудиоразъемы. Напротив, желтая булавка разделяет видео на три компонента — яркость и два для информации о цвете. Он также известен как компонентное видео YPbPr.

Эти кабели передают аудио- и видеосигналы с аналоговым сигналом. Он вполне доступен и доступен.

9. Композитный

Композитный кабель предназначен только для передачи видео. Это один кабель желтого цвета, который поддерживает передачу AV. Он посылает видеосигналы на мониторы. Это однопортовый штекерный разъем. Основным недостатком композитного кабеля является то, что он может передавать видео стандартного разрешения только через обычные аналоговые сигналы.

Заключение

Среди множества вариантов кабелей вы всегда найдете мониторные кабели, соответствующие вашим потребностям. Несмотря на то, что кабели HDMI и USB-кабели в настоящее время чрезвычайно популярны, используются и другие кабели.

Необходимо соблюдать осторожность при использовании кабелей монитора. Штыри не должны быть повреждены, и вы не должны использовать кабели осторожно и не допускать спутывания различных кабелей для дальнейшего повреждения. Кроме того, всегда старайтесь покупать кабели известных брендов, чтобы получить наилучшие впечатления.

Силовые кабели | ShowMeCables.com

Internet Explorer скоро перестанет поддерживаться на этом сайте. Пожалуйста, установите более новый браузер, чтобы продолжить использование нашего сайта.

Переключить навигацию

Поиск

Поиск



Силовые кабели невероятно разнообразны: разные типы кабелей и стандарты устанавливаются в зависимости от их использования и страны, в которой они используются. Только в США обычно используется более дюжины типов. Каждый тип разъема силового кабеля имеет свое имя, поэтому большинство силовых кабелей имеют два связанных с ними имени. В США существует два основных стандарта для силовых кабелей, NEMA (Национальная ассоциация производителей электрооборудования) и IEC (Международная электротехническая комиссия).

Типы разъемов NEMA включают:



  • 1-15
  • 5-15
  • 5-20

Типы разъемов IEC включают:



  • C5/C6
  • С7/С8
  • С13/С14
  • С15/С16
  • С19/С20



NEMA



Многие кабели содержат разъем NEMA 1-15 , 5-15 или 5-20 для подключения к сетевой розетке. 1-15 — это старый незаземленный разъем с двумя металлическими штырьками. На старых кабелях эти штыри могут быть одинакового размера, но обычно один немного больше другого. 5-15 — это трехстороннее обновление до 1-15, которое было заземлено. 5-20 похож на 5-15, но один из металлических штырей будет горизонтальным, а не вертикальным. Они рассчитаны на более высокую силу тока, чем их аналоги 5-15, и обычно используются для больничного оборудования.

NEMA 1-15 (слева), 5-15 (посередине) и 5-20 (справа)

IEC

Кабели IEC используются для устройств, см. международное использование. Это может быть что угодно, от компьютеров до кухонной техники. Каждому из этих разъемов присваивается собственный уникальный номер вместо того, чтобы называться «папа» и «мама». Например, C5 — женская версия C6. При использовании этих чисел нечетное число всегда будет женской стороной, а четное — мужской стороной.



C5/C6



C5/C6 имеют три круглых отверстия, соединенных вместе. Их иногда называют разъемами «Микки Маус», поскольку их форма напоминает культовый символ Микки Мауса. Чаще всего они встречаются на блоках питания ноутбуков.



C7/C8



C7/C8 имеет форму восьмерки и часто встречается на старых телевизорах и блоках питания ноутбуков, а также на небольших устройствах, таких как DVD-плееры. Обычно они соединены с соединениями NEMA от 1 до 15. Есть две разные версии C7/C8, неполяризованная и поляризованная. В неполяризованной версии обе стороны разъема будут круглыми. В поляризованной версии одна сторона будет плоской, а не круглой. Обязательно проверьте, какая версия вам нужна, чтобы убедиться, что кабель питания подходит для вашего устройства.

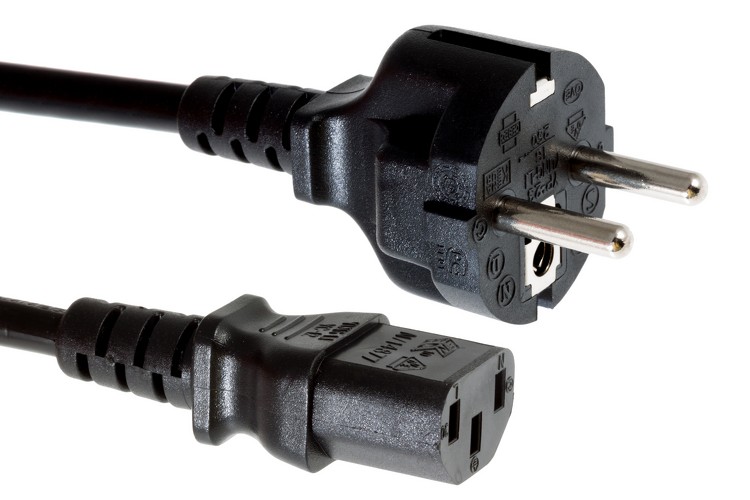

C13/C14



C13/C14 также называют универсальным шнуром питания, поскольку он является текущим стандартом для телевизоров и настольных компьютеров.

Читайте также:
