На что обратить внимание при покупке материнской платы: Как проверить материнскую плату перед покупкой

Как проверить материнскую плату перед покупкой

Разбираемся, на какие моменты следует обратить внимание при выборе и покупке материнской платы

Мы уже не раз писали, что покупка компьютерных комплектующих осложняется невозможностью проверки их работоспособности на месте. И сегодня поговорим о том, на что обратить внимание при выборе материнской платы, чтоб получить исправное устройство без проблем и рисков.

Заранее до похода в магазин вы можете ознакомиться с техническими характеристиками, комплектацией и возможностями выбранной модели материнской платы. Не лишним будет изучение отзывов в сети.

Но покупая материнскую плату в магазине или получая ее от курьера при онлайн-заказе, обратите внимание на следующие моменты:

Состояние упаковки

Начать осмотр материнской платы следует с ее упаковки. Коробка не должна иметь вмятин, царапин и следов влаги. Если какие-либо повреждения заметны, от покупки этого варианта следует отказаться, поскольку материнская плата либо неправильно хранилась, либо неаккуратно перевозилась. В любом случае она могла получить повреждения, которые в будущем доставят немало хлопот.

Некоторые материнские платы, обычно бюджетного сегмента могут поставляться в комплектации ОЕМ, то есть просто в антистатическом пакете. Такая поставка уже подразумевает определенные риски. Поэтому осмотр пакета следует проводить с особым вниманием. Он должен быть не сильно измят, без следов влаги. Также обратите внимание на этикетки: следов вскрытия и повторного приклеивания быть не должно.

Комплектация

Зачастую, чем дороже материнская плата, тем богаче ее комплектация. Топовые модели, такие как Asus ROG STRIX B560-F GAMING, снабжены флешками с ПО, различными кабелями, переходниками и удлинителями. Также в комплекте поставки могут быть модуль DIMM.2, Q-коннектор, одна или несколько антенн для Wi-Fi.

Проверьте комплектацию по документам или на сайте производителя, и убедитесь, что все необходимое присутствует. Впоследствии будет невозможно доказать, что какой-нибудь важный элемент отсутствовал изначально, а не был потерян именно вами.

Маркировка и этикетки

Серийный номер на материнской плате и на упаковке должен совпадать. Также на месте должны быть все наклейки и защитные пленки. Обычно они располагаются на слотах, разъемах и радиаторах охлаждения. Мало, чтоб они были в наличии, убедитесь, что они приклеены ровно, без следов снятия, перекосов и смещений. Это гарантия, что материнская плата не использовалась и вы являетесь первым владельцем.

Следы эксплуатации

Материнские платы, которые уже были в эксплуатации практически не попадают на прилавки магазинов. Но мошеннических схем никто не отменял, поэтому тот факт, что покупаемое устройство не использовалось, следует также проверить.

Собрать ПК не оставив следов на материнской плате довольно сложно. Практически всегда остаются небольшие царапины или потертости вокруг отверстий для крепления как самой материнской платы, так и кулеров к ней. Также может оставить следы и рамка для фиксации видеокарты. Не должно быть царапин и на текстолите.

Состояние текстолита

Текстолит – это основа, которая отвечает за сохранность токопроводящих дорожек и микросхем. Даже незначительный изгиб может стать причиной нарушения их целостности, что в свою очередь способно вывести из строя некоторые узлы материнской платы, или стать причиной ее полной неработоспособности.

Изгиб текстолита и все следующие за ним проблемы – это механический тип повреждения, а значит к гарантийным случаям не относится. Вот почему следует внимательно изучить этот момент до того, как забрать устройство домой.

Оценить состояние платы можно рассмотрев ее ребра. Они должны быть идеально ровными.

Целостность электронных компонентов

Целостность электронных компонентов визуально оценить довольно сложно, особенно не имея навыков. Но сделать это все таки следует. Для осмотра стоит вооружиться фонариком и увеличительным стеклом.

На что следует смотреть:

• Конденсаторы не должны иметь вздутий и разрывов.
• На плате не должно быть налета, нагара и участков с изменением цвета.
• Все компоненты должны быть на месте, без сколов и следов повреждения.

Грамотный консультант магазина поможет вам в осмотре. Если же продавец протестует против такого тщательного изучения материнской платы – это уже повод насторожиться.

Состояние разъемов

В первую очередь уделите внимание разъему для установки видеокарты – слоту PCI-E. Контакты должны располагаться двумя строго параллельными гребнями без каких-либо признаков искривления. Также следует проверить наличие и исправность защелок.

По тем же критериям следует выполнить проверку и DIMM-разъемов для установки оперативной памяти.

Не забудьте осмотреть и другие слоты: M.2, SATA, разъемы для подключения вентиляторов и подсветки. Все они должны быть целыми и без следов эксплуатации. На разъемах питания не должно быть затемнений.

Также уделите внимание портам на задней панели. Они должны быть целыми, чистыми и без следов использования.

Сокет

Материнские платы с сокетом LGA требуют тщательного его осмотра. Этот сокет оснащен более чем тысячей ножек, которые можно легко повредить при неумелом монтаже процессора. Такие повреждения легко заметить при тщательном осмотре даже без увеличительных приборов. Исправные ножки равномерно отражают свет, даже одна единственная изогнутая будет заметна.

Осмотр материнской платы может показаться новичку довольно сложным и неуместным процессом, особенно под пристальным неодобрительным взглядом продавца. Однако помните, что вы платите за товар и имеете полное право удостовериться, что он исправный и совершенно новый. Если же у вас возникнут хоть малейшие сомнения, лучше откажитесь от покупки и поищите более надежного продавца.

Как выбрать материнскую плату для компьютера — 8 критериев

Основа хорошего компьютера, независимо от его назначения — два компонента: процессор и материнская плата. Обычно первым выбирают ЦПУ, потом — материнку под него, а уже затем — все остальное. Как правильно подобрать материнку, чтоб и по цене нормально, и быстродействие не подкачало, рассказывается ниже.

Критерии выбора материнской платы

Основу выбора материнской платы составляют восемь моментов. Все они одинаково важны, ведь если их не учитывать, нужного результата можно и не достичь. Итак, какие же они, эти ключевые критерии?

Форм-фактор

Этот показатель представляет собой размер материнской платы. От него зависит, в какой корпус компьютера можно поставить модель. К наиболее популярным относятся следующие 3 варианта:

1. ATX (305×244 мм) — полноразмерные модели, оптимальны для настольного ПК такого же форм-фактора. Как правило, в устройствах такого размера можно встретить наибольшее количество разнообразных слотов.

2. MicroATX — обладают более компактными размерами: 244×244 мм. Могут вставляться как в стандартные ATX-слоты, так и в Микро-варианты.

3. Mini-ITX (170×170 мм) — самые маленькие платы для системников, размеры которых не больше, чем у некоторых современных игровых консолей. Это весьма удобно, потому как при размещении на столе такая сборка займет минимум рабочего пространства.

Сокет

Этот элемент платы является гнездом, куда устанавливается CPU. Естественно, он должен быть одинаковым и у материнки, и у процессора. О вариантах сокета — в нижеследующей таблице.

Чипсет материнской платы

Chipset — комплект микросхем, своего рода внутренний контроллер, который отвечает за корректное взаимодействие всех компонентов материнки.

От типа чипсета зависит и то, какого объема оперативную память можно поставить, и возможность разгона CPU. Вот почему, подбирая плату, стоит помнить о целях использования сборки.

Эти варианты заточены под сокет 1151 версии два, совместимой с ЦПУ восьмого поколения.

В зависимости от поколения CPU могут отличаться первые цифры, но не буквенные обозначения. Исключение — маркировка X, которой обозначаются устройства, предназначенные для сборок с разгонным потенциалом.

Совместимость с процессором

У любого производителя — свой чипсет. Невозможно установить процессор от AMD в заточенную под Intel плату, и наоборот — тоже нельзя. Тип чипсета влияет на стоимость компонентов, ведь от него зависят функциональные возможности и готовность к серьезным многочасовым нагрузкам.

Выбирать материнскую плату стоит под процессор. Дело в том, что если поставить в ПК слабую материнку и мощный CPU, то она может просто сгореть. А если взять мощную современную материнку, но при этом слабый ЦП, то ЦПУ просто не раскачает всех ее возможностей.

Так, приобретая CPU с разблокированным множителем (c индексом K, или X) под разгон стоит подбирать именно такой чипсет материнки, который поддерживает эту опцию. Но если процессор «гнать» в планы не входит, то и выбирать плату, заточенную под разгон, не нужно.

Смотрите также: Как правильно выбрать процессор для ПК: 5 обязательных деталей

Количество слотов памяти

Количество гнезд под ОЗУ — значимый нюанс. Хорошо, если их хотя бы два. Так, имея 2 и более разъемов, можно активировать двухканальный режим (его поддерживают чуть ли не все современные материнки). Дело в том, 2 планки по 4 Гб работают эффективнее, чем одна на 8 Гб. Это справедливо, независимо от поколения и объема ОЗУ. Главное — поддержка этого режима платой. Кроме того, наличие свободных слотов под оперативную память дает возможность апгрейда системы в будущем.

Видеокарта

Встроенный графический процессор не отличается высокими показателями производительности, но для просмотра фильмов и некоторых простых игр его достаточно. Если речь идет об офисном или домашнем ПК для просмотра кино, веб-серфинга, работы с текстом и любительской ретуши фото, то интегрированного видеочипа достаточно.

Если же приоритетом является работа с видеоматериалом и графикой, запуск современных игр, то без дискретного устройства здесь не обойтись. Кроме того, в некоторых процессорах от AMD или серверных моделях от Intel встроенное видеоядро отсутствует, и тогда без отдельного GPU не обойтись.

В тему: 10 лучших моделей недорогих игровых видеокарт

Количество интерфейсных разъемов

Естественно, чем этих разъемов больше, тем больше комплектующих можно установить в сборку. Кроме того, некоторые компоненты (к примеру, видеокарта) может занимать 2 слота. Правильное решение — выбрать материнку с запасом — большим, чем требуется сейчас, количеством интерфейсов. Это даст возможность для апгрейда.

Какие разъемы бывают в платах:

• SATA. С его помощью можно подключать винчестеры, SSD или ОД. Например, P10S-M WS поддерживает 8 таких портов. Здесь же следует упомянуть о интерфейсах типа M.2, которые чаще всего используют для подключения сверхскоростных ССД.

Примечание: несколько САТА-портов могут быть реализованы в виде блока SATA Express.

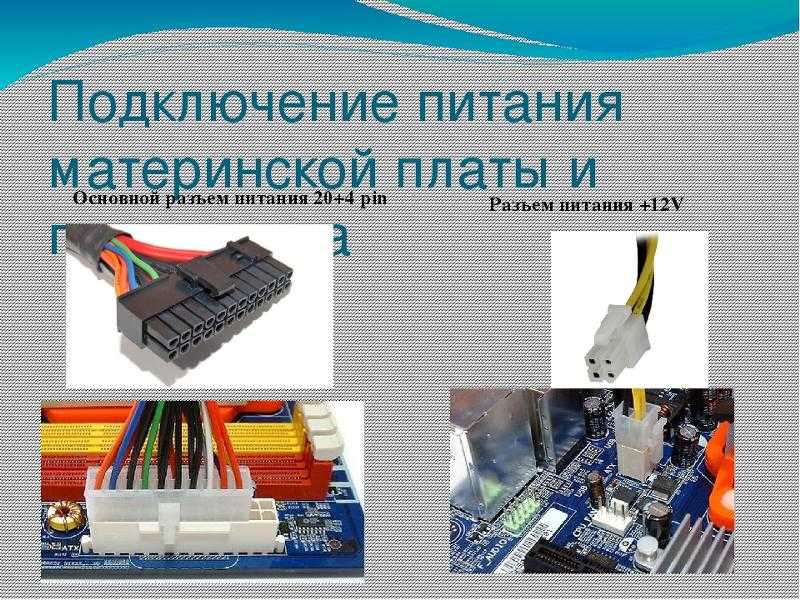

• Для питания. Современные модели оснащают 24-пиновым разъемом. Кроме того, существует слот для питания CPU (4-8 пин).

• VGA, DVI, DisplayPort и HDMI. Если есть хотя бы один такой, значит, плата совместима с CPU с интегрированным графическим ядром, что особенно важно для пользователей, которые не планируют ставить дискретную видеокарту вообще, либо хотят отложить покупку GPU на будущее.

Читайте также: 9 главных критериев выбора хорошего SSD

• 3,5 мм аудиоразъем — для подключения наушников, колонок. В некоторых моделях предусмотрен оптический и/или коаксиальный цифровой аудиовыход.
• Разъемы PCI-E 16x нужны для подключения видеокарт, а PCI-E 1x — для плат расширения современного образца. Для подключения устаревших моделей используется стандартный PCI-E разъем.
• USB — для внешних устройств.
• Модули WI-FI, и/или Bluetooth — для беспроводного соединения. Например, у X299 есть вай-фай.
• Ethernet — для подключения сетевого кабеля.

Возможности разгона

Под разгон нужно подбирать комплектующие, которые поддерживают эту функцию. Это касается и материнской платы, и процессора. Если для разгона предназначен только один из двух компонентов — магии не случится.

Примечание: модели с поддержкой оверклокинга обозначаются буквой Х (у АМД) или Z (у Интел) перед номером серии, например, Z170 иди Х370.

Главное преимущество разгона — возможность повысить производительность, но есть и недостатки:

1. При неправильном повышении частоты или изменении множителя производительность системы снизится.
2. Вероятны сбои, связанные с вычислительными операциями.
3. В целом ПК может начать работать нестабильно.

И что, не разгонять? Разгонять, но пытаться сделать это самостоятельно, не имея соответствующих знаний, не стоит.

Лучшие производители материнских плат

Разнообразие материнских плат может просто запутать неопытного пользователя. Но все не так уж и трудно: главное, подобрать плату с нужными характеристиками в соответствии с целевым использованием компьютера.

Важно отметить, что качество сборки и деталей, используемых в платах, существенно влияет на долговечность и стабильность работы. Выбирая ноунеймы, можно сэкономить, но надежностью придется пожертвовать. Если ПК собирается на долгие годы, то такой риск неоправдан. Ниже — тройка лучших производителей материнок и примеры достойных моделей.

Пригодится: ТОП-5 лучших HDD на 2 TB – Рейтинг внутренних жестких дисков на 2000 Гб

Какую материнскую плату выбрать

Подбирая материнскую плату, совместимую с ЦП, нужно правильно распределить бюджет. Например, треть бюджета можно потратить на процессор и системную плату, а две трети — на остальные комплектующие. Такой подход позволяет сэкономить и открывает перспективы для апгрейда системы в будущем.

Важно, чтобы у материнской платы и процессора была полная совместимость. Разумеется, также нужно, чтобы плата соответствовала запросам пользователя на 100%. Здесь учитывается назначение ПК, заточен ли процессор под разгон, наличие необходимых интерфейсов для установки всех необходимых комплектующих, число USB портов и т. д. Что касается размера, то тут все индивидуально. Главное — чтоб модель встала в корпус системного блока.

Интересно: Что лучше, ноутбук или компьютер (ПК): 5 советов, как выбрать технику для своих нужд

Выбрать материнскую плату — дело нехитрое. Важна совместимость с ЦП, корпусом и наличие слотов под необходимые пользователю компоненты. Разумеется, назначение ПК тоже следует учитывать, причем еще на этапе подбора ЦПУ: для офисного — одни компоненты и цена, для игрового — другие. А вот подсветка и прочие «навороты» — уже опционально.

Как правильно выбрать материнскую плату

Практическое руководство

Потому что выбор процессора — это только полдела.

Автор Тьяго Тревизан

PCWorld 27 сентября 2021 г. 3:45 по тихоокеанскому времени

Изображение: Thiago Trevisan/IDG

На что следует обратить внимание при выборе материнской платы? Лучшие процессоры могут привлечь все внимание, но выбор материнской платы может быть не менее важным. Мы покажем вам, как покупать на основе необходимых вам функций, не нарушая при этом кругленькую сумму.

Выберите ЦП и набор микросхем

Первое решение также касается ЦП. Ваш выбор здесь либо AMD, либо Intel. Материнские платы работают только с определенными семействами процессоров, для которых они предназначены. Наш путеводитель по лучшим процессорам поможет вам выбрать идеальный процессор для любого бюджета; ваши потребности там должны управлять большинством ваших решений.

Не вдаваясь слишком глубоко в горячие войны процессоров, давайте разберем некоторые объективные причины, по которым вы предпочтете Intel или AMD другой стороне.

• Нужен Thunderbolt? Скорее всего, вам понадобится материнская плата Intel. Несколько избранных материнских плат AMD поддерживают эту технологию, но в основном она встречается на платах Intel, поскольку Intel помогала в ее создании.
• Нужна лучшая многоядерная производительность? Вам понадобится AMD здесь. Чипы Threadripper или Ryzen 5000 имеют значительное преимущество в количестве ядер по сравнению с существующими вариантами Intel HEDT.
• Нужна лучшая игровая производительность? В большинстве случаев AMD Ryzen 5000 — ваш выбор. Intel действительно предлагает хорошее соотношение цены и производительности с некоторыми чипами, такими как Core i5-11400 и Core i5-11600K.

Выберите форм-фактор — ITX, M-ATX или ATX

Большинству сборщиков ПК следует выбирать материнскую плату на основе стандартного форм-фактора ATX. Если вы хотите сделать меньшую сборку, вы будете ограничены материнскими платами mini-ITX.

Thiago Trevisan/IDG

Цены на материнские платы mini-ITX будут выше из-за тех функций, которые вы получаете, и у вас будет меньше физических слотов PCIe, которые используются для графической карты, хранилища, звуковых карт и других дополнений. в карты. Но взамен вы получаете возможность создать компактный игровой ПК. Некоторые материнские платы меньшего размера, такие как mini- Asus ROG Crosshair VIII Impact на базе DTX с набором микросхем AMD x570 обеспечивают потрясающую эффективность охлаждения VRM для своего размера. Тем не менее, многие устройства меньшего размера обычно обеспечивают меньшую эффективность охлаждения, чем материнские платы ATX аналогичной цены, поскольку они просто не могут втиснуть дополнительные радиаторы или вентиляторы.

Материнские платы Micro-ATX (или M-ATX), хотя и менее распространены, занимают среднее место среди других вариантов. Это справедливо как для его размера, так и для общего набора функций.

Большие материнские платы E-ATX, такие как Gigabyte Z590 Aorus Extreme, они физически шире — намного шире. Эти устройства уровня энтузиастов, как правило, оснащены множеством функций и имеют соответствующую цену.

Выберите нужные вам функции

Покупка материнской платы на основе необходимых вам функций имеет жизненно важное значение для процесса выбора, если вы хотите добиться максимального соотношения цены и производительности. Вот некоторые из наиболее важных функций, которые следует учитывать:

• Путь обновления . Хотите когда-нибудь в будущем обновить свой процессор Ryzen 3000 до чипа Ryzen 5000? Выбор более нового набора микросхем, такого как x570, может сделать это возможным, и у AMD есть история поддержки нескольких поколений ЦП на данном сокете материнской платы, но имейте в виду, что Intel и AMD иногда переключаются на новые сокеты, когда представляют новые чипы. Фактически, ожидается, что материнские платы, используемые процессорами AMD Ryzen 5000 и чипами Intel Core 11-го поколения, будут заменены этими чипами следующего поколения.
• Выбор порта . Нужно много USB-разъемов или аудиоразъемов? Хотите USB-C или Thunderbolt? Как насчет HDMI, встроенного в материнскую плату? Обязательно прочитайте список спецификаций. Не все материнские платы одинаковы!
• Рекомендации по работе в сети . Нельзя упускать из виду то, как ваша материнская плата подключается к домашней сети. Подойдет ли обычное подключение к локальной сети Ethernet? Практически каждая материнская плата предлагает это. Поддержка Wi-Fi менее распространена и, как правило, дороже. Если вы опытный пользователь, вы можете поискать материнские платы с расширенной поддержкой 10GB Ethernet, чтобы впоследствии не использовать карты расширения.
• Внутреннее подключение . Некоторые материнские платы предлагают больше слотов M.2 SSD или слотов PCIe для расширения возможностей подключения.
• Охлаждение . Охлаждение материнской платы не должно быть серьезной проблемой для большинства людей, но если вы планируете купить высокопроизводительный процессор или разогнать свой процессор, вы можете инвестировать в материнскую плату с более мощными VRM, большими радиаторами, активными вентиляторами и другими исключительные функции охлаждения для снижения уровня нагрева.

Покупка на основе необходимых вам функций позволит выбрать правильный уровень бюджета. Вам не нужна навороченная роскошная материнская плата, такая как Asus ROG Rampage VI Extreme Encore стоимостью более 700 долларов, если вы просто хотите играть в игры, а не разгонять. С другой стороны, вам понадобится такая плата, если вы планируете использовать несколько дисков NVMe, разгонять свой процессор, использовать сеть 10 ГБ и нуждаться в тонне USB-портов.

Многие сборщики ПК окажутся в зоне Златовласки — прямо посередине, в самый раз! Вам понадобится материнская плата с достаточным количеством функций, производительностью и эстетикой для большинства опытных пользователей, но при этом более дешевая, чем топовые платы, которые могут включать в себя такие функции, как контроллеры вентиляторов, адаптеры дисков PCIe NVMe, и так далее . Если вы используете стандартную игровую установку для ПК, вы, вероятно, сможете найти приличную материнскую плату, которая соответствует вашим потребностям, по цене от 150 до 300 долларов, например, MSI MPG X570 Gaming Pro Carbon WiFi за 260 долларов.

Выберите свою эстетику

Выбор нужных функций не ограничивается практическими соображениями. Хотите синхронизировать тщательно продуманное световое шоу RGB между материнской платой, видеокартой, кулером и корпусом? Вам понадобится материнская плата со встроенными разъемами RGB. Многие предлагают встроенное программное обеспечение, помогающее координировать все цветные огни, например, программное обеспечение Asus Aura Sync. Даже если вы предпочитаете «темный» подход без сверкающих светодиодов, приятный чистый дизайн также может добавить эстетики вашей сборке.

Thiago Trevisan/IDG

Какая здесь разница между более дешевыми и дорогими материнскими платами? Более дорогие материнские платы часто включают в себя больше интеграции RGB, а также более причудливые тепловые экраны и «броневые» пластины, чтобы скрыть то, что находится под ними. Более дешевые материнские платы могут иметь больше черных или зеленых печатных плат и более ограниченные варианты RGB (если они есть).

Выберите цену

Упоминается в этой статье

AMD Ryzen 5 5600X

Теперь, когда вы просмотрели контрольный список выбора процессора/чипсета, размера, набора функций и эстетических предпочтений, вы можете сузить свой бюджет. Если вы предпочитаете экономичную установку без излишеств и никогда не планируете разгона, большинство материнских плат среднего класса прекрасно работают, особенно с популярными игровыми процессорами, такими как AMD Ryzen 5 5600X и Intel Core i5-11600K. Однако избегайте самых дешевых вариантов, поскольку они часто могут привести к падению производительности ЦП из-за ограниченного охлаждения и упрощения других аспектов дизайна.

Если вы довольны стандартным набором функций «средняя зона», вы отлично справитесь даже с более мощным процессором, таким как 16-ядерный AMD Ryzen 9 5950X или 8-ядерный Intel Core i9-11900K, придерживаясь с материнскими платами известных брендов для энтузиастов, таких как линейки Strix или Hero от Asus, предложения Ace от MSI и серия Aorus Master от Gigabyte.

Если вам абсолютно необходимо самое лучшее, вам придется заплатить за это. Некоторые многофункциональные материнские платы (опять же, например, Asus ROG Rampage VI Extreme Encore стоимостью более 700 долларов США) могут предлагать функции, которые вам нужны, но вы часто будете платить за другие несвязанные дополнения, чтобы получить их.

Алайна Йи / IDG

Не переплачивайте за имя. В конце концов, бренд многих дорогих материнских плат также играет роль в ценообразовании. Часто вы можете выбрать более дешевую материнскую плату среднего уровня, которая предлагает подавляющее большинство тех же функций, что и их более дорогие собратья, по значительно меньшей цене — например, возьмите линейку материнских плат Asus «Extreme» по сравнению с гораздо более доступной линейкой Strix. Фактическая разница в производительности процессора между этими платами среднего и высокого класса часто незначительна, поэтому вы платите больше за те дополнительные функции, которые, возможно, никогда не будете использовать.

Помните об этом списке, совершайте покупки с умом, и в кратчайшие сроки у вас будет идеальная материнская плата для вашего модного нового процессора.

Как купить материнскую плату: описание набора микросхем, сокета и форм-фактора

При покупке по ссылкам на нашем сайте мы можем получать партнерскую комиссию. Вот как это работает.

Выбор лучшей материнской платы во многих отношениях является наиболее неотъемлемой частью сборки вашего ПК, хотя выбору лучшей видеокарты и лучшего процессора часто уделяется больше внимания. Каждая часть вашего ПК подключается к выбранной вами материнской плате. Его форм-фактор определяет размер вашего компьютера и то, сколько вы можете подключить к нему, а набор микросхем / процессорный разъем определяет, какой тип процессора вы можете установить.

Материнские платы (Изображение предоставлено Tom’s Hardware)

Материнские платы, особенно модели высокого класса, часто состоят из запутанного набора функций, а их цена может варьироваться от бюджетных плат менее 60 долларов (50 фунтов стерлингов) до целых 1000 долларов и более. Мы здесь, чтобы помочь разобраться в сложностях и убедиться, что вы выбрали правильную модель для ваших нужд, не тратя слишком много бюджета на сборку на другие части.

Говоря о бюджетах сборки, если вы хотите сэкономить деньги при покупке, вам следует ознакомиться с нашей статьей о восьми функциях, которые вам, вероятно, не нужны на материнской плате.

И если вам нужна совершенно новая плата из новой линейки Intel Z590 или AMD X570, обратите внимание, что цены на материнские платы для обеих платформ выросли по сравнению с предыдущими поколениями, по крайней мере, частично из-за поддержки PCIe 4.0. Просто обратите внимание, что в то время как платы AMD B550 теперь поддерживают PCIe 4.0 с процессором на базе Zen 2/3, платы Intel Z490, в которых указана поддержка PCIe 4.0 (и все новые платы Z590), будут активировать эту поддержку только в сочетании с Rocket следующего поколения. Процессор Lake-S. Этих процессоров еще нет, но они должны появиться в ближайшие несколько месяцев.

TLDR

Почему вы можете доверять Tom’s Hardware
Наши эксперты-рецензенты часами тестируют и сравнивают продукты и услуги, чтобы вы могли выбрать лучшее для себя. Узнайте больше о том, как мы тестируем.

• Выберите правильный сокет для вашего ЦП: Вы можете найти отличные ЦП от Intel или AMD, но какой бы ЦП вы ни купили, убедитесь, что ваша плата имеет правильный сокет для его поддержки. Новейшие процессоры AMD для массового рынка используют сокеты AM4, в то время как текущие процессоры Intel 10-го и предстоящие 11-го поколения работают с сокетами LGA 1200.

• Платы меньшего размера = меньше слотов и функций. Материнские платы бывают трех основных размеров, от самого большого до самого маленького: ATX, Micro-ATX и Mini-ITX (да, Mini меньше, чем Micro). Вы можете использовать шасси меньшего размера с микро- или мини-платами, но вам придется довольствоваться меньшим количеством слотов PCIe, слотов для оперативной памяти и других разъемов.

• Вы можете потратить менее 150 долларов: Часто можно найти приличную материнскую плату менее чем за 150 долларов. Но если вы хотите разогнать чип Intel, вам нужен PCIe 4.0 или вам нужно много портов, вам придется потратить больше, часто более 200 долларов. Высокопроизводительные процессоры для настольных ПК, такие как AMD Threadripper, требуют дорогих материнских плат стоимостью более 200 долларов.

• Платите за встроенные высокопроизводительные порты Wi-Fi, только если они вам нужны. Не переплачивайте за беспроводную связь, если вы используете проводное соединение. Вы можете защитить свой ПК в будущем, получив поддержку USB 3.1 Gen 2 и/или Thunderbolt 3, а также PCIe 4.0.

Основы: наборы микросхем, размер платы, разъемы и порты

Если вы хотите освежить в памяти основы материнских плат, включая различия между наборами микросхем, размерами материнских плат, функциями разъемов и портов, а также слотами оперативной памяти, вы можете найти их в наша функция «Основы материнской платы». Там мы углубимся в сложности конструкции и функций платы, чтобы вы точно знали, на что обращать внимание (или игнорировать) при покупке материнской платы.

Материнские платы

Сколько вы можете потратить на материнскую плату?

Цены варьируются от менее 50 долларов США (40 фунтов стерлингов) для младших моделей до более 1 000 долларов США (772 фунта стерлингов) для плат премиум-класса, поддерживающих чипы HEDT (высокого класса для настольных ПК), такие как Core X и Threadripper. Вот примерно то, что вы получаете в каждом ценовом диапазоне:

• До 100 долларов США/80 фунтов стерлингов: В этом диапазоне вы можете приобрести разгоняемые платы для чипов AMD (даже с премиальным чипсетом X370 последнего поколения). Но с Intel вы застряли со стандартными скоростями (хотя это может измениться с выходом будущих плат Intel B560 и H570). В зависимости от цен продажи вы можете получить множество функций, включая встроенный Wi-Fi, хотя платы с Wi-Fi обычно стоят от 80 долларов США / 60 фунтов стерлингов.

• Sub $150/£140: Платы с Intel Z490 и набором микросхем, которые вам понадобятся для разгона, начинаются с нижней границы этого диапазона. Вы также начинаете видеть больше плат AMD с чипсетами более высокого класса (X570) и премиальными функциями, такими как RGB-подсветка и Wi-Fi. Обратите внимание, что, когда мы писали это, цены на весь спектр новейших материнских плат Intel Z590 все еще находились в подвешенном состоянии.

• Менее 200 долларов США/180 фунтов стерлингов: Когда вы начнете подниматься на премиальный уровень, вы увидите больше RGB-подсветки, более мощные радиаторы и улучшенные фазы питания и VRM (модули регулирования напряжения), которые важны для конкурентоспособной разгон. Вы также найдете лучший выбор портов на этом уровне, включая большее количество разъемов USB 3.0/3.1 Gen 2. Основная часть Intel Z490 бордов также начинаются в этом диапазоне, около или выше 150 долларов.

Также в этой ценовой категории вы найдете материнские платы HEDT для процессоров с очень большим количеством ядер (Intel Core X и AMD Threadripper). Платы Threadripper, в частности , начинаются с по цене около 300 долларов (250 фунтов).

Какой процессор вы используете с материнской платой?

ЦП, который вы планируете подключить к своей плате, сузит ваши возможности, поскольку сокет ЦП на данной материнской плате будет работать только с той линейкой микросхем, для которой он был разработан.

Например, если вы покупаете процессор Intel Core 10-го или 11-го поколения, вам понадобится плата с разъемом LGA 1200. Для более старых процессоров 9-го поколения требуются платы с сокетом LGA 1151. AMD делает этот процесс немного менее запутанным, потому что (по крайней мере, на данный момент) компания использует один и тот же сокет AM4 для всех своих основных чипов текущего поколения, от Athlon до 16-ядерных процессоров Ryzen 9, хотя вы можете запустить в сложности установки новых процессоров на материнские платы предыдущего поколения. Intel, с другой стороны, в последние годы имеет тенденцию переключать сокеты (или, по крайней мере, совместимость сокетов) с одного поколения на другое, хотя в этом поколении это не так, а Socket 1200 существует уже два поколения.

Для настоящих high-end процессоров Intel (LGA 2066) и AMD (TR4) используются разные сокеты, чтобы обеспечить больший размер и энергопотребление процессоров Core X и Threadripper. Дополнительные сведения о процессорах см. в нашем Руководстве по покупке процессоров.

Свигай по горизонтали

Материнская плата какого размера вам нужна?

Мы подробно рассмотрели это в нашей функции «Схема материнской платы». Но большинство современных материнских плат бывают трех размеров.

• ATX является стандартом де-факто и предлагает больше всего места для разъемов и разъемов.

• Micro-ATX на 2,4 дюйма короче, что означает меньше места для слотов расширения.

• Mini-ITX подходит для крошечного ПК, но обычно у вас будет место только для одной дополнительной карты (например, видеокарты) и меньше разъемов для хранения и оперативной памяти.

Какие порты вам нужны?

Всегда важно проверять область ввода/вывода на материнской плате, чтобы убедиться, что она имеет требуемые параметры внешнего подключения, а также проверить наличие разъемов USB на материнской плате. Это позволит вам добавить больше портов через подключение на передней панели корпуса вашего ПК или через недорогие кронштейны слотов расширения сзади.

Вот список распространенных портов и наш взгляд на каждый из них:

• USB 3 / USB 3. 1 Gen1: Их никогда не может быть слишком много, потому что они работают с большинством периферийных устройств.

• USB 2: Медленнее, чем USB 3/3.1, но более чем подходит для клавиатур, мышей и многих других устройств.

• USB 3.1/3.2 Gen2: Пока не так много периферийных устройств используют преимущества этого стандарта, но он обеспечивает пропускную способность 10 Гбит/с, что вдвое больше, чем у USB 3.1 Gen 1 / USB 3.0. USB 3.2 Gen2 2×2 снова удваивает эту пропускную способность с двумя полосами 10 Гбит/с. Часто вы найдете только один из этих портов на платах среднего и высокого класса.

• USB Type-C: Эти порты могут быть совместимы с USB 3.1 Gen1 или USB 3.1 Gen2 и предназначены для более новых устройств, таких как телефоны. Некоторые из них также просто USB 2.0 и часто обозначаются как порты Audio USB-C, предназначенные для подключения гарнитур USB-C.

• HDMI/DisplayPort Видеовыход: Они нужны только в том случае, если вы планируете использовать встроенную графику. Дискретные карты имеют свои собственные порты.

• Аудиопорты: Важно, если вы планируете подключать аналоговые динамики или наушники.

• Порты PS/2: Обеспечивают совместимость с очень старыми клавиатурами и мышами.

• Thunderbolt: Очень редко можно найти встроенный в материнские платы, но некоторые платы поддерживают его через специальные дополнительные карты. Обеспечивает максимально быстрое соединение, до 40 Гбит/с.

Хотя сегодня вам может не понадобиться много портов USB 3.1 Gen 2 или Type-C, они являются хорошим способом защитить ваш ПК в будущем.

Сколько слотов оперативной памяти вам нужно?

В настоящее время большинство популярных плат имеют четыре слота для оперативной памяти, хотя в компактных моделях Mini-ITX часто их всего два, а в высокопроизводительных платах HEDT (например, на изображении ниже) часто предлагается восемь. Количество слотов, конечно, ограничивает объем оперативной памяти, которую вы можете установить.

Но для основных задач и игр достаточно 16 ГБ, а 32 ГБ достаточно. И даже имея всего два слота, можно установить до 64 ГБ ОЗУ. Однако обратите внимание, что вы часто будете платить больше за более плотный комплект на 64 и 32 ГБ, в котором используются две палки, а не за комплект, распределенный по четырем палкам.

Какие слоты расширения вам нужны?

В наши дни вы, скорее всего, столкнетесь только с двумя типами: короткий слот PCIe x1 (часто используется для таких вещей, как расширение USB и SATA) и более длинный слот PCIe x16 (используется для графических карт, карт RAID и чрезвычайно быстрое хранилище PCIe, такое как твердотельный накопитель Intel Optane 905). Если вы просто планируете установить одну видеокарту, пару дисков SATA/M.2 и, возможно, карту видеозахвата или звуковую карту, вам подойдет большинство плат ATX или Micro-ATX, которые предлагают по крайней мере один слот x16 и один или два слота x1.

Но обратите внимание, что недавние X570 и B550, а также будущие платы Intel Rocket Lake-S (и, что сбивает с толку, некоторые платы Z490 предыдущего поколения) также поддерживают PCIe 4. 0, а не 3.0, который был стандартом в течение последних нескольких лет. PCIe 4.0 технически удваивает доступную пропускную способность каждой линии PCIe. Но за исключением твердотельных накопителей PCIe 4.0, большинство устройств еще не воспользовались преимуществами PCIe 4.0. Так что думайте об этом как о заделке на будущее на вашей доске.

Однако вычислить, сколько дисков и плат вы можете установить, непросто, потому что независимо от того, сколько у вас физических слотов, существует ограниченное количество линий HSIO (высокоскоростной ввод/вывод) и линий PCIe, которые все ваших компонентов должны делиться. Мы могли бы потратить 3000 слов, пытаясь объяснить, как работают эти линии, но суть в том, что многие основные материнские платы компенсируют ограничения пропускной способности, отключая некоторые соединения при установке оборудования в определенные слоты.

Например, добавление диска PCIe M.2 может привести к отключению некоторых портов SATA, установка карты в третий слот PCIe может отключить второй (или третий) слот M. 2 и т. д. Эти проблемы сильно различаются в зависимости от модели материнской платы, поэтому перед покупкой вам необходимо ознакомиться с онлайн-руководствами, особенно если вы планируете загрузить на плату множество компонентов.

Тем не менее, если вы планируете подключать к своему ПК много дисков и карт, стоит рассмотреть одну из высокопроизводительных HEDT-платформ, поскольку они имеют больше линий PCIe для работы. Все процессоры AMD Threadripper имеют 64 линии (60 от ЦП, 4 от набора микросхем), в то время как конкурирующая платформа Intel Core X обеспечивает до 44 линий, в зависимости от ЦП, и еще до 24 от набора микросхем. Поэтому, если вы планируете подключить к своей системе, например, несколько графических карт и RAID-массив хранилищ PCIe/NVMe или другое оборудование, требовательное к пропускной способности, эти платформы более высокого уровня определенно подойдут.

Какой чипсет выбрать?

Ваш выбор ЦП будет определять совместимые варианты набора микросхем, и если вы выберете самые современные потребительские чипы Intel или AMD (Core X или Threadripper), у вас будет только один выбор (X299 для Intel или X399 для AMD). Но для обычных пользователей, которые просто хотят установить одну видеокарту и несколько дисков, вы часто можете получить нужные вам функции, выбрав чипсет ниже Intel Z590 или X570 для AMD.

Раньше, если вы выбирали, скажем, плату h570, B460 или h510 на стороне Intel, вы теряли возможность разгона, хотя в любом случае только несколько основных чипов Intel разблокированы для разгона (те, у которых названия продуктов, оканчивающиеся на букву «К»). Но это, похоже, изменится с выходом будущих плат Intel серии 500. Следите за нашими обзорами материнских плат, чтобы получить дополнительную информацию, поскольку мы тестируем новый раунд основных плат Intel.

Чипсеты AMD B550/X570 (а также более старые B450, B350 и B300) по-прежнему поддерживают разгон. Хотя вы потеряете несколько быстрых портов USB и SATA и линий PCIe по сравнению с набором микросхем X570, этих вариантов подключения останется достаточно для поддержки большинства основных вычислительных задач. Если вам нужно больше портов и дисков, переход на плату X570 стоит денег, особенно если учесть, что многие более дорогие платы B550 так же (если не дороже) дороже, чем многие предложения X570.

Вы планируете разгон?

Как мы отмечали выше в разделе о чипсетах, если вы планируете использовать разгон на стороне Intel, для более старых плат вам нужно будет выбрать чипсет Z490 и ЦП с буквой «K» в названии модели (например, Core i7-8700K) или перейти на высокопроизводительную платформу X299 и процессор Skylake X. Похоже, что меньшие платы Intel серии 500 также сделают возможным разгон, хотя вам все равно понадобится разблокированный процессор «K». Что касается AMD, все намного проще: почти все чипы Ryzen текущего поколения поддерживают разгон, а все чипсеты, кроме самых младших (A320 и A300), также поддерживают разгон.

Но это не значит, что обычные пользователи должны разгонять свои процессоры. Как мы уже говорили в нашем Руководстве по покупке ЦП, для того, чтобы ваш ЦП достиг более высокой тактовой частоты, чем он рассчитан на заводе, вы, вероятно, потратите дополнительные средства на усовершенствованную систему охлаждения и материнскую плату высокого класса. К тому времени, когда вы учтете все эти дополнительные расходы, вам, возможно, будет лучше выделить еще 50-100 долларов (40-80 фунтов стерлингов) на процессор, который поставляется с более высокими тактовыми частотами из коробки.

Теперь, если у вас уже есть первоклассный чип и вы хотите продвинуть его еще дальше, или вы просто наслаждаетесь вызовом, во что бы то ни стало потратьте дополнительные деньги и время, чтобы выжать из него дополнительную скорость.

Что насчет звука?

Если вы не являетесь серьезным меломаном, у вас случается неисправное оборудование или вы выбираете самую дешевую материнскую плату, но при этом ожидаете изысканного звука, в наши дни вы вполне можете обойтись встроенным звуком.

Качество звука материнской платы в первую очередь определяется аудиокодеком (также известным как микросхема обработки звука), используемым данной платой. Итак, если вы приверженец качества звука, вы можете посмотреть кодек, который использует данная плата, перед покупкой и посмотреть, является ли это моделью среднего или высокого класса. В качестве альтернативы вы, конечно, по-прежнему можете выбрать специальную звуковую карту или USB-динамики, которые полностью перемещают оборудование ЦАП (цифро-аналоговый преобразователь) за пределы ПК, например Audioengine A2+ (открывается в новой вкладке).

Учитывая огромное количество функций, которые производители плат иногда добавляют в материнские платы, особенно в модели высокого класса, невозможно обсудить их все. Но вот некоторые из них, на которые стоит обратить внимание:

• Встроенные переключатели включения/выключения: Они могут пригодиться в начальном процессе сборки или если ваша система размещается в открытом корпусе для сравнительного анализа/тестирования компонентов. . Но обычному пользователю встроенные кнопки (которые иногда также включают в себя кнопки для очистки CMOS или базового разгона) не нужны.

• Светодиодные диагностические индикаторы: Крошечный динамик, который подключается к материнской плате и издает диагностические звуковые сигналы, когда что-то идет не так, уходит в прошлое. Вместо этого многие платы среднего и высокого класса теперь имеют двух- или трехзначный дисплей для той же цели, который выдает вам буквенно-цифровой код, когда что-то идет не так. Это может быть реальной помощью при сборке или обновлении ПК, когда вы либо забываете что-то подключить, что-то не вставлено должным образом, либо один из ваших компонентов оказывается неисправным.

• Карта Wi-Fi: Если рядом с вашим компьютером нет Ethernet, вам нужна эта карта. А если вы планируете использовать свой ПК долгие годы, обратите внимание на плату с Wi-Fi 6. полезно, в основном, если вы планируете использовать компьютер в качестве сервера, а плата может объединять два соединения в одно. Для тех, кто нуждается в проводной сети для тяжелых условий эксплуатации, ищите плату с Ethernet 2,5 Гбит/с или 10 Гбит/с.

Дополнительные сведения о функциях, которые вам не нужны, см. в разделе 8 функций материнской платы, которые вам, вероятно, не нужны.

Насколько важна для вас эстетика?

Если вы видите внутренности своей системы только тогда, когда она выключена с выключенной боковой панелью, нет причин выбирать RGB-подсветку или броские крышки ввода-вывода и радиаторы. Однако, если в вашем корпусе есть окно, вы должны получить доску, на которую вам нравится смотреть, и с подсветкой, если она вам нравится.

Просто имейте в виду, что, особенно если вы новичок в сборке, темная материнская плата может затруднить сборку или обновление вашей системы, так как этикетки на плате будут труднее увидеть. Кроме того, если вы собираете систему, которая должна выглядеть как можно более чистой (то есть с несколькими видимыми проводами, извивающимися вокруг материнской платы), ищите плату с вентилятором и разъемами USB, расположенными по краям, а также SATA и USB. 3 порта заголовка, которые направлены в сторону, а не торчат вертикально. Это значительно упростит чистую сборку.

ДОПОЛНИТЕЛЬНО: Лучшие материнские платы

ДОПОЛНИТЕЛЬНО: Весь контент для материнских плат

ДОПОЛНИТЕЛЬНО:  Как продать подержанные компоненты ПК Хотите прокомментировать эту статью2 9 00048? Дайте нам знать, что вы думаете на форумах Tom’s Hardware.
