КАК ВЫБРАТЬ БЛОК ПИТАНИЯ.
Почему ROBITON? В нашем ассортименте представлены блоки питания (адаптеры) практически на все случаи жизни от известного производителя ROBITON. Почему именно ROBITON? Прежде всего потому, что на все свои адаптеры ROBITON дает годовую гарантию. Реально действующую гарантию. Такое случается крайне редко, но если вы приобрели блок питания ROBITON с заводской неисправностью, мы его поменяем безусловно и безоговорочно. ROBITON дорожит своей репутацией, мы своей. Годовая гарантия — это не обозначение ресурса использования, это стандартный гарантийный срок обслуживания, принятый разными производителями электротоваров. Блоки питания ROBITON при аккуратном и правильном использовании не имеют временного ограничения в работе. Кроме гарантийных обязательств необходимо отметить точное соответствие адаптеров ROBITON заявленным характеристикам. Точное соответствие выходным параметрам страхует ваши электротовары от преждевременного выхода из строя, значительно продлевает срок их службы. ROBITON — российская торговая марка. Технические характеристики адаптеров продумываются специалистами из России с учетом особенностей внутренних электросетей, учитывается применение в различных климатических зонах. Производство, в силу разных причин, размечается на ведущих фабриках Китая. При этом надо отдельно сказать, что выбираются только те заводы Китая, которые обязательно имеют специальный сертификат качества производства ISO9001, производят продукцию в соответствии со строгими европейскими стандартами безопасности. Ценовая политика продукции ROBITON рассчитана на российского покупателя, она справедлива, объяснима и полностью соответствует уровню качества. No-name продукция может быть чуть дешевле, но ее использование влечет большие риски как для пользователей, так и для их электроприборов. Все перечисленные причины: гарантия, точное соответствие характеристикам, наличие сертификатов безопасности и справедливая цена определили наш выбор в пользу ROBITON.

Выбор блока питания. Итак, по каким-либо причинам вам нужно приобрести блок питания (адаптер). Для этого вам необходимо выбрать:
▪ тип блока
▪ выходное напряжение
▪ входное напряжение
▪ силу тока
▪ полярность
▪ размер штекера

Блоки питания ROBITON по типу делятся на импульсные (без обмотки) и трансформаторные (с обмоткой). Практически все современные электроприборы подключаются к сети с помощью импульсных блоков питания с фиксированным напряжением. Они удобны, надежны, имеют компактные размеры и легкий вес. Фиксированное напряжение означает, что доступна только одна величина, например, 6 Вольт. Прибор, требующий напряжения 9 Вольт, от такого адаптера работать не будет. В ассортименте ROBITON имеются также импульсные блоки питания с регулируемым напряжением. Регулятор на корпусе позволяет выбрать нужное выходное напряжение из нескольких возможных: 3, 6, 9, 12 Вольт и др. Такие блоки, как правило, имеют несколько сменных штекеров. Это очень правильное решение для бытового применения, поскольку один блок может по необходимости питать разные приборы. Важным преимуществом импульсных адаптеров является стабилизированное выходное напряжение. Независимо от уровня или скачков напряжения в сети 220В, импульсный БП всегда выдает ровное заданное напряжение — это очень важно для чувствительных цифровых или медицинских электроприборов. Трансформаторные блоки питания имеют внутреннюю обмотку, поэтому они больше и тяжелее импульсных. Основное преимущество трансформаторных адаптеров заключается в том, что они, в отличии от импульсных, не создают шумы в общей электросети, т.е. не провоцируют незначительные, но при этом нежелательные изменения напряжения или силы тока. В том случае, если в помещении необходимо подключить много разных электроприборов, лучше выбрать трансформаторные БП. Трансформаторные блоки питания ROBITON делятся на стабилизированные и нестабилизированные. Стабилизированные БП выдают постоянное заданное напряжение независимо от скачков внешней сети 220В. Если вы ищите 3х-вольтовый блок питания для газовой колонки (устали платить за батарейки), то он должен быть либо импульсным, либо стабилизированным трансформаторным, поскольку блок управления самой газовой колонки очень капризен к малейшим изменениям напряжения, даже при незначительных колебаниях колонка постоянно отключается. Также, стабилизированные трансформаторные блоки питания рекомендованы для использования с музыкальным оборудованием, поскольку не создают упомянутых выше шумов. Выходное напряжение нестабилизированных БП может быть как чуть ниже заданного, так и чуть выше, поскольку зависит от скачков напряжение сети 220В. Такие адаптеры подключаются к оборудованию, имеющую свою, встроенную систему стабилизации напряжения, либо она вообще не нужна. Трансформаторные блоки питания ROBITON могут быть с фиксированным или регулируемым напряжением. Что касается входного напряжения блоков питания ROBITON, то нужно сказать, что импульсные БП работают от сети 100-240 Вольт (т.е. по всему миру), трансформаторные от 220-240 Вольт.

Выходной ток блока питания обозначается в амперах (А) или миллиамперах (мА). Чтобы правильно выбрать адаптер, необходимо знать, какой ток потребляет ваше устройство. Для устройств, которые могут работать от батареек, достаточно 1А. Часто покупатели считают, что высокий выходной ток может повредить устройству. Это нет так. Простыми словами, выходной ток — это предложение БП, та величина, которую он максимально может выдать, а питаемый прибор возьмет ровно столько ампер или миллиампер, сколько ему нужно — не больше. В идеале, чем больше выходной ток у блока питания, тем лучше. Если ток будет меньше, устройство работать не будет, либо будет работать некорректно.

Другой важный вопрос — это полярность блока питания, т. е. это способ подключения штекера. Штекер имеет внутреннее отверстие, куда подается первый контакт, а также наружную хромированную поверхность, на нее подается второй контакт. Если во внутреннее отверстие штекера пришел “минус” — блок с отрицательной полярностью, если “плюс” — положительный. На самом блоке, а также на подключаемом устройстве должна быть схема, которая выглядит так:

Блок с отрицательной полярностью.

С положительной.

Подключаемое устройство не будет работать, если не соблюдена полярность. В ассортименте ROBITON есть универсальные блоки питания, которые могут менять полярность с помощью поворота съемного штекера (поворот на 180°).

При выборе блока питания нужно знать точный размер штекера. Самым популярным является размер 12х5.5х2.5. Эти цифры означают, что штекер входит в устройство на глубину 12мм (длина хромированной части), имеет наружный диаметр 5.5мм, диаметр внутреннего отверстия 2.5мм.

Подводя итог, мы считаем, что если необходимо запитать какое-то одно определенное бытовое устройство, которое вы используете постоянно (допустим, настольный светильник), то лучше купить импульсный блок питания ROBITON с фиксированным напряжением, например IR12-2000S. Если вы владелец разных приборов, пользуетесь ими не столь часто, а удного из них сломался родной блок и теперь нужен новый — есть смысл купить универсальный блок питания Robiton TN2000S, преимущества которого очевидны: выбор выходного напряжения, высокая сила тока, возможность менять полярность, в комплекте самые популярные штекеры.

ТИПЫ БЛОКОВ ПИТАНИЯ

Импульсные блоки питания
Трансформаторные стабилизированные блоки питания
Трансформаторные нестабилизированные блоки питания
Понижающие трансформаторы с 220 на 110 В (конвертеры)
Инверторы автомобильные с 12, 24 на 220 В

ВИДЫ БЛОКОВ ПИТАНИЯ

USB блоки питания и адаптеры
Блоки питания автомобильные
Блоки питания для ноутбуков
Штекеры к блокам питания для ноутбуков

НАПРЯЖЕНИЯ БЛОКОВ ПИТАНИЯ

Блоки питания с регулируемым напряжение
Блоки питания постоянного напряжения

Автомобильное зарядное устройство на 2 USB выхода ROBITON TwinUSB2400-Auto 12-24В

Автомобильный адаптер USBx2 Robiton 5 В, 4800 мА белый .
Оснащен 2 USB выходами и может одновременно заряжать 2 подключенных устройства током 2400 мА. Он идеально подходит для питания и заряда современных энергоемки..

597.76 ₽

  0 отзывов

Понижающий трансформатор 220 на 110 В Robiton 3P100 мощность 100 Вт

Понижающий трансформатор преобразователь с 220 на 110 вольт Robiton 3P100 максимальной мощностью 100 Вт.
Трансформатор ROBITON 3P100 является источником переменного тока, предназначенным для питания различных эле..

2006.87 ₽

  0 отзывов

Инвертор Pitatel KV-P1500RU.24 (24В/220В, чистый синус, 1500Вт)

Инвертор Pitatel KV-P1500RU.24 (24В/220В, чистый синус, 1500Вт)Инвертор Pitatel KV-P1500RU. 24 (24В/220В, чистый синус, 1500Вт) предназначен для обеспечения качественного электропитания, он отличается простотой эксплуата..

25610.50 ₽

  0 отзывов

Зарядное устройство для iPhone iPad iPod USB — Apple 8pin (Lightning) Robiton 2400мА 100-240В

Блок питания для iPhone, iPad, iPod USB — Apple 8pin (Lightning) Robiton 2400 мАч.
Мощный блок питания 2400 мА. Идеально подходит для питания и заряда современных энергоемких USB-совместимых устройств, таких как ми..

662.96 ₽

  0 отзывов

Тройник автомобильного прикуривателя ROBITON DC203 с двумя выходами USB

Разветвитель автомобильного прикуривателя на 3 гнезда с двумя USB выходами.
ROBITON DC203 представляет собой тройник автомобильного прикуривателя для более оптимального использования бортовой электросети во время длите..

795.79 ₽

  0 отзывов

USB ускоритель Robiton Power Boost

USB ускоритель Robiton Power Boost.
Большинство современных мобильных устройств запрограммированы на ограничение максимального зарядного тока от неоригинальных зарядных устройств, таких, как USB порт компьютера (50..

119.59 ₽

  1 отзывов

Инвертор Pitatel KV-P2000RU. 24 (24В/220В, чистый синус, 2000W)

Инвертор Pitatel KV-P2000RU.24 (24В/220В, чистый синус, 2000W)Инвертор Pitatel KV-P2000RU.24 (24В/220В, чистый синус, 2000Вт) предназначен для обеспечения качественного электропитания, он отличается простотой эксплуатац..

27301.00 ₽

  0 отзывов

Автомобильный адаптер USB Robiton 15В 3000мА черный

Автомобильный адаптер USB Robiton 15 В, 3000 мА. Универсальный автомобильный блок питания c USB разъемом, предназначенный специально для питания и заряда любых энергоемких USB-совместимых устройств, таких как планшетны..

462.52 ₽

  0 отзывов

Понижающий трансформатор 220 на 110 В Robiton 3P045 мощность 45 Вт

Понижающий трансформатор преобразователь с 220 на 110 вольт Robiton 3P045 максимальной мощностью 45 Вт.
Трансформатор ROBITON 3P045 является источником переменного тока, предназначенным для питания различных элек..

765.56 ₽

  0 отзывов

Автомобильное зарядное устройство Ansmann USB Car Charger 1A 12B 1000мАч

Автомобильное зарядное устройство Ansmann USB Car Charger 1A 12 B 1000 мАч.
Технологии, инновации, эффективность, точность, надёжность, качество продукции – это те принципы в работе, которые позволили компании An..

198.03 ₽

  0 отзывов

Сетевой трансформаторный нестабилизированный блок питания 0.5А 12В 6Вт ROBITON B12-500 отрицательная полярность (штекер 12х5,5х2,1 мм)

Блок питания нестабилизированный 0. 5 Ампер 12 Вольт 6 Ватт ROBITON B12-500 отрицательная полярность.
Линейный или, как его чаще называют, трансформаторный блок питания — это устройство, основной задачей которого явля..

375.58 ₽

  0 отзывов

Блок питания автомобильный импульсный универсальный Robiton K3000S 3000мА 3*4,5*5*6*7,5*9,5*12 В (+/-) 8 штекеров

Блок питания автомобильный импульсный Robiton K3000S 3000мА 3*4,5*5*6*7,5*9,5*12 В (+/-) 8 штекеровАвтомобильный адаптер Robiton K3000S является универсальным блоком питания для нетбуков Acer, Asus, Dell, HP, IBM, Fujits..

1170.11 ₽

  0 отзывов

Сетевой импульсный блок питания 500мА 5.5 В для радиотелефонов Robiton ID5,5-500S положительная полярность ( угловой штекер 15х4,8х1,7 мм)

Блок питания 500 мА 5. 5 Вольт Robiton ID5,5-500S положительная полярность (плюс в центре).
Данный БП разработан специально для радиотелефонов различных брендов. Подходит для Panasonic, Philips, Siemens. Напряжение 5.5..

397.31 ₽

  0 отзывов

Как выбрать блок питания для светодиодной ленты 12В или 24В — статья от экспертов Apeyron Elelctrics

Правила выбора и монтажа блоков питания: формула расчета мощности, класс защиты и количество устройств.

Импульсные блоки питания предназначены для преобразования переменного напряжения, которое используется в бытовой электросети (в квартирах, офисах и т.д.) в постоянное, которое необходимо для работы светодиодных лент. Также импульсный блок питания понижает напряжение с 220В до 12В.

Но прежде чем выбирать блок питания для светодиодной ленты, нужно определиться с ее типом, длиной и мощностью. О том, как правильно выбрать ленту, мы писали здесь.

Если вы остановили выбор на ленте с напряжением 12 или 24В, то можно подбирать блок питания. И первое, с чего нужно начать, — определить его мощность, которая требуется в вашем случае.

Формула расчета мощности блока питания

Для правильного выбора блока питания используют следующую формулу:

Потребляемая мощность с одного метра (Вт/м) * Необходимая длина светодиодной ленты (м) + 20 % (запас по мощности) = Мощность блока питания (Вт).

Дополнительные 20% — это запас мощности, который необходим для обеспечения стабильной работы блока питания. Без запаса блок при полной нагрузке будет работать на максимальной мощности, что приведет к его перегреванию и быстрому выходу из строя. Если блок питания перегружен – срабатывает защита от перегрева. Это приводит к морганию светодиодной ленты, так как защита отключает подачу питания (чтобы блок охладился до безопасной температуры).

Разберем все на конкретном примере.

Светодиодная лента артикул 00-120. Лента светодиодная 12В, 8 Вт/м, SMD 2835, 60 д/м, IP20, 800 Лм/м, ширина подложки 8мм, цвет теплый белый, требуемая длина — 2,5 метра.

Подставляем данные в формулу:

Потребляемая мощность — 8 Вт/м * Необходимая длина — 2,5 м + 20 % (запас мощности) = 24 Вт. Из ближайших по мощности блоков питания выбираем блок 25 Вт, арт. 03-02.

Степень защиты от пыли и влаги

При выборе блока питания, как и при выборе самой ленты, учитывают класс пылевлагозащиты. Подробнее о классе IP защиты можно прочитать здесь.

Необходимо, чтобы блок питания соответствовал не только заявленной мощности светодиодной ленты, но и ее классу защиты от пыли и влаги.

Для помещений с нормальным сухим микроклиматом (например, спальня) существует большое количество стандартных блоков питания со степенью пылевлагозащиты IP20.

Корпус таких блоков сделан из алюминия, железа или другого металла и имеет на верхней части отверстия для дополнительного охлаждения. Такие блоки питания лишь минимально защищены от пыли или других мелких частиц и совсем не защищены от влаги.

Для размещения в местах повышенной влажности, в производственных помещениях, а также для наружного размещения используются герметичные блоки питания (класса IP65 и IP67). При этом речь идет не только о ванной комнате, но и о кухне, где тоже часто бывает высокая влажность.

Электрическая схема в таких блоках питания полностью залита водонепроницаемым компаундом, но их степень влагозащиты различается в зависимости от класса:

• IP65 – защищен от проникновения воды, но без погружения.




• IP67 – защищен от проникновения воды, с возможностью кратковременного погружения на глубину до 1 метра.

Обратите внимание: защита блока не защищает контакты, поэтому иногда их надо дополнительно герметизировать.

И еще одна важная вещь — герметичные блоки залиты компаундом и имеют малую степень теплоотвода. Для лучшего охлаждения, при подключении лент большой мощности и/или использования блоков в закрытых пространствах, необходимо применять дополнительную принудительную вентиляцию внешними вентиляторами.

Один блок питания большой мощности или несколько малой мощности

Есть практическая разница в использовании одного мощного или нескольких маломощных блоков питания.

Несколько маломощных блоков питания

При подключении светодиодной ленты большой длины и большой мощности в обычных помещениях, где необходима дополнительная шумоизоляция (спальные комнаты, комнаты отдыха и т.д.), рекомендуется использовать несколько маломощных блоков питания.

Такие блоки имеют компактные размеры с возможностью размещения в небольшом пространстве. Их корпус позволяет производить охлаждение без использования принудительной вентиляции. Но для лучшего теплоотвода необходимо предусмотреть дополнительное свободное пространство вокруг таких блоков (обычно достаточно 20 см со всех сторон).

Один мощный блок питания

Для подключения светодиодной ленты большой длины и большой мощности может применяться и один мощный блок питания.

Эти блоки питания используют в местах, где есть пространство для установки блоков таких размеров, и существует общий шумовой фон (офисы, магазины и т.д.).

Для отвода выделяемого тепла в таких блоках требуется активная вентиляция: внешний или встроенный вентилятор (кулер), что может создать ряд неудобств при эксплуатации в тихих помещениях (спальнях и местах отдыха).

Особенности установки блоков питания

При выборе блока необходимо учитывать его конструктивные и габаритные параметры, такие как исполнение корпуса (стандартный плоский и широкий или длинный и тонкий).

Также необходимо обеспечить вентиляцию и соблюсти требования пожарной безопасности, предусмотреть возможность доступа при последующей эксплуатации и ограничить возможность случайного контакта детей с блоком.

Не рекомендуется устанавливать блоки питания рядом с отопительными приборами и оборудованием, вырабатывающим тепло (например, комнатные батареи). Нельзя устанавливать блоки друг на друга. Минимальное расстояние между подключаемыми блоками питания должно составлять 20 см и более.

При выполнении этих простых правил блоки питания для светодиодной ленты будут работать долго и надежно.

Как выбрать блок питания для ПК

Одним из наименее интересных, но наиболее важных компонентов ПК является блок питания. Конечно, ПК работают от электричества, и оно не передается напрямую от стены к каждому компоненту внутри корпуса ПК. Вместо этого электричество направляется от переменного тока (AC), предоставляемого энергетической компанией, в постоянный ток (DC), используемый компонентами ПК с требуемым напряжением.

Заманчиво купить любой блок питания для питания вашего ПК, но это не самый разумный выбор. Блок питания, который не обеспечивает надежного или чистого питания, может вызвать множество проблем, включая нестабильность, которую трудно определить. На самом деле неисправный блок питания часто может вызывать другие проблемы, такие как случайные сбросы и зависания, которые в противном случае могут оставаться загадочными.

Таким образом, выбору источника питания следует уделить столько же времени и внимания, сколько выбору процессора, графического процессора, оперативной памяти и хранилища. Правильный выбор блока питания обеспечит наилучшую возможную производительность и поможет обеспечить надежность в течение всего срока службы.

Цены и доступность обсуждаемых продуктов были точными на момент публикации, но могут быть изменены.

Выходная мощность: Сколько вам нужно?

Несмотря на то, что при выборе блока питания необходимо учитывать несколько важных факторов, как и в случае любого компонента ПК, определить один из наиболее важных факторов очень просто. Вам не нужно проводить тесты или читать обзоры, чтобы узнать, какая выходная мощность вам нужна. Скорее, вы можете использовать такой инструмент, как Калькулятор блока питания Newegg , чтобы точно определить, сколько энергии требуется вашему новому блоку питания.

Чтобы использовать инструмент, вам необходимо выбрать компоненты из раскрывающихся списков для каждой категории. Вышеупомянутый инструмент обновлен с последними опциями для центрального процессора (ЦП), материнской платы, графического процессора (ГП), оперативной памяти (ОЗУ) и многого другого. Хотя инструмент не углубляется в детали каждого компонента, он делает это там, где это необходимо, и избавляет от догадок при принятии решения о том, сколько энергии вам нужно.

Например, если вы собираете (или покупаете) ПК с процессором Intel Core i7-11700K, графическим процессором Nvidia GeForce RTX 3070, 16 гигабайтами (ГБ) ОЗУ, состоящими из двух планок по 8 ГБ, государственный диск (SSD) и жесткий диск (HDD) емкостью 1 ТБ, 7200 об/мин, то рекомендуется мощность 512 Вт. Вы можете выбрать блок питания на 600 Вт, чтобы быть в безопасности — и купить подходящий вариант можно одним нажатием кнопки.

Предусматривайте обновления при покупке блока питания

Конечно, вы можете запустить несколько сценариев, чтобы убедиться, что вы можете справиться с вашими долгосрочными потребностями. Например, обновление до графического процессора Nvidia GeForce RTX 3080 повышает рекомендацию до 602 Вт, в то время как удвоение оперативной памяти не имеет значения. Если вы думаете, что можете обновить свой графический процессор, вам понадобится блок питания мощностью не менее 700 Вт.

Вы поняли. Не планируйте удовлетворение своих потребностей только сегодня, вместо этого посмотрите немного вперед и подумайте, какие изменения вы, возможно, захотите внести позже. И если вы покупаете готовый ПК, вам нужно убедиться, что вы знаете, какой блок питания он использует, чтобы быть уверенным, что он может справиться со всем, что вы, возможно, захотите добавить, или что его достаточно легко заменить в какой-то момент. .

Важное примечание относительно мощности: постоянная мощность и пиковая мощность — это разные вещи. Как правило, показатель «Максимальная мощность» блока питания относится к непрерывной (стабильной) мощности, которую блок питания будет стабильно выдавать, а пиковая мощность относится к повышенной максимальной (бросковой) мощности, которую блок питания может обеспечить, хотя и в течение очень короткого времени. времени (например, 15 секунд). При покупке блока питания убедитесь, что его непрерывная мощность соответствует вашим потребностям, иначе вы, вероятно, столкнетесь с проблемами, когда ваш компьютер будет работать с полной нагрузкой.

Наконец, не беспокойтесь о том, что покупка блока питания с более высоким номиналом означает, что вы обязательно будете потреблять больше энергии. Блок питания потребляет только то количество электроэнергии, которое требуется компонентам вашего ПК, поэтому, хотя покупка блока питания большей мощности, чем вам нужно, может оказаться пустой тратой денег, вам не придется платить больше за эксплуатацию компьютера из-за это.

Защита

Некоторые производители блоков питания встраивают средства защиты, чтобы защитить ваши компоненты от проблем, связанных с питанием. Эти средства защиты часто увеличивают стоимость источника питания, но они также могут обеспечить дополнительное спокойствие.

Первая защита от перенапряжения, которая относится к цепи или механизму, отключающему блок питания, если выходное напряжение превышает указанный предел напряжения, который часто выше номинального выходного напряжения. Эта защита важна, поскольку высокое выходное напряжение может привести к повреждению компонентов компьютера, подключенных к источнику питания.

Второй — защита от перегрузки и перегрузки по току. Это цепи, которые защищают блок питания и компьютер, отключая блок питания при обнаружении чрезмерного тока или нагрузки по мощности, включая токи короткого замыкания.

Эффективность блока питания имеет значение

Мощность — это всего лишь один из показателей производительности блока питания. Другим является рейтинг эффективности, который является мерой того, сколько мощности постоянного тока он отправляет на ПК и сколько теряется в основном на тепло. Эффективность важна, потому что она влияет на то, сколько вы потратите на поддержание работоспособности вашего ПК.

В качестве примера рассмотрим ПК, которому требуется мощность 300 Вт. Если вы используете блок питания с КПД 85%, ваш ПК будет потреблять около 353 Вт входной мощности от вашей энергетической компании. С другой стороны, блок питания с эффективностью всего 70% будет потреблять от стены 428 Вт мощности. Выбор более эффективного источника питания сэкономит немного денег на ежемесячном счете за электроэнергию.

В то же время, блок питания с более высоким рейтингом эффективности позволит вашему компьютеру работать с меньшим охлаждением. Каждый компонент ПК выделяет некоторое количество тепла, и это, как правило, снижает производительность. Более эффективный блок питания будет рассеивать меньше тепла, что будет означать более тихую работу системы благодаря вентиляторам, которым не нужно работать так быстро или долго, а также повысить надежность и увеличить срок службы.

Что такое сертификация 80 PLUS?

При поиске блоков питания вы обнаружите, что многие из них имеют этикетки сертификации 80 PLUS. 80 Plus — это программа сертификации, которую производители могут использовать для обеспечения определенных гарантий того, что их блоки питания будут соответствовать определенным требованиям эффективности. Сертификация 80 PLUS имеет различные уровни от базовой сертификации до уровня Titanium, а блоки питания оцениваются независимыми лабораториями для обеспечения следующих уровней эффективности для потребительских 115-вольтовых систем питания:

Когда вы покупаете блок питания в Newegg, вы можете выбрать фильтр по уровню сертификации 80 PLUS. Это упрощает настройку именно того уровня эффективности, которого вы хотите достичь на своем новом ПК.

Рельсы предназначены не только для поездов

Однако мощность — не единственный показатель способности источника питания поддерживать все ваши компоненты. Питание компонентов подается по шинам, и хотя каждая шина напряжения требует внимания, наибольшее внимание необходимо уделить шине (шинам) +12 В, которая обеспечивает питание наиболее энергоемких компонентов, поскольку процессор и видеокарты PCIe получают питание. их власть от них.

Современный блок питания должен выдавать не менее 18 А (ампер) на линии +12 В для современного компьютера массового потребления, более 24 А для системы с одной видеокартой класса энтузиастов и не менее чем 34A, когда речь идет о high-end системе SLI/CrossFire. Значение выходной силы тока, о котором мы здесь говорим, является комбинированным значением для блоков питания, предлагающих более одной шины +12 В.

Конечно, вам следует искать общий выходной номер, и вы не всегда можете сложить линии +12 В для расчета комбинированного выходного сигнала. Например, блок питания с маркировкой +12V1@18A и +12V2@16A может иметь комбинированную выходную мощность только 30A вместо 34A. Ищите эту информацию в подробных спецификациях изделия или на информационной этикетке блока питания.

Если вы собираетесь использовать конфигурацию SLI/Crossfire, вы должны убедиться, что шина (линии) +12 В обеспечивают суммарный ток не менее 34 А. Различные блоки питания имеют различную маркировку — некоторые показывают максимальную силу тока, обеспечиваемую каждой шиной, а некоторые обеспечивают максимальную суммарную максимальную мощность, например, 396 Вт, что равно 396 Вт/12 В = 33 А.

Другим важным фактором является количество шин, которые блок питания использует для питания своих компонентов. Проще говоря, блок питания может иметь только одну шину +12 В для питания всех компонентов вашего ПК или может иметь несколько шин. Использование одной шины означает, что вся мощность доступна для всех компонентов, подключенных к ней, что упрощает настройку, поскольку вам не нужно беспокоиться о согласовании компонентов с шинами, но это также означает, что отказ источника питания, такой как скачок напряжения, повлияет на все компоненты. И наоборот, наличие нескольких рельсов дает некоторую защиту от катастрофических сбоев, но требует большей осторожности при настройке.

Форм-фактор — подойдет ли ваш блок питания?

Следующее соображение очень простое: вам нужно выбрать форм-фактор, который, как вы уверены, физически впишется в ваш корпус. К счастью, существуют стандарты для блоков питания, так же как и для корпусов и материнских плат.

Эта тема может быть довольно сложной, но важно помнить, что вам нужно подобрать блок питания к корпусу и материнской плате. Ниже приводится базовый обзор наиболее важных на сегодняшний день форм-факторов блоков питания.

ATX

Несмотря на то, что блоки питания форм-фактора AT все еще доступны для покупки, блоки питания форм-фактора AT, несомненно, являются устаревшими продуктами, выходящими из употребления. Даже более поздние блоки питания форм-фактора ATX (ATX 2.03 и более ранние версии) теряют популярность. Основные различия между форм-факторами блоков питания ATX и AT:

1. Блоки питания ATX обеспечивают дополнительную шину напряжения +3,3 В.

Блоки питания

2. ATX используют один 20-контактный разъем в качестве основного разъема питания.

Блоки питания

3. ATX поддерживают функцию плавного отключения, позволяющую программному обеспечению отключать блок питания.

ATX12V

Форм-фактор ATX12V в настоящее время является основным выбором. Существует несколько различных версий форм-фактора ATX12V, и они могут сильно отличаться друг от друга. Спецификация ATX12V v1. 0 добавила к исходному форм-фактору ATX 4-контактный разъем +12 В для подачи питания исключительно на процессор и 6-контактный дополнительный разъем питания, обеспечивающий напряжения +3,3 В и +5 В. В последующей спецификации ATX12V v1.3 помимо всего этого был добавлен 15-контактный разъем питания SATA.

Произошло существенное изменение в спецификации ATX12V v2.0, которая изменила формат основного разъема питания с 20-контактного на 24-контактный, убрав 6-контактный разъем дополнительного питания. Кроме того, спецификация ATX12V v2.0 также изолировала ограничение по току на 4-контактном разъеме питания процессора для шины 12V2 (ток +12V разделяется на шины 12V1 и 12V2). Позже спецификации ATX12V v2.1 и v2.2 также повысили требования к эффективности и потребовали различных других улучшений.

Все блоки питания ATX12V имеют ту же физическую форму и размер, что и форм-фактор ATX.

EPS12V, SFX12V и другие

Блок питания EPS12V использует 8-контактный разъем питания процессора в дополнение к 4-контактному разъему форм-фактора ATX12V (это не единственное различие между этими двумя форм-факторами). , но для большинства пользователей настольных компьютеров этого должно быть достаточно). Форм-фактор EPS12V изначально был разработан для серверов начального уровня, но все больше и больше материнских плат для настольных ПК высокого класса теперь оснащены 8-контактным разъемом питания процессора EPS12V, что позволяет пользователям выбирать источник питания EPS12V.

Обозначение малого форм-фактора (SFF) используется для описания ряда небольших блоков питания, таких как SFX12V (SFX означает малый форм-фактор), CFX12V (CFX означает компактный форм-фактор), LFX12V (LFX означает низкий Форм-фактор профиля) и TFX12V (TFX означает тонкий форм-фактор). Все они меньше стандартных блоков питания форм-фактора ATX12V с точки зрения физического размера, и блоки питания малого форм-фактора необходимо устанавливать в соответствующих компьютерных корпусах малого форм-фактора.

Разъемы

Блок питания бесполезен, если он не подключается к каждому компоненту вашего ПК и не питает его. Это означает, что он должен иметь все необходимые типы разъемов.

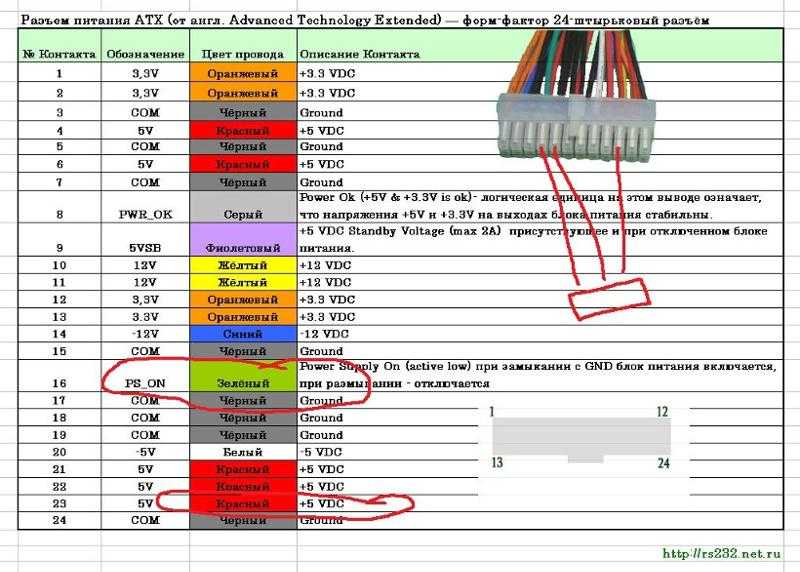

Первый разъем, который следует рассмотреть, — это основной разъем, который питает материнскую плату. Этот разъем бывает двух типов: 20-контактный и 24-контактный. Последнее становится все более популярным, и вполне вероятно, что ваш блок питания поддерживает оба варианта. Просто проверьте, чтобы убедиться.

Далее следует разъем питания процессора, который бывает 4-контактным и 8-контактным. Как и в случае с основным разъемом питания, многие современные материнские платы перешли на более крупный формат. Опять же, убедитесь, что ваш блок питания совместим.

Наиболее часто используемым силовым разъемом является 4-контактный разъем Molex. Он используется для различных компонентов, включая старые жесткие диски, оптические приводы, вентиляторы и некоторые другие устройства. Более новые компоненты SATA имеют собственный разъем питания SATA, и вы также можете использовать адаптеры Molex-SATA, если они у вас закончились. И вы даже можете использовать кабели-разветвители, чтобы увеличить количество подключаемых компонентов, но имейте в виду верхние пределы вашего источника питания.

Шум вентилятора и удобство кабеля

Теперь, когда мы рассмотрели наиболее важные факторы, связанные с питанием, есть еще несколько моментов, которые следует учитывать при выборе блока питания. Это не так важно, но они могут повлиять на то, насколько приятно использовать блок питания на протяжении всего срока службы вашего ПК.

Шум вентилятора

Как мы уже говорили, блоки питания выделяют тепло. Это означает, что они требуют, чтобы вентиляторы оставались прохладными и работали эффективно. Вы должны подумать о том, насколько тихо должен работать ваш компьютер, что во многом будет определяться вашей средой. Если ваш компьютер работает в тихом месте, то более крупные вентиляторы, которые вращаются медленнее, чтобы перемещать такое же количество воздуха, скорее всего, сделают компьютер более тихим.

В отношении охлаждения блоков питания не существует реальных стандартов, поэтому вам необходимо сравнить маркетинговые материалы по вариантам блоков питания. Это одна из областей, где подробные обзоры будут особенно полезны, поскольку они, как правило, измеряют, насколько громко работает блок питания на разных уровнях работы, и поэтому дают некоторые рекомендации относительно того, насколько громко вы можете ожидать работу вашего ПК.

Кабели

Наконец, существует три основных типа кабелей питания. От того, выберете ли вы проводную, модульную или гибридную систему, зависит, насколько чистой будет внутренняя часть вашего корпуса и сколько работы вам придется приложить, чтобы ваш ПК оставался упорядоченным и упорядоченным.

Жесткое подключение означает, что каждый разъем напрямую подключен к источнику питания, поэтому он будет присутствовать независимо от того, нужен он или нет. Преимущество — и оно небольшое с современными блоками питания — перед проводными системами заключается в том, что они проще и не создают дополнительного сопротивления с дополнительными разъемами.

Модульная кабельная система означает, что каждый разъем может быть добавлен по мере необходимости. Это облегчает поддержание чистоты и порядка в вашем корпусе, но также вносит некоторую дополнительную сложность — и цену — и некоторое дополнительное сопротивление благодаря дополнительным физическим соединениям. Однако для большинства пользователей это, скорее всего, не имеет значения.

Гибридные системы имеют некоторые кабели, такие как основной источник питания, подключенные физически, а другие являются дополнительными. Гибридная система может представлять собой хороший компромисс, поскольку требуются определенные кабели, и даже если дополнительное сопротивление модульных соединений минимально, этого достаточно легко избежать.

Время включения

Очевидно, что выбор блока питания требует много усилий, и это важное решение при сборке нового ПК. Но, потратив немного времени заранее, чтобы убедиться, что ваш блок питания обеспечивает компоненты вашего ПК надежным, стабильным и безопасным питанием, вы сэкономите огромное количество времени в долгосрочной перспективе и поможет сделать ваш ПК лучше и эффективнее. машина.

Как выбрать лучший блок питания для ПК

Практическое руководство

Вот все, что вам нужно знать об электрическом сердце, бьющемся в ядре вашего настольного компьютера.

Брэд Чакос и Марко Чиаппетта

PCWorld 7 апреля 2021 г., 7:30 по тихоокеанскому времени

Изображение: EVGA

Блоки питания часто неправильно понимают и упускают из виду компонент ПК. Многие пользователи выбирают блок питания для ПК, основываясь только на общей мощности, предполагая, что выше всегда синоним , лучше . Другие вообще не обращают внимания на выбор блока питания (БП) и довольствуются той мерзостью, которая пришла с их машиной. Но, учитывая, насколько важен хороший блок питания для стабильности и долговременной надежности системы, обидно, что блокам питания уделяется так мало внимания по сравнению с более привлекательными компонентами, такими как видеокарты и твердотельные накопители.

Не помогает и то, что рынок блоков питания наводнен продукцией недобросовестных производителей, которые используют некачественные компоненты и завышают возможности оборудования, особенно сейчас, когда бум цен на криптовалюту создал огромный спрос на видеокарты и блоки питания. Но выбрать надежный и эффективный блок питания можно, если вооружиться нужными знаниями.

Это руководство по блоку питания поможет вам выбрать лучший блок питания для , который нужен вашему . Между тем это руководство по установке блока питания может помочь вам настроить его после того, как вы выбрали блок питания. Давайте разбираться.

Выбор блока питания

Seasonic

Уделите своему блоку питания столько же внимания, сколько и процессору своего ПК.

Не существует единого универсального правила выбора качественного блока питания. Тем не менее, различные индикаторы предоставляют косвенные доказательства качества ПЕВ, и некоторые рекомендации в целом полезны.

Блок питания EVGA 500 BA, 80+ Bronze 500 Вт

Во-первых, всегда покупайте блок питания от надежного производителя и ищите отзывы о нем перед покупкой. Избегайте дешевых универсальных блоков питания, которые, как правило, не соответствуют стандартам. Ищите авторитетные бренды, которые предлагают надежные гарантии и поддержку. Corsair, Seasonic, EVGA и Antec — производители с репутацией производителей высококачественных блоков питания, хотя даже они могут предложить несколько недостатков среди всех шипов. Делай свою домашнюю работу!

Более крупные и тяжелые устройства предпочтительнее хилых и легких моделей. В более качественных источниках питания почти всегда используются более крупные и качественные конденсаторы, дроссели и другие внутренние компоненты, а также радиаторы большего размера для лучшего рассеивания тепла, что приводит к увеличению веса. Охлаждающие вентиляторы большего размера, которые обычно перемещают больше воздуха и производят меньше шума, чем вентиляторы меньшего размера, являются еще одним плюсом.

Сильверстоун
Разъем 6+2 контакта.

Конечно, вы также должны проверить разъемы блока питания, чтобы убедиться, что блок совместим с вашей конкретной системой. Срок 20+4 контакта относится к разъему, который может функционировать как 20-контактный или 24-контактный разъем. В 6+2-контактном разъеме, показанном справа, вы можете включить или отключить два контакта в разъеме в соответствии с вашими потребностями.

В подавляющем большинстве потребительских ПК используются стандартные блоки питания ATX. Также доступны блоки меньшего размера и блоки, специально разработанные для корпоративных и серверных приложений; но для обычных настольных систем подойдут блоки питания ATX.

При поиске блока питания обращайте внимание на три важные характеристики: выходную мощность, направляющие и эффективность. Другие характеристики и функции также важны, но эти три напрямую влияют на производительность блока питания.

Все о мощности

Полностью модульный блок питания EVGA SuperNOVA 850 Ga, 80 Plus Gold 850 Вт

Производители обычно указывают мощность своих блоков питания в ваттах. Блок питания с более высокой мощностью может обеспечить большую мощность. Блоки питания для настольных ПК имеют номинальную выходную мощность от 200 Вт до 1800 Вт (для ультрасовременных продуктов класса энтузиастов). Номинальная мощность выше, чем это, превысит возможности типичной 15-амперной электрической розетки. Важным числом здесь является устойчивая или непрерывная мощность, а не пиковая мощность. Большинство источников питания могут работать на пиковой мощности только в течение коротких периодов времени.

В идеале, ваш блок должен обеспечивать достаточную мощность для ваших компонентов и иметь дополнительный запас мощности на случай, если вы захотите подключить дополнительные компоненты позже. Большинство блоков питания достигают пикового уровня эффективности при нагрузках в диапазоне от 40 до 80 процентов. Наращивание до 50–60 процентов мощности блока питания рекомендуется для достижения максимальной эффективности и при этом оставить место для будущего расширения.

ЭВГА

Информация о блоке питания EVGA мощностью 850 Вт.

Например, если максимальная мощность или комбинированная TDP (общая расчетная мощность) существующих компонентов вашей системы составляет 300 Вт, вам подойдет блок питания мощностью 600 Вт. В high-end системе, загруженной компонентами, пиковая мощность которых может достигать 700 Вт, хорошо подойдет блок питания мощностью 1200 Вт. Вы можете обойтись блоками меньшей емкости, если не думаете, что вам когда-либо понадобится расширять систему, но если вы можете себе это позволить, лучше выбрать блок питания большей емкости.

Многие современные игровые системы с 6- или 8-ядерным процессором и видеокартой среднего и высокого класса должны обходиться блоком питания мощностью от 650 Вт до 850 Вт, причем 750 Вт долгое время были оптимальным вариантом для геймеров. Более мощное оборудование требует более высокой мощности, , особенно , если вы планируете разгон.

Удобные калькуляторы мощности блока питания от Outervision и Seasonic предлагают вам вводить компоненты сборки в мельчайших деталях — вплоть до напряжения разгона процессора и конкретных компонентов водяного охлаждения — а затем выдают приблизительную мощность блока питания для вашей системы.

Что касается мощности, то один из распространенных мифов об источниках питания гласит, что блоки питания с более высокой мощностью обязательно потребляют больше энергии. Неправда. При прочих равных 500-ваттный блок питания не будет потреблять меньше энергии, чем 1000-ваттный блок. Это связано с тем, что компоненты системы, а не ее блок питания, определяют энергопотребление. Если у вас в системе есть компоненты мощностью 300 Вт, система будет потреблять 300 Вт под нагрузкой, независимо от того, оснащена ли система блоком питания мощностью 500 Вт или 1000 Вт. Опять же, номинальная мощность блока питания указывает на максимальную мощность, которую блок может обеспечить компонентам вашей системы, а не на то, сколько энергии он потребляет из розетки.

Эффективный блок питания — это еще лучше блок питания

Рейтинг эффективности блока питания важен, поскольку блоки с более высоким КПД, как правило, имеют более качественные компоненты, потребляют меньше энергии и выделяют меньше тепла — все это способствует меньшему шуму вентилятора. Блок питания с рейтингом эффективности 80 процентов обеспечивает 80 процентов своей номинальной мощности в виде энергии для вашей системы, а оставшиеся 20 процентов теряет в виде тепла.

Пять из уровней сертификации 80 Plus.

Ищите устройства с сертификацией «80 Plus». Хотя процесс сертификации не является особенно строгим, подтверждено, что устройства, сертифицированные по стандарту 80 Plus, имеют эффективность не менее 80 процентов; и 80 Plus имеет уровни для еще более эффективных устройств, включая сертификаты 80 Plus Bronze, Silver, Gold, Platinum и Titanium. Однако блоки питания с более высокими сертификационными уровнями, как правило, имеют очень высокие цены. Обычные пользователи со средними потребностями, вероятно, должны придерживаться простого уровня 80 Plus или 80 Plus Bronze, если только они не найдут особо выгодную сделку по блоку питания Silver или Gold.

Corsair предоставляет подробный обзор эффективности блоков питания и программы 80 Plus, если вы хотите узнать больше.

Большой спор о рельсах

Thomas Ryan/IDG

Помимо указания выходной мощности, производители указывают количество шин +12 В, содержащихся в их блоках питания. Блок питания с «одной шиной» имеет одну мощную линию +12 В для подачи питания на компоненты системы. Блок «многоканальный» делит свой выходной сигнал между двумя или более шинами +12 В.

В конструкции с одной шиной вся мощность источника питания будет доступна для любого компонента, подключенного к устройству, независимо от используемого разъема или кабеля. Однако в случае сбоя источник питания с одной шиной может подать гораздо больший ток на ваши компоненты.

Доступный немодульный блок питания

Thermaltake Smart 500W 80+ White Certified PSU

Между тем, основным недостатком блока питания с несколькими шинами является то, что он не может распределять мощность между различными шинами. Например, если вы подключите компоненты на 25 ампер к шине +12 В с максимальным номиналом 20 ампер, несоответствие вызовет срабатывание механизма защиты от перегрузки по току (OCP) и выключит его, даже если другие шины могут быть доступны с большим количеством токов. запас мощности. Следовательно, с блоком питания с несколькими шинами вы должны обращать внимание на то, какие компоненты вы подключаете к какой шине, небольшая неприятность, о которой вам не нужно беспокоиться с блоком питания с одной шиной.

С другой стороны, этот недостаток становится большим преимуществом, если вы когда-нибудь столкнетесь с катастрофическим сбоем. Механизмы OCP в источнике питания с несколькими шинами контролируют каждую шину и выключают все устройство, если обнаружат перегрузку на какой-либо из шин. OCP на устройствах с одним рельсом срабатывает только при гораздо более высоких токах, что может привести к серьезному расплавлению, если произойдет серьезная перегрузка.

Итак, какой тип блока питания лучше — одноканальный или многоканальный? Как правило, нет. С точки зрения производительности оба работают одинаково хорошо; и в целом оба очень безопасны в использовании. Тем не менее, если вы строите особенно мощную систему, многоканальный OCP обеспечивает дополнительный уровень безопасности на случай короткого замыкания, уменьшая вероятность выхода из строя ваших дорогостоящих компонентов во время вычислительной катастрофы.

Кабели: по частям или целиком?

Корсар
Блок питания Corsair HX850 представляет собой частично модульный блок питания…

Еще один аспект — кабели. Источники питания доступны с жесткой, частично модульной или полностью модульной кабелем. В модульных источниках питания вы можете добавлять или удалять кабели от блока питания по мере необходимости, чтобы избежать беспорядка в корпусе.

С технической точки зрения оптимальным является источник питания с фиксированным кабелем, поскольку он не требует дополнительных соединений между внутренней печатной платой устройства и разъемом, который в конечном итоге будет подключен к одному из ваших компонентов. Один конец кабеля впаян в плату блока питания, а другой конец оканчивается стандартным разъемом без обрыва линии. Всякий раз, когда вы вводите дополнительное соединение между блоком питания и вашими компонентами — как это происходит с модульными блоками питания — вы добавляете в линию дополнительное сопротивление и еще одну потенциальную точку отказа; и любое увеличение сопротивления приводит к потере эффективности.
