Асус биос сигналы: Расшифровка сигналов BIOS

Звуковые сигналы BIOS

Наверное, почти каждый пользователь компьютера замечал, что при запуске раздается характерный звук, похожий на писк. В большинстве случаев, если все хорошо, прозвучит один короткий звуковой сигнал. Таким образом, система информирует нас о состоянии ПК еще во время запуска, до загрузки Windows.



BIOS (Basic Input/Output System – базовая система ввода/вывода) – программа системного уровня и расположенная в микропроцессоре BIOS.  Предназначенная для первоначального запуска компьютера, загружается первой после включения компьютера.



При запуске системы, BIOS производит запуск компьютера и процедуру самотестирования (Power-On Self Test – POST) производится общая диагностика системы и если есть проблемы, компьютер издаст определенную последовательность сигналов, которые вам останется только расшифровать.

Если вы не слышите никаких звуков, то вполне возможно, что у вас отсутствует динамик на материнской плате. В случае неисправности компьютера, отсутствие динамика немного усложняет поиск проблемы, но не является критическим.

В современных материнских платах, динамик начали делать встроенный. На более старых моделях, динамик подключался к плате.





У каждого производителя BIOS, своя последовательность и расшифровка звуковых сигналов. Прежде чем приступать к расшифровке, необходимо узнать производителя.



Способ 1

Самый простой способ определить фирму – в момент загрузки, обычно указывается производитель и версия BIOS.



Способ 2

Можно зайти в BIOS во время запуска и найти пункт «System Information» или с помощью программы Everest (Aida) в Windows. В обоих случаях, будет указана вся информация.

Сейчас все современные компьютеры выходят с  обновленным BIOS под названием UEFI.



Теперь, когда, мы знаем производителя БИОС, нам не составит труда расшифровать звуковые сигналы.



Далее я собрал звуковые сигналы самых популярных производителей, таких как:  AMI BIOS, Award BIOS, Phoenix BIOS и т. д.





AMI BIOS



















Сигнал

Значение (расшифровка)

1 короткий

Ошибок не обнаружено

2 коротких

Ошибка четности оперативной памяти

3 коротких

Неисправность первых 64 Кбайт оперативной памяти

4 коротких

Неисправен системный таймер

5 коротких

Неисправность процессора

6 коротких

Неисправность контроллера клавиатуры

7 коротких

Неисправность системной платы

8 коротких

Ошибка видеопамяти

9 коротких

Неправильная контрольная сумма BIOS

10 коротких

Ошибка записи в СМОS-память

11 коротких

Ошибка кэш-памяти

1 длинный 2 коротких

Неисправен видеоадаптер

1 длинный 3 коротких

2 длинных 2 коротких

Ошибка контроллера гибких дисков

Сигналы отсутствуют

Неисправен блок питания или системная плата



AWARD BIOS













Сигнал

Значение (расшифровка)

1 короткий

Ошибок не обнаружено

Непрерывный или короткий повторяющийся

Неисправен блок питания или замыкание в цепях питания

1 длинный или длинный повторяющийся

Ошибка оперативной памяти

1 длинный 2 коротких

Видеоадаптер не обнаружен или ошибка видеопамяти

1 длинный 3 коротких

Ошибка видеоадаптера или ошибка клавиатуры

3 длинных

Ошибка контроллера клавиатуры

1 длинный 9 коротких

Ошибка чтения BIOS или неисправна микросхема BIOS

2 коротких

Обнаружена некритическая ошибка.

Сигналы отсутствуют

Неисправен блок питания или системная плата



Phoenix BIOS



Звуковые сигналы Phoenix BIOS состоят из нескольких серий коротких гудков, которые следуют с некоторым интервалом. Например, сигнал с кодом 1-2-3 будет звучать так: один короткий гудок, пауза, два коротких гудка, пауза, три коротких гудка.








































Сигнал

Значение (расшифровка)

1-1-3

Ошибка при чтении данных из микросхемы встроенной памяти СМОS

1-1-4

Ошибка контрольной суммы микросхемы CMOS

1-2-1

Ошибка на системной плате

1-2-2

Ошибка контроллера DМА системной платы

1-2-3

Ошибка чтения или записи данных в один из каналов DМА

1-3-1

Ошибка в оперативной памяти

1-3-3

Ошибка первых 64 Кбайт основной памяти

1 3-4

Ошибка тестирования оперативной памяти

1-4-1

Ошибка системной платы

1-4-2

Ошибка тестирования оперативной памяти

от 2-1-1 до 2-4-4

Ошибка одного из битов первых 64 Кбайт оперативной памяти

3-1-1

Ошибка в первом канале DMA

3-1-2

Ошибка во втором канале DМА

3-1-3

Ошибка при обработке прерываний

3-1-4

Ошибка контроллера прерываний материнской  платы

3-2-4

Ошибка контроллера клавиатуры

3-3-4

Ошибка видеоадаптера

3-4-1

Ошибка при тестировании видеопамяти

3-4-2

Ошибка при поиске видеопамяти

4-2-1

Ошибка системного таймера

4-2-2

Завершение тестирования

4-2-3

Ошибка контроллера клавиатуры

4-2-4

Ошибка центрального процессора

4-3-1

Ошибка тестирования оперативной памяти

4-3-3

Ошибка системного таймера

4-3-4

Ошибка часов реального времени

4-4-1

Ошибка последовательного порта

4-4-2

Ошибка параллельного порта

4-4-3

Ошибка математического сопроцессора

1-2

Ошибка в работе адаптеров, имеющих собственный BIOS

1-2-2-3

Ошибка при подсчете контрольной суммы BIOS

1-3-1-1

Ошибка в работе оперативной памяти

1-3-1-3

Ошибка контроллера клавиатуры

1-3-4-1

Ошибки при тестировании оперативной памяти

2-1-2-3

Ошибка при проверке уведомления об авторском праве ROM BIOS

2-2-3-1

Ошибка при обработке непредвиденных прерываний

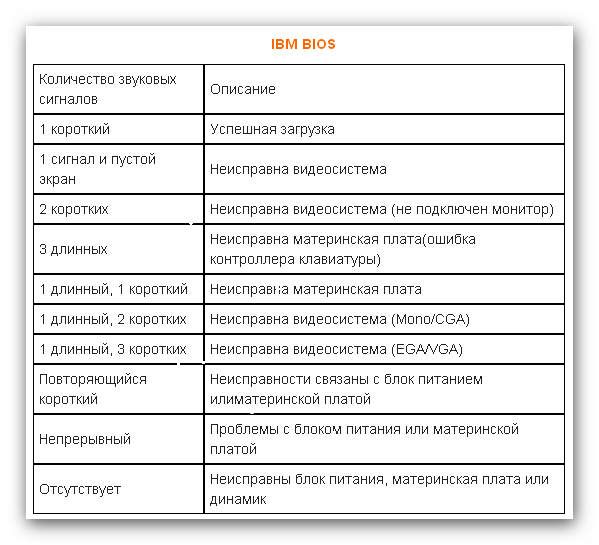

IBM BIOS














Сигнал

Значение (расшифровка)

1 короткий

Ошибок не обнаружено

1 сигнал и пустой экран

Неисправен видеоадаптер

2 коротких

Неисправен видеоадаптер

3 длинных

Неисправна материнская плата (ошибка контроллера клавиатуры), неконтакт оперативной памяти

1 длинный, 1 короткий

Неисправна материнская плата

1 длинный, 2 коротких

Неисправна видеосистема (Mono/CGA)

1 длинный, 3 коротких

Неисправна видеосистема (EGA/VGA)

Повторяющийся короткий

Неисправности связаны с блоком питания или материнской платой

Непрерывный

Неисправен блок питания или системная плата

Отсутствует

Неисправны блок питания, материнская плата, или динамик



AST BIOS























Сигнал

Значение (расшифровка)

1 короткий

Ошибка при проверке регистров процессора. Неисправность процессора

2 коротких

Ошибка буфера клавиатурного контроллера. Неисправность клавиатурного контроллера.

3 коротких

Ошибка сброса клавиатурного контроллера. Неисправность клавиатурного контроллера или системной платы.

4 коротких

Ошибка связи с клавиатурой.

5 коротких

Ошибка клавиатурного ввода.

6 коротких

Ошибка системной платы.

9 коротких

Несовпадение контрольной суммы ПЗУ BIOS. Неисправна микросхема ПЗУ BIOS.

10 коротких

Ошибка системного таймера. Системная микросхема таймера неисправна.

11 коротких

Ошибка микросхемы системной логики (чипсета).

12 коротких

Ошибка регистра управления питанием в энергонезависимой памяти.

1 длинный

Ошибка контроллера DMA 0. Неисправна микросхема контроллера DMA канала 0.

1 длинный, 1 короткий

Ошибка контроллера DMA 1. Неисправна микросхема контроллера DMA канала 1.

1 длинный, 2 коротких

Ошибка гашения обратного хода кадровой развёртки. Возможно, неисправен видеоадаптер.

1 длинный, 3 коротких

Ошибка в видеопамяти. Неисправна память видеоадаптера.

1 длинный, 4 коротких

Ошибка видеоадаптера. Неисправен видеоадаптер.

1 длинный, 5 коротких

Ошибка памяти 64K.

1 длинный, 6 коротких

Не удалось загрузить векторы прерываний. BIOS не смог загрузить векторы прерываний в память

1 длинный, 7 коротких

Не удалось инициализировать видеоподсистему.

1 длинный, 8 коротких

Ошибка видеопамяти.



Compaq BIOS











Сигнал

Значение (расшифровка)

1 короткий

Ошибок не обнаружено

1 длинный + 1 короткий

Ошибка контрольной суммы памяти CMOS BIOS. Возможно, сел аккумулятор ROM.

2 коротких

Глобальная ошибка.

1 длинный + 2 коротких

Ошибка инициализации видеокарты. Проверьте правильность установки видеокарты.

7 сигналов (1 длинный, 1 с, 1?, 1 короткий, пауза, 1 длинный, 1 короткий, 1 короткий)

Неисправность видеокарты AGP. Проверьте правильность установки.

1 длинный постоянный

Ошибка оперативной памяти, попробуйте перезагрузиться.

1 короткий + 2 длинных

Неисправность оперативной памяти. Перезагрузитесь через Reset.



DELL BIOS



Как и в случае с Phoenix BIOS, у DELL BIOS используется аналогичная система сигналов. Например, 1-3-1-1 будет звучать так: один звуковой сигнал, пауза, три звуковых сигнала, пауза, один звуковой сигнал, пауза, один звуковой сигнал.












Сигнал

Значение (расшифровка)

1-2

Не подключена видеокарта

1-2-2-3

Ошибка контрольной суммы ПЗУ BIOS

1-3-1-1

Ошибка обновления DRAM

1-3-1-3

Ошибка клавиатуры 8742

1-3-3-1

Неисправна память

1-3-4-1

Ошибка ОЗУ на линии xxx

1-3-4-3

Ошибка ОЗУ на младшем бите xxx

1-4-1-1 тест

Ошибка ОЗУ на старшем бите xxx



Quadtel BIOS








Сигнал

Значение (расшифровка)

1 короткий сигнал

Ошибок не обнаружено

2 коротких сигнала

CMOS RAM повреждена. Заменить IC, если это возможно

1 длинный, 2 коротких сигнала

Ошибка видеоадаптера. Неисправен видеоадаптер. Переустановите видеоадаптер или замените адаптер, если это возможно

1 длинный, 3 коротких сигнала

Один или несколько из периферийных контроллеров неисправен. Замените контроллеры и проведите повторное тестирование



UEFI BIOS















Сигнал

Значение (расшифровка)

1 короткий

Загрузка прошла успешно

2 коротких

Имеются не критичные ошибки.

3 длинных

Ошибку выдал контроллер клавиатуры

1 короткий + 1 длинный

Неисправна оперативная память

1 длинный + 2 коротких

Об ошибке сигнализирует видеокарта

1 длинный + 3 коротких

Ошибка видеопамяти

1 длинный + 9 коротких

Ошибка при чтении из ПЗУ

Непрерывные короткие сигналы

Неисправность блока питания или оперативной памяти

Непрерывные длинные гудки

Проблемы с ОЗУ

Попеременные длинный и короткий сигналы

Неисправность процессора

Непрерывающийся сигнал

Сигнализирует о проблемах с блоком питания





Всем удачи!



Расшифровка звуковых сигналов BIOS — Полезности от Ittelo


BIOS – первая программа, которая запускается после запуска компьютера или сервера. Именно она управляет дальнейшим стартом всех систем устройства, управляет настройками комплектующих, обеспечивает функционирование ввода-вывода. BIOS хранится отдельно от основных файлов оборудования, он записан на микросхеме материнской платы.


Кроме управления запуском, BIOS выполняет и другую важную задачу – проведение первичного тестирования системы (Power-On Self Test, или сокращенно POST). Если в каком-либо элементе вычислительного устройства присутствует неисправность, она прежде всего будет обнаружена именно на этапе старта.


Из-за ограниченных ресурсов микросхемы с BIOS программа имеет немного способов сообщить пользователю о причине ошибки. Самый очевидный вариант – вывести информацию о ней на экран, однако это не всегда возможно, например, в случае обнаружения неисправности в видеоадаптере или блоке питания.


Поэтому BIOS имеет альтернативный способ оповещения – звуковой. Количество сигналов и их длительность позволяют определить, в каком именно элементе произошел сбой. Звуковая кодировка у разных производителей материнских плат отличается. Рассмотрим самые популярные.


IBM











 Тип звукового сигнал





 Расшифровка ошибки


 1 короткий


 Ошибок POST не обнаружено


 2 коротких


 Ошибка при запуске видеосистемы


 1 короткий и пустой экран


 Неисправна работа видеоадаптера


 1 короткий, 1 длинный


 Ошибка работы материнской платы


 2 коротких, 1 длинный


 Неисправность Mono/СGА


3 коротких, 1 длинный


 Неисправность ЕGА/VGА


 Повторяющийся


 Ошибка работы блока питания или материнской платы


 Непрерывный


 Неисправность блока питания


Compaq










 Тип звукового сигнал





 Расшифровка ошибки


 1 короткий


 Ошибок POST не обнаружено


 2 коротких


 Глобальная ошибка запуска системы


 1 длинный, 1 короткий


 Ошибка контрольной суммы памяти СМОЅ ВІОЅ


 1 длинный, 2 короткий


 Неисправность видеоадаптера либо отсутствие подключения к нему


 1короткий, 2 длинных


 Ошибка в работе RAM


 7 повторяющихся сигналов


Неисправность AGP


 Непрерывный


 Неисправность оперативной памяти


Award











 Тип звукового сигнал





 Расшифровка ошибки


 1 короткий


 Ошибок POST не обнаружено


 1 длинный, 2 коротких


 Ошибка видеоадаптера, возможно, он отключен


 1 длинный, 3 коротких


 Ошибка видеоадаптера или неисправность клавиатуры (в зависимости от версии BIOS)


 1 длинный, 9 коротких


 Невозможно считать BIOS, ошибка его микросхемы


 1 длинный или повторяющийся


 Неисправность RAM


 2 коротких


 Некритическая ошибка. Подобности отображаются на экране. Можно зайти в настойки BIOS и исправить


 3 длинных


 Неисправность в работе контроллера клавиатуры


 Сигналы отсутствуют


 Ошибка в блоке питания или системной плате


AMI


















 Тип звукового сигнала





 Расшифровка ошибки


 1 короткий


 Ошибок POST не обнаружено


 2 коротких


 Ошибка четности RAM


 3 коротких


 Неполадки в первых 64KB RAM


 4 коротких


 Некорректная работа системного таймера


 5 коротких


 Ошибка центрального процессора


 6 коротких


 Некорректная работа контроллера устройств ввода


 7 коротких


 Ошибка в работе системной платы


 8 коротких


 Некорректная работа видеопамяти


 9 коротких


 Неверная контрольная сумма BIOS


 10 коротких


 Ошибка записи в СМОS-память


 11 коротких


 Ошибка кэш-памяти


 1 длинный 2 коротких


 Неполадки в работе видеоадаптера


 1 длинный 3 коротких


 2 длинных 2 коротких


 Неправильная работа контроллера накопителей


 Сигналы отсутствуют


 Ошибка в блоке питания или системной плате


Устранение неисправностей при загрузке системы


Если система не загружается, а BIOS подает звуковое оповещение об ошибке, можно попытаться восстановить работоспособность системы. Прежде всего, необходимо убедиться, что элемент устройства, ставший причиной сбоя, подключен и исправно работает.


Также неисправность может возникнуть из-за некорректных настроек BIOS. В этом случае может помочь сбор параметров к заводским. Сделать это можно в панели управления BIOS, в его меню должна присутствовать функция Load Default Settings. Если устройство не включается и провести программную настройку невозможно, сброс параметров можно вызвать отсоединением батареи BIOS на 15 минут.


Менее критические ошибки, не прерывающие загрузку устройства, обычно сопровождаются текстовым описанием. Иногда для устранения неисправности достаточно провести перезагрузку системы. Также могут быть иные способы решения проблемы: проведение форматирования данных, замена контроллера, подключение отсутствующего элемента и т.д.

Сервер под CMS: плюсы и минусы

26 Июня 2018

Читать

Какой сервер нужен для 1С — выбор серверов для 1С 8. 2, 8.3

22 Сентября 2017

Читать

Трехфазные ИБП для ответственного оборудования

16 Декабря 2020

Читать

Что такое звуковые сигналы ASUS и как их идентифицировать

Рик Акура

Мы здесь, чтобы поговорить о звуковых сигналах и о том, как они могут помочь вам диагностировать проблемы с вашим устройством ASUS.



Что такое звуковой код? Как узнать, важно это или нет?



Мы ответим на эти и другие вопросы в этой записи блога.



Если у вас есть устройство Asus, вы, вероятно, слышали звуковой сигнал. Эти коды обычно используются, чтобы помочь вам определить проблему с вашим устройством и помочь определить, что необходимо исправить. Ниже мы рассмотрим, как распознавать различные коды звуковых сигналов на вашем устройстве Asus, чтобы вы знали, когда пришло время для ремонта или замены.



Звуковые коды могут быть чрезвычайно полезны, если ваш компьютер не может загрузиться в вашу систему. Они могут направить вас в правильном направлении, чтобы увидеть, какая неисправная часть вызывает ошибку, еще до того, как вы заглянете под капот.



Как работают звуковые коды ASUS?



Компьютеры — это сложные машины, которые требуют серьезной подготовки, прежде чем вы сможете ими пользоваться. Они делают это, запуская POST (самотестирование при включении), который проверяет совместимость оборудования и подключение, чтобы убедиться, что он готов к загрузке.



Если все сделано успешно, большинство компьютеров издают один звуковой сигнал при запуске и продолжают процесс запуска без проблем. Если компьютер не проходит собственный тест или выдает при этом код ошибки, возможно, возникла проблема при запуске. Обычно это происходит из-за того, что что-то упустили из виду, например, забыли подключить некоторые провода, такие как динамики или внешние жесткие диски.



В случае ошибки вы можете услышать необычный звуковой сигнал. Это называется звуковым кодом. В зависимости от количества звуковых сигналов и их продолжительности код преобразуется в другую ошибку.



Список звуковых кодов ASUS (звуковые коды AMI BIOS)



Поскольку ASUS использует BIOS, разработанный AMI (American Megatrends Inc), звуковые коды основаны на AMI BIOS. Однако многие производители используют этот BIOS и могут настраивать его по-разному — коды звуковых сигналов могут различаться.



Не можете найти звуковой код, который вы услышали в этом списке? Возможно, вы имеете дело с неправильным звуковым кодом. Перейдите к шагам по устранению неполадок POST ниже, чтобы получить информацию о ваших следующих шагах.





Звуковой код

Описание

1 (короткий)

Ошибка обновления DRAM .

2 (короткий)

Ошибка цепи четности .

3 (короткий)

Базовый сбой ОЗУ 64 КБ . Попробуйте удалить любую добавленную память или переустановить установленные карты памяти.

4 (короткий)

Сбой системного таймера .

5 (короткий)

Сбой процесса .

6 (короткий)

Ошибка Gate A20 контроллера клавиатуры . Проверьте, подключена ли ваша клавиатура к правильному порту.

7 (короткий)

Ошибка исключения виртуального режима .

8 (короткий)

Отображение памяти Ошибка проверки чтения/записи .

9 (короткий)

Ошибка контрольной суммы ПЗУ BIOS .

10 (короткий)

Ошибка батареи CMOS . Замените батарею CMOS, чтобы исправить это.

11 (короткий)

Ошибка кэш-памяти .

1 (длинный) + 3 (короткий)

Сбой обычной или расширенной памяти . Удалите добавленную память или переустановите установленные карты памяти.

1 (длинный) + 8 (короткий)

Тест отображения/восстановления не пройден .

Двухтональная сирена

Низкая скорость вентилятора процессора или проблема с уровнем напряжения .



Общие шаги по устранению неполадок POST



Большинство кодов звуковых сигналов, приведенных выше, и даже неправильные коды звуковых сигналов можно решить, выполнив эти несколько простых шагов, если не указано другое решение. Попробуйте эти вещи, если вы имеете дело со звуковыми кодами, которые просто не исчезнут после простой перезагрузки:



  • Удаление нового оборудования . Если вы добавили новое оборудование на свой компьютер, попробуйте удалить его. Если компьютер работает без него, то можно выяснить, что не так с новым железом или есть ли системная настройка, которую нужно изменить.
  • Удалите все диски или USB-устройства . Удалите все диски, компакт-диски или DVD-диски, которые находятся в компьютере. Если какие-либо USB-устройства подключены (телефоны и другие устройства), отключите их. Перезагрузите компьютер и посмотрите, изменится ли что-нибудь.
  • Отключите другие внешние устройства . Отключите все от задней панели компьютера, кроме кабеля питания. Включите компьютер, чтобы увидеть, изменится ли звуковой сигнал или полностью исчезнет.
  • Проверьте шнуры питания . Если ваш компьютер не включается, попробуйте отключить его от любого удлинителя или ИБП и подключить напрямую к сетевой розетке.
  • Проверьте все вентиляторы и кабели . Убедитесь, что все вентиляторы работают на компьютере. Вам нужно будет убедиться, что все кабели надежно подключены и нет свободных кабелей.
  • Отключите и снова подключите ЦП . Во-первых, выньте процессор. Подумайте о том, чтобы нанести свежий слой термопасты между процессором и радиатором, а затем переустановите процессор.
  • Выключите и снова включите компьютер . Неисправный блок питания или материнская плата могут вызвать некоторые проблемы с питанием. Чтобы выяснить, является ли это вашей проблемой, попробуйте включать и выключать его как можно быстрее, чтобы индикатор компьютера загорался и выключался. Если вы запустите его, то вы знаете, в чем была проблема.

Заключительные мысли

Звуковые коды ASUS AMI BIOS позволяют быстро и легко определить тип проблемы, которая могла возникнуть во время загрузки. Знание этих кодов может избавить вас от необходимости открывать компьютер для диагностики проблемы, экономя ваше время и деньги в будущем.



Мы надеемся, что эта статья помогла вам узнать больше о том, как они работают! Если нет, не стесняйтесь обращаться в любое время с любыми вопросами или за помощью в поиске продуктов, используя наш онлайн-чат или позвонив нам по телефону 1-877-315-1713.



Вы также можете ознакомиться с нашим сообщением в блоге о Windows 11 — в нем есть несколько отличных советов, как начать жить без забот!



И еще кое-что…



Посетите наш Справочный центр , чтобы получить доступ к сотням статей по сотням тем и получить советы о том, как получить максимальную отдачу от вашей системы.



Кроме того, подпишитесь на нашу рассылку, чтобы получать информацию об акциях, предложениях и скидках прямо в свой почтовый ящик. Подпишитесь с вашим адресом электронной почты ниже.



Вам может понравиться

» Ноутбук подключен к сети, но не заряжается? Вот как исправить
» Как исправить ошибку недоступного загрузочного устройства в Windows 10
» Как изменить порядок загрузки вашего компьютера коды)

спросил

Изменено
2 года, 7 месяцев назад

Просмотрено
705 раз

У меня Asus P8H67-m pro.

На выходных я (снова) попытал счастья с установкой Hackintosh, и при перезагрузке и попытке изменить настройки BIOS мне пришлось сбросить настройки BIOS, несколько раз вытащив батарею. Однажды мой компьютер снова не смог пройти дальше первого экрана, поэтому я выключил его, отключил питание и батарею на некоторое время.

Читайте также:
