В 80-х годах прошлого века телевидение СССР стало переходить на вещание в дециметровом диапазоне. Первые приёмники ДМД импортировались из Польши. Поэтому эти модели стали называть польскими антеннами (ПА). На этом названии не остановились, в народе их часто стали называют решётками из-за сетчатой конструкции.

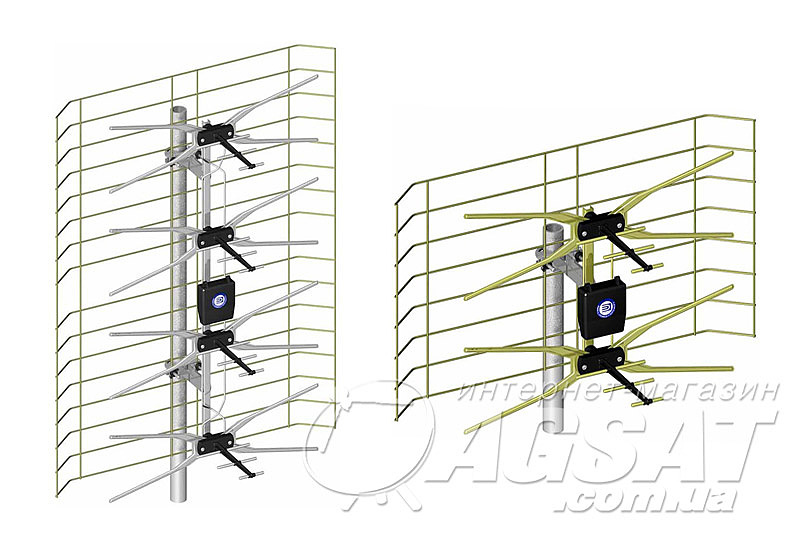

Польская антенна

Антенна-решётка на приёме цифрового ТВ

Польская антенна способна принимать всеволновые телевизионные сигналы, как в метровом, так и дециметровом диапазоне. Поэтому её стали приспосабливать для ТВ в цифровом формате (DVB-T2).

Находясь вблизи ретранслятора, владельцы ДМД антенн для цифрового телевидения сталкиваются со сложностями качественного приёма ТВ-сигнала. Происходят следующие негативные явления:

  • польская антенна отказывает в приёме «цифры»;
  • во время регулировки антенны решётки уровень сигнала резко меняется от 0 до 100;
  • изображение на экране временами затухает или исчезает полностью;
  • из большого количества каналов телевизор показывает только половину;
  • если активная антенна установлена низко рядом с дорогой, то проезжающий транспорт гасит изображение, или возникают помехи на видеокартинке.

Важно! Как ни удивительно покажется некоторым читателям, но причиной вышеуказанных недостатков может оказаться слишком мощный усилитель антенны. Сильный приёмник, помимо основного сигнала, притягивает паразитные частоты, которые вызывают расстройство изображения и звука.

Если ПА отказывает в приёме DVB-T2

Кабель сип: расшифровка

Если мощность приёмного устройства польской антенны для Т2 становится излишней, то надо искать пути решения к уменьшению усиления сигнала. Это можно сделать, не меняя приёмника-решётки.

Прежде, чем приступить к действиям по снижению усиления ТВ сигнала, нужно на экран телевизора вывести шкалу уровня сигнала. Для этого в меню выбирают позицию «info» и активируют опцию. Затем вводят номер ТВ канала, на котором происходит вещание в данной местности. На шкале отразится уровень сигнала.

Снижение мощности усилителя без демонтажа ПА

Обозначение розеток и выключателей на чертежах

Уменьшить мощность можно 4-мя способами. Каждый из них даёт свой положительный результат.

1-й способ

Этот метод самый простой по исполнению. Однако существует обязательное условие – это наличие регулировки в блоке питания. Поворотом ручки регулятора против часовой стрелки поэтапно уменьшают напряжение от 12 до 2 вольт. В процессе корректировки уровня напряжения осуществляют контроль уровня сигнала по шкале на экране ТВ. Таким образом, добиваются наилучшего приёма сигнала для цифрового ТВ.

Обратите внимание! Для 3-х остальных способов нужно отсоединить блок питания. Вместо штатного устанавливают обыкновенный штекер на кабель ТВ. «Родной» штекер имеет внутри сепаратор – разделительный конденсатор.

2-й способ

В меню приставки выбирают опцию «Питание антенны». Переводя курсор, уменьшают напряжение с 12 до 5 вольт. Во многих случаях этот способ достаточно эффективен. В различных моделях приставок эта операция может производиться по-разному.

3-й способ

Используют дополнительный адаптер, который подключают к питанию антенны через USB порт телевизора. Этот способ выполним при наличии встроенного в телевизоре тюнера DVB-T2.

4-й способ

Приставку напрямую подключают к телевизору. В редких случаях это может произвести положительный эффект.

Эксплуатация «Решётки» без усилителя

Установленная мощность

Чтобы исключить усилитель и блок питания из системы антенного оборудования, ПА придётся демонтировать. Затем производят следующие действия:

  1. Антенну укладывают на рабочий стол.
  2. Вскрывают коробку усилителя.
  3. Выпаивают концы кабеля из платы.
  4. Гайки крепления антенных ветвей слегка отвинчивают.
  5. Под шайбы крепежа заводят концы кабеля и затягивают гайки.
  6. Коробку закрывают. Антенну устанавливают на своё место.

Схема отключения усилителя

Как показывает практика, этот метод даёт положительный результат при определённых условиях. Сетка телевизионной антенны должна находиться в прямой видимости вышки ретранслятора. Есть свидетельства тому, что расстояние между вышкой и ПА в 25-30 км не становится помехой для получения ТВ сигнала высокого качества.

Правильное крепление усилителя

Иногда владельцы польской антенны не могут понять причины плохого качества картинки на экране телевизора. Причём они ссылаются на то, что все подсоединения антенны сделали своими руками, согласно приложенной инструкции.

Главная ошибка кроется в неправильном креплении усилителя. Концевые петли ветвей антенны заводят под плату, а не крепят сверху под шайбы гаек. Как не надо делать и как правильно крепить антенну к усилителю, видно на нижних фото.

Неправильное крепление

Правильно выполненный крепёж

Другие неисправности

Различные неисправности, способные возникнуть в антенном оборудовании, можно отметить следующим перечнем:

  1. Возникновение горизонтальных полос шириной около 5 см на экране телевизора может быть вызвано поломкой блока питания. Обычно причиной тому является выход из строя конденсатора. Его либо меняют на новую радиодеталь, либо устанавливают новый блок питания.
  2. Индикатор БП гаснет. Это говорит о том, что где-то в блоке произошло замыкание. Корпус БП вскрывают и ликвидируют несанкционированный контакт в соединениях устройства.
  3. Замыкать может растрепавшийся конец многожильного кабеля, который «зацепился» за соседний контакт. Если этого нет, то причину следует искать в самом блоке питания.
  4. Некачественная пайка соединений внутри сепаратора становится причиной плохой картинки на экране ТВ. Также это может быть вызвано чрезмерным затягиванием крепежа. Устраняют неисправности перепайкой контактов и восстановлением резьбовых соединений.
  5. Пучок торчащих проводков антенного кабеля может вызывать замыкание в его креплении к сепараторному штекеру. Кончик кабеля скручивают по-новому и восстанавливают соединение. Лучше перед этим конец кабеля пролудить.

Для качественного подсоединения к усилителю конец кабеля зачищают так:

  • основной стержень кабель очищают от изоляции длиной 1,5-2 см;
  • отступая на 0,5 см от края оболочки центральной жилы, очищают от ПВХ покрытия оплётку экрана кабеля;
  • косичку скручивают в жгут длиной 2-3 см и пропаивают;
  • жгут оборачивают вокруг кабеля таким образом, чтобы оплётка попала точно под зажимную скобу.

Правильный выбор усилителя для антенны

Существует мнение о том, что чем мощнее усилитель антенны, тем значительнее увеличивается гарантия получения качественного изображения и звука в телевизоре. Однако это не совсем так.

Всё дело в том, что сильный сигнал имеет свойство привносить с собой усиленные блуждающие частоты. Помимо этого, польская антенна с мощным усилителем имеет довольно большое процентное содержание собственных шумов. Всё это складывается в коктейль из разнообразных помех.

Чтобы сделать правильный выбор платы для антенны, нужно приобретать усилитель с номером, соответствующим уровню сигнала в месте установки ПА. Продавцы-консультанты, как правило, обладают информацией о том, какой номер усилителя предпочтителен в данном районе.

Плата усилителя SWA 555

Параметры усилителя польской антенны

Перед покупкой антенны-решётки хорошо было бы ознакомиться с таблицей параметров различных типов плат усилителей.

Таблица параметров усилителей для ПА

Таблица параметров

Из таблицы видно, что марки плат обладают различными возможностями. Правильность выбора параметров состоит в оптимальном сочетании преимуществ и недостатков устройства в приёме телевизионного сигнала.

Дополнительная информация. Приобретая усилитель на радиорынке, нужно определить его работоспособность. Как проверить новую плату усилителя антенны с помощью тестера или мультиметра, можно узнать, пользуясь интернетом.

Защита антенного оборудования и телевизора во время грозы

Грозовой разряд может пробить всё антенное оборудование и добраться до самого телевизора, пройдя по кабелю, как по проторенной дороге. Результат удара молнии способен нанести не только материальный ущерб, но и создать угрозу жизни обитателей жилища.

Защита от такого стихийного бедствия – это организация молниезащиты антенны. ПА, как и другие виды антенн, нужно обязательно заземлять. Такой пункт присутствует в инструкции по монтажу антенного оборудования. Если таковая отсутствует, то провод заземления одним концом подсоединяют к жиле ТВ кабеля, другой конец соединяют с молниеотводом здания.

Наличие грозозащиты платы усилителя

Большинство реализуемых плат усилителей не оснащено такой опцией. Если в районе установки ПА часто происходят грозы, то нужно постараться приобрести плату с такой защитой. Тогда после каждой грозы не нужно будет менять сгоревший усилитель на новую плату.

Защита состоит из двух стеклянных диодов. Дело в том, что они не спасут устройство от прямого удара молнией, но предохранят от пагубных статических разрядов, сопровождающих грозовые разряды.

Грозозащита для ресивера и телевизора

Устройство выглядит в виде небольшого бочонка. Его вставляют в разрыв кабеля между антенной и ресивером или телевизором. Всю мощь грозового разряда бочонок принимает на себя. Сгорая от мощного электрического импульса, невзрачная с виду деталь сохранит от разрушения дорогостоящую аппаратуру.

Бочонки грозозащиты ресивера и телевизора

Подключение антенного усилителя к блоку питания

Усилитель сигнала польской антенны работает от источника постоянного тока напряжением 12 вольт. Чтобы получить ток требуемой характеристики, используют такое устройство, как адаптер-блок питания. Многие 12-ти вольтовые электрические приборы комплектуются такими преобразователями сетевого тока 220 в. Их можно приобрести отдельно.

Блок питания – адаптер антенного усилителя

Внутри корпуса БП находится печатная плата, на которой расположены 4 диода, конденсатор и микросхема. Отдельно установлен силовой трансформатор.

Принципиальная схема БП с адаптером

Электрическая принципиальная схема блока питания с адаптером представлена на рисунке ниже. Описать её действие можно следующим образом:

  • сетевой ток напряжением 220 вольт проходит через трансформатор Т1, где на выходе получают напряжение 12-15 вольт;
  • диодный мостик VD1-VD4 выступает в роли выпрямителя;
  • конденсатор устраняет пульсацию постоянного напряжения;
  • затем ток проходит через интегральный стабилизатор DA1 и фильтр LC;
  • дроссель L1 не даёт протекать высокочастотному сигналу на схему БП;
  • конденсатор С3 предотвращает протечку тока на вход телевизора.

Электрическая схема БП

Недостатки блока питания с адаптером

Недостатком схемы БП является недостаточная экранизация устройства. При работе энергоёмкой бытовой техники на экране могут возникать помехи изображения в виде мерцающих полос. Дополнительная экранизация избавит от этого явления.

Изготовление адаптера своими руками

Лучший вариант изготовления адаптера в домашних условиях – это использование антенного разветвителя (краба). Схему краба дополняют 3-мя деталями. Это даёт возможность пользоваться одновременно несколькими телевизорами с индивидуальным выбором программ.

Устройство и схема краба

В продаже встречаются разветвители на 2, 3, 4 и 5 телевизоров. Открыв крышку краба, можно убедиться в довольно простой конструкции устройства. Увеличение числа ТВ может влиять на качество принимаемого сигнала. Способность донести полноценный и качественный сигнал до потребителя зависит от мощности ресивера.

Краб на два телевизора

На печатной плате краба распаяны трансформаторы разветвлённого телесигнала. Высокочастотные трансформаторы выполнены из ферритовых цилиндров, на каждый из которых намотан тонкий эмалированный провод. Их может быть от 2 до 10 штук, расположенных по периметру корпуса устройства. Выходы трансформаторов оснащены F разъёмами. Подсоединять кабели телевизоров легко и просто.

Схемы краба с 2 и 3 выходами

От правильного подбора антенного оборудования зависит полноценное функционирование телевизора. Если не хватает знаний и опыта работы, то лучше обратиться за наладкой аппаратуры к специалистам.

Видео


Кофе в капсулах Nescafe Dolce Gusto Cappuccino, 8 порций (16 капсул)

435 ₽

Подробнее

Кофе капсульный Nescafe Dolce Gusto Кафе О Ле Кофе с молоком, 3 упаковки по 16 капсул

1305 ₽

Подробнее

Процессоры AM4

«Польская» телевизионная антенна.

Делаем из нее диполь для FM радио: grodenski — LiveJournal

?

grodenski

Category:

  • Техника
  • Cancel

Во времена аналогового ТВ такие антенны стояли чуть ли не в каждом частном дома на трубостойках, отличающихся по высоте. Их называли «польскими». До сих пор встречаются у людей, но значительно реже в нашей местности. Предназначены для приема телеканалов в дециметровом диапазоне. Позже появились модификации с удлиненными верхними вибраторами, способными принимать телеканалы в метровом диапазоне.

«польская» телевизионная антенна

На самой антенне в монтажной коробке устанавливались усилители. В те годы их было много моделей, отличающихся по мощности. Если по каким-то причинам усилитель переставал работать, приходилось опускать антенну и менять его на новый.

антенный усилитель со стороны деталей
антенный усилитель со стороны согласующего трансформатора

Питание усилителя 12 вольт подавалось через коаксиальный кабель вместе с ВЧ сигналом с антенны. Для этого возле телевизора устанавливались блоки питания с так называемым штекером — сепаратором, который находился в штекере и отделял питание от сигнала.

блок питания

С приходом цифрового ТВ в виду сложности его сигнала далеко не все такие усилители хорошо могли работать. При установке обычного штекера и простой платы согласования называемой «нулевкой»  DVB-T2 работало гораздо лучше, чем с усилителем.

плата согласования со стороны винтов для подключения кабеля
плата согласования со стороны трансформатора

Вещание цифрового ТВ как известно, ведется в дециметровом диапазоне. У нас верхние удлиненные вибраторы стали не нужны и были демонтированы (заменены на короткие от соседской антенну упавшей вместе с мачтой). Позже и сама антенна в виду своей старости заменена на новую типа «волновой канал». Остались удлиненные вибраторы и соседское крепление для них.

удлиненные вибраторы

При проведении экспериментов с ними, оказалось что хорошо принимают вещательный FM диапазон на RTL-SDR. Было решено сделать антенну для этой цели.

В начале просто присоединил к ним кабель пропустив его в крепление.

подсоединен кабель

Но этого мне оказалось недостаточно. В дело пошел F разъем. С ним удобнее переносить антенну если снять кабель. Согласующих устройств пока не применял. Без них неплохо принимает.

с подключенным F разъемом

Получился диполь. Лучше всего работает если расположить вертикально.

готовая антенна

От качества кабеля очень сильно зависит прием. На дешевом китайском он оказался лучше, чем на советском.

Благодарю за внимание!
